1. 개요

시차 장벽은 3D 디스플레이 기술의 한 종류로, 19세기 말에 독립적으로 발견되었다. 이 기술은 2000년대 초 샤프가 상용화했으며, 닌텐도 3DS, 후지필름 디지털 카메라, 스마트폰 등에 적용되었다. 시차 장벽은 시청자의 각 눈에 서로 다른 이미지를 제시하여 입체적인 시각 효과를 만들어내며, 슬릿의 기하학적 구조, 전환 기술, 해상도 향상, 시야각 확장 등의 기술적 과제와 해결 방안이 존재한다. 분자 모델링, 공항 보안, 자동차 내비게이션 등 다양한 분야에 활용되며, 3D TV에도 적용되지만 넓은 시야각 확보에 어려움이 있다.

더 읽어볼만한 페이지

  • 스테레오스코피 - 입체시
    입체시는 양안시차와 단안 단서를 이용해 깊이를 인지하는 능력으로, 조거리 및 미세 입체시로 나뉘며, 뇌는 다양한 단서를 결합하여 3차원 위치를 감지하고, 개인차가 존재하며 시각 훈련으로 개선될 수 있고 여러 동물에게서도 관찰된다.
  • 스테레오스코피 - 3차원 디스플레이
    3차원 디스플레이는 인간 시각 원리를 활용해 입체감을 제공하는 기술로, 양쪽 눈에 다른 이미지를 보여 뇌에서 3D 깊이를 인지하게 하는 방식이며, 안경식과 무안경식으로 나뉘어 영화, 게임, 증강 현실 등 다양한 분야에서 활용되며 연구가 진행 중이다.
  • 디스플레이 기술 - 플렉서블 디스플레이
    플렉서블 디스플레이는 구부리거나 접을 수 있는 유연한 디스플레이 장치로, 다양한 기관과 기업의 연구 개발을 거쳐 모바일 기기를 중심으로 확산되고 있지만, 가격과 내구성, 저전력 소비 측면에서 개선이 필요하며, 새로운 사용자 경험을 제공할 것으로 기대된다.
  • 디스플레이 기술 - 해상도
    해상도는 1인치당 픽셀 또는 점의 수를 나타내는 지표로, 이미지의 선명도를 결정하며 DPI와 PPI 단위를 사용하고, 높을수록 섬세한 표현이 가능하다.
시차 장벽
개요
종류3D 디스플레이 기술
작동 원리시각적 장벽을 사용하여 특정 시점에서 한 이미지만 보이게 함
장점특수 안경 불필요
단점시야각 제한, 해상도 감소, 밝기 저하
역사 및 개발
초기 개발1896년 오귀스트 베레스코프에 의해 발명
응용 분야닌텐도 3DS, 휴대 전화, 노트북 등
기술적 세부 사항
기본 원리이미지 인터리빙
장벽의 위치 및 방향 조정
장벽 유형투과형 장벽
스위칭 장벽
시야각 문제최적 시야 영역 제한
해상도 감소각 눈에 보이는 픽셀 수 감소
작동 방식
원리시차를 이용하여 3D 효과 생성
장벽 역할왼쪽 눈과 오른쪽 눈에 다른 이미지를 보이도록 조절
이미지 분리장벽의 위치에 따라 시청자의 위치 제한
문제점 및 개선
문제점시야각 제한
해상도 감소
밝기 감소
개선 노력서브 픽셀 렌더링
동적 장벽 기술
미래 전망시야각 및 해상도 개선
더 자연스러운 3D 시각 경험 제공

2. 역사

시차 장벽의 원리는 19세기 말 오귀스트 베르티에(Auguste Berthier)와 프레데릭 E. 아이브스(Frederic E. Ives)에 의해 독립적으로 발견되었다.[6][7] 2000년대 초, 샤프는 이 기술을 전자 평판 디스플레이에 적용하여 상용화했으며, 3D LCD 스크린을 갖춘 노트북을 출시했다. 후지필름, 닌텐도 등 여러 회사에서 시차 장벽 기술을 활용한 제품을 출시했다.

2. 1. 초기 개발

프레데릭 E. 아이브스는 1901년에 시차 장벽의 원리를 이용한 기능적인 자동 입체 이미지를 제작하여 전시했다.[7] 이보다 앞서 오귀스트 베르티에(Auguste Berthier)는 입체 사진에 관한 기사에서 시차 장벽의 원리를 도해와 함께 설명했다.[6] 아이브스는 약 2년 후, 최초의 상업적 사용 사례로 특이한 이미지 샘플을 판매하기 시작했다.


2. 2. 상용화

2000년대 초, 샤프는 이 오래된 기술을 전자 평판 디스플레이에 적용하여 상업화했으며, 액티우스 RD3D를 포함하여 세계 유일의 3D LCD 스크린을 갖춘 노트북 두 대를 잠시 판매했다.[8] 이 디스플레이는 더 이상 샤프에서 구할 수 없지만, 트리델리티 및 SpatialView와 같은 다른 회사에서 여전히 제조 및 개발되고 있다. 마찬가지로, 히타치는 KDDI를 통해 유통되는 일본 시장용 최초의 3D 휴대폰을 출시했다.[9][10] 2009년, 후지필름은 대각선 길이 약 7.11cm의 자체 입체 LCD를 탑재한 후지필름 파인픽스 리얼 3D W1 디지털 카메라를 출시했다. 닌텐도는 휴대용 게임 콘솔인 닌텐도 3DS에도 이 기술을 적용했다.

3. 원리 및 설계

시차 장벽은 픽셀 앞에 배치된 미세한 슬릿(slit)들의 배열로 구성된다. 슬릿은 왼쪽 눈과 오른쪽 눈이 각각 다른 픽셀을 보도록 하여 입체감을 형성한다.[17]

시차 장벽의 단면도, 모든 중요한 치수가 표시되어 있다.


시차 장벽의 기하학적 구조를 선택할 때 최적화해야 할 중요한 매개변수는 픽셀과 장벽 사이의 거리, 시차 장벽 피치, 픽셀 구경, 그리고 시차 장벽 슬릿 폭이다.[17]

3. 1. 핵심 요소

시차 장벽의 슬릿은 시청자가 왼쪽 눈의 위치에서 왼쪽 이미지 픽셀만 볼 수 있도록 하고, 오른쪽 눈에서는 오른쪽 이미지 픽셀을 볼 수 있도록 한다.[17] 시차 장벽의 기하학적 구조를 선택할 때 최적화해야 할 중요한 매개변수는 다음과 같다.

  • 픽셀과 장벽 사이의 거리 (d)
  • 시차 장벽 피치 (f)
  • 픽셀 구경 (a)
  • 시차 장벽 슬릿 폭 (b)[17]


시차 장벽이 픽셀에 가까울수록 왼쪽 및 오른쪽 이미지 간의 분리 각도가 더 넓어진다. 스테레오 디스플레이의 경우 왼쪽 및 오른쪽 이미지가 왼쪽 및 오른쪽 눈에 도달해야 하며, 이는 뷰가 불과 몇 도 이내로 분리되어야 함을 의미한다.

; 픽셀 분리

: 이 경우 픽셀-장벽 분리 거리 ''d''는 다음과 같이 구할 수 있다.

: 스넬의 법칙에서:

:n \sin x = \sin y

: 작은 각도에서:

:\sin y \approx \frac {e} {2 r} 그리고 \sin x \approx \frac {p} {2 d} \,.

: 따라서:

:d = \frac {rnp} {e} \,.

: 픽셀 피치 65um, 눈 간격 63mm, 시청 거리 30cm 및 굴절률 1.52의 일반적인 자동 입체 디스플레이의 경우 픽셀-장벽 분리 거리는 약 470um가 되어야 한다.

; 피치(Pitch)

: 시차 장벽의 피치는 이상적으로 픽셀 피치의 약 두 배여야 하지만, 최적의 설계는 이보다 약간 작아야 한다. 이 장벽 피치에 대한 섭동은 디스플레이 가장자리가 중앙과 다른 각도로 보인다는 사실을 보상하며, 왼쪽 및 오른쪽 이미지가 화면의 모든 위치에서 눈을 적절하게 타겟팅할 수 있게 한다.

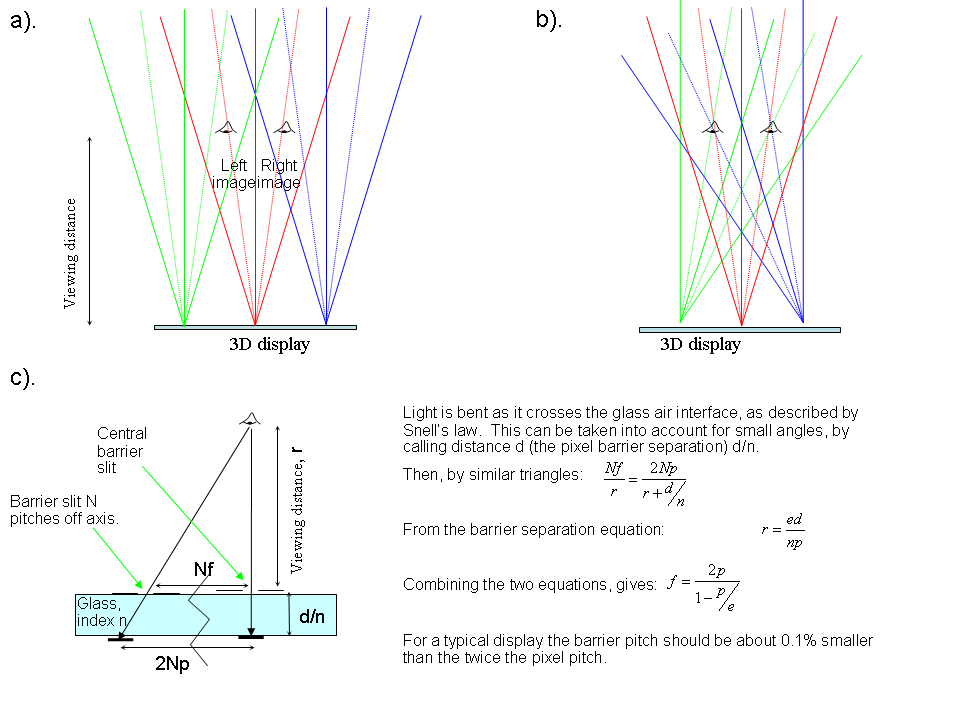

a). 시차 장벽의 피치가 픽셀 피치의 정확히 두 배인 경우, 전체 디스플레이에서 픽셀과 동기화되어 정렬된다. 왼쪽 및 오른쪽 보기는 디스플레이 전체에서 동일한 각도로 방출된다. 시청자의 왼쪽 눈이 화면의 모든 지점에서 왼쪽 이미지를 수신하지 못하는 것을 볼 수 있다. 디스플레이가 제대로 작동하지 않는다. b). 장벽 피치를 수정하면 보기가 수렴되어 시청자가 화면의 모든 지점에서 올바른 이미지를 볼 수 있다. c). 필요한 장벽의 피치를 결정하는 계산을 보여준다. p는 픽셀 피치이고, d는 픽셀 장벽 분리이며, f는 장벽 피치이다.

3. 2. 최적화

시차 장벽의 기하학적 구조를 선택할 때 최적화해야 할 중요한 매개변수는 픽셀과 장벽 사이의 거리 d, 시차 장벽 피치 f, 픽셀 구경 a, 그리고 시차 장벽 슬릿 폭 b이다.[17]

고해상도 디스플레이의 시차 장벽 시스템에서 프레넬 회절 이론을 통해 성능(밝기 및 누화)을 시뮬레이션할 수 있다.[18] 이러한 시뮬레이션을 통해 다음을 추론할 수 있다. 슬릿 폭이 좁으면 슬릿을 통과하는 빛이 심하게 회절되어 누화가 발생한다. 디스플레이의 밝기도 감소한다. 슬릿 폭이 넓으면 슬릿을 통과하는 빛이 많이 회절되지 않지만, 더 넓은 슬릿은 기하학적 광선 경로로 인해 누화를 일으킨다. 따라서 설계는 더 많은 누화로 고통받는다. 디스플레이의 밝기는 증가한다. 따라서 최적의 슬릿 폭은 누화와 밝기 사이의 절충점에 의해 결정된다.

시차 장벽은 LCD 픽셀 뒤에 배치될 수도 있다. 이 경우, 슬릿에서 나온 빛은 왼쪽 방향으로 왼쪽 이미지 픽셀을 통과하고 그 반대도 마찬가지이다. 이는 전면 시차 장벽과 동일한 기본 효과를 낸다.

4. 기술적 과제 및 해결 방안

시차 장벽 기술은 몇 가지 기술적 한계를 갖는다. 시차 장벽 시스템에서 왼쪽 눈과 오른쪽 눈은 각각 픽셀의 절반만 보게 되므로, 디스플레이의 해상도가 감소한다. 따라서 3D가 필요할 때는 시차 장벽을 켜고, 2D 이미지가 필요할 때는 끌 수 있는 기능이 필요하다.[19]

4. 1. 전환 기술(Techniques for switching)

액정 재료를 사용하여 시차 장벽을 형성하면, 3D가 필요할 때는 시차 장벽을 켜고 2D 이미지가 필요할 때는 끌 수 있다. 이는 액정 디스플레이에서 이미지가 형성되는 방식과 유사하게 시차 장벽을 만들기 때문이다.[19]

2D와 3D 간 전환이 가능한 자동 입체 디스플레이. 3D 모드에서는 시차 장벽이 LCD에서 이미지가 생성되는 방식과 유사하게 LC 셀로 형성된다. 2D 모드에서는 LC 셀이 투명 상태로 전환되어 시차 장벽이 존재하지 않는다. 이 경우 LCD 픽셀의 빛은 모든 방향으로 갈 수 있으며 디스플레이는 일반적인 2D LCD처럼 작동한다.


시간 분할은 시차 장벽 시스템의 해상도를 높이는 방법이다.[20] 이 설계에서는 각 눈이 패널의 전체 해상도를 볼 수 있다.

시간 분할 시차 장벽을 사용하여 3D를 생성하는 방법을 보여주는 다이어그램. 첫 번째 시간 주기에서 장벽의 슬릿은 3D 디스플레이를 위해 기존 방식으로 배열되며 왼쪽 눈과 오른쪽 눈은 왼쪽 눈과 오른쪽 눈 픽셀을 본다. 다음 시간 주기에서 슬릿의 위치가 변경된다 (각 슬릿이 LC 셔터로 형성되기 때문에 가능함). 새로운 장벽 위치에서 오른쪽 눈은 이전 시간 주기에서 숨겨졌던 픽셀을 볼 수 있다. 이 노출된 픽셀은 오른쪽 이미지를 표시하도록 설정된다 (이전 시간 주기에서 표시했던 왼쪽 이미지 대신). 왼쪽 눈도 마찬가지이다. 장벽의 두 위치 사이의 이러한 순환과 인터레이싱 패턴을 통해 두 눈은 첫 번째 시간 주기에서 픽셀의 절반에서 올바른 이미지를 보고, 다른 시간 주기의 픽셀의 다른 절반에서 올바른 이미지를 볼 수 있다. 이 순환은 1/50초마다 반복되므로 사용자는 전환을 알아차릴 수 없지만 각 눈이 모든 픽셀에서 이미지를 보고 있다는 인상을 받는다. 결과적으로 디스플레이는 전체 해상도를 갖는 것처럼 보인다.


이 설계는 이미지가 각 프레임마다 교체될 때 이미지 깜박임을 피하기 위해 충분히 빠르게 전환할 수 있는 디스플레이가 필요하다.

4. 2. 시야각 확장 (Tracking barriers for increased viewing freedom)

일반적인 시차 장벽 시스템에서 시청자는 왼쪽 눈과 오른쪽 눈으로 각각 왼쪽 및 오른쪽 시야를 볼 수 있도록 적절한 위치에 있어야 한다. '추적 3D 시스템'에서는 사용자의 위치를 추적하고 시차 장벽을 조정하여 왼쪽 및 오른쪽 시야가 항상 사용자의 눈으로 올바르게 향하도록 함으로써 시청 자유를 상당히 늘릴 수 있다.[1] 사용자의 시야각은 디스플레이 위에 전방을 향하는 카메라와 사용자의 얼굴 위치를 인식할 수 있는 이미지 처리 소프트웨어를 사용하여 식별할 수 있다.[1] 왼쪽 및 오른쪽 시야가 투사되는 각도는 시차 장벽을 픽셀에 상대적으로 기계적으로 또는 전자적으로 이동시켜 조정할 수 있다.[1]

4. 3. 크로스토크 (Crosstalk)

크로스토크(Crosstalk)는 3D 디스플레이에서 왼쪽 시야와 오른쪽 시야 사이에 간섭이 발생하는 현상이다. 크로스토크가 높은 디스플레이에서는 각 눈이 다른 눈을 위해 의도된 이미지를 희미하게 겹쳐서 보게 되어, 고스트 현상, 대비 손실, 3D 효과 및 깊이 해상도 손실, 시청자 불편함 등을 유발한다.[18] 크로스토크의 가시성은 이미지의 대비와 양안 시차가 증가함에 따라 증가한다. 예를 들어, 고대비 스테레오 이미지는 저대비 이미지보다 특정 스테레오 디스플레이에서 더 많은 고스트 현상을 나타낸다.

3D 디스플레이에서 크로스토크 수준을 정량화하는 방법은 한 시점에서 다른 시점으로 새어 나가는 빛의 비율을 측정하는 것이다.[18] 최적의 시점에서 일반적인 시차 장벽 기반 3D 시스템의 크로스토크는 3% 정도일 수 있다. 3D 이미지 화질에 대한 주관적 테스트 결과에 따르면, 고품질 3D의 경우 크로스토크는 약 1~2%를 넘지 않아야 한다.[25]

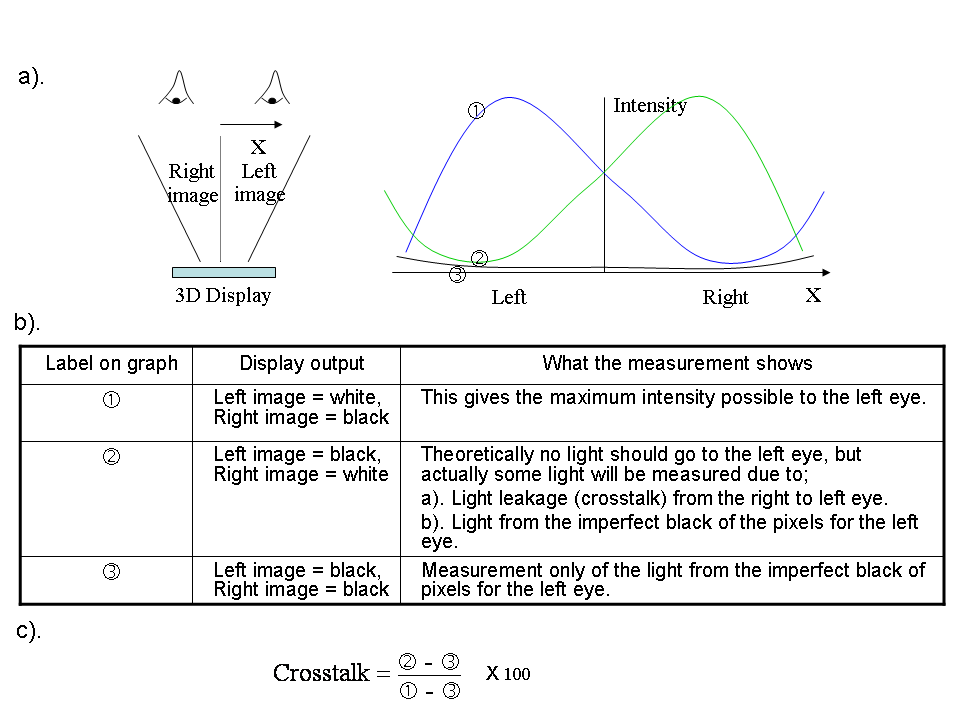

3D 디스플레이에서 상호 간섭 측정. 상호 간섭은 한 시점에서 다른 시점으로 새어 들어가는 빛의 비율이다.


회절은 크로스토크의 주요 원인 중 하나이다.[18] 시차 장벽의 투과율이 불투명에서 투명으로 급격하게 변하면 넓은 회절 패턴이 생성되어 크로스토크가 더 많이 발생한다. 반면, 전이가 더 부드러우면 회절이 덜 퍼져 크로스토크가 줄어든다. 실험 결과, 약간 부드러운 가장자리 장벽은 크로스토크가 2.3%로, 더 딱딱한 가장자리 장벽(2.7%)보다 약간 낮았다. 회절 시뮬레이션에 따르면 시차 장벽 슬릿 가장자리의 투과율이 특정 영역에서 감소하면 크로스토크를 0.1까지 줄일 수 있다.

크로스토크 보정의 원리.


영상 처리는 크로스토크를 보정하는 방법 중 하나이다.[26]

5. 응용 분야

시차 장벽 기술은 영화, 컴퓨터 게임 외에도 분자 모델링, 공항 보안과 같은 분야에서 활용되고 있다.[11] 또한 2010년형 레인지 로버의 내비게이션 시스템에 사용되어,[12] 운전자가 GPS 길 안내를 보는 동안 승객은 영화를 볼 수 있다. 닌텐도 3DS 휴대용 게임 콘솔[13]과 LG전자의 옵티머스 3D, HTC EVO 3D[15], 샤프 갈라파고스 스마트폰 시리즈에도 사용되었다.

이 기술은 넓은 범위의 시야각을 요구하기 때문에 3D 텔레비전 세트에 적용하기가 더 어렵다. 도시바의 21인치 3D 디스플레이는 9쌍의 이미지를 사용하는 시차 장벽 기술을 사용하여 30도의 시야각을 커버한다.[16]

5. 1. 한국 기업의 활용

LG전자는 옵티머스 3D 및 쓰릴 스마트폰에 시차 장벽 기술을 적용했다.[14] HTC는 EVO 3D 스마트폰에 이 기술을 적용했고,[15] 샤프는 갈라파고스 스마트폰 시리즈에 이 기술을 적용했다.

5. 2. 기타 응용

이 기술은 분자 모델링, 공항 보안과 같은 분야에서 활용되고 있다.[11] 2010년형 레인지 로버의 내비게이션 시스템에 사용되어[12] 운전자가 GPS 길 안내를 보는 동안 승객은 영화를 볼 수 있다. 닌텐도 3DS 휴대용 게임 콘솔[13]과 LG전자의 옵티머스 3D 및 쓰릴 스마트폰,[14] HTC의 EVO 3D[15] 및 샤프의 갈라파고스 스마트폰 시리즈에도 사용된다.
