애플 S1

3. 시스템 인 패키지 (System-in-Package) 디자인

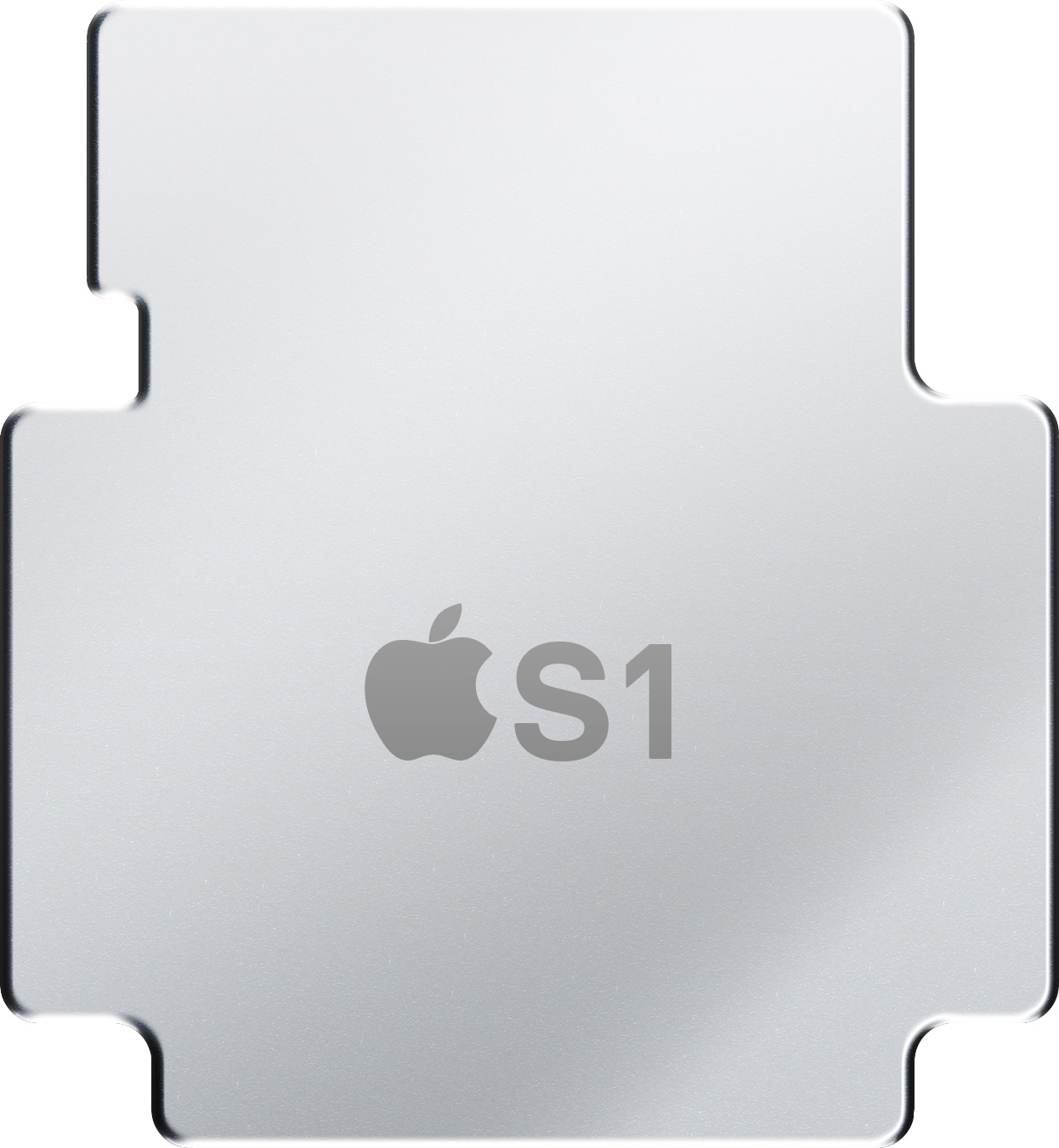

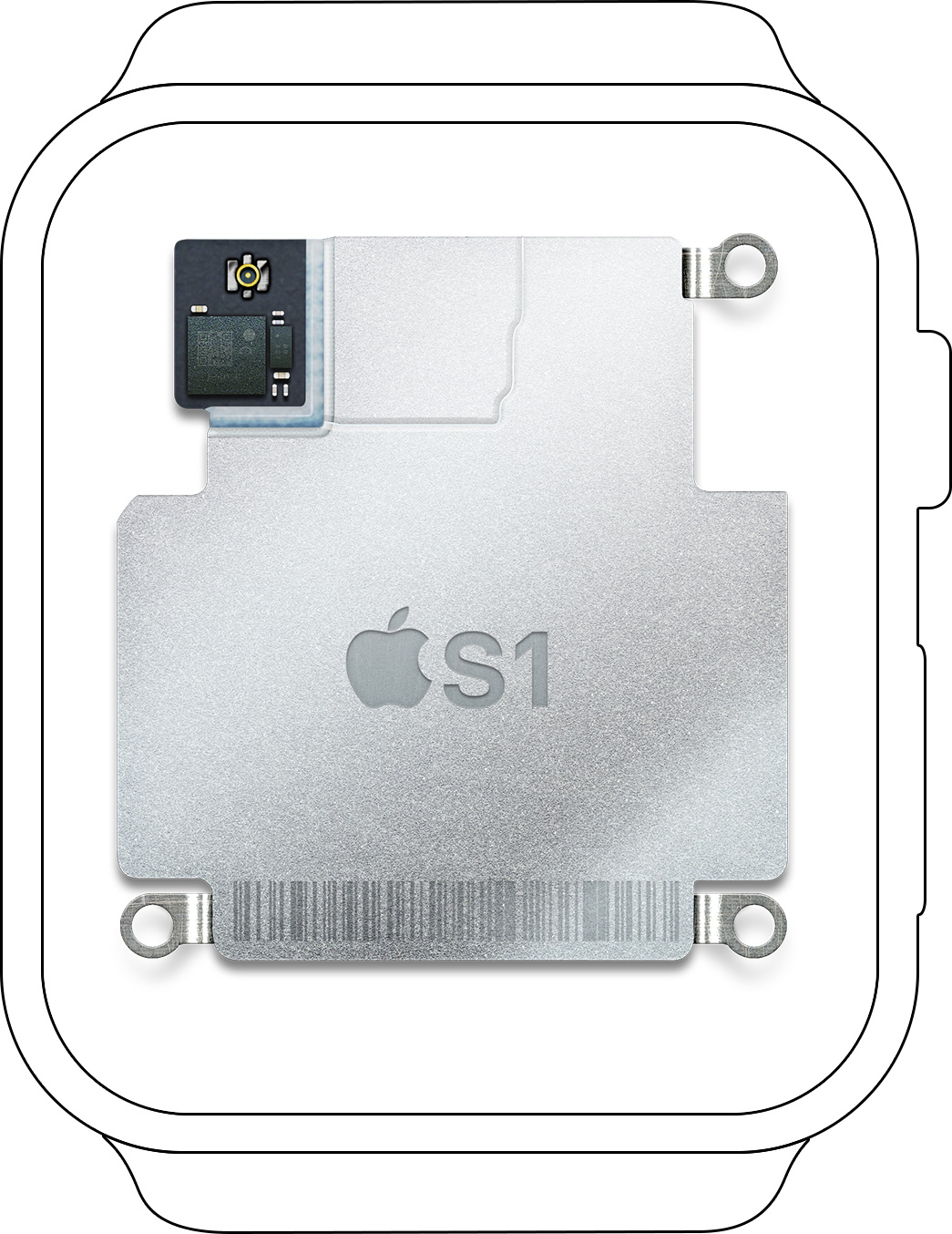

애플 S1은 애플리케이션 프로세서, 메모리, 저장 장치, 무선 연결, 센서 및 I/O를 위한 보조 프로세서를 포함하는 맞춤형 SoC이다. 이 모든 구성 요소는 단일 패키지 내에서 완전한 컴퓨터를 이루며, 내구성을 위해 수지로 채워져 있다.^[8] Wi-Fi 및 블루투스 처리를 위한 프로세서는 브로드컴(Broadcom) BCM43342이며,^[9] 6축 자이로스코프는 ST마이크로일렉트로닉스(STMicroelectronics)에서 제조되었다.^[10]

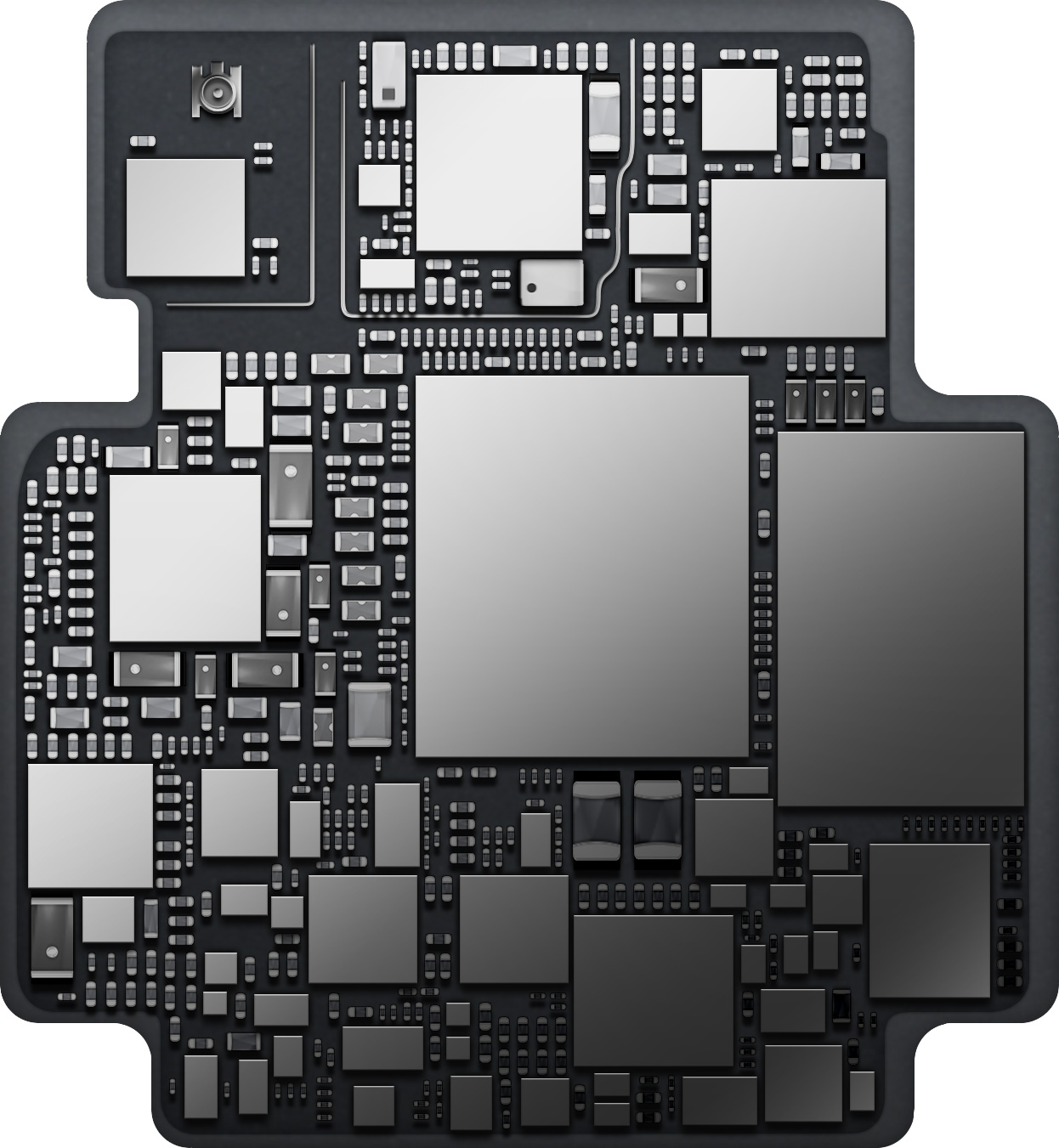

3. 1. 구성 요소

• 애플은 32비트 ARMv7^[11] 기반의 애플리케이션 프로세서 APL0778을 중앙 처리 장치(CPU)로 설계했으며, 통합된 PowerVR SGX543 그래픽 처리 장치(GPU)를 탑재했다.^[4]
• 엘피다 메모리의 512MB DRAM이 APL0778 CPU 위에 와이어 본딩 방식으로 탑재되었다.
• NXP 반도체의 NFC 컨트롤러 및 AMS의 NFC 부스터 칩이 탑재되었다.
• 샌디스크 및 도시바의 8GB 플래시 메모리가 사용되었다.
• IDT의 무선 충전 칩이 탑재되었다.
• 아날로그 디바이스의 터치 컨트롤러가 사용되었다.
• ST마이크로일렉트로닉스의 통합 자이로/가속도계가 사용되었다.
• 브로드컴 BCM43342 Wi-Fi/FM/BT 콤보 칩이 탑재되었다.^[9][10]
• 6축 자이로스코프는 ST마이크로일렉트로닉스에서 제조되었다.
• 다이얼로그 세미컨덕터의 전력 관리 유닛(PMU)이 사용되었다.

3. 2. S1P

4. 발표 및 출시

S1은 2014년 9월 9일 "더 많은 것을 말할 수 있었으면" 행사에서 발표되었다.^[6][14] 2015년 4월에 출시된 애플 워치에 처음 탑재되었으며,^[19] S1P를 탑재한 애플 워치 시리즈 1의 출시와 함께 단종되었다.

S1P는 2016년 9월 7일 "7일에 만나요" 행사에서 발표되었고, 2016년 9월 16일에 애플 워치 시리즈 1과 함께 출시되었다.^[13][20]
