용접 헬멧

3. 디자인

용접 헬멧은 피복 아크 용접, 가스 텅스텐 아크 용접, 가스 금속 아크 용접과 같은 아크 용접 공정에 주로 사용된다. 용접 헬멧은 각막에 염증이 생기는 아크 눈이나 시력 상실을 초래할 수 있는 망막 화상을 예방한다. 이러한 증상은 용접 아크에서 방출되는 고농도의 적외선 및 자외선에 노출되어 발생한다.^[1] 용접 아크에서 발생하는 자외선은 덮이지 않은 피부를 손상시켜 화상과 유사한 상태를 유발하며, 가스나 불똥도 피부와 눈에 위험하다.^[2]

용접 헬멧은 균열 등의 손상에 취약하여 자외선 및 적외선 보호 기능이 손상될 수 있다. 헬멧은 눈을 보호하는 것 외에도 아크에서 생성되는 뜨거운 금속 불꽃과 자외선으로부터 얼굴을 보호한다. 머리 위 용접 시에는 가죽 두개골 캡과 어깨 덮개를 사용하여 머리와 어깨 화상을 방지한다.^[3]

대부분의 용접 헬멧에는 렌즈 쉐이드 필터로 덮인 창(바이저)이 있어 용접공이 작업을 볼 수 있다. 창은 유색 유리, 유색 플라스틱 또는 편광 렌즈로 만든 가변 밀도 필터로 만들 수 있으며, 용접 공정에 따라 다른 렌즈 쉐이드가 필요하다. 예를 들어, 금속 불활성 가스(MIG) 및 텅스텐 불활성 가스(TIG) 용접은 저강도 공정이므로 더 밝은 렌즈 쉐이드가 선호된다.

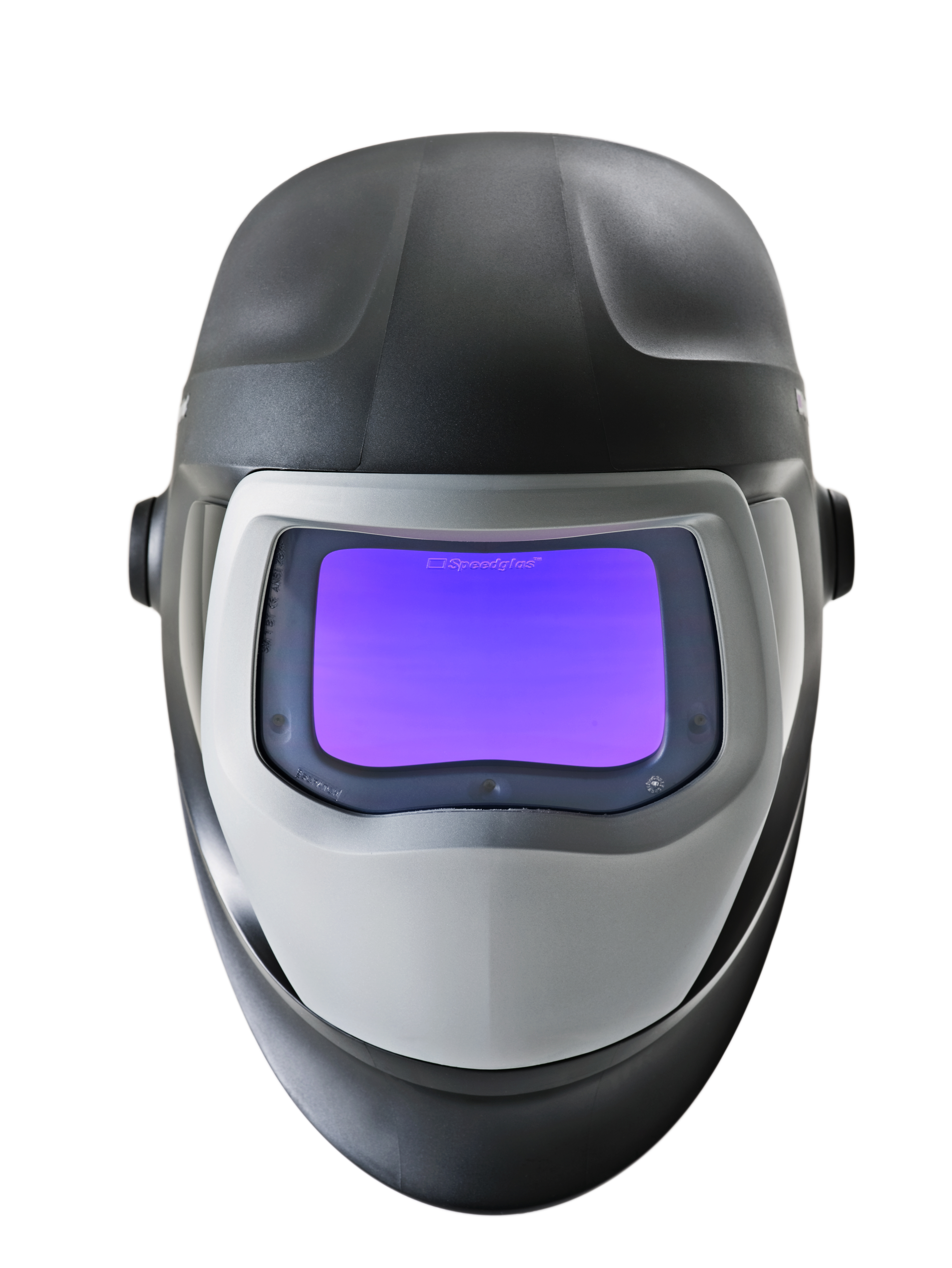

3. 1. 자동 차광 헬멧

4. 규정

용접 마스크는 용접 또는 용단 작업 시 발생하는 유해 광선, 비래물, 분말 비말 등으로부터 작업자를 보호하기 위해 보호 안경과 면체를 일체화한 장비이다.^[13] 용접용 마스크는 용접면, 차광면이라고도 불린다. 최근에는 유해 광선을 감지하여 용접 시에만 자동으로 차광되는 기능을 갖춘 용접 마스크도 개발되어 작업 효율을 높이고 있다.

4. 1. 미국

4. 2. 일본

5. 차광 등급 (Shades)

ANSI Z87.1-2003에 따르면,^[12] "색상 번호"는 다음과 같이 정해진다.

색상 번호 $S$는 광투과율 $T\_\{L\}$ (백분율이 아닌 분수로 표현)과 다음 방정식으로 관련된다.:

:$S\; =\; \backslash dfrac\{7\}\{3\}\; log\_\{10\}\backslash dfrac\{1\}\{T\_\{L\}\}\; +\; 1$^[12]

$T\_\{L\}$은 CIE 광원 A (일반적인 가정용 백열등의 기준점) 및 CIE 1931 표준 색상 관측자를 기준으로 정의된다.^[12]

ANSI에서 지정된 색상은 특정 숫자가 아닌 범위이다. 각 범위에는 지정된 최대값, 최소값 및 공칭 투과율 값이 있다. 또한, 원자외선에 대한 허용 가능한 투과율 값은 광원 A 조명에 대한 투과율 값보다 훨씬 낮다 ("최소 허용 광투과율의 1/10 미만이어야 함").^[12]

ANSI 쉐이드는 특정 광원을 기반으로 한 범위이며, 투과율의 다른 측정값으로 직접 변환되지 않지만, 대략적인 근사치를 제공한다.
