자기저항효과
1. 개요
자기저항 효과는 자기장의 변화에 따라 재료의 전기 저항이 변하는 현상이다. 윌리엄 톰슨(켈빈 경)은 1856년 철 조각 실험을 통해 전류와 자기장의 방향에 따라 저항이 변화하는 것을 발견했다. 이방성 자기저항(AMR)은 전류와 자화 방향의 각도에 따라 저항이 달라지는 현상이며, 거대 자기저항(GMR)은 2007년 알베르 페르와 페터 그륀베르크가 발견하여 노벨상을 수상했다. 기하학적 자기저항은 코르비노 원반과 같이 기하학적 구조에 의해 발생하며, AMR 효과는 전자 나침반, 전류 측정 등 다양한 센서에 응용된다.
-
스핀트로닉스 -
파울리 배타 원리
파울리 배타 원리는 1925년 볼프강 파울리가 제시한 양자역학 원리로, 동일한 페르미온은 동일한 양자 상태에 존재할 수 없으며, 원자의 전자 배치, 화학 결합, 천체 특성 등을 설명하는 데 중요한 역할을 한다. -
스핀트로닉스 -
전자
전자는 음전하를 띤 기본 입자로서 원자의 구성 요소이며 파동-입자 이중성을 가지고 양자역학으로 설명되며 전자기력, 약한 힘과 상호 작용하여 전자 현미경, 자유전자레이저, 반도체 기술 등에 활용된다. -
전기 -
전기장
전기장은 공간의 각 지점에서 단위 전하가 받는 힘으로 정의되는 벡터장으로, 전하 또는 시간에 따라 변하는 자기장에 의해 발생하며, 전기력선으로 표현되고 맥스웰 방정식으로 기술되는 전자기장의 한 요소이다. -
전기 -
전압
전압은 두 지점 사이의 전위차로서 단위 전하당 에너지 차이를 나타내며, 정전기학에서는 단위 전하를 이동시키는 데 필요한 일, 회로 이론에서는 노드 간 전위차로 정의되고, 직류 및 교류 전압으로 구분되며, 다양한 방식으로 발생하여 여러 분야에 응용된다. -
자기 -
상자성
상자성은 외부 자기장이 없을 때는 자성을 띠지 않지만, 외부 자기장이 가해지면 자기장 방향으로 약하게 자화되는 성질을 말하며, 짝을 짓지 않은 전자의 스핀으로 인해 영구 자기 모멘트를 가지는 상자성체가 이러한 특징을 보인다. -
자기 -
자석
자석은 내부 자구들의 정렬로 자기장을 생성하는 물체로, N극과 S극을 가지며 영구자석과 전자석으로 나뉘어 나침반, 스피커 등 다양한 분야에 활용된다.
2. 자기저항 효과의 발견
윌리엄 톰슨 (켈빈 경)은 1856년에 철 조각으로 실험을 통해 전류가 자기력과 같은 방향일 때 저항이 증가하고 전류가 자기력과 90° 각도일 때 저항이 감소한다는 것을 발견했다. 그 후 니켈로 동일한 실험을 수행했고, 동일한 방식으로 영향을 받지만 효과의 크기가 더 크다는 것을 발견했다. 이 효과를 이방성 자기저항(AMR)이라고 한다.
2007년, 알베르 페르와 페터 그륀베르크는 거대 자기저항(GMR)의 발견으로 공동으로 노벨상을 수상했다.
3. 기하학적 자기저항
코르비노 원반은 기하학적 구조에 의해 자기저항이 발생하는 현상을 보여주는 대표적인 예시이다. 이 장치는 전도성 환으로 구성되어 있으며, 자기장이 없을 때는 방사형 전류가 흐른다. 하지만 환의 평면에 수직인 자기장이 가해지면, 로렌츠 힘에 의해 전류의 원형 성분이 발생한다. 이 현상은 1886년 볼츠만에 의해 처음 연구되었고, 1911년 코르비노에 의해 독립적으로 재검토되었다.
단일 캐리어 유형을 가진 반도체에서, 자기저항은 전자 이동도와 자기장의 곱의 제곱에 비례한다. 즉, $(1 + (\mu B)^2)$에 비례하며, 여기서 μ는 전자 이동도 (단위 m2·V−1·s−1 또는 T−1)이고, B는 자기장 (단위 테슬라)이다. 안티몬화 인듐(InSb)은 높은 전자 이동도를 가지는 반도체로, 300K에서 4 m2·Wb-1 이상의 전자 이동도를 가질 수 있다. 예를 들어, 0.25T의 자기장에서 안티몬화 인듐의 자기저항은 100% 증가한다.
4. 이방성 자기저항 (AMR)

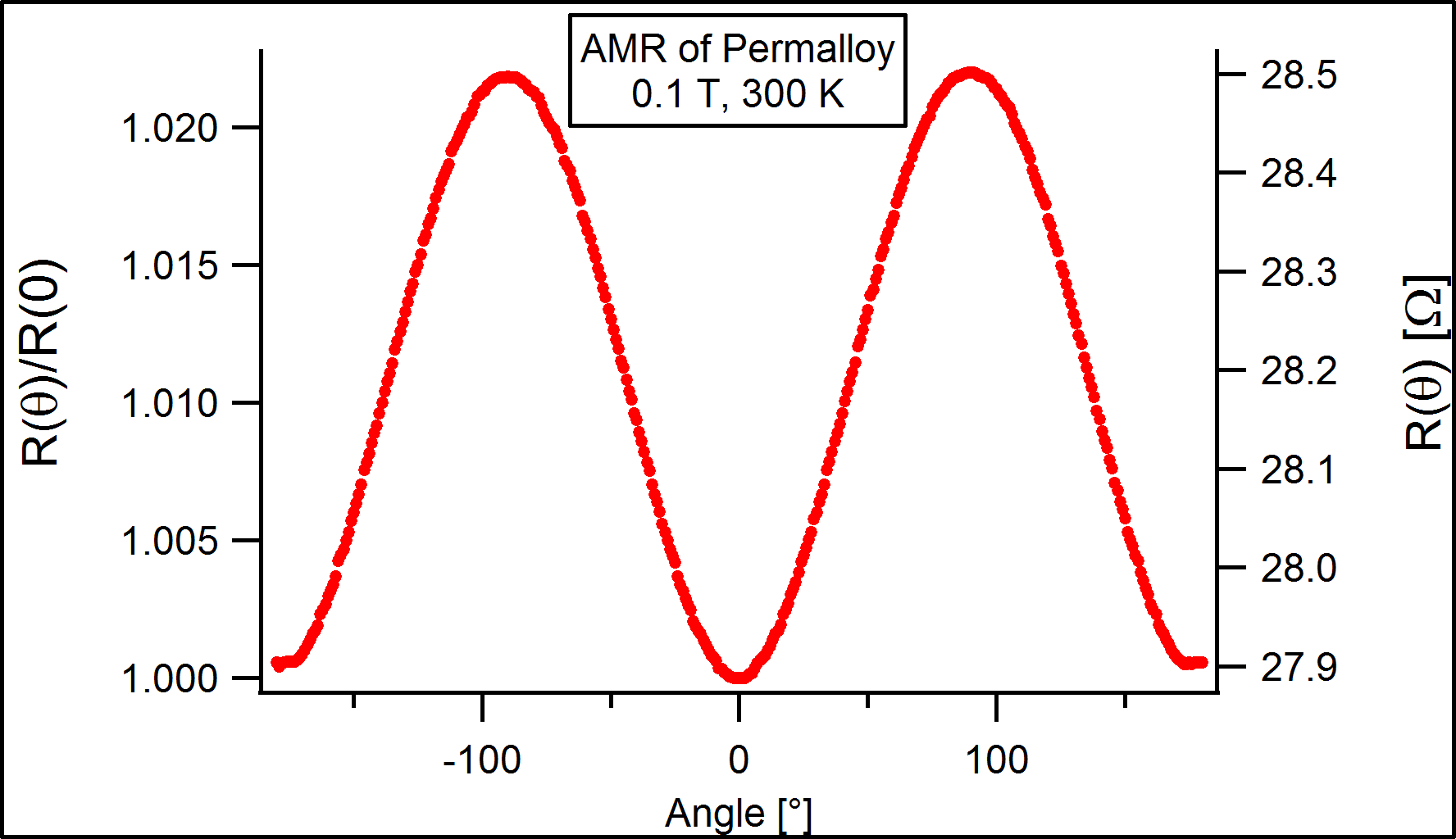

이방성 자기저항(AMR)은 전류와 자화 방향 사이의 각도에 따라 전기 저항이 달라지는 현상이다. 이 효과는 자화와 스핀-궤도 상호작용의 결합으로 발생하며, 재료에 따라 메커니즘이 다르다. 예를 들어, 자화 방향(인가된 자기장에 의해 제어됨)으로 전자의 s-d 산란 확률이 더 클 수 있다. 순 효과는 전기 저항이 전류 방향과 인가된 자기장 방향이 평행할 때 최대값을 갖는 것이다.
다결정 강자성 재료에서 AMR은 자화와 전류 방향 사이의 각도에만 의존하며, 저항률은 다음 식으로 표현된다.
:\rho(\varphi) = \rho_\perp + (\rho_\parallel - \rho_\perp) \cos^2 \varphi
여기서 ρ는 필름의 저항률이고, ρ∥와 ρ⊥는 각각 φ = 0°와 φ = 90°일 때의 저항률이다.
AMR 센서는 비선형 특성과 자기장 극성 감지 불가능 문제를 해결하기 위해, 45° 각도로 기울어진 퍼멀로이 박막 위에 알루미늄 또는 금 스트립을 배치한 '바버 폴' 구조를 사용한다.
AMR 효과는 전자 나침반, 전류 측정, 교통 감지, 위치 및 각도 감지 등 다양한 센서에 응용된다. 주요 AMR 센서 제조업체로는 허니웰(Honeywell), NXP 반도체(NXP Semiconductors), ST마이크로일렉트로닉스(STMicroelectronics) 등이 있다.
