1. 개요

전기 기호는 회로도에서 전기 부품을 나타내기 위해 사용되는 그래픽 표현이다. 이러한 기호는 국가 및 국제 표준에 따라 정의되며, IEC, ANSI, AS와 같은 표준이 존재한다. 기호는 부품 종류를 지시하며, 저항기, 축전기, 다이오드, 트랜지스터, 스위치, 릴레이, 램프, 퓨즈 등 다양한 전자 부품을 나타낸다. 과거에는 현재와 다른 형태의 기호가 사용되기도 했다.

전기 기호

개요

이미지 준비중입니다.

회로도 기호의 예

설명	전기 및 전자 장치 또는 기능을 나타내는 그림 문자
사용 분야	회로도

종류

능동 소자	다이오드 트랜지스터 집적 회로
수동 소자	저항 커패시터 인덕터 변압기
전기 기계 소자	스위치 릴레이 전동기 발전기
전원	전지 전원 공급 장치
접지	접지 섀시 접지

표준

국제 표준	IEC 60617 IEEE 315
국가 표준	ANSI Y32.2 (미국) JIS C 0617 (일본) BS 3939 (영국)

참고

관련 주제	전자 부품 전자 회로 인쇄 회로 기판 브레드보드

📚 더 읽어볼만한 페이지

그림문자 - 우로보로스
우로보로스는 자신의 꼬리를 삼키는 뱀 또는 용의 형상으로, 영원회귀, 순환, 불멸, 완전성 등을 상징하며, 탄생과 죽음, 재생의 순환을 나타내는 고대부터 사용된 이미지이다.
그림문자 - 전시안
전시안은 삼각형 안에 위치한 눈의 형상으로, 기독교에서는 삼위일체를, 프리메이슨에서는 전지한 신의 감시를, 미국 국장에서는 섭리의 눈을 상징하며, 다양한 곳에서 사용되지만 음모론에서는 프리메이슨이나 일루미나티의 상징으로 해석되기도 한다.
전자공학 - 전자전
전자전은 적의 전투 능력을 저하시키기 위해 전자기 에너지를 사용하는 군사 작전이며, 전자 공격, 전자 보호, 전자 지원의 세 가지 영역으로 나뉘어 통신 방해, 레이더 교란, 스텔스 기술 등을 포함한다.
전자공학 - 옴의 법칙
옴의 법칙은 1827년 게오르크 옴이 발표한, 전압(V)은 전류(I)와 저항(R)의 곱(V=IR)으로 표현되는, 전압, 전류, 저항 간의 관계를 나타내는 기본 법칙이다.

1. 개요
2. 기호 표준
3. 참조 지시자
4. 주요 전자 부품 기호
5. 과거 전자 기호 (Historical electronic symbols)
- 5.1. 축전기 (Capacitors) (historical)

2. 기호 표준

회로도에 기호를 나타낼 때 특정 국가 및 국제적 표준이 몇 가지 존재하는데, 특히 다음과 같다.
* IEC 60617 (영국 표준 BS 3939)
* ANSI 표준 Y32 (IEEE Std 315)
* 오스트레일리아 표준 AS 1102

회로도에 사용되는 전기 부품의 그래픽 기호는 국가 및 국제 표준에 의해 다루어지며, 특히 다음을 포함한다.

👆

좌우로 밀어서 보기

표준	설명
IEC 60617 (BS 3939로도 알려져 있음)
IEC 61131-3	래더 로직 기호
JIC (Joint Industrial Council) 기호	NMTBA (National Machine Tool Builders Association)에서 승인하고 채택했다. 이는 NMTBA 규격 EGPl-1967 부록에서 발췌되었다.
ANSI Y32.2-1975 (IEEE Std 315-1975 또는 CSA Z99-1975로도 알려져 있음)
IEEE Std 91/91a	논리 함수에 대한 그래픽 기호 (디지털 전자 장치에 사용). ANSI Y32.2/IEEE Std 315에서 참조된다.
호주 표준 AS 1102	IEC 60617의 약간 수정된 버전을 기반으로 함; IEC 60617을 사용할 것을 권장하며 대체 없이 철회됨

표준이 모두 일치하지 않으며, 특이한 (표준화된 경우라도) 기호의 사용은 혼란과 오류로 이어질 수 있다.

기호 사용은 때때로 엔지니어링 분야에 특유하며, 국제 표준에 대한 국가 또는 지역적 변형이 존재한다. 예를 들어 건축 도면의 일부로 사용되는 조명 및 전원 기호는 전자 장치에 사용되는 장치의 기호와 다를 수 있다.

3. 참조 지시자

👆

좌우로 밀어서 보기

지시자	부품 종류
AT	감쇠기
BR	브리지 정류기
BT	전지
C	축전기
CN	축전기 네트워크
D	다이오드
DL	지연선
DS	디스플레이
F	퓨즈
FB 또는 FEB	페라이트 비드
	위치 표시자
J	전기 단자
JP	점퍼
K	전자계전기
L	코일 (인덕터)
LS	스피커 또는 버저
M	전동기
MK	마이크로폰
MP	기계 부품 (나사, 잠그개 등)
P	플러그 단자
PS	전원 공급 장치
Q	트랜지스터 (모든 종류)
R	저항기
RN	저항기 네트워크
RT	서미스터
RV	배리스터
S	개폐기 (눌림 단추를 포함한 모든 종류의 스위치)
T	변압기
TC	열전대
TUN	튜너
TP	테스트 포인트
U	집적 회로
V	진공관
VR	가변저항
X	트랜스듀서 (변환기)
Y	결정 또는 발진기
Z	제너 다이오드

4. 주요 전자 부품 기호

전자 회로도에서 자주 사용되는 주요 전자 부품들의 기호는 다음과 같다. 아래 표는 일반적인 부품 종류와 그에 해당하는 기호, 지시자를 나타낸다.

👆

좌우로 밀어서 보기

지시자	부품 종류	기호
AT	감쇠기
BR	브리지 정류기
BT	전지	전지 (긴 쪽이 양극)
C	축전기	콘덴서
CN	축전기 네트워크
D	다이오드	--
DL	지연선
DS	디스플레이
F	퓨즈	퓨즈
FB 또는 FEB	페라이트 비드
	위치 표시자
J	전기 단자
JP	점퍼
K	전자계전기
L	코일 (인덕터)	코일
LS	스피커 또는 버저	스피커
M	전동기
MK	마이크로폰
MP	기계 부품 (나사, 잠그개 등)
P	플러그 단자
PS	전원 공급 장치
Q	트랜지스터 (모든 종류)	바이폴라 트랜지스터
R	저항기	고정 저항
RN	저항기 네트워크
RT	서미스터
RV	배리스터
S	개폐기 (눌림 단추 포함)	개폐기
T	변압기
TC	열전대
TUN	튜너
TP	테스트 포인트
U	집적 회로
V	진공관
VR	가변저항
X	트랜스듀서
Y	결정 또는 발진기
Z	제너 다이오드

위에 제시된 기호들은 대표적인 예시이며, 모든 전자 부품 기호를 포함하고 있지는 않다.

4.1. 트레이스 (Traces)

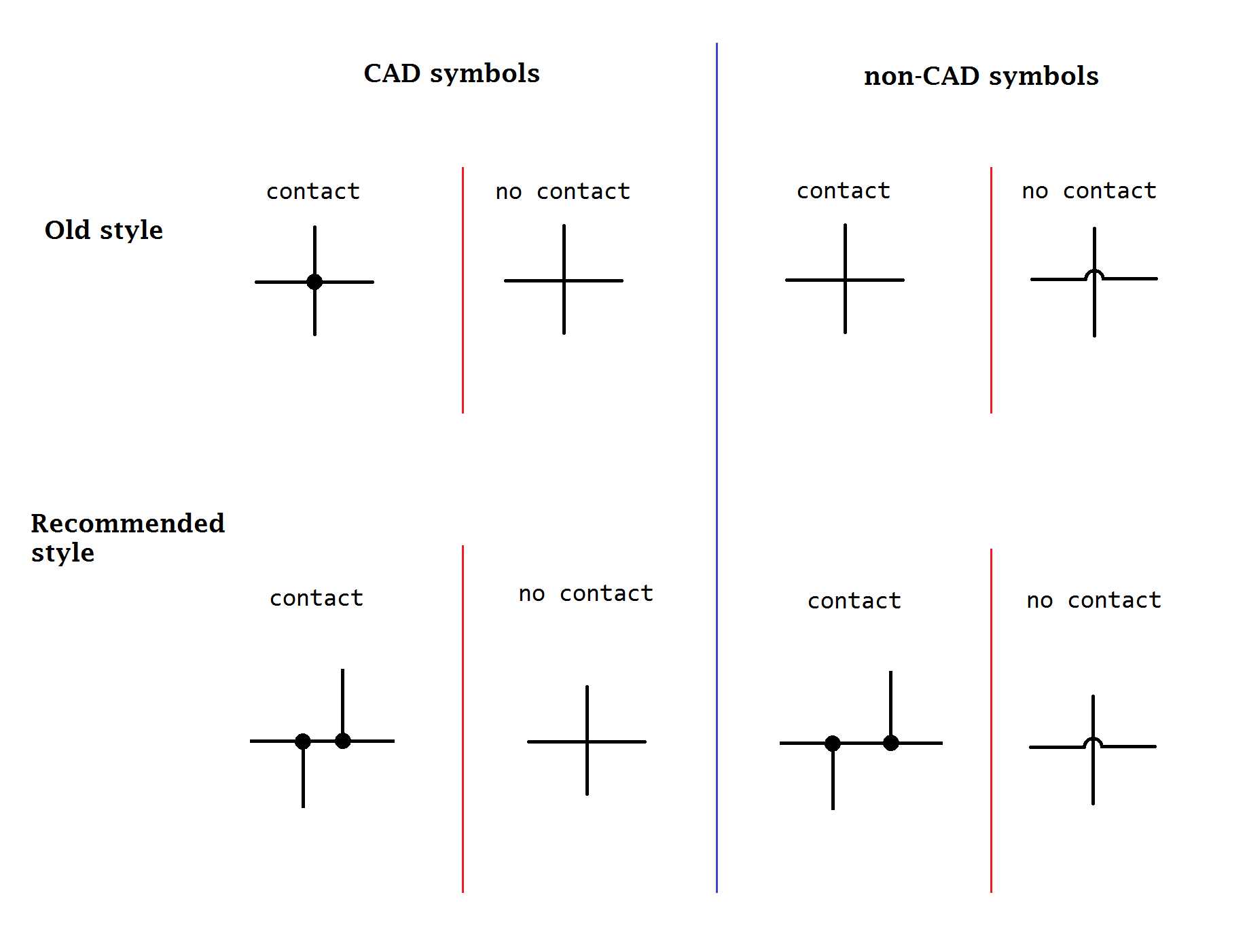

절연된 교차 전선을 위한 CAD 기호는 절연되지 않은 교차 전선을 위한 이전의, 비 CAD 기호와 동일하다. 혼동을 피하기 위해, 비 CAD 회로도에서 절연 전선을 위한 전선 "점프"(반원) 기호가 권장된다(CAD 스타일의 비 연결 기호를 사용하는 대신). 이는 정반대의 의미를 갖는 원래의, 이전 스타일 기호와의 혼동을 피하기 위함이다. CAD 및 비 CAD 회로도 모두에서 4방향 전선 연결에 대한 새롭고 권장되는 스타일은 연결 전선을 T자형 분기점으로 배치하는 것이다.

큰 점은 전기적 연결을 나타낸다.

4.2. 접지 (Grounds)

--
--
--
그라운드의 약어는 GND이다. 선택적으로, 중간 기호의 삼각형은 채워질 수 있다.

4.3. 저항기 (Resistors)

저항기는 R로 표기한다.

👆

좌우로 밀어서 보기

\| 부품 종류
R	저항기
RN	저항기 네트워크
RT	서미스터
RV	배리스터
VR	가변저항

가변 저항기의 여러 종류와 트리머 기호로 가변 저항 및 가변 저항기 기호가 사용되는 경우가 매우 흔하다.

--
--
--
--
--

4.4. 축전기 (Capacitors)

축전기는 전기 회로에서 전하를 저장하는 데 사용되는 부품이다. 축전기는 일반적으로 'C'로 표시된다.

👆

좌우로 밀어서 보기

축전기 기호
기호	설명
--	일반 축전기 (IEC 스타일); 때로는 한쪽 판이 곡선으로 그려짐
--	가변 축전기
--	갱(comoving) 가변 축전기 (IEC 스타일)
--	트리머 가변 축전기
--	극성 축전기 (미국 스타일), 예: 전해 콘덴서 및 탄탈륨 축전기
	축전기
	전해 콘덴서

4.5. 다이오드 (Diodes)

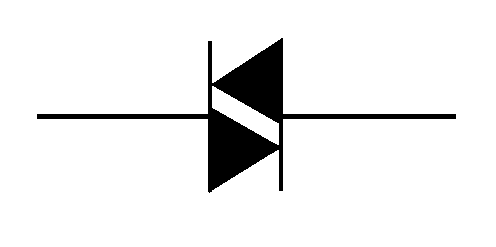

D는 다이오드를 나타내는 지시자이다. 기호의 삼각형은 채워지거나 삼각형을 가로지르는 선이 그려질 수 있지만, 권장되지는 않는다. 애노드와 캐소드는 다이오드 기호의 일부가 아니다. 교육 목적으로 트랜지스터 기호 옆에 C/B/E 또는 D/G/S 문자가 배치되는 방식과 유사하게 A/C 또는 A/K 문자가 다이오드 기호 옆에 배치되기도 한다. "K"는 kathodos에서 유래한 캐소드(cathode) 단어 때문에, 그리고 인쇄 회로 기판의 실크스크린에서 축전기의 "C"와 혼동을 피하기 위해 "C" 대신 사용되기도 한다.

--
--

--
--
--
--
--
--
--

--
--

4.5.1. 브리지 정류기 (Bridge rectifiers)

👆

좌우로 밀어서 보기

지시자	부품 종류
BR	브리지 정류기

단상 브리지 정류기 기호를 그리는 방법은 여러 가지가 있다. 일부는 내부 다이오드 회로를 표시하기도 하고, 일부는 표시하지 않기도 한다.

--
--
--
--
--

4.6. 인덕터 (Inductors)

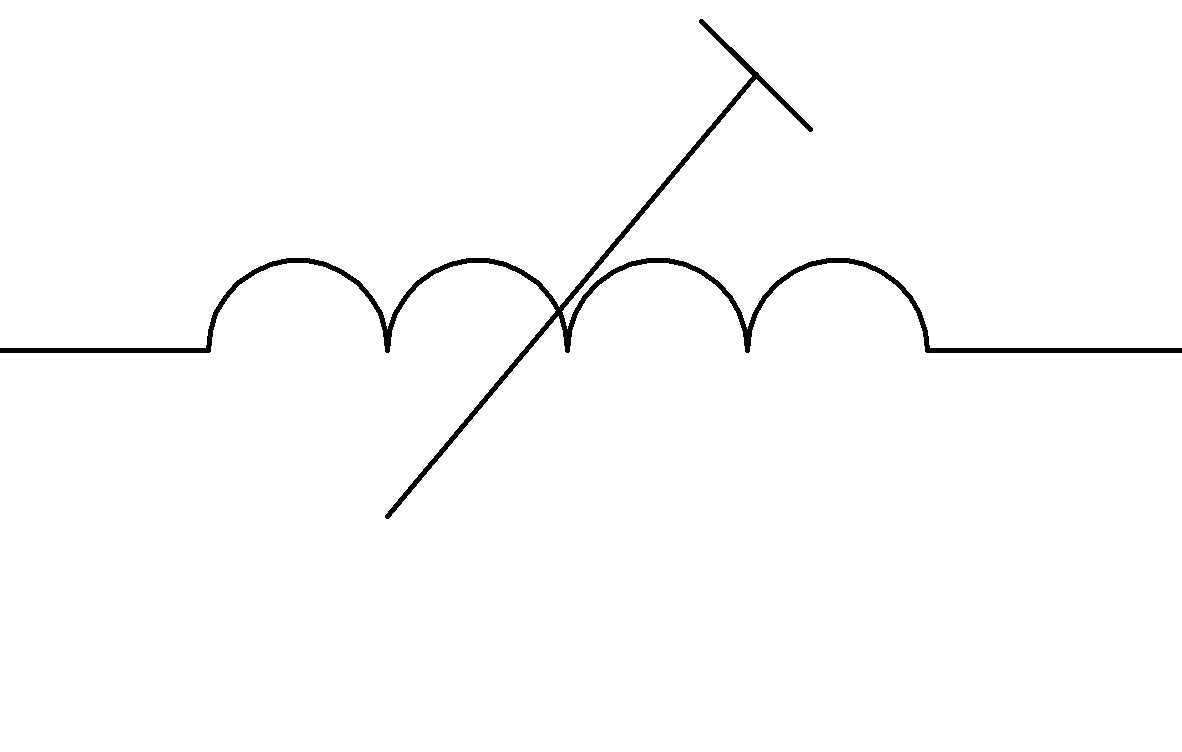

코일(인덕터)은 일련의 고리 또는 반원의 연속으로 그릴 수 있다.

--
--
--
--
--
--

4.7. 변압기 (Transformers)

변압기의 기호는 T이다.

👆

좌우로 밀어서 보기

종류	설명
--	변압기
--	2차 권선에 센터 탭이 있는 변압기(오른쪽)
--	2차 권선 2개가 있는 변압기(오른쪽)
--	변류기
--	영상 변류기(ZSCT)(윈도우형 변류기로도 알려져 있음)
--	부싱형 변류기
--	전압 변압기

4.8. 트랜지스터 (Transistors)

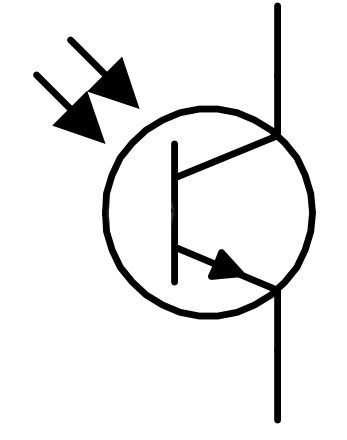

트랜지스터는 일반적으로 Q로 표시된다. 트랜지스터 기호는 선택적으로 원을 포함할 수 있다.
