1. 개요
캐논레이크는 인텔의 팜 코브 CPU 코어를 기반으로 하는 마이크로아키텍처이다. 인텔 최초의 10nm 공정 기술이 적용되었으며 AVX-512 명령어 집합 확장을 지원한다. 2018년 5월, 하이퍼스레딩과 터보 부스트를 지원하는 듀얼 코어 CPU인 인텔 코어 i3-8121U가 탑재된 노트북이 출시되었으나, 2019년 10월 단종되었다. 캐논레이크는 BGA 1440 소켓을 사용하며, DDR4-2400 또는 LPDDR4-2400 듀얼 채널 메모리를 지원하고, PCIe Gen3 16 레인을 지원한다.
더 읽어볼만한 페이지
- 트랜잭셔널 메모리 - 스카이레이크 (마이크로아키텍처)
스카이레이크는 인텔이 2015년에 출시한 6세대 코어 i 시리즈 마이크로아키텍처로, 14nm 공정으로 제조되었으며 DDR4 메모리 지원, Gen9 GPU 통합, 다양한 제품군 출시 등의 특징을 가지지만 하이퍼스레딩 문제와 스펙터 공격에 대한 취약점도 존재한다. - 트랜잭셔널 메모리 - IBM Z
IBM Z는 높은 가용성과 하위 호환성을 특징으로 하는 IBM의 메인프레임 제품군으로, 과거 애플리케이션 실행은 물론 TCP/IP, 웹 서버, 리눅스 등 개방형 표준 지원과 64비트 어드레싱을 통해 현대적인 워크로드에 맞춰 발전했으며, z/Architecture 기반의 64비트 물리/가상 공간 지원, 다수의 프로세서 유닛, 다양한 운영 체제 지원을 주요 특징으로 한다. - 인텔 마이크로아키텍처 - 그레이스몬트 (마이크로아키텍처)
그레이스몬트는 인텔 7 제조 공정을 기반으로 하여 향상된 명령어 처리 능력, 확장된 캐시 메모리, 개선된 분기 예측 기능 등을 제공하는 4세대 저전력 아톰 마이크로아키텍처이며, 앨더 레이크와 랩터 레이크 하이브리드 프로세서의 효율 코어 및 앨더 레이크-N 라인업의 코어 클러스터로 사용된다. - 인텔 마이크로아키텍처 - 넷버스트
넷버스트는 인텔이 더 높은 클럭 속도와 새로운 명령어 세트를 목표로 개발했으나 높은 발열과 전력 소비 문제로 중단된 마이크로아키텍처로, 펜티엄 4와 펜티엄 D 프로세서에 적용되었다. - 인텔의 마이크로프로세서 - 인텔 80386
인텔 80386은 1985년 출시된 x86 아키텍처의 32비트 마이크로프로세서로, 온칩 메모리 관리 장치, 3단계 파이프라인, 세 가지 동작 모드를 제공하며, 개인용 컴퓨터와 임베디드 시스템에 널리 사용되었지만 현재는 생산 및 지원이 중단되었고, 32비트 명령어 집합은 현대 x86 아키텍처의 기반이 되었다. - 인텔의 마이크로프로세서 - 인텔 4004
인텔 4004는 1971년 인텔에서 출시된 세계 최초의 상용 마이크로프로세서 중 하나이며, 4비트 아키텍처를 기반으로 계산기 라인에 탑재하기 위해 개발되었고, 컴퓨터 소형화와 개인용 컴퓨터 시대에 기여했다.

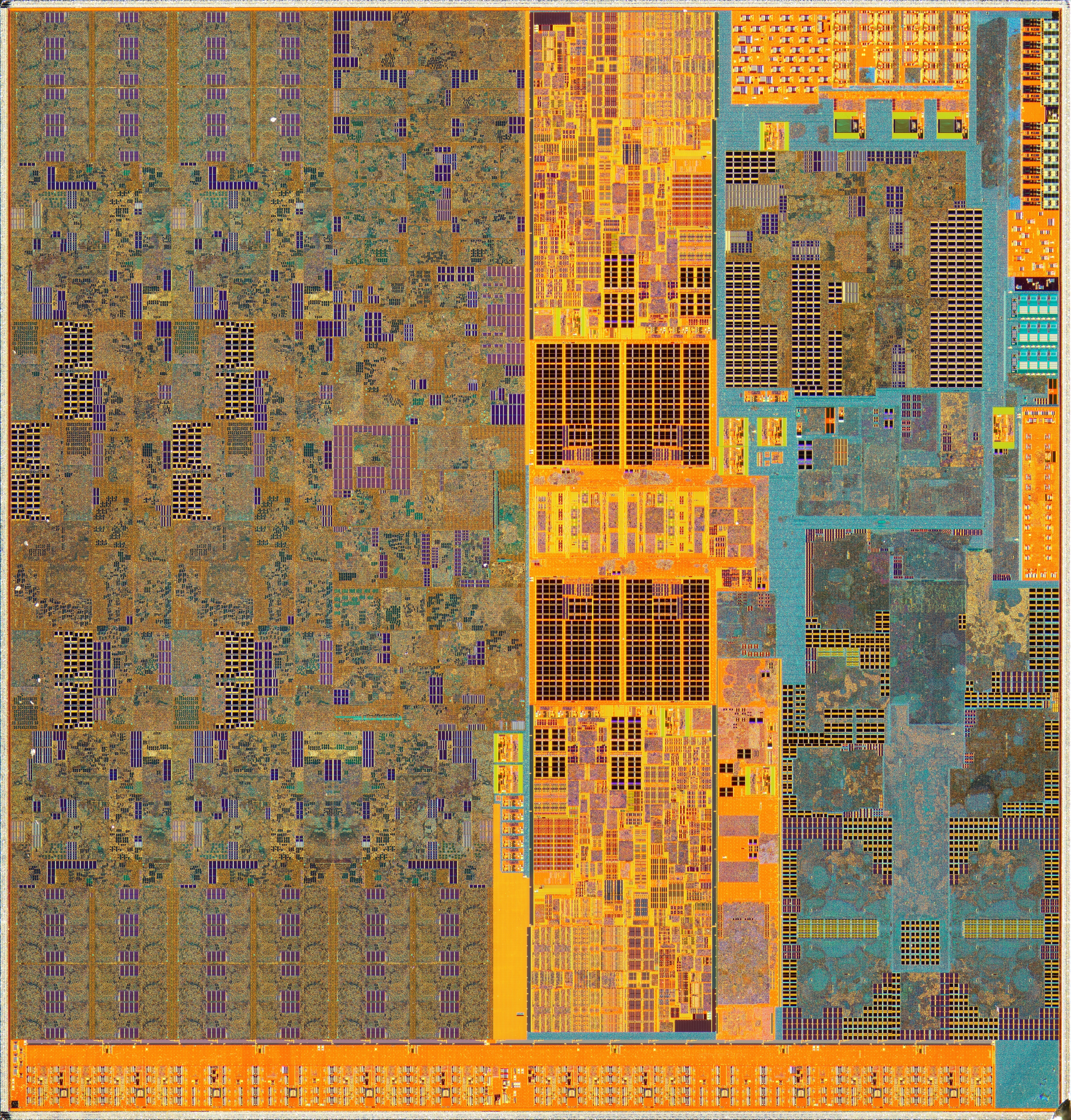

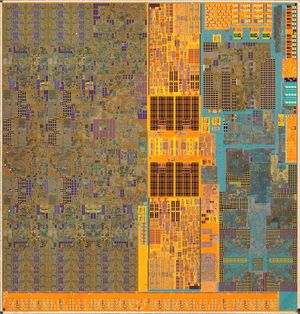

| 캐논레이크 | |
|---|---|
| 기본 정보 | |
| 생성일 | 2018년 5월 15일 |
| 생산 종료일 | 2020년 2월 28일 |
| 판매자 | Intel |
| 제조사 | Intel |
| 트랜지스터 크기 | Intel 10 nm (tri-gate) 트랜지스터 |
| 클럭 속도 | 3.2 GHz |
| 코어 수 | 2 |
| GPU | 공장 비활성화 |
| 소켓 | BGA 1440 |
| Pcode | CNL |
| 브랜드 | Core |
| 이전 모델 | Mobile: Coffee Lake (2nd optimization) Kaby Lake Refresh (2nd optimization) |
| 후속 모델 | Ice Lake (architecture) |
| 마이크로아키텍처 | Palm Cove |
| 지원 상태 | iGPU 레거시 지원 |
| 기술 정보 | |
| 마이크로아키텍처 | Palm Cove |
| 코어 수 | 2 (스레드 수: 4) |
| L1 캐시 | 코어당 64KB (명령어 32KB, 데이터 32KB) |
| L2 캐시 | 코어당 256KB |
| L3 캐시 | 코어당 최대 2MB |
| 기타 | |
| 명령어 집합 | Intel 64 |
| 아키텍처 | x86 |
| 브랜드명 | Core i3 |
2. 디자인 역사 및 특징
캐논레이크는 인텔이 개발한 마이크로아키텍처로, 스카이레이크의 공정 미세화 버전이다. 인텔 최초의 10nm 공정 기술이 적용되었고, 새로운 팜 코브(Palm Cove) CPU 코어를 기반으로 한다. 주요 특징으로는 AVX-512 명령어 집합 확장 지원과 인공지능(AI) 연산을 위한 가속기(인텔 Gaussian & Neural Accelerator, GNA) 통합[23] 등이 있다.
| 구분 | 내용 |
|---|---|
| CPU 코어 | 팜 코브 |
| 공정 기술 | 인텔 10nm (최초 적용) |
| L1 캐시 | 코어당 64 KB |
| L2 캐시 | 코어당 256 KB |
| L3 캐시 | 코어당 2 MB |
| 명령어 집합 | x86-64, 인텔 64 |
| 확장 명령어 | MMX, AES-NI, CLMUL, RDRAND, FMA3, SSE, SSE2, SSE3, SSSE3, SSE4, SSE4.1, SSE4.2, AVX, AVX2, AVX-512 (AVX512F, AVX512CD, AVX512DQ, AVX512BW, AVX512VL, IFMA, VBMI), SHA (SHA-NI),[5] UMIP |
| 보안 및 가상화 | TXT, TSX, SGX, VT-x, VT-d |
| 기타 특징 | 인텔 Gaussian & Neural Accelerator (GNA), LPDDR4/X-2400 메모리 지원 |
| 내장 그래픽 | Gen10 (탑재되었으나 최종 제품에서 비활성화됨) |
''캐논레이크-U''만 출시되었고, 그 외의 ''캐논레이크-S''[31][32], ''캐논레이크-EP''[33], ''캐논레이크-Y''[34] 등은 모두 취소되었다.
캐논레이크는 당초 2015년[6] 또는 2016년에 출시될 예정이었으나, 10nm 공정 개발의 어려움으로 인해 출시가 2018년으로 연기되었다.[7] 인텔은 CES 2017에서 캐논레이크 CPU가 탑재된 노트북 시제품을 시연하며[8][9] 2018년 내 출시를 예고했다.[26][27] 이듬해 CES 2018에서는 2017년 말에 모바일용 캐논레이크 CPU 출하를 시작했으며 2018년에 생산량을 늘릴 것이라고 발표했다.[10][11][12][28]
하지만 10nm 공정의 낮은 수율 문제[29]는 계속되어, 2018년 4월 인텔은 소량의 10nm 제품만 출하 중이며 대량 생산은 2019년으로 미뤄질 것이라고 밝혔다.[13] 같은 해 7월에는 대량 생산 시점을 다시 2019년 2분기 말로 연기한다고 발표했다.[14]
결과적으로 캐논레이크 기반 제품은 극히 제한적으로 출시되었다. 2018년 5월, 하이퍼스레딩과 터보 부스트를 지원하지만 내장 GPU가 비활성화된 듀얼 코어 CPU인 인텔 코어 i3-8121U가 탑재된 노트북이 소량 시장에 등장했다.[15][16] 이 CPU는 '''8세대 인텔 코어 프로세서''' 라인업의 일부로 판매되었다.[29] 2018년 8월에는 i3-8121U를 사용한 NUC 두 모델이 발표되었고,[17] 같은 해 11월 말부터 소매점에서 구매할 수 있게 되었다.
그러나 캐논레이크는 시장에 제대로 안착하지 못했고, 2019년 10월 28일 인텔은 i3-8121U CPU와 이를 탑재한 NUC의 단종을 공식 발표했다. 주문은 12월 27일까지, 최종 제품 출하는 2020년 2월 28일까지로 예정되었다.[18][19] 이로써 캐논레이크는 단 하나의 CPU 모델만 약 1년 반 동안 생산 및 판매된, 인텔 역사상 가장 짧은 수명을 가진 마이크로아키텍처 중 하나이자 최단명 10nm x86 CPU 마이크로아키텍처라는 기록을 남기게 되었다.
캐논레이크 CPU에 내장된 Gen10 그래픽스는 실제 출시된 제품에서는 활성화되지 않았다. 이에 따라 2021년 7월, 인텔은 리눅스 커널 5.15 버전부터 캐논레이크 그래픽 지원 관련 코드를 제거할 것이라고 발표했다. 이 조치로 약 1,600줄의 코드가 커널에서 삭제되었다.[20][21]
캐논레이크의 지연과 제한적 출시는 인텔이 오랫동안 유지해 온 틱-톡 전략이 사실상 붕괴되었음을 보여주었으며, 무어의 법칙의 한계에 대한 논의를 가속화하는 계기가 되었다.[30] 인텔은 캐논레이크 대신 기존 14nm 공정을 개선하여 성능을 높인 커피레이크를 주력 제품으로 내세웠으며, 이후 개선된 10nm+ 공정을 통해 아이스레이크를 양산하는 데 성공했다.
3. 제품 목록
3. 1. 모바일 프로세서 (캐논레이크-U)
브랜딩모델 코어
(스레드)CPU 클럭 속도 (GHz) 캐시 (MB) GPU TDP
(W)지원 메모리 가격
(USD)기본 터보 L2 L3 (스마트 캐시) Core i3 [https://ark.intel.com/content/www/us/en/ark/products/136863/intel-core-i3-8121u-processor-4m-cache-up-to-3-20-ghz.html 8121U] 2 (4) 2.2 3.2 0.5 4 해당 없음[35] 15 DDR4-2400
LPDDR4X-2400정보 없음
