펀치 (공구)
"오늘의AI위키"의 AI를 통해 더욱 풍부하고 폭넓은 지식 경험을 누리세요.
1. 개요
펀치는 못이나 구멍을 만들거나 공작물에 흔적을 남기는 데 사용되는 도구이다. 종류로는 중심점을 표시하는 센터 펀치, 핀을 넣거나 빼는 데 사용되는 핀 펀치, 마킹에 사용되는 프릭 펀치, 구멍의 위치를 옮기는 이동 펀치, 볼트 구멍을 정렬하는 드리프트 펀치, 롤 핀을 박는 롤 핀 펀치, 글자나 숫자를 새기는 글자 펀치, 귀금속에 홀마크를 찍는 홀마크 펀치, 정제 모양을 만드는 타정 펀치 등이 있다. 펀치는 소재에 구멍을 뚫을 위치에 마킹한 후 망치로 쳐서 사용한다.
더 읽어볼만한 페이지
| 펀치 (공구) | |
|---|---|
| 펀치 (공구) | |
 | |
| 개요 | |
| 종류 | 센터 펀치 핀 펀치 솔리드 펀치 할로우 펀치 가스켓 펀치 테이퍼 핀 펀치 자동 센터 펀치 가죽 펀치 |
| 용도 | |
| 센터 펀치 | 드릴 작업 전에 재료에 얕은 자국을 내는 데 사용 |
| 핀 펀치 | 구멍에서 핀이나 다웰을 제거하는 데 사용 |
| 할로우 펀치 | 가스켓이나 와셔에서 재료를 잘라내는 데 사용 |
| 가죽 펀치 | 가죽이나 다른 부드러운 재료에 구멍을 뚫는 데 사용 |
2. 종류 및 용도
펀치는 못이나 나무못과 같은 체결구를 박거나, 구멍을 만들거나, 공작물 위에 팁의 흔적을 남기는 데 사용된다. 장식용 펀치는 패턴을 만들거나 이미지를 형성하는 데 사용될 수도 있다. 펀치는 그 용도에 따라 다양한 종류가 있다.
| 종류 | 용도 | 특징 | 이미지 |
|---|---|---|---|
| 센터 펀치 | 드릴링 작업 전 중심점 표시 | 60~90도 각도의 팁, 드릴 비트 안내 역할 |  |
| 핀 펀치 | 금속 핀 등을 구멍에서 빼내거나 밀어 넣음 | 핀 제거 시 스타터 펀치 사용 |  |
| 프릭 펀치 | 마킹 | 좁고 깊은 자국, 60도 각도의 팁, 점 펀치라고도 함 |  |
| 이동 펀치 | 기존 구멍의 중심을 다른 표면으로 이동 | 팁을 제외한 전체 길이가 테이퍼지지 않음 |  |
| 드리프트 펀치 (드리프트 핀) | 볼트 또는 리벳 구멍 정렬 | 테이퍼진 막대 형태, 굵은 쪽 끝을 망치로 타격 |  |
| 롤 핀 펀치 | 롤 핀을 박음 | 핀의 압축된 직경보다 크지 않은 것 선택, 팁 중앙에 돌출부 |  |
| 글자/숫자 펀치 | 글자나 숫자 새김 | 반전 이미지 형태 |  |
| 홀마크 펀치 | 귀금속의 함량 인증 홀마크 새김 | 금속, 제작자, 제조 날짜, 도시, 순도, 보석 감정소 등 표시 |  |
| 타정 펀치 | 정제 압축 | 원하는 정제 모양으로 오목하게 마무리, 상하부 펀치로 분말 압축 |
2. 1. 센터 펀치

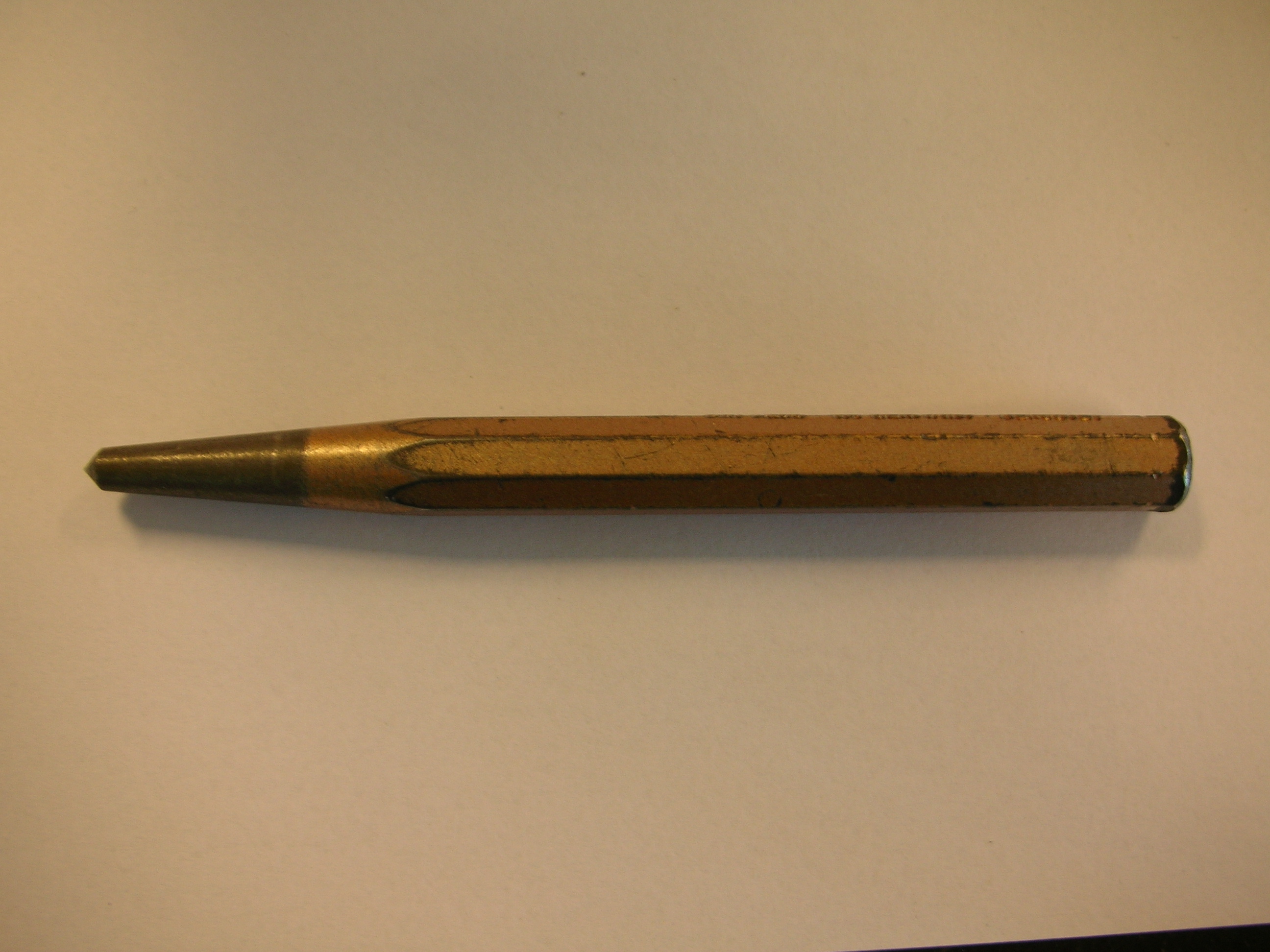

'''센터 펀치'''는 중심점을 표시하는 데 사용된다. 일반적으로 구멍을 드릴링할 때 구멍의 중심을 표시하는 데 사용된다. 드릴은 움푹 들어간 곳에서 시작하지 않으면 "방황"하는 경향이 있다.[1] 센터 펀치는 드릴 팁을 "안내"할 수 있을 정도로 충분히 큰 딤플을 형성한다. 센터 펀치의 팁은 60도에서 90도 사이의 각도를 갖는다.[1] 더 큰 구멍을 드릴링할 때는 드릴 비트가 센터 펀치로 생성된 홈보다 넓으므로 일반적으로 파일럿 홀을 드릴링해야 한다.자동 센터 펀치는 망치가 필요 없이 작동한다.
2. 2. 핀 펀치

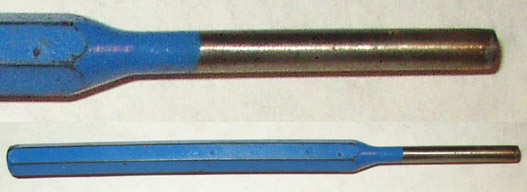

핀 펀치는 금속 핀이나 이와 비슷한 연결 장치를 구멍 안으로 밀어 넣거나 구멍에서 빼낼 때 사용한다.
핀을 제거하려면 먼저 스타터 펀치를 사용하여 핀을 느슨하게 한 다음, 핀 펀치를 사용하여 마무리한다.
2. 3. 프릭 펀치
'''프릭 펀치'''는 센터 펀치와 유사하지만, 마킹에 사용된다. 더 좁고 깊은 자국을 만들기 위해 더 날카로운 각도의 팁을 가지고 있다. 이 자국은 드릴링을 위해 센터 펀치로 확대할 수 있다. 프릭 펀치의 팁은 60도이다(각도는 사용하는 프릭 펀치의 종류에 따라 다르다).[1] 점 펀치라고도 한다.
2. 4. 이동 펀치

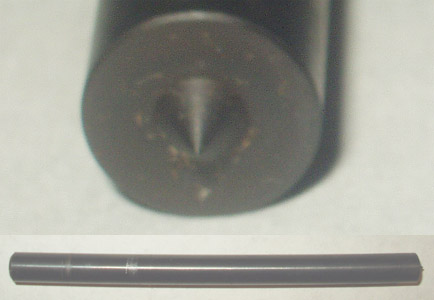

'''이동 펀치'''는 인덱스 세트에 주로 포함된 특정 외부 지름을 가진 펀치로, 팁을 제외한 전체 길이에 걸쳐 테이퍼지지 않고 연장된다. 기존 구멍의 공차에 맞게 조여 사용하며, 타격 시 해당 구멍의 중심을 다른 표면으로 정확하게 ''이동''시킨다. 예를 들어, 부품의 구멍 패턴을 복제하거나, 물체를 표면에 볼트로 고정하기 위한 탭핑으로 생성된 나사 구멍의 위치를 정확하게 설정하는 데 사용된다.2. 5. 드리프트 펀치 (드리프트 핀)
'''드리프트 펀치'''는 '''드리프트 핀''' 또는 '''정렬 펀치'''라고도 불리며, 리벳이나 볼트 구멍을 정렬하여 패스너를 쉽게 삽입할 수 있도록 도와주는 도구이다. 이름과 달리 전통적인 펀치처럼 사용되지는 않는다.[1]드리프트 펀치는 끝이 가늘어지는 막대 형태로, 망치로 굵은 쪽 끝을 쳐서 사용한다. 긴 쪽 끝을 반쯤 정렬된 두 부품의 볼트 구멍에 넣고 밀어 넣으면, 쐐기처럼 작용하여 두 부품을 정렬시킨다. 대부분의 펀치와 달리 드리프트 핀의 끝부분에는 힘이 가해지지 않는다.[1]
2. 6. 롤 핀 펀치

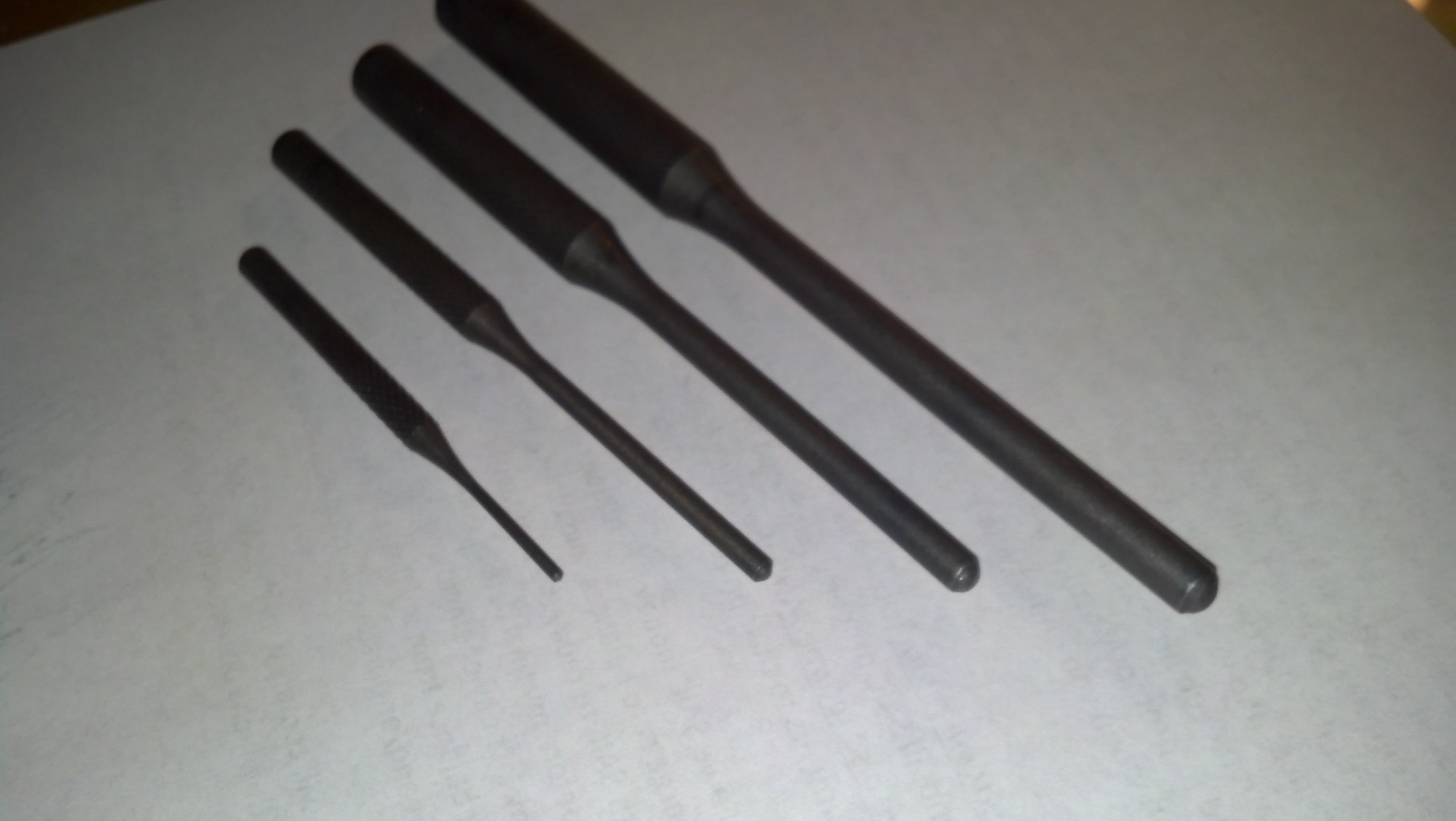

롤 핀 펀치는 롤 핀을 박는 데 사용된다. 일반적인 핀 펀치는 롤 핀에 사용해서는 안 된다. 롤 핀은 속이 빈 얇은 벽 구조로 되어 있기 때문에 일반적인 핀 펀치를 사용하면 롤 핀의 끝이 찌그러지거나 손상, 변형될 수 있고, 펀치가 롤 핀의 속이 빈 코어 안으로 들어가 갇히는 경우가 많다. 롤 핀 펀치를 선택할 때는 핀의 압축된 직경보다 크지 않은 것을 선택해야 한다. 펀치가 핀보다 크면 핀이 고정된 주변 금속이 손상될 수 있다. 또한 롤 핀 펀치는 핀의 압축된 직경보다 작아서는 안 된다. 이 경우 펀치가 롤 핀의 속이 빈 중심을 통과할 수 있다.
롤 핀 펀치는 롤 핀의 원주를 지지하기 위해 핀 팁 중앙에 작은 돌출부가 있도록 설계되었다. 롤 핀 펀치의 팁은 평평하지 않으며 일반적인 솔리드 핀에 사용해서는 안 된다. 롤 핀 펀치를 솔리드 핀에 사용하면 핀에 자국이 남거나 손상될 수 있다.
롤 핀 펀치의 끝이 손상되거나 변형된 경우 폐기해야 한다. 롤 핀 펀치 팁을 다시 연마하여 중심 돌출부를 적절하게 성형하는 것은 사실상 불가능하다.
롤 핀 펀치를 사용할 때는 롤 핀 펀치의 생크 축이 롤 핀 축과 일치하는지 확인해야 한다. 롤 핀 펀치를 한쪽으로 기울이지 않아야 한다. 롤 핀 펀치를 칠 때는 헤드 정면을 직접 타격해야 한다. 롤 핀 펀치 헤드를 비스듬히 치면 생크가 구부러질 수 있다.
2. 7. 글자/숫자 펀치

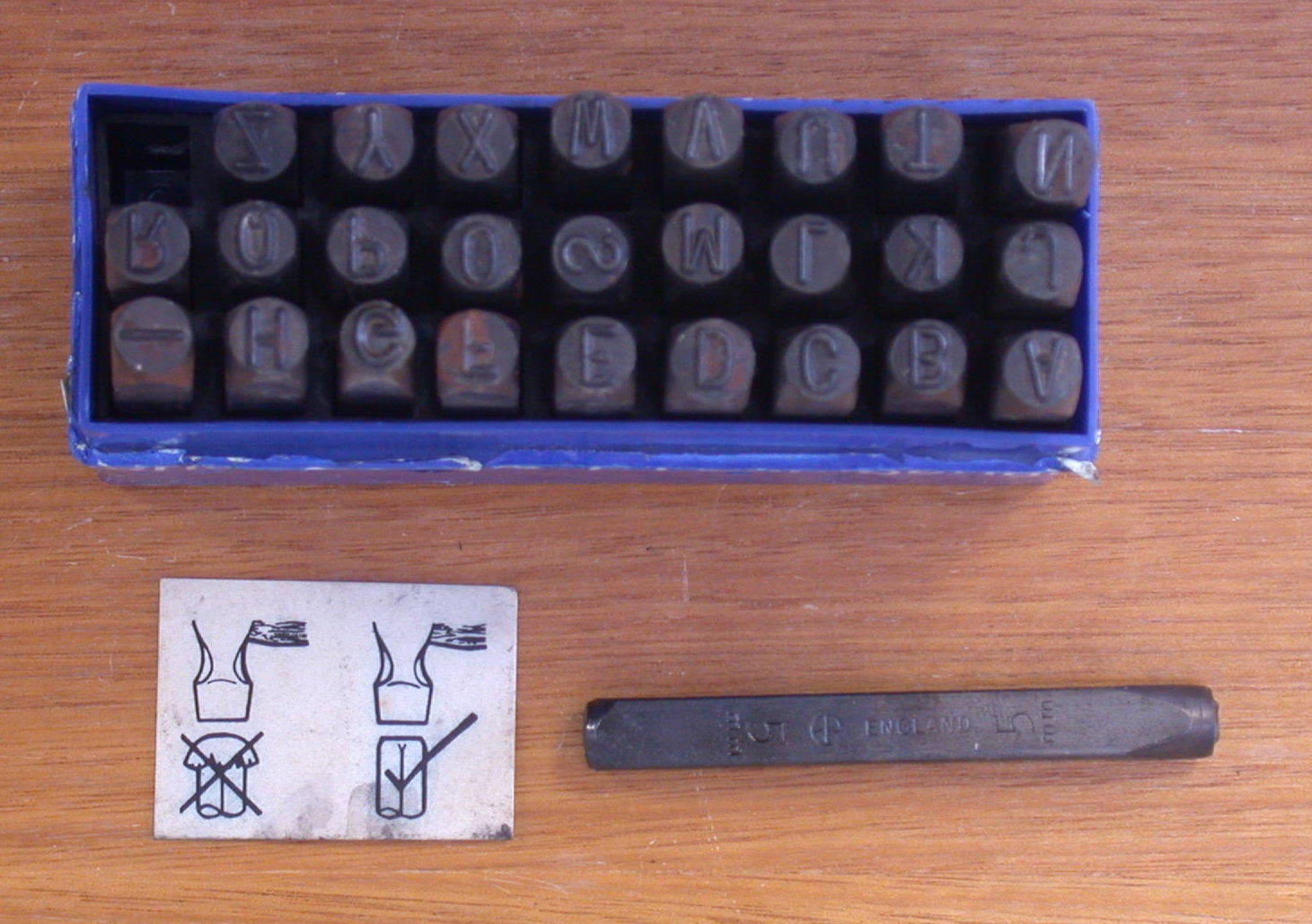

글자 펀치는 '''글자 도장''' 또는 '''숫자 도장'''이라고도 하며, 공작물에 글자나 숫자를 새기는 데 사용된다. 글자 펀치는 대부분 반전 이미지 형태로 만들어져 새겨진 결과가 바로 읽을 수 있는 정(正) 이미지가 되도록 한다. 이는 다이 또는 몰드 제작에 필수적인데, 다이가 반전 이미지이므로 완제품을 읽을 수 있게 해준다.2. 8. 홀마크 펀치

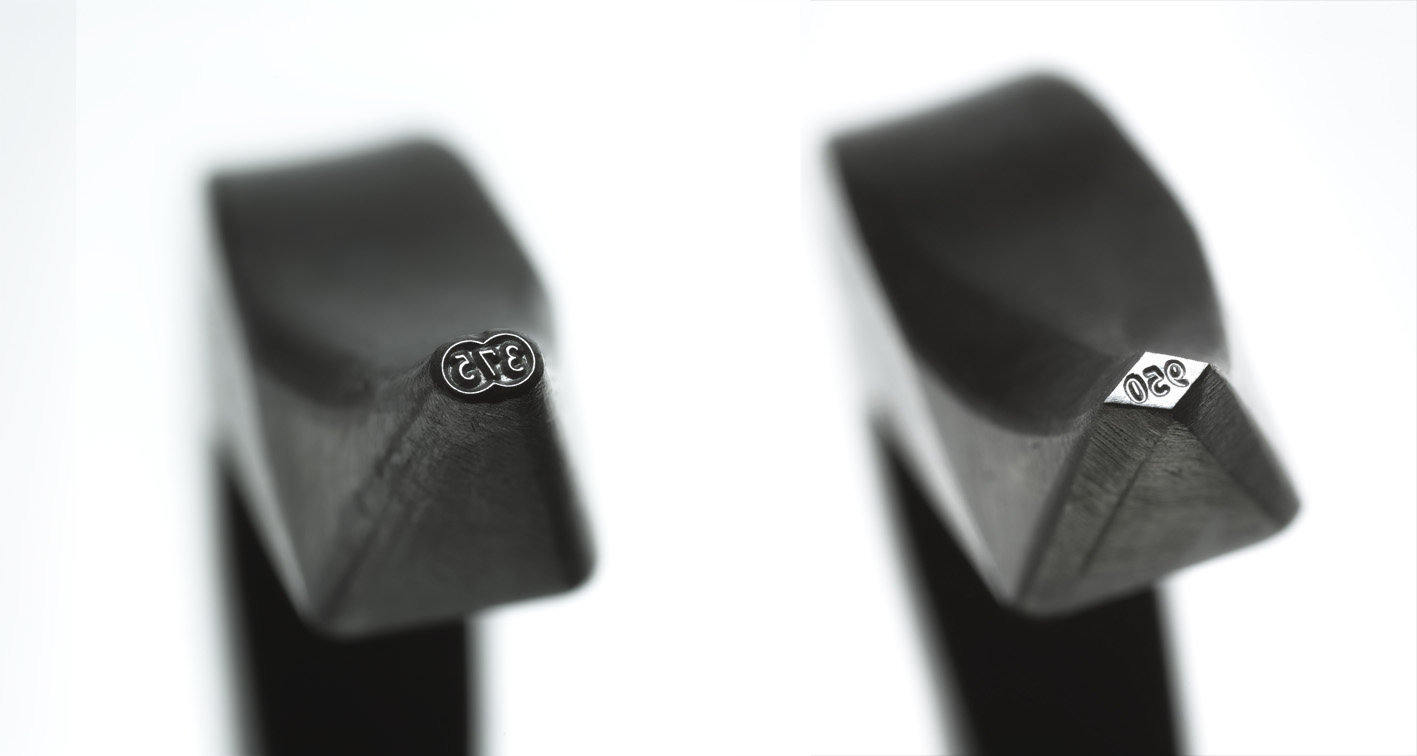

홀마크 펀치는 금속, 제작자, 제조 날짜(날짜 문자라고도 함), 도시(또는 카운티), 순도, 보석 감정소 등에 대한 홀마크를 찍는 데 사용되는 특수 제작된 도장이다. 백금, 금, 은과 같은 귀금속의 함량을 인증한다.
2. 9. 타정 펀치
이 펀치는 정제 압축기의 일부이다. 대부분의 펀치와는 달리, 정제 압축기 펀치는 원하는 정제 모양으로 오목하게 마무리된다. 하부 펀치와 상부 펀치가 그 사이의 분말을 압축한다.3. 사용 방법
롤 핀 펀치는 롤 핀을 박는 데 사용된다. 일반적인 핀 펀치는 롤 핀에 사용해서는 안 된다. 롤 핀은 속이 빈 얇은 벽 구조로 되어 있기 때문에 일반적인 핀 펀치를 사용하면 롤 핀의 끝이 찌그러지거나 손상, 변형되거나, 펀치가 롤 핀의 속이 빈 코어 안으로 들어가서 갇히는 경우가 많다. 롤 핀 펀치를 선택할 때는 핀의 압축된 직경보다 크지 않은 것을 선택해야 한다. 펀치가 핀보다 큰 경우 핀이 고정된 주변 금속이 손상될 수 있다. 또한 롤 핀 펀치는 핀의 압축된 직경보다 작아서는 안 된다. 이런 경우 펀치가 롤 핀의 속이 빈 중심을 통과할 수 있다.
롤 핀 펀치는 롤 핀의 원주를 지지하기 위해 핀 팁 중앙에 작은 돌출부가 있도록 설계되었다. 롤 핀 펀치의 팁은 평평하지 않으며 일반적인 솔리드 핀에 사용해서는 안 된다. 롤 핀 펀치를 솔리드 핀에 사용하면 핀에 자국이 남거나 손상될 수 있다.
롤 핀 펀치의 끝이 손상되거나 변형된 경우 폐기해야 한다. 롤 핀 펀치 팁을 다시 연마하여 중심 돌출부를 적절하게 성형하는 것은 사실상 불가능하다.
롤 핀 펀치를 사용할 때는 롤 핀 펀치의 생크 축이 롤 핀 축과 일치하는지 확인해야 한다. 롤 핀 펀치를 한쪽으로 기울이지 않아야 한다. 롤 핀 펀치를 칠 때는 헤드 정면을 직접 타격해야 한다. 롤 핀 펀치 헤드를 비스듬히 치면 생크가 구부러질 수 있다.
