빔펠 R-27
개요
R-27 공대공 미사일을 발사하는 MiG-29
R-27 공대공 미사일을 발사하는 MiG-29
종류BVR 공대공 미사일; 대레이더 미사일
개발 국가소비에트 연방
제작사빔펠 (러시아)
아르템 (우크라이나)
사용 국가불명
실전 기록이란-이라크 전쟁
에리트레아-에티오피아 전쟁
러시아-우크라이나 전쟁
돈바스 전쟁 (주장)
러시아의 우크라이나 침공
예멘 내전
사우디 아라비아 주도 예멘 개입
생산 시기불명
사용 시기1983년–현재
제원
엔진고성능, 방향 로켓 모터
엔진 종류고체 연료 로켓 모터
무게253 kg
길이4.08 m
직경230 mm
날개폭772 mm
속도마하 4.5
사거리R-27T: 최대 40 km
R-27T1: 최대 80 km
R-27ET: 최대 120 km
R-27ET1: 최대 80 km
R-27R: 최대 73 km
R-27R1: 최대 75 km
R-27ER: 최대 130 km
R-27ER1: 최대 100 km
R-27P: 최대 80 km
R-27EP: 최대 130 km
R-27EA: 최대 130 km
R-27EM: 최대 170 km
탄두파편 또는 연속 막대 탄두
탄두 무게39 kg
유도 방식반능동 레이더 호밍 (R-27R/ER)
능동 레이더 호밍 (R-27EA)
적외선 호밍 (R-27T/ET)
수동 방사선 호밍 (R-27P/EP)
폭발 방식레이더 근접 신관 및 충격 신관
발사 플랫폼Su-27, Su-30, Su-33, Su-34, Su-35, Su-37, F-14 (이란), MiG-23, MiG-29, Yak-141, J-11 (중국)
명칭
러시아어Р-27
나토 코드명Alamo (알라모)
획득 비용
R-27R75,000 미국 달러
R-27RE95,000 미국 달러

2. 역사

R-23을 대체하기 위해 개발된 미사일로, 미국의 AIM-7F 스패로에 대응하는 것을 목표로 삼았다. 처음에는 MiG-23ML 전투기에 탑재하여 실용화하는 것을 목표로 했으나, 개발 계획이 상당히 지연되면서 R-23의 개량형인 R-24가 먼저 개발되어 1981년에 실용화되었다.

이후 R-27은 1980년대 중반부터 실전 배치가 시작되었으며, 주로 소련의 4세대 제트 전투기로 분류되는 MiG-29, MiG-31, Su-27 등에 탑재되었다. MiG-23MLD에도 탑재되었다는 정보가 있었으나, 현재는 사실이 아닌 것으로 여겨진다.

소련의 붕괴 이후, 러시아는 여러 종류의 군용기에 R-27 운용 능력을 부여하는 현대화 개량 계획을 추진했다. 그 결과, 개수를 거친 구형 전투기인 MiG-21, MiG-23, MiG-25 등에서도 R-27을 운용할 수 있게 되었다. R-27은 여러 파생형이 존재하며, 그중 R-27R 모델은 미국의 AIM-7M 스패로와 비슷한 성능을 가진 것으로 평가받는다.

3. 파생형

R-27 미사일은 다양한 작전 요구 사항을 충족시키기 위해 유도 방식과 사거리를 달리하는 여러 파생형으로 개발되었다. 주요 파생형은 다음과 같다.

R-27 계열 미사일 파생형 요약
모델명NATO 코드명유도 방식특징최대 사거리
R-27RAA-10 Alamo-A반능동 레이더 호밍기본형80km[41] / 73km[8]
R-27TAA-10 Alamo-B적외선 호밍기본형, 데이터링크 없음70km / 63km[8]
R-27ERAA-10 Alamo-C반능동 레이더 호밍사거리 연장형130km / 117km[8]
R-27ETAA-10 Alamo-D적외선 호밍사거리 연장형, 데이터링크 없음120km / 104km[8]
R-27AEAA-10 Alamo-E액티브 레이더 유도-130km[42]
R-27EM-반능동 레이더 호밍해군용, 저고도 목표 교전 가능[42]170km[42]
R-27PAA-10 Alamo-E패시브 레이더 유도대레이더 미사일72km
R-27EPAA-10 Alamo-F패시브 레이더 유도대레이더 미사일, 사거리 연장형110km[2]
R-27EA-액티브 레이더 유도9B-1103K 능동 탐색기 장착>130km[3]
R-27R1AA-10 Alamo-A반능동 레이더 호밍R-27R 수출형75km[9]
R-27T1AA-10 Alamo-B적외선 호밍R-27T 수출형80km[10]
R-27ER1AA-10 Alamo-C반능동 레이더 호밍R-27ER 수출형100km[11]
R-27ET1AA-10 Alamo-D적외선 호밍R-27ET 수출형80km[12]
R-27P1AA-10 Alamo-E패시브 레이더 유도R-27P 수출형, 조기 경보 통제기 등 표적-
R-27EP1AA-10 Alamo-F패시브 레이더 유도R-27EP 수출형-


3. 1. 세미 액티브 레이더 유도 방식

R-27R 미사일을 위한 9B-1101K, 관성 반능동 호밍 헤드

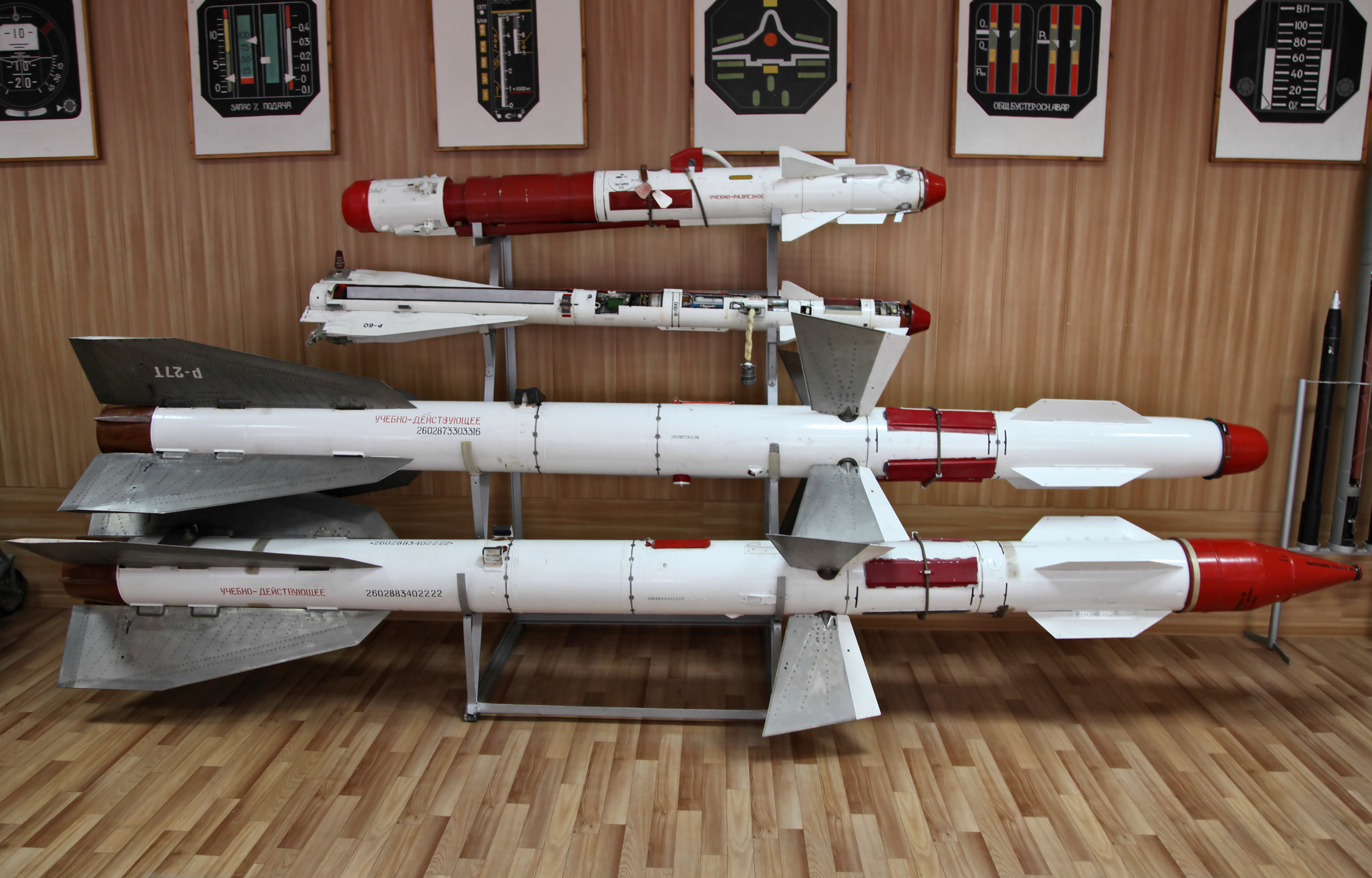

R-27T (아래에서 두 번째) 및 R-27R (아래에서 첫 번째)


빔펠 R-27 미사일 중 반능동 레이더 호밍(SARH) 방식을 사용하는 모델은 다음과 같다. 이 방식은 발사 항공기가 목표물에 지속적으로 레이더파를 조사하면, 미사일의 시커가 반사된 레이더파를 추적하여 목표를 향해 날아가는 유도 방식이다.

  • '''R-27R''' (나토 코드명: ''AA-10 Alamo-A''): 세미 액티브 레이더 유도 방식의 기본형이다.[41][8]
  • * 최대 사거리는 80km이다.[41] (다른 자료에서는 73km[8] 또는 50km로 언급되기도 한다.[36])
  • * 사용 가능 고도는 20m에서 25000m 사이이다.[8]
  • * 동일 고도에서 목표에 대한 유효 사거리는 정면에서 2km ~ 42.5km, 후면에서 0.7km ~ 7.5km이다.[8]
  • * 허용되는 최대 수직 고도 차이는 ±10km이다.[8]
  • * 탄두 중량은 39kg이며, 폭풍 파편형 또는 연속 막대형(continuous-rod) 탄두를 사용한다.[36]
  • * 제원: 전장 4.08m, 날개폭 0.772m, 직경 230mm, 발사 중량 253kg, 속도 마하 4, 레이더 근접 신관 및 접촉 신관 사용.[36]
  • '''R-27R1''': R-27R의 수출형이다.[9]
  • * 탄두 중량은 39kg이며, 최대 사거리는 75km이다.[9]
  • '''R-27ER''' (나토 코드명: ''AA-10 Alamo-C''): R-27R의 사거리 연장형이다.[8]
  • * 최대 사거리는 130km이다. (다른 자료에서는 117km[8] 또는 110km[40]로 언급되기도 한다.)
  • * 사용 가능 고도는 20m에서 27000m 사이이다.[8]
  • * 동일 고도에서 목표에 대한 유효 사거리는 정면에서 2km ~ 65.5km, 후면에서 0.7km ~ 16.5km이다.[8]
  • * 최대 허용 수직 고도 차이는 12km이다.[8]
  • * 발사 사거리가 6km 미만일 경우, 3km 미만의 저고도에서는 발사할 수 없는 제한이 있다.[8]
  • * 제원 (Missile.index[40]): 전장 4.7m, 직경 26cm, 익폭 80cm, 발사 중량 350kg, 사거리 75km, 속도 마하 4. (해당 출처는 R-27ER의 사거리를 110km로 별도 표기[40])
  • '''R-27ER1''': R-27ER의 수출형이다.[11]
  • * 탄두 중량은 39kg이며, 최대 사거리는 100km이다.[11]
  • '''R-27EM''': 해군용으로 개발된 모델이다.[42]
  • * 개량된 시커를 탑재하여 해수면 위 3m의 저고도로 비행하는 항공기와도 교전할 수 있다.
  • * 최대 사거리는 170km이다.[42] (일부 자료에서는 9B-1103K 능동 탐색기를 갖춘 모델로 분류하기도 한다.[3])


R-27R 및 R-27ER 모델은 모든 기상 조건에서 운용이 가능하며, 발사 시 기체의 과부하는 5G 미만, 롤 속도는 초당 50도 미만이어야 한다.[8] 비행 중 목표를 변경하여 재지정하는 것이 가능하며, 다른 아군기와 목표 조명 정보를 공유할 수도 있다.[8]

3. 2. 적외선 유도 방식



적외선 유도 방식의 R-27 계열 미사일은 다음과 같다.

  • '''R-27T''' (''AA-10 알라모-B''): 기본적인 적외선 호밍 방식 모델이다. Avtomatika 9B-1032 (PRGS-27) 적외선 탐색기를 사용하며, 데이터링크 기능은 없다.[8] 20m에서 25000m 고도 사이에서 운용할 수 있다. 동일 고도에서 비행하는 목표물에 대한 유효 사거리는 정면에서 접근 시 2km에서 33km 사이, 후면에서 접근 시 0km에서 5.5km 사이이다. 최대 사거리는 63km이며, 목표물과의 최대 허용 고도 차이는 ±10km이다.[8]
  • * '''R-27T1''': R-27T의 수출형으로, 39kg 탄두를 장착하며 최대 사거리는 80km이다.[10]

  • '''R-27ET''' (''AA-10 알라모-D''): R-27T의 사거리 연장형 적외선 호밍 모델이다. 무게는 348kg이며, 데이터링크 기능은 없다.[8] 20m에서 27000m 고도 사이에서 운용할 수 있다. 유효 사거리는 정면에서 접근 시 2km에서 52.5km 사이, 후면에서 접근 시 0.7km에서 12.5km 사이이다. 최대 사거리는 104km이며, 목표물과의 최대 허용 고도 차이는 12km이다.[8]
  • * '''R-27ET1''': R-27ET의 수출형으로, 39kg 탄두를 장착하며 최대 사거리는 80km이다.[12]


적외선 유도 방식(R-27T, R-27ET) 미사일은 구름이 없는 맑은 날씨에서만 사용할 수 있으며, 발사 시 항공기는 태양 방향으로부터 최소 15도, 달이나 지상의 열원 방향으로부터는 최소 4도 이상 벗어나야 한다. 미사일의 탐색기는 발사 전에 목표물을 포착해야 한다.[13] 특히 정면에서 접근하는 적기에 대해 이 미사일을 사용하면, 적기가 미사일 접근 경고를 받지 못하게 하는 효과가 있다.[14] 발사는 0에서 7g의 기동 중에도 가능하지만, 특정 조건에서는 6g으로 제한된다.[8]

R-27T 제원 [37]
항목제원
전장3.7m
직경23cm
날개 너비77cm
발사 중량254kg
사정거리40km
속도마하 4
목표 탐색 장치9B-1101K


3. 3. 액티브 레이더 유도 방식


  • '''R-27AE''': NATO 코드명 AA-10 알라모-E. 액티브 레이더 유도 방식을 사용하며, 사거리는 130km이다.[42]
  • '''R-27EA''': 9B-1103K 능동 탐색기를 장착한 버전으로, 사거리는 130km 이상이다.[3]

3. 4. 패시브 레이더 유도 방식


  • '''R-27P''': 패시브 레이더 유도 방식을 사용하는 대레이더 미사일이다. NATO 코드명은 ''AA-10 Alamo-E''이며, 최대 사거리는 72km이다.
  • '''R-27EP''': R-27P의 사거리 연장형으로, NATO 코드명은 ''AA-10 Alamo-F''이다. 최대 사거리는 110km이다.[2]
  • '''R-27P1''': R-27P의 수출형이다. 조기 경보 통제기(AWACS), 레이더 기지, 이지스함 등 적의 레이더 신호 방사원을 표적으로 삼아 공격하는 데 사용된다.
  • '''R-27EP1''': R-27P1의 사거리 연장형이다.

4. 운용 국가

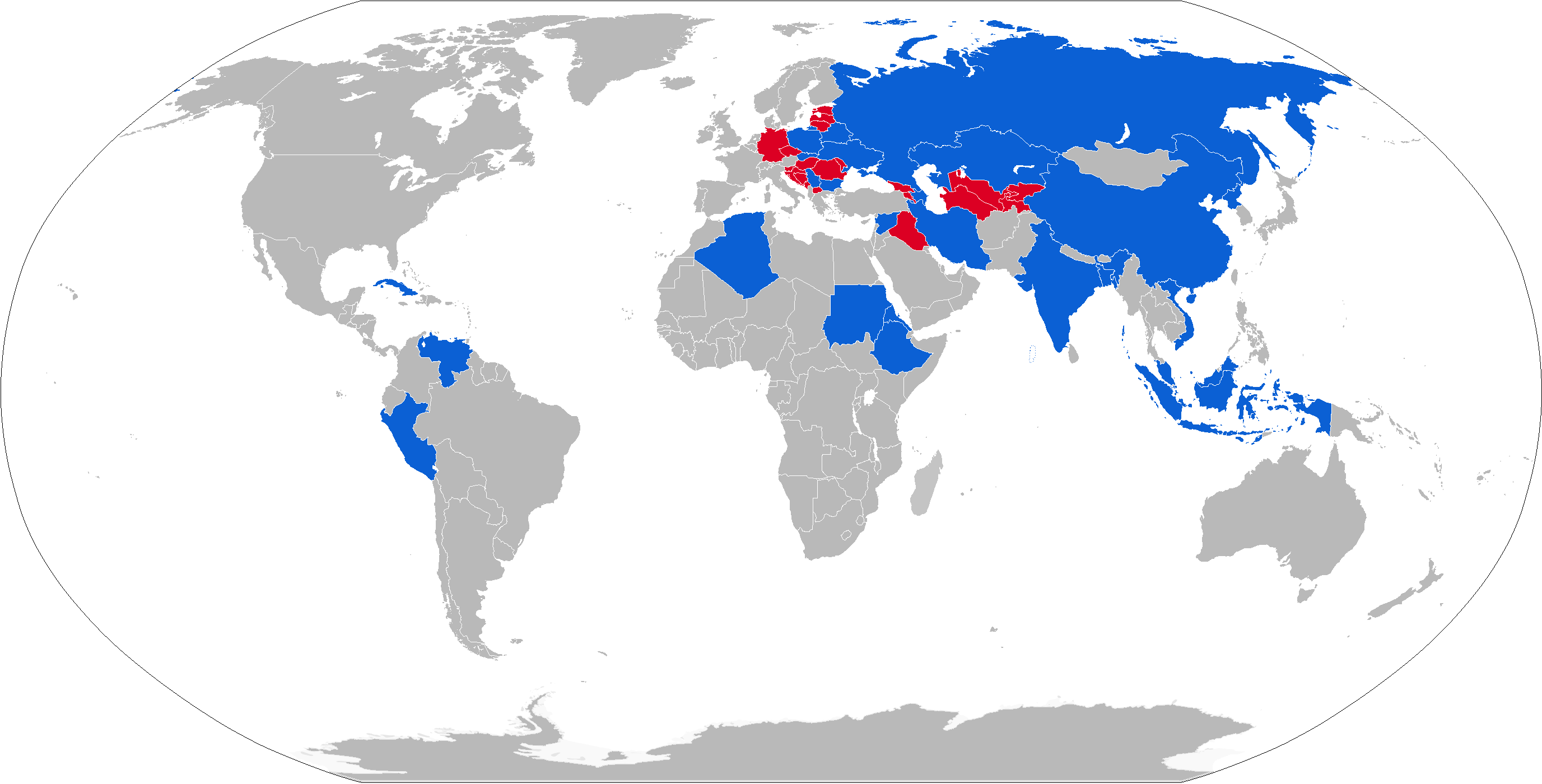

R-27 운용 국가 지도. 파란색은 현재 운용국, 붉은색은 과거 운용국이다.


빔펠 R-27 계열 공대공 미사일은 개발국인 러시아를 포함하여 아시아, 유럽, 아프리카, 아메리카 등 전 세계 여러 국가에서 운용 중이거나 과거에 운용되었다. 자세한 운용 현황은 아래 하위 문서를 참고한다.

4. 1. 현 운용국



다음은 R-27 계열 미사일을 현재 운용 중인 국가 및 단체 목록이다.

4. 2. 과거 운용국

5. 실전 기록

1991년 이라크 전쟁 당시, 이라크 조종사 쿠다이 히잡(Khudai Hijab)은 자신의 미코얀 MiG-29에서 발사한 R-27(나토 코드명: 알라모)이 미국 폭격기 B-52에 명중했다고 주장했다.[43] 그러나 미국은 이를 부인하며, 해당 사고가 아군 F-4G 와일드 위즐 전투기의 오인 사격이었다고 주장했다. 미국 측 설명에 따르면, B-52의 방어 사수가 아군 F-4G를 적기(미코얀 MiG-29)로 오인하여 화력 통제 레이더로 조준했고, 이에 위협을 느낀 F-4G가 발사한 대레이더 미사일 AGM-88 함이 B-52를 격추했다는 것이다.[44]

1999년 에리트레아-에티오피아 전쟁에서는 에리트레아의 미코얀 MiG-29와 에티오피아의 수호이 Su-27 간의 공중전이 벌어졌으며, 양측 모두 러시아 용병 조종사들이 탑승한 것으로 알려졌다.[15] 이 공중전에서 양측 모두 R-27 미사일을 발사했으나 명중 기록은 드물었다. 다만, 에티오피아의 수호이 Su-27이 발사한 R-27 미사일 한 발이 에리트레아의 미코얀 MiG-29 근처에서 폭발하여 손상을 입혔고, 해당 MiG-29는 착륙 도중 추락한 사례가 있다.

돈바스 전쟁 중이던 2014년 7월 16일, 우크라이나 공군은 자국의 Su-25 공격기가 러시아 항공우주군 소속 미코얀 MiG-29 전투기가 발사한 R-27T 미사일에 격추되었다고 주장했다.[16] 러시아 정부는 이 사건과의 관련성을 부인했다.[17]

R-27은 2022년 러시아의 우크라이나 침공 당시 러시아와 우크라이나 양측 모두에 의해 사용되었다.[18][19]

예멘 내전 (2015년~현재)에서는 후티 반군이 R-27T 공대공 미사일을 지대공 미사일로 개조하여 사용했다. 2018년 1월 7일 공개된 영상에는 개조된 R-27T가 전방 감시 적외선(FLIR) 카메라에 포착된 사우디 주도 연합군 전투기를 타격하는 모습이 담겼다. 후티 반군은 F-15를 격추했다고 주장했다.[20][21] 후티 반군은 이후 항공기 잔해 영상을 공개했으나, 일련번호 분석 결과 해당 기체는 사우디군이 운용하는 파나비아 토네이도 전투기일 가능성이 제기되었다.[22] 다음 날인 1월 8일, 사우디 통신사는 예멘 상공에서의 항공기 손실을 인정했으나 기종은 명시하지 않았고, 추락 원인을 '기술적 문제'라고 발표하며 조종사들은 무사히 구조되었다고 밝혔다.[23]

2018년 3월 21일, 후티 반군은 사다 주 상공에서 사우디군의 F-15 전투기를 타격하는 영상을 공개하며 격추 가능성을 시사했다.[24] 영상에는 지대공 용도로 개조된 R-27T 미사일이 발사되어 F-15에 명중하는 장면이 담겨 있다. 이전 사례와 마찬가지로 명중은 확인되었으나 격추 여부는 불분명했다. 사우디군은 F-15가 미사일에 맞은 사실은 인정했지만, 기체가 무사히 기지로 귀환했다고 발표했다.[25][26] 사우디 공식 발표에 따르면 이 사건은 현지 시간 오후 3시 48분경 사다 공항 인근에서 발생했다.[27][4]
