1. 개요
DF-5는 중화인민공화국이 개발한 대륙간 탄도 미사일(ICBM)이다. 1971년 최초 시험 발사 후 1981년 실전 배치되었으며, 중국발사기술연구원의 투서어의 지도 아래 설계되었다. DF-5는 지하 사일로 발사 방식과 개량형 DF-5A, 다탄두(MIRV)를 탑재하는 DF-5B, 트럭 이동식 DF-5C 등의 파생형이 있다. DF-5는 최대 12,000km, DF-5A와 DF-5B는 13,000km의 사거리를 가지며, 핵탄두를 탑재한다. DF-5는 펑바오 1호 우주 발사체 및 창정 2호 로켓 개발에도 활용되었으며, 현재는 중국 인민해방군 로켓군에서 운용한다.
더 읽어볼만한 페이지
- 중화인민공화국의 핵무기 - DF-21
DF-21은 중국의 둥펑 계획에 따라 개발된 고체 연료 방식의 중거리 탄도 미사일로, 사거리 연장과 정밀도 향상을 거쳤으며, 특히 DF-21D는 세계 최초의 대함 탄도 미사일로 미국의 항공모함 전력에 대한 접근 거부 능력 획득을 목표로 개발되어 사우디아라비아에도 수출되었다. - 중화인민공화국의 핵무기 - CJ-10
CJ-10은 중국이 개발한 아음속 순항 미사일로, 최대 사거리는 1,500km이며, H-6K 폭격기에서 발사 시 3,000km까지 도달하여 하와이 미군 기지를 공격할 수 있다. - 1971년 우주 개발 - 데이비드 스콧
데이비드 스콧은 미국의 시험 비행사이자 전직 NASA 우주비행사로, 제미니 8호에서 인류 최초 우주 도킹에 성공하고 아폴로 15호에서 달 탐사 및 제네시스 암석 채취 등의 과학적 성과를 거두었으며, 이후 NASA 드라이든 비행 연구 센터장을 역임했다. - 1971년 우주 개발 - 아폴로 15호
아폴로 15호는 1971년 발사된 미국의 아폴로 계획 중 9번째 유인 미션으로, 달 탐사차를 처음 사용하여 해들리 계곡과 아펜니노 산맥 일대를 탐사하고 월석을 채취하는 등 과학적 탐사에 중점을 둔 J-미션이었으나, 승무원들의 우표 소지 논란이 있었다. - 중화인민공화국의 미사일 - DF-16
DF-16은 중국이 개발한 탄도 미사일로, 2단 고체연료를 사용하며 사거리는 1,200km이고 DF-11, DF-15의 후속으로 개발되어 2010년대 초반에 실전 배치되었다. - 중화인민공화국의 미사일 - DF-2
DF-2는 소련 미사일을 기반으로 중국에서 개발된 최초의 중거리 탄도 미사일로, 핵탄두 탑재를 목표로 개발되었으며 개량형인 DF-2A는 중국 최초의 핵미사일 시스템으로 실전 배치되어 핵확산 논란을 일으키기도 했다.
| DF-5 | |
|---|---|
| 미사일 정보 | |
| 이름 | DF-5/CSS-4 |
| 종류 | 대륙간 탄도 미사일 |
| 원산지 | 중화인민공화국 |
| 사용 국가 | 중국 인민해방군 로켓군 |
| 제조사 | 제211 공장 (수도항천기계공사) |
| 설계 | 제7기계공업부 제1연구원 → 항천공업부 제1연구원 → 항공항천공업부 제1연구원 → 항천과학기술집단 운재화전기술연구원 |
| 발사 플랫폼 | 사일로 |
| 제원 | |
| 길이 | 32.6m |
| 직경 | 3.35m |
| 발사 중량 | 183톤 |
| 엔진 | 2단 액체 추진 로켓 (UDMH/NTO) |
| 추진 방식 | 1단: 4 x YF-20 |
| 1단 엔진 추력 | 4 x 686 kN = 2,746 kN |
| 2단 엔진 추력 | 1 x 686 kN |
| 성능 | |
| 사거리 | 13,000~16,000km |
| 탄두 | DF-5 & DF-5A: 1개 DF-5B & DF-5C: MIRV (12개 탄두) |
| 탄두 위력 | 단일 탄두: 4~5Mt MIRV: 12 x 1Mt |
| 정확도 | ~800m CEP |
| 속도 | 마하 22 (26,950km/h; 7.486km/s) |
| 탑재 중량 | 8000kg |
| 유도 방식 | 관성 + 온보드 컴퓨터 |
| 기타 | |
| 개발 기간 | DF-5: 1965년 3월 ~ 1981년 DF-5A: 1983년 11월 ~ 1986년 DF-5B: ~2015년경 |
| 배치 | 1981년~현재 |
| 명칭 | |
| 로마자 표기 | Dong-Feng-5 |
2. 역사
DF-5는 1971년 최초 시험 발사되었고, 1980년 5월 마지막 시험 발사를 거쳐 1981년 2기가 시범 배치되었다.[8] 2단 액체연료를 사용하며, 사거리는 10,000~12,000km, 5Mt급 수소폭탄을 탑재하여 미국 동부의 뉴욕, 워싱턴을 핵공격할 수 있는 최초의 중국 ICBM이었다.
DF-5는 중국발사기술연구원(CALT)의 투서어의 지도 아래 리쉬어가 부수석 디자이너를 맡아 설계되었다. 중국 211 공장(수도항천기계공사, 수도기계창)에서 생산되었다.
1986년 사거리 15,000km 이상, 정확도 개선된 DF-5A 개발이 시작되었고,[8] 투하 중량이 7,000kg에서 10,200kg으로 증가했다.
DF-5/-5A는 미사일 기지 1곳당 4~10개 지하 사일로에 배치되었다. 허난성뤄양시뤄닝현, 허베이성장자커우시쉬안화현, 티베트 자치구암둬현 3곳에 처음 배치되었고, 허베이성헝수이시징현, 허난성싼먼샤시루스현에도 추가 배치되었다. 제20기지 및 제25기지에는 예비 미사일 보관 가능성이 제기되었다. 2005년경부터 고체 추진제 DF-31A로 대체가 진행되었지만, DF-5A는 여전히 실전 배치 상태이다.[22]
2012년 자료[26]에 따르면 DF-5A는 허난성싼먼샤시루스현 제54기지 제801미사일 여단, 허난성뤄양시롼촨현 제54기지 제804미사일 여단, 후난성화이화시징저우 먀오족 둥족 자치현 제55기지 제803미사일 여단 3곳에 배치되었다. 밀리터리 밸런스 2016년 판에는 DF-5A는 2개, DF-5B는 1개 미사일 여단에서 운용 중이라고 기록되었다.[24]
2. 1. 개발 경위
1965년 3월, 제7기계공업부 제1연구원(현 중국우주과학기술집단공사 운반로켓 기술연구원)은 향후 8년 동안 4종의 탄도 미사일을 완성하는 '8년 4탄' 계획을 중앙군사위원회에 제안했다.[20] 이 계획에는 최대 사거리 4,000km, 탑재량 2,200kg의 DF-4 (IRBM)와 최대 사거리 12,000km, 탑재량 3,000kg 초과의 DF-5 (ICBM)를 각각 1970년과 1972년까지 완성시키는 것이 명시되어 있었다.1967년 7월, 제1연구원은 DF-4 개발을 중지하고 DF-5 개발에 집중할 것을 제안했다. DF-5의 사거리와 탑재량이 DF-4의 공격 대상도 포함할 수 있다고 판단했기 때문이다. 그러나 정치 지도부는 DF-5 개발의 기술적 난이도를 고려하여 두 미사일 개발을 병행하도록 지시했다.[20]
DF-5 개발에는 대추력 엔진 개발, 비행 제어에 새로운 최적 제어 이론 도입, 고강도 신형 알루미늄 합금 사용, Penetration aid|페네트레이션 에이드영어를 도입한 핵탄두 방출 장치 개발 등 네 가지 신기술이 필요했다. 개발진의 노력으로 1971년 9월 10일, DF-5의 첫 발사 시험이 성공했다.[20]
1969년 3월, 중소 국경 분쟁으로 소련의 위협을 다시 인식한 중국 정부는 DF-5 개발을 서둘렀다. 1970년대 후반 개발 속도가 빨라졌고, 1980년 5월 18일과 21일에는 남태평양 서부를 향해 실탄두를 탑재하지 않은 발사 시험이 성공적으로 실시되었다.[20]
중국 지도부는 생존성과 실효성 검토를 거쳐 지하 사일로 발사 방식을 채택했다. '319 계획'에 따라 1980년 말까지 2기의 시험용 미사일 사일로가 완성되었고, 1981년 8월부터 실전 부대에 배치되기 시작했다.[20]
1983년 11월 10일, DF-5의 사거리, 운용성, 신뢰성 개선을 위한 근대화형 DF-5A 개발이 시작되었고, 1986년 12월 19일에 완료되었다.[20][22]
3. 파생형
DF-5는 1965년 개발이 시작되어 1971년 첫 시험 발사에 성공한 중국 최초의 대륙간 탄도 미사일(ICBM)이다. 초기에는 DF-4 개발도 병행되었으나, "큰 것이 작은 것을 겸한다"는 논리에 따라 DF-5 개발에 집중하기로 결정되었다. 1980년 남태평양을 향한 시험 발사에 성공한 후 실전 배치되기 시작했다.[20]
DF-5는 지하 사일로에 배치되며, 생존성과 실효성을 높이기 위해 장강에 띄운 배, 철도 이동 발사 방식 등 다양한 발사 방식이 검토되었으나 지하 사일로 발사 방식이 채택되었다. DF-5 시리즈는 2단 액체 연료 로켓으로, 전장은 36m, 직경은 3.35m, 발사 중량은 183톤이다.[22] 안정 날개가 없는 것이 특징이며, 미국의 타이탄 II 탄도 미사일보다 약간 크다.
DF-5는 관통 보조 능력을 갖추고 있으며, 적의 미사일 방어(BMD) 시스템을 교란하기 위해 실제 핵탄두와 함께 미끼 및 채프를 방출하는 장치가 미사일 최상단에 탑재되어 있다.[20][22]
개량을 통해 DF-5A, DF-5B, DF-5C 등의 파생형이 개발되었다. DF-5A는 DF-5의 정확도를 개선한 개량형이며, DF-5B는 다탄두(MIRV)를 탑재한 개량형이다. DF-5C는 트럭 이동식 발사대에 탑재된 최신형이다.
| 형식 | 배치 방식 | 사거리 | 탄두 | 비고 |
|---|---|---|---|---|
| DF-5 | 지하 사일로 | 12,000 km | 5Mt 수소폭탄 1개 | [22] |
| DF-5A | 지하 사일로 | 13,000 km | 5Mt 수소폭탄 1개 | 정확도 개선 [22] |
| DF-5B | 지하 사일로 | 13,000 km | MIRV 3~8발 | 일부 자료에서는 최대 12발[18] |
| DF-5C | 트럭 이동식 | 15,000 km | MIRV 10발 | 일부 자료에서는 최대 12발[19] |
3. 1. DF-5B
2015년 펜타곤 보고서에 따르면, DF-5A를 다탄두(MIRV)로 개량한 것이 DF-5B이다. DF-5B는 2015년 9월 3일 제2차 세계 대전 종전 70주년 기념 베이징 열병식에서 공개되었다.[16][17] 미국은 중국이 보유한 DF-5 20발 중 10발이 DF-5B일 것으로 추정했다.[2][3][11][12][13]미국 국방부(DoD)는 중국이 약 83기의 DF-5 ICBM을 보유하고 있으며, 그중 50기가 MIRV를 탑재한 DF-5B 변형이라고 추정했다. 중국은 수십 년 동안 MIRV 탄두를 배치할 기술을 가지고 있었지만, 미국의 지상 배치 미사일 방어(ballistic missile defense system) 시스템 개발에 대한 대응으로 최근에서야 이를 시작한 것으로 보인다.[18]
3. 2. DF-5C
2017년 1월 20일, 도널드 트럼프 미국 대통령 취임식 날, 중국은 지하 사일로형이던 DF-5B를 트럭 이동식 DF-5C로 개량하여 최초로 시험 발사했다. 시험 발사는 산시성 타이위안 위성발사센터에서 서부 사막 지대를 향해 실시되었다.[19]중국은 북한과의 접경 지역에 DF-5C와 DF-41 대륙간 탄도 미사일(ICBM)을 배치했다고 밝혔다. 이는 핵탄두를 탑재할 수 있는 ICBM의 배치로, 한국에 대한 군사적 압박을 강화하는 조치로 해석될 수 있다.
4. 기술적 특징
DF-5는 중국발사기술연구원(CALT)의 투서어 屠守锷가 설계하고 리쉬어 [李绪鄂]가 부수석 디자이너를 맡아 개발한 대륙간 탄도 미사일(ICBM)이다. 중국의 211 공장(수도항천기계공사, 수도기계창)에서 생산되었다.
DF-5는 2단 액체 연료 로켓으로, 1단과 2단 모두 비대칭 디메틸히드라진(UDMH)을 연료로, 사산화 이질소를 산화제로 사용한다.[22] 1단에는 70톤 추력의 YF-20 엔진 4기를 클러스터화하여 사용하며, 짐벌식 비행 제어 방식을 채택했다. 2단에는 YF-20에서 파생된 YF-22 엔진 1기와 4기의 버니어 엔진을 사용하며, 버니어 엔진을 이용한 비행 제어 방식을 사용한다.[22]
기체는 Al-Cu 계 알루미늄 합금을 사용하여 강도를 높였다.[20] DF-5는 관성 유도 방식을 사용하며, 자이로 센서, 가속도 센서, 기재 컴퓨터를 통해 최적의 비행 경로를 계산한다.[20] 또한, 적의 BMD 시스템을 교란하기 위해 미끼 및 채프를 방출하는 관통 보조 장치를 탑재하고 있다.[20][22]

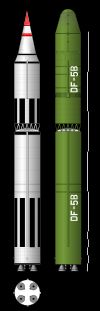

DF-5의 크기는 전장 36m, 직경 3.35m, 발사 중량 183톤으로, 미국의 타이탄 II 탄도 미사일보다 약간 크다.[22] 미사일 사일로에 격납하기 쉽도록 안정 날개는 없다.
DF-5는 1971년 첫 시험 발사, 1980년 5월 최종 시험 발사를 거쳐 1981년에 2기가 시험 배치되었다.[8] 1986년부터는 사거리와 정확도를 개선한 DF-5A 개발이 시작되었다.[8]
DF-5, DF-5A, DF-5B의 주요 제원은 다음과 같다.[22]
| 구분 | DF-5 | DF-5A | DF-5B |
|---|---|---|---|
| 사거리 | 12,000km (탄두 3,900kg) | 13,000km (탄두 3,200kg) | 13,000km (탄두 3,200kg) |
| 핵탄두 | 1~3MT 핵탄두 1기 | 1~3MT 핵탄두 1기 | 150~350kT 핵탄두 3기 (MIRV) |
| 평균 오차 반경(CEP) | 800m | 500m | 500m |
5. 핵탄두
미션 임파서블: 폴아웃에서는 테러범들이 5Mt 플루토늄 수소폭탄 3개를 터뜨리려는 것을 에단 헌트가 막는 장면이 나온다. 5Mt 플루토늄 수소폭탄으로 전 세계에서 유명한 것은 중국의 둥펑 5호 ICBM이다.[22]
DF-5는 적의 BMD 시스템을 교란하기 위해 실제 핵탄두와 함께 미끼 및 채프를 방출하는 장치를 미사일 최상단에 탑재하여 관통 보조 능력을 갖추고 있다.[20][22]
DF-5 기본형과 현대화형 DF-5A의 핵탄두 핵 출력은 모두 1~3MT이다. 최신형 DF-5B는 MIRV화되어 핵탄두를 3발 탑재하며, 각 핵탄두의 핵 출력은 150~350kT이다.[22]
6. 배치
초기 DF-5는 높은 산 아래 터널에 수평으로 보관되었으며, 발사 전에는 터널 밖으로 옮겨져 약 2시간 동안 연료를 주입해야 했다.[9] 1981년에는 중국 중부에 2기의 DF-5를 미사일 사일로에 배치하는 작업이 완료되었다. 사일로에 배치된 DF-5A는 즉시 발사 대기 상태를 유지할 수 있었다.[9]
중국은 미사일의 생존성을 높이기 위해 실제 운용 사일로와 유사한 구조를 가진 다수의 가짜 사일로를 건설했다.[9]

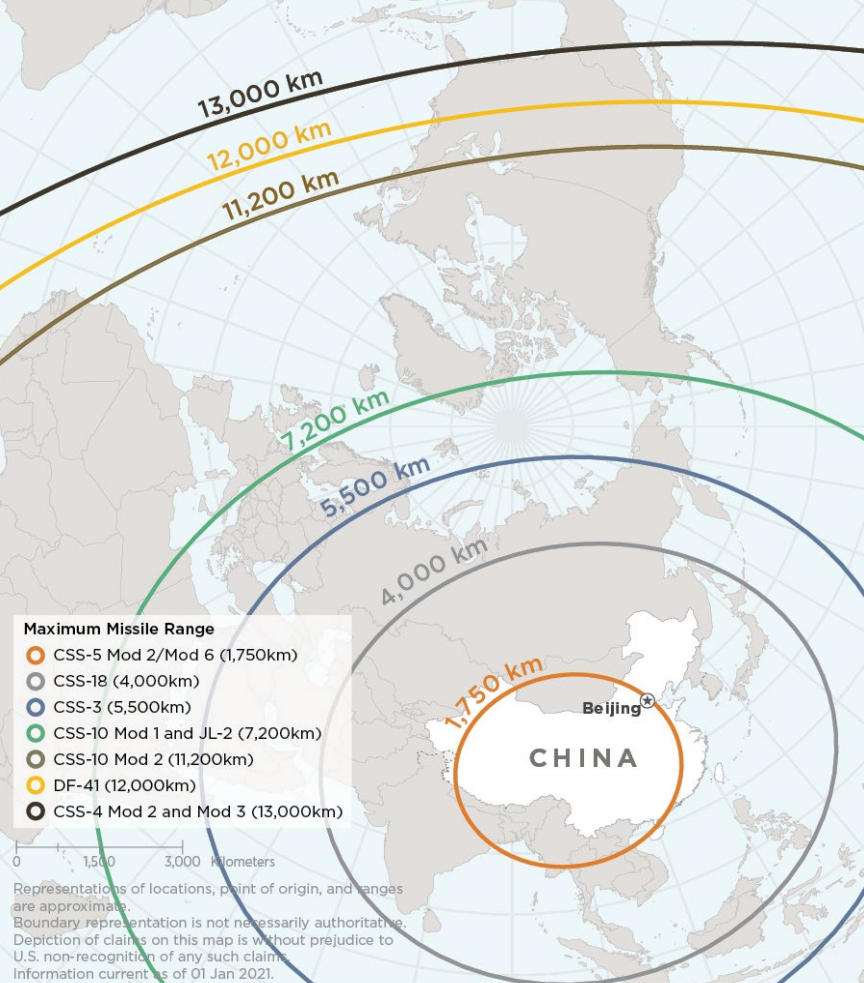

미국 국립 항공우주 정보 센터에 따르면, 1998년 기준으로 DF-5는 "약 25기"가 배치되었고,[9] 1999년부터 2008년까지는 일반적으로 20기가 배치된 것으로 추정되었다.[9] 2017년에는 약 20개의 DF-5 발사기가 운용 중이었다.[10]
DF-5 시리즈는 미사일 사일로에 격납되어 발사된다. 중국은 진짜 미사일 사일로 외에 발사 능력이 없는 얕은 가짜 미사일 사일로를 많이 건설하여, 진짜 미사일 사일로에 격납된 미사일을 불규칙적으로 이동시키지 않는 방식으로 운용하는 것으로 보인다.[20]
2010년 미국 국방부 보고서에 따르면, 20발의 DF-5A 미사일과 발사 장치(지하 사일로)가 실전 배치 상태에 있으며, 4발 또는 5발의 미사일이 예비로 보관 상태에 있다고 한다.[25] 2016년 밀리터리 밸런스에 따르면, 20개의 지하 사일로에 DF-5A가 배치되어 있는 것으로 추정된다.[24]
DF-5/-5A는 미사일 기지 1곳당 4개에서 10개의 지하 사일로에 배치되어 온 것으로 여겨진다.[22] 2012년 자료[26]에 따르면 DF-5A는 허난성싼먼샤시루스현의 제54기지 제801미사일 여단, 허난성뤄양시롼촨현의 제54기지 제804미사일 여단, 후난성화이화시징저우 먀오족 둥족 자치현의 제55기지 제803미사일 여단의 3곳에 배치되어 있다고 한다.
밀리터리 밸런스 2016년 판에 따르면, DF-5A는 2개 미사일 여단, DF-5B는 1개 미사일 여단에서 운용되고 있다.[24]
7. 우주발사체
DF-5는 펑바오 1호 우주 발사체 개발에 활용되었으며,[20] CZ-2A와 CZ-2C 발사체는 DF-5를 기반으로 개발되었다.
8. 운용
중국 인민해방군 로켓군은 DF-5를 유일하게 운용하는 부대이다.
