록칩
1. 개요
록칩(Rockchip)은 ARM 아키텍처 기반의 시스템 온 칩(SoC) 설계 회사이다. 주로 ARM Cortex-A 계열 CPU와 Mali, PowerVR GPU를 사용하며, RK3399, RK3588, RK3288, RK3566, RK3326, RK3308, RV1108 등 다양한 제품군을 선보였다. 록칩은 오픈 소스 지원을 통해 개발자들에게 하드웨어 문서, 소프트웨어 개발 리소스 등을 제공하며, 태블릿 SoC 시장에서 올위너, 미디어텍 등과 경쟁한다. 또한 인텔과의 협력을 통해 x86-64 아키텍처 기반의 프로세서를 출시하기도 했다.
| native_name: 瑞芯微电子股份有限公司 | |
| 회사 종류 | 공개 |
|---|---|
| 설립 | 푸저우 (2001년) |
| 설립자 | 알 수 없음 |
| 본사 위치 | 푸저우, 푸젠성 |
| 서비스 지역 | 전 세계, 주로 중국 |
| 주요 인물 | 민 리 (최고 경영자) 펑 천 (부사장) |
| 산업 분야 | 팹리스 반도체 소비자 가전 |
| 제품 | 반도체, SoC (시스템 온 칩) |
| 직원 수 | 700+ (2017년) |
| 웹사이트 | www.rock-chips.com |
| 이전 이름 | 알 수 없음 |
|---|---|
| 운명 | 알 수 없음 |
| 전신 | 알 수 없음 |
| 후신 | 알 수 없음 |
| 소유주 | 알 수 없음 |
| 모회사 | 알 수 없음 |
| 자회사 | 알 수 없음 |
-
2001년 설립된 컴퓨터 기업 -
ADATA
ADATA는 2001년 대만에서 설립되어 메모리 모듈, SSD, 외장 스토리지, USB 드라이브 등을 생산하는 기술 기업으로, XPG 게이밍 기어 브랜드를 런칭하고 LED 조명, 파워트레인 등으로 사업을 다각화하며 캐릭터 마케팅, ESG 경영을 추구한다. -
시스템 온 칩 -
애플 실리콘
애플 실리콘은 애플이 자체 설계한 시스템 온 칩(SoC) 제품군으로, 아이폰, 아이패드, 맥 등 다양한 애플 기기에 사용되며 A, H, M, R, S, T, U, W 시리즈 및 M 시리즈 보조 프로세서로 구성된다. -
시스템 온 칩 -
미디어텍
미디어텍은 1997년 설립된 대만의 반도체 설계 회사로, 스마트폰 칩셋 공급업체로 성장하여 2020년 퀄컴을 제치고 세계 최대 규모가 되었으며, AIoT 등 다양한 분야로 사업을 확장하고 탄소 순 배출량 제로를 목표로 한다. -
ARM 아키텍처 -
XScale
XScale은 인텔이 개발한 32비트 ARM 아키텍처 기반의 프로세서 제품군으로, 스마트폰, PDA, 라우터 등 다양한 기기에 사용되었다. -
ARM 아키텍처 -
스펙터 (버그)
스펙터는 2017년에 발견된 CPU 보안 취약점으로, 추측 실행의 부작용을 악용하여 다른 프로그램의 메모리 영역에 접근하게 하며, 인텔, AMD, ARM 등 다양한 제조사의 프로세서에 영향을 미친다.
2. 제품
록칩은 ARM 아키텍처를 채용하여 다양한 모바일 기기와 응용 분야에 적합한 SoC(System-on-Chip)를 개발 및 판매하고 있다.
2.1. 주요 제품군
록칩은 다양한 종류의 프로세서를 개발 및 판매하고 있으며, 주요 제품군은 다음과 같다.
* RK3588은 록칩의 최신 주력 SoC이다. 좀 더 작은 버전인 RK3588S가 있다. 자세한 내용은 #RK3588과 #RK3588S를 참조하라.
* RK3399는 록칩의 이전 주력 제품이자 RK3588의 전신이다.
* RK3566은 RK3288의 후속 제품이다.
* RK3288은 고성능 IoT 플랫폼에 사용된다.
* RK3326 및 PX30은 2018년에 발표되었으며 AI용으로 판매되었다.
* RK3308은 주류 기기를 위한 엔트리 레벨 제품군이다.
* RV1108은 AI/컴퓨터 비전 영역에 사용된다.
2.1.1. RK3588
RK3588은 록칩의 최신 주력 SoC(System-on-Chip)이다. CPU는 8nm 공정으로 제조되었으며, DynamIQ 구성의 4개의 Cortex-A76 코어와 4개의 Cortex-A55 코어를 탑재하여 고성능과 저전력 소비를 모두 만족시킨다. GPU로는 Mali-G610 MP4를 탑재하여 뛰어난 그래픽 처리 성능을 제공한다.
또한, RK3588은 6 TOPS(초당 테라 연산)의 성능을 가진 NPU(신경망 처리 장치)를 내장하여 인공지능 관련 작업 처리 능력을 향상시켰다. 이 칩은 8K 해상도의 비디오 디코딩과 4K 해상도의 비디오 인코딩을 지원하여 고화질 멀티미디어 콘텐츠를 처리할 수 있다.
2.1.2. RK3588S
RK3588의 저전력 버전이다.
2.1.3. RK3399 (OP1)

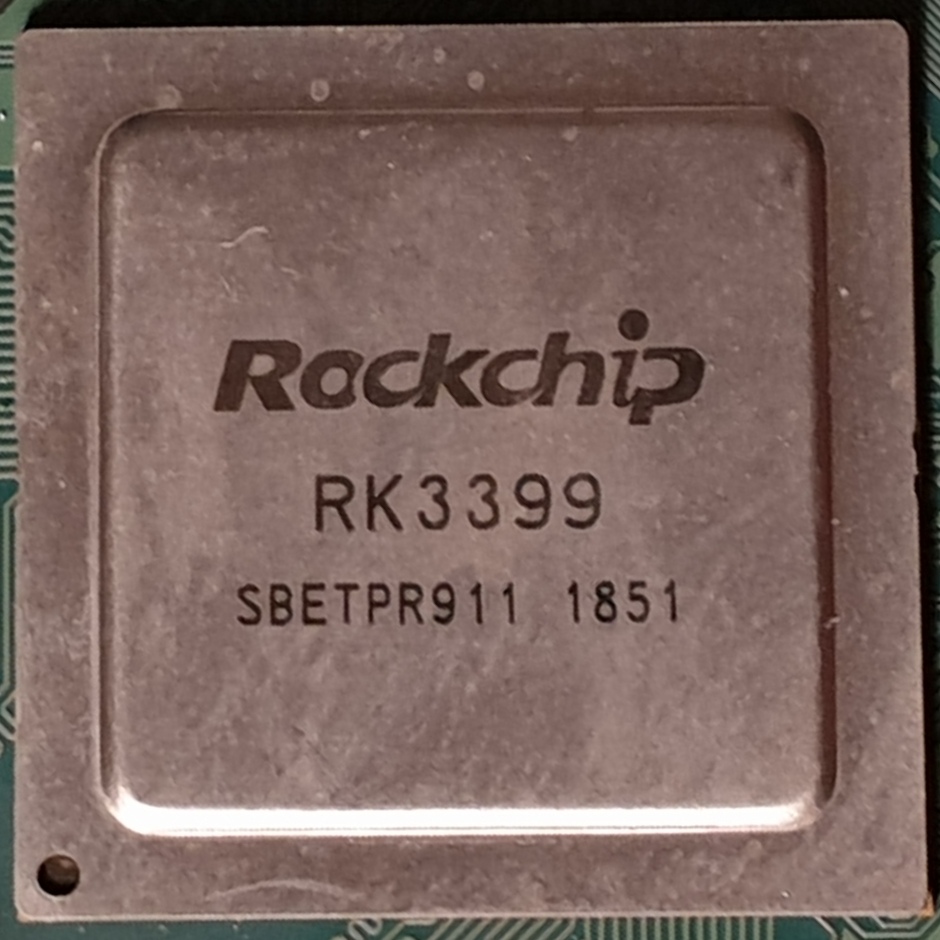

RK3399는 록칩의 이전 주력 제품이자 RK3588의 전신이다. 2016년 2월 모바일 월드 콩그레스(Mobile World Congress)에서 ARM이 발표했으며, "OP1"이라는 명칭으로 크롬북(Chromebook)에 사용될 것을 염두에 두고 제작되었다.
듀얼 Cortex-A72 및 쿼드 Cortex-A53 CPU와 Mali-T860MP4 GPU를 탑재하여 컴퓨팅 및 멀티미디어 성능을 제공한다. 또한 소프트웨어는 여러 API(OpenGL ES 3.2, Vulkan 1.0, OpenCL 1.1/1.2, OpenVX 1.0, AI 인터페이스는 TensorFlow Lite/AndroidNN API)를 지원한다.
| CPU | GPU | 메모리 | 비디오 디코더 | 비디오 인코더 | 디스플레이 인터페이스 | ISP | 카메라 센서 인터페이스 | USB | 디지털 오디오 인터페이스 |
|---|---|---|---|---|---|---|---|---|---|
| 듀얼 Cortex-A72 + 쿼드 Cortex-A53, 64비트 CPU | Mali-T860 GPU | 듀얼 채널 DDR3-1866/ DDR3L-1866/LPDDR3-1866/LPDDR4, eMMC 5.1 | 최대 4KP60 H.265/H.264/VP9 | 최대 1080P30 H.264 | HDMI2.0, 2 x MIPI DSI, eDP | 13M | 듀얼 채널 MIPI CSI-2 수신 인터페이스 | 듀얼 USB 3.0 (Type-C 지원) | 1× I²S/PCM(2ch) 2× I²S(8ch), S/PDIF |
RK3399 기반 소비자용 제품은 다음과 같다.
* 아수스 크롬북 플립 C101PA-DB02
* 아수스 크롬북 태블릿 CT100
* 삼성전자 크롬북 플러스
2.1.4. RK3566

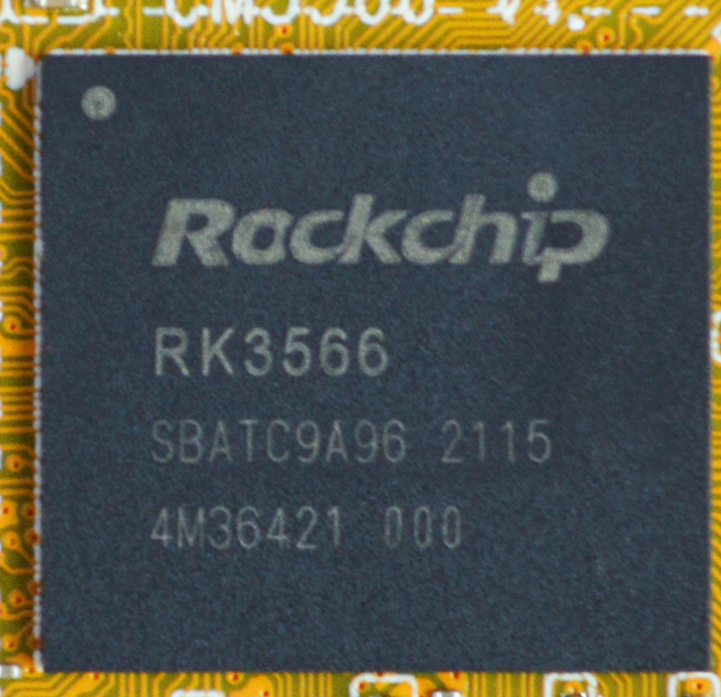

RK3566영어은 RK3288의 후속 제품으로, 쿼드 코어 Arm A55 CPU와 Arm Mali G52 GPU를 탑재하여 성능이 향상되었다. 이 칩을 기반으로 한 보드는 Pine64, Boardcon 등에서 2021년 초에 판매될 예정이다.
| RK3566 | CPU | GPU | 외부 메모리 인터페이스 | 비디오 디코더 | 비디오 인코더 | 디스플레이 인터페이스 | ISP | 카메라 센서 인터페이스 | USB | 디지털 오디오 인터페이스 |
|---|---|---|---|---|---|---|---|---|---|---|
| 쿼드 코어 ARM Cortex-A55, Neon 및 FPU, 22 nm 공정, 최대 2.0 GHz | Mali-G52 | DDR4/DDR3L/LP4/LP4x/LP3 | 4KP60 H.264/H.265/VP9 | 1080P60 H.264, H.265 | LVDS/MIPI DSI, HDMI 2.0, eDp, Eink | HDR 8M | MIPI-CSI2, 1x4-lane/2×2-lane | USB 2.0 HOST, USB2.0 OTG 1× USB 3.0 HOST | 8ch PDM, SPDIF OUT |
2.1.5. RK3288
RK3288은 쿼드 코어 Cortex-A17 CPU 및 Mali-T760MP4 GPU를 탑재한 고성능 IoT 플랫폼으로, 4K 비디오 디코딩 및 4K 디스플레이 출력을 지원한다. 자동 판매기, 상업용 디스플레이, 의료 장비, 게임, 지능형 POS, 인터랙티브 프린터, 로봇, 산업용 컴퓨터 등 다양한 산업 분야의 제품에 적용된다.
RK3288 리눅스 소스 코드 및 하드웨어 문서는 GitHub 및 위키 오픈소스 웹사이트에서 확인할 수 있다.
| CPU | GPU | 외부 메모리 인터페이스 | 비디오 디코더 | 비디오 인코더 | 디스플레이 인터페이스 | ISP | 카메라 센서 인터페이스 | USB | 디지털 오디오 인터페이스 |
|---|---|---|---|---|---|---|---|---|---|
| 쿼드 코어 Cortex-A17 | Mali-T760MP4 GPU | 듀얼 채널 DDR3/DDR3L/LPDDR2/LPDDR3, SLC/MLC/TLC 낸드 플래시, eMMC4.5 | 최대 4KP60 H.265/H.264/VP9 | 최대 1080P30 H.264 | HDMI2.0, 2× MIPI DSI, LVDS, eDP, 병렬 RGB | 13M | 병렬 CIF, MIPI CSI-2 | 1× USB 2.0 OTG, 2× USB 2.0 HOST | 1× I2S(8ch), S/PDIF |
2.1.6. RK3326 및 PX30

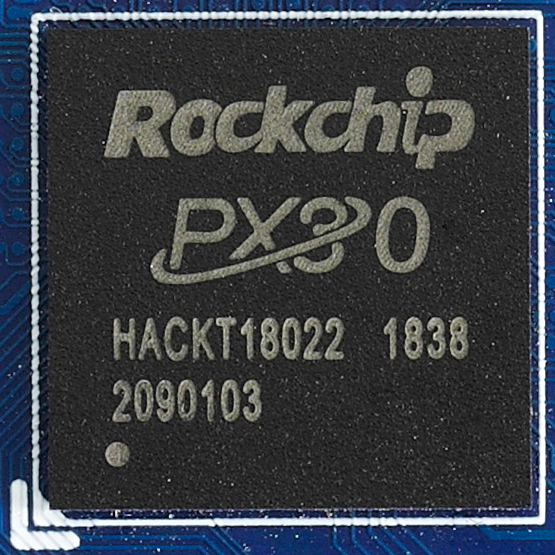

RK3326 및 PX30은 2018년에 발표되었으며 AI용으로 판매되었다. PX30은 RK3326의 변종으로, IoT 시장을 목표로 하며 듀얼 VOP를 지원한다. Arm의 CPU Cortex-A35 및 GPU G31을 사용한다.
| 기능 | CPU | GPU | 외부 메모리 인터페이스 | 비디오 디코더 | 비디오 인코더 | 디스플레이 인터페이스 | ISP | 카메라 센서 인터페이스 | USB | 디지털 오디오 인터페이스 |
|---|---|---|---|---|---|---|---|---|---|---|
| PX30 | 쿼드 코어 Cortex-A35 | Mali-G31 GPU | 32비트 DDR4-1600/DDR3/L-1600/ LPDDR3-1600/LPDDR2-1066, MLC NAND, Nor FLASH, eMMC 4.5 | 1080P60 H.264/H.265 | 1080P30 H.264 | MIPI DSI, 병렬 RGB, LVDS, *듀얼 VOP 지원 | 8M | MIPI CSI 및 DVP 센서 인터페이스 | USB2.0 HOST&OTG | 2× I2S/PCM(2ch) 1× I2S/TDM(8ch) 1× PDM(8ch) |
| RK3326 | 쿼드 코어 Cortex-A35 | Mali-G31 GPU | 32비트 DDR4-1600/DDR3/L-1600/ LPDDR3-1600/LPDDR2-1066, MLC NAND, Nor FLASH, eMMC 4.5 | 1080P60 H.264/H.265 | 1080P30 H.264 | MIPI DSI, 병렬 RGB, LVDS | 8M | MIPI CSI 및 DVP 센서 인터페이스 | USB2.0 OTG | 2× I2S/PCM(2ch) 1× I2S/TDM(8ch) 1 x PDM(8ch) |
2.1.7. RK3308
RK3308은 주류 기기를 위한 엔트리 레벨 제품군이다. 이 칩은 다양한 오디오 입력 인터페이스를 갖추고 있으며, 음성 활성화 감지(VAD) 기능이 내장되어 있어 에너지 효율성이 뛰어나다.
2.1.8. RV1108
RV1108영어의 발표는 록칩이 AI/컴퓨터 비전 영역으로 이동했음을 나타낸다.
CEVA DSP가 내장된 RV1108영어은 360° 비디오 카메라, IPC, 드론, 차량용 캠코더, 스포츠 DV, VR 등을 포함한 스마트 카메라에 전원을 공급한다. 또한 통합된 알고리즘을 통해 새로운 소매 및 지능형 마케팅 애플리케이션에 배포되었다.
| CPU | DSP | 외부 메모리 인터페이스 | 비디오 디코더 | 비디오 인코더 | 디스플레이 인터페이스 | ISP | 카메라 센서 인터페이스 | USB | 디지털 오디오 인터페이스 |
|---|---|---|---|---|---|---|---|---|---|
| Cortex-A7 | CEVA XM4 DSP | 16비트 DDR3/DDR3L, | 1440P30 H.264 | 1440P30 H.264 | HDMI1.4, MIPI DSI, | WDR 8M | MIPI CSI-2, CVBS IN | 1 x USB 2.0 OTG, | 2 x I2S/PCM(2ch), |
2.2. 초기 제품군
록칩은 초기에는 주로 MP3/MP4 플레이어용 칩을 생산했다.
* RK26xx 시리즈 (2006년 출시)
* RK27xx 시리즈: 개인 미디어 플레이어(PMP) 제품에 많이 사용되었다.
* RK28xx 시리즈:
* RK2808A는 ARM926EJ-S 기반으로, ARM 코어와 DSP 보조 프로세서를 포함한다.
* RK2816은 HDMI 출력, 안드로이드 지원 및 720p 하드웨어 비디오 가속도를 지원한다.
* RK29xx 시리즈: ARM Cortex-A8 또는 ARM Cortex-A9 CPU 코어를 기반으로 한다.
* RK2918은 구글 WebM VP8을 하드웨어로 디코딩한 최초의 칩이다.
* RK2926 및 RK2928은 Mali-400 GPU를 탑재했다.
* RK30xx 시리즈: Cortex-A9를 사용한다.
* RK3066은 Exynos 4 듀얼 코어 칩과 유사한 성능을 가진다.
* RK3026은 초저가형 태블릿 프로세서이다.
* RK3036은 스마트 셋톱 박스용 듀얼 코어 Cortex-A7 기반 프로세서이다.
* RK31xx 시리즈:
* RK3188은 쿼드 코어 ARM Cortex-A9를 탑재했다.
* RK3188T는 저클럭 버전이다.
* RK3168은 듀얼 코어 Cortex A9 기반 CPU이다.
* RK32xx 시리즈: RK3288은 쿼드 코어 Cortex-A17 CPU 및 Mali-T760MP4 GPU를 탑재하여 고성능 IoT 플랫폼에 적합하다.
--
* RK33xx 시리즈: RK3399는 Cortex-A72 2개와 Cortex-A53 4개로 구성된 64비트 CPU를 탑재했다.
* RK35xx 시리즈: RK3566은 RK3288의 후속 제품으로, 쿼드 코어 Arm A55 CPU와 Arm Mali G52 GPU를 탑재했다.
2.2.1. RK26xx 시리즈
RK26xx영어 시리즈는 2006년에 출시되었다.
* RK2616 - 최대 300MHz
* RK2618 - 최대 300MHz
* RK2619 - 최대 640MHz
2.2.2. RK27xx 시리즈
록칩은 MP3/MP4 디코딩에 매우 효율적이어서 저가형 개인 미디어 플레이어(PMP) 제품에 많이 통합된 RK27xx 시리즈로 처음 알려졌다.
* RK2718 - ARM9 (최대 320MHz)
* RK2738 - ARM9 (최대 600MHz) + DSP + 720p 동영상 디코더
2.2.3. RK28xx 시리즈
RK2808A는 ARM926EJ-S 기반으로, ARM 코어와 함께 DSP 보조 프로세서가 포함되어 있다. 기본 클럭 속도는 560 MHz이다. ARM은 ARM926EJ-S의 성능을 1.1 DMIPS/MHz로 평가하며, 록칩 2808의 성능은 660 DMIPS로, 애플의 A4 프로세서 속도의 약 26%이다. DSP 보조 프로세서는 최대 2.5Mbit/s의 비트 전송률로 720p 비디오 파일의 실시간 디코딩을 지원할 수 있다. 이 칩은 많은 안드로이드 및 윈도우 모바일 기반 모바일 인터넷 장치의 핵심이었다.
RK2816은 PMP 장치 및 MID를 대상으로 했다. RK2806과 동일한 사양을 가지고 있지만 HDMI 출력, 안드로이드 지원 및 최대 720p 하드웨어 비디오 가속도를 포함한다.
2.2.4. RK29xx 시리즈
록칩 RK291x는 ARM Cortex-A8 CPU 코어를 기반으로 하는 SoC 제품군으로, 2011년 CES에서 처음 발표되었다. RK292x는 ARM Cortex-A9를 기반으로 하는 싱글 코어 SoC이며, 2012년에 처음 소개되었다.
RK2918은 구글 WebM VP8을 하드웨어로 디코딩한 최초의 칩이었다. 다양한 코덱을 처리하기 위해 동적으로 구성 가능한 컴패니언 코어를 사용한다. 1080p에서 H.264를 인코딩 및 디코딩하며, Xvid, H.263, AVS, MPEG4, RV, WMV를 포함한 많은 표준 비디오 형식을 디코딩할 수 있다. OpenGL ES 2.0 및 OpenVG와 호환되는 Vivante GC800 GPU가 포함되어 있다. RK2918은 안드로이드 프로요(2.2), 진저브레드(2.3), 허니콤(3.x) 및 아이스크림 샌드위치(4.0)와 호환된다. Ubuntu 및 기타 리눅스 배포판에 대한 비공식적인 지원이 존재한다. 2013년 현재, 전자책 리더를 대상으로 했다.
RK2906은 기본적으로 RK2918의 비용 절감 버전이며, 2013년 현재 전자책 리더를 대상으로 한다.
록칩 RK2926 및 RK2928은 최대 1.0 GHz의 속도로 실행되는 싱글 코어 ARM Cortex A9를 특징으로 한다. 이전 RK291x 시리즈의 Vivante GC800 GPU를 ARM Mali-400 GPU로 대체한다. 2013년 현재, RK2926은 태블릿을 대상으로 했으며, RK2928은 태블릿 및 안드로이드 TV 동글 및 박스를 대상으로 했다.
2.2.5. RK30xx 시리즈
--
RK30xx 시리즈는 Cortex-A9를 사용하는 록칩의 프로세서이다. 삼성 Exynos 42xx와 유사한 듀얼 코어 Cortex-A9 프로세서로, 성능은 Exynos 4210과 Exynos 4212 사이에 있다. 2012년 4월에 발표되었다.
RK3066은 Exynos 4 듀얼 코어 칩과 유사한 고성능 듀얼 코어 Cortex-A9 모바일 프로세서이다. 초반에는 락칩 RK3066은 전력 관리 문제가 있었으나 펌웨어, SDK 업그레이드로 해결하였다. 중국제 태블릿이나 스마트폰, HDMI 스틱에 사용된다.
RK3026은 업데이트된 초저가형 듀얼 코어 Cortex-A9 기반 태블릿 프로세서이다.
RK3036은 H.265 비디오 디코딩을 지원하는 스마트 셋톱 박스를 위해 2014년 4분기에 출시된 저가형 듀얼 코어 Cortex-A7 기반 프로세서이다.
RK30xx 시리즈의 사양은 다음과 같다.
* 공정: 40nm
* CPU: 최대 1.6GHz로 동작하는 듀얼 코어 Cortex-A9 프로세서. L2 캐시는 512KB. NEON SIMD 지원.
* GPU: 4 코어 Mali 400, 250 MHz, 9 GFLOPS. OpenGL ES 2.0, OpenVG 1.1 지원.
* DRAM: LPDDR2-800, DDR3-800, LVDDR3-800. (최대 2GB)
* HDMI 1.4
* 2채널 TFT LCD 인터페이스. 5층 및 3D 디스플레이 지원. (최대 1920×1080 표시 크기)
* USB 2.0
* SD, MMC, SDIO, eMMC
* 동영상: 디코딩 (다양한 형식 지원) 1080p@60fps, 인코딩 (H.264/MVC, VP8) 1080p@30fps
안드로이드 외에 리눅스를 사용할 수 있으며, Ubuntu 기반의 PicUntu 등이 있다.
2.2.6. RK31xx 시리즈

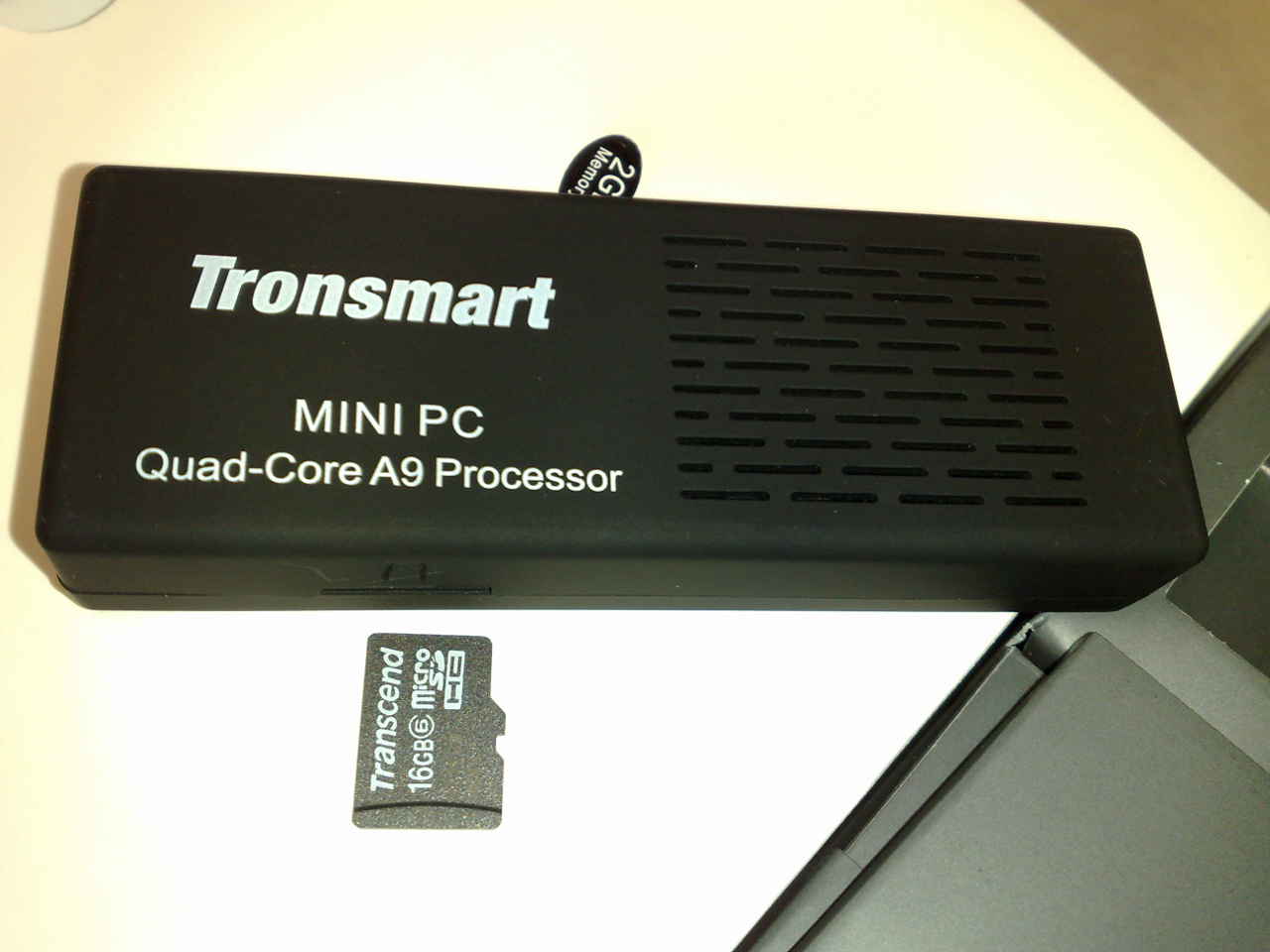

RK3188은 2013년 2분기에 생산 발표된 RK31xx 시리즈의 첫 번째 제품으로, 쿼드 코어 ARM Cortex-A9를 탑재했다. 28nm HKMG 공정 적용으로 발열과 배터리 소모를 줄였다. 다만, Mali-400 GPU는 당시 기준으로는 성능이 낮아, 2K 해상도 디스플레이를 사용한 제품에서는 간헐적으로 렉이 발생하기도 했다. 안드로이드 4.4 킷캣을 지원한다. 성능은 NVIDIA 테그라 3, Exynos 4412와 비슷하거나 조금 더 높다.
RK3188T는 RK3188의 저클럭 버전으로 2014년 초에 출시되었다. 클럭을 1.6Ghz에서 1.4~1.5Ghz로 낮추고 전력관리 능력을 향상시켜 저가형 기기에 주로 사용되었다.
RK3168은 28nm 공정을 사용하여 제조된 듀얼 코어 Cortex A9 기반 CPU이다. 중국에서 설계된 칩으로는 최초로 28nm HKMG 공정으로 제조되었으며, 480Mbps의 TD-LTE/LTE FDD에도 대응한다.
| RK3168 | RK3188 | RK3188T | |
|---|---|---|---|
| 공정 | 28nm | 28nm | 28nm |
| CPU | 최대 1.2 GHz 듀얼 코어 Cortex-A9 | 최대 1.6 GHz 쿼드 코어 Cortex-A9 | 최대 1.4 GHz 쿼드 코어 Cortex-A9 |
| GPU | PowerVR SGX 540(400MHz), 6.4 GFLOPS, OpenGL ES 2.0 지원 | 4 코어 Mali 400, 533 MHz, 19.188 GFLOPS, OpenGL ES 2.0, OpenVG 1.1 지원 | 4 코어 Mali 400 |
| DRAM | LPDDR2, DDR3, DDR3L (최대 2GB) | ||
| 비디오 | 1080p@60fps 디코딩 (다양한 형식 지원), 1080p@30fps 인코딩 (H.264/MVC, VP8) |
2.2.7. RK32xx 시리즈
--
락칩 32xx 시리즈로는 대표적으로 RK3288(MID, BOX), RK3229(BOX, AI스피커용)가 있다.
RK3288은 최대 1.8GHz로 동작하는 쿼드 코어 Cortex-A17와 Mali-T764로 구성되어 있다. RK3229는 최대 1.5GHz로 동작하는 쿼드 코어 A7와 Mali-400 트리플 코어 및 듀얼 코어 2D 프로세서로 구성되어 있다. CES2018에서 RK3229 SOM 보드(AI 스피커용)를 발표했는데 안드로이드 씽스에 사용할 수 있는 보드로 개발 기간을 단축 하고 하드웨어 개발에 비용을 줄이면서 안정성을 높였다고 한다.
RK3288은 고성능 IoT 플랫폼으로, 쿼드 코어 Cortex-A17 CPU 및 Mali-T760MP4 GPU, 4K 비디오 디코딩 및 4K 디스플레이 출력을 지원한다. 자동 판매기, 상업용 디스플레이, 의료 장비, 게임, 지능형 POS, 인터랙티브 프린터, 로봇 및 산업용 컴퓨터를 포함한 다양한 산업 분야의 제품에 적용된다.
RK3288 리눅스 소스 코드 및 하드웨어 문서는 GitHub 및 위키 오픈소스 웹사이트에서 확인할 수 있다.
| RK3288 | CPU | GPU | 외부 메모리 인터페이스 | 비디오 디코더 | 비디오 인코더 | 디스플레이 인터페이스 | ISP | 카메라 센서 인터페이스 | USB | 디지털 오디오 인터페이스 |
|---|---|---|---|---|---|---|---|---|---|---|
| 쿼드 코어 Cortex-A17 | Mali-T760MP4 GPU | 듀얼 채널 DDR3/DDR3L/LPDDR2/LPDDR3, SLC/MLC/TLC 낸드 플래시, eMMC4.5 | 최대 4KP60 H.265/H.264/VP9 | 최대 1080P30 H.264 | HDMI2.0, 2× MIPI DSI, LVDS, eDP, 병렬 RGB | 13M | 병렬 CIF, MIPI CSI-2 | 1× USB 2.0 OTG, 2× USB 2.0 HOST | 1× I2S(8ch), S/PDIF |
Rockchip RK32xx 시리즈는 현재 RK3288 칩만 출시되었다. 2014년 양산 시작. 세계 최초의 쿼드 코어 Cortex-A17 프로세서를 탑재한 SoC이다.
사양:
* 공정: 28nm
* CPU: 최대 1.8 GHz로 작동하는 4개의 Cortex-A17 프로세서.
* GPU: Mali T-764. OpenGL ES 3.1, OpenVG 1.1, DirectX3D 11.1 지원.
* DRAM: 64bit 폭 DDR3L, LPDDR2, LPDDR3 지원.
2.2.8. RK33xx 시리즈
RK3399는 2016년 2월 모바일 월드 콩그레스(Mobile World Congress)에서 발표된 SoC이다. Cortex-A72 2개와 Cortex-A53 4개, 총 6개의 64비트 CPU로 구성되어 있으며, 크롬북(Chromebook)에 사용될 것을 염두에 두고 제작되었다. "OP1"이라는 명칭으로도 불린다.
| RK3399 | CPU | GPU | 메모리 | 비디오 디코더 | 비디오 인코더 | 디스플레이 인터페이스 | ISP | 카메라 센서 인터페이스 | USB | 디지털 오디오 인터페이스 |
|---|---|---|---|---|---|---|---|---|---|---|
| 듀얼 Cortex-A72 + 쿼드 Cortex-A53, 64비트 CPU | Mali-T860 GPU | 듀얼 채널 DDR3-1866/ DDR3L-1866/LPDDR3-1866/LPDDR4, eMMC 5.1 | 최대 4KP60 H.265/H.264/VP9 | 최대 1080P30 H.264 | HDMI2.0, 2 x MIPI DSI, eDP | 13M | 듀얼 채널 MIPI CSI-2 수신 인터페이스 | 듀얼 USB 3.0 (Type-C 지원) | 1× I²S/PCM(2ch) 2× I²S(8ch), S/PDIF |
RK3399 리눅스 소스 코드 및 하드웨어 문서는 GitHub 및 위키 오픈소스 웹사이트에서 확인할 수 있다.
RK3399가 탑재된 소비자용 제품은 다음과 같다.
* 아수스 크롬북 플립 C101PA-DB02
* 아수스 크롬북 태블릿 CT100
* 삼성전자 크롬북 플러스
2.2.9. RK35xx 시리즈
RK3566은 RK3288의 후속 제품으로, 쿼드 코어 Arm A55 CPU와 Arm Mali G52 GPU를 탑재하여 성능이 훨씬 향상되었다. 이 칩을 기반으로 한 보드는 Pine64, Boardcon과 같은 제조업체에서 2021년 초에 판매될 예정이다.
| CPU | GPU | 외부 메모리 인터페이스 | 비디오 디코더 | 비디오 인코더 | 디스플레이 인터페이스 | ISP | 카메라 센서 인터페이스 | USB | 디지털 오디오 인터페이스 |
|---|---|---|---|---|---|---|---|---|---|
| 쿼드 코어 ARM Cortex-A55, Neon 및 FPU, 22 nm 공정, 최대 2.0 GHz | Mali-G52 | DDR4/DDR3L/LP4/LP4x/LP3 | 4KP60 H.264/H.265/VP9 | 1080P60 H.264, H.265 | LVDS/MIPI DSI, HDMI 2.0, eDp, Eink | HDR 8M | MIPI-CSI2, 1x4-lane/2×2-lane | USB 2.0 HOST, USB2.0 OTG 1× USB 3.0 HOST | 8ch PDM, SPDIF OUT |
3. 아키텍처
록칩은 주로 ARM 아키텍처 기반으로 SoC를 설계한다. Cortex-A72, Cortex-A53, Cortex-A17, Cortex-A35, Cortex-A7, Arm A55 등 다양한 ARM 프로세서를 사용한다.
RK3588은 록칩의 주력 SoC이며, 더 작은 버전인 RK3588S가 있다.
RK3399는 록칩의 이전 주력 제품이자 RK3588의 전신이다. 듀얼 Cortex-A72 및 쿼드 Cortex-A53 CPU, Mali-T860MP4 GPU를 탑재하여 컴퓨팅 및 멀티미디어 성능이 우수하다. OpenGL ES 3.2, Vulkan 1.0, OpenCL 1.1/1.2, OpenVX 1.0, TensorFlow Lite/AndroidNN API 등 다양한 API를 지원한다.
| RK3399 | CPU | GPU | 메모리 | 비디오 디코더 | 비디오 인코더 | 디스플레이 인터페이스 | ISP | 카메라 센서 인터페이스 | USB | 디지털 오디오 인터페이스 |
|---|---|---|---|---|---|---|---|---|---|---|
| 듀얼 Cortex-A72 + 쿼드 Cortex-A53, 64비트 CPU | Mali-T860 GPU | 듀얼 채널 DDR3-1866/ DDR3L-1866/LPDDR3-1866/LPDDR4, eMMC 5.1 | 최대 4KP60 H.265/H.264/VP9 | 최대 1080P30 H.264 | HDMI2.0, 2 x MIPI DSI, eDP | 13M | 듀얼 채널 MIPI CSI-2 수신 인터페이스 | 듀얼 USB 3.0 (Type-C 지원) | 1× I²S/PCM(2ch) 2× I²S(8ch), S/PDIF |
RK3288은 쿼드 코어 Cortex-A17 CPU 및 Mali-T760MP4 GPU를 탑재한 고성능 IoT 플랫폼이다. 4K 비디오 디코딩 및 4K 디스플레이 출력을 지원하며, 자동 판매기, 상업용 디스플레이, 의료 장비, 게임, 지능형 POS, 인터랙티브 프린터, 로봇 및 산업용 컴퓨터 등 다양한 분야에 적용된다.
| RK3288 | CPU | GPU | 외부 메모리 인터페이스 | 비디오 디코더 | 비디오 인코더 | 디스플레이 인터페이스 | ISP | 카메라 센서 인터페이스 | USB | 디지털 오디오 인터페이스 |
|---|---|---|---|---|---|---|---|---|---|---|
| 쿼드 코어 Cortex-A17 | Mali-T760MP4 GPU | 듀얼 채널 DDR3/DDR3L/LPDDR2/LPDDR3, | 최대 4KP60 H.265/H.264/VP9 | 최대 1080P30 H.264 | HDMI2.0, 2× MIPI DSI, LVDS, eDP, 병렬 RGB | 13M | 병렬 CIF, MIPI CSI-2 | 1× USB 2.0 OTG, 2× USB 2.0 HOST | 1× I2S(8ch), |
RK3566은 RK3288의 후속 제품으로, 쿼드 코어 Arm A55 CPU와 Arm Mali G52 GPU를 탑재하여 성능이 향상되었다.
| RK3566 | CPU | GPU | 외부 메모리 인터페이스 | 비디오 디코더 | 비디오 인코더 | 디스플레이 인터페이스 | ISP | 카메라 센서 인터페이스 | USB | 디지털 오디오 인터페이스 |
|---|---|---|---|---|---|---|---|---|---|---|
| 쿼드 코어 ARM Cortex-A55, Neon 및 FPU, 22 nm 공정, 최대 2.0 GHz | Mali-G52 | DDR4/DDR3L/LP4/LP4x/LP3 | 4KP60 H.264/H.265/VP9 | 1080P60 H.264, H.265 | LVDS/MIPI DSI, HDMI 2.0, eDp, Eink | HDR 8M | MIPI-CSI2, 1x4-lane/2×2-lane | USB 2.0 HOST, USB2.0 OTG 1× USB 3.0 HOST | 8ch PDM, SPDIF OUT |
RK3326 및 PX30은 2018년에 발표되었으며 AI용으로 판매되었다. PX30은 RK3326의 변종으로, IoT 시장을 목표로 하며 듀얼 VOP를 지원한다. Arm Cortex-A35 CPU 및 Mali-G31 GPU를 사용한다.
| 기능 | CPU | GPU | 외부 메모리 인터페이스 | 비디오 디코더 | 비디오 인코더 | 디스플레이 인터페이스 | ISP | 카메라 센서 인터페이스 | USB | 디지털 오디오 인터페이스 |
|---|---|---|---|---|---|---|---|---|---|---|
| PX30 | 쿼드 코어 Cortex-A35 | Mali-G31 GPU | 32비트 DDR4-1600/DDR3/L-1600/ | 1080P60 H.264/H.265 | 1080P30 H.264 | MIPI DSI, 병렬 RGB, LVDS, 듀얼 VOP 지원 | 8M | MIPI CSI 및 DVP 센서 인터페이스 | USB2.0 HOST&OTG | 2× I2S/PCM(2ch) 1× I2S/TDM(8ch) 1× PDM(8ch) |
| RK3326 | 쿼드 코어 Cortex-A35 | Mali-G31 GPU | 32비트 DDR4-1600/DDR3/L-1600/ | 1080P60 H.264/H.265 | 1080P30 H.264 | MIPI DSI, 병렬 RGB, LVDS | 8M | MIPI CSI 및 DVP 센서 인터페이스 | USB2.0 OTG | 2× I2S/PCM(2ch) 1× I2S/TDM(8ch) 1 x PDM(8ch) |
RK3308은 주류 기기를 위한 엔트리 레벨 제품군이다. 여러 오디오 입력 인터페이스를 가지고 있으며, 임베디드 음성 활성화 감지 기능을 갖추어 에너지 효율성이 뛰어나다.
| RK3308 | CPU | 오디오 | 메모리 | 연결성 | |||
|---|---|---|---|---|---|---|---|
| 쿼드 코어 Cortex-A35 | 8xADC, 2xDAC가 내장된 오디오 CODEC | 16비트 DDR3-1066/DDR3L-1066/DDR2-1066/LPDDR2-1066 | SLC NAND, eMMC 4.51, 직렬 Nor FLASH 지원 | 2x8ch I2S/TDM, 1x8ch PDM, 1x2ch I2S/PCM 지원 | SPDIF IN/OUT, HDMI ARC 지원 | SDIO3.0, USB2.0 OTG, USB2.0 HOST, I2C, UART, SPI, I2S | |
RV1108은 록칩이 AI/컴퓨터 비전 영역으로 진출했음을 보여준다. CEVA DSP가 내장된 RV1108은 360° 비디오 카메라, IPC, 드론, 차량용 캠코더, 스포츠 DV, VR 등을 포함한 스마트 카메라에 사용된다. 또한 통합된 알고리즘을 통해 새로운 소매 및 지능형 마케팅 애플리케이션에 배포되었다.
| RV1108 | CPU | DSP | 외부 메모리 인터페이스 | 비디오 디코더 | 비디오 인코더 | 디스플레이 인터페이스 | ISP | 카메라 센서 인터페이스 | USB | 디지털 오디오 인터페이스 |
|---|---|---|---|---|---|---|---|---|---|---|
| Cortex-A7 | CEVA XM4 DSP | 16비트 DDR3/DDR3L, SPI NOR FLASH, SLC NAND, eMMC | 1440P30 H.264 | 1440P30 H.264 | HDMI1.4, MIPI DSI, 병렬 RGB, CVBS OUT | WDR 8M | MIPI CSI-2, CVBS IN | 1 x USB 2.0 OTG, 1 x USB 2.0 HOST | 2 x I2S/PCM(2ch), 1 x I2S(8ch) |
4. 오픈 소스 지원
록칩은 깃허브GitHub영어에서 오픈 소스 소프트웨어를 제공하고, SoC 하드웨어 문서 및 소프트웨어 개발 리소스는 물론, 타사 개발 키트 정보를 무료로 다운로드할 수 있도록 위키 리눅스 SDK 웹사이트를 운영하고 있다. 사용 가능한 칩셋은 RK3399, RK3288, RK3328, RK3036이다.
5. 시장 경쟁
태블릿용 SoC 시장에서 록칩은 올위너 테크놀로지, 미디어텍, 인텔, 액션스 반도체, 스프레드트럼, 리드코어 테크놀로지, 삼성전자, 퀄컴, 브로드컴, VIA 테크놀로지스, Amlogic과 경쟁한다.
중국 태블릿 SoC 시장 개발 초기에 입지를 다진 록칩은 2012년에는 올위너에게, 2013년에는 자체 경쟁에 밀렸으나, 2013년 4분기부터 2014년 2분기까지 중국 내 태블릿용 애플리케이션 프로세서 공급업체 1위를 차지했다. 2012년 록칩은 1,050만 개의 태블릿 프로세서를 출하한 반면, 올위너는 2,750만 개를 출하했다. 2013년 3분기에는 록칩이 중국에서 600만 개의 태블릿용 애플리케이션 프로세서를 출하할 것으로 예상되었는데, 이는 주로 싱글 코어 제품을 출하한 올위너의 700만 개에 비해 적었다.
기저대역 기술이 없는 중국 SoC 공급업체는 스마트폰 시장에도 제품을 공급하는 미디어텍과 같은 회사에 비해 불리한데, 이는 화이트 박스 태블릿 제조업체들이 제품에 전화 또는 셀룰러 데이터 기능을 점점 더 많이 추가하기 때문이다.
인텔은 태블릿 프로세서 시장에 투자를 했으며, 2014년 기준으로 저가 태블릿 시장 진입에 대해 막대한 보조금을 지급했다.
6. 인텔과의 협력
2014년 5월, 인텔은 아톰 프로세서와 3G 모뎀 기술을 기반으로 하는 인텔 브랜드의 모바일 SoC 플랫폼을 공동으로 제공하기 위해 록칩과 계약을 발표했다. 계약 조건에 따라 두 회사는 인텔 브랜드의 모바일 SoC 플랫폼을 제공할 예정이었다. 쿼드 코어 플랫폼은 인텔의 3G 모뎀 기술과 통합된 인텔 아톰 프로세서 코어를 기반으로 하며, 2015년 상반기에 출시될 예정이었다. 인텔과 록칩은 모두 새로운 부품을 OEM 및 ODM에 판매하며, 주로 각 회사의 기존 고객 기반에 판매할 것이었다.
2014년 10월 현재, 록칩은 이미 저가형 스마트폰용 인텔의 XMM 6321을 제공하고 있었다. 여기에는 두 개의 칩이 있는데, 인텔 프로세서 코어 또는 ARM Cortex-A5 코어가 탑재된 듀얼 코어 애플리케이션 프로세서와 통합 모뎀(XG632), 인피니언 테크놀로지스의 셀룰러 칩 부문에서 파생된 통합 RF 칩(AG620)이었다(인텔은 얼마 전에 인피니언을 인수했다). 애플리케이션 프로세서는 인피니언 또는 인텔에서 파생될 수도 있다.
