매직아이
1. 개요
매직아이는 1932년 앨런 B. 듀몽에 의해 발명된 라디오 튜닝을 위한 진공관으로, 신호 강도에 따라 빛나는 부분이 변하여 방송국 튜닝을 시각적으로 돕는 역할을 한다. 1935년 RCA의 6E5가 최초로 상용화되었으며, 이후 다양한 형태와 용도로 개발되었다. 1960년대 트랜지스터 라디오의 등장과 함께 수요가 감소하여, 1980년 미국에서 진공관 라디오 판매가 종료되면서 매직아이 채택 기기는 거의 사라졌다. 현재는 대체품 개발 및 시장 재고만 남아 있다.
-
진공관 디스플레이 -
브라운관
브라운관은 20세기 텔레비전과 컴퓨터 모니터의 핵심 기술이었으나 LCD 기술 발전으로 시장에서 밀려났고, 전자총에서 발사된 전자빔이 형광체 화면에 충돌하여 영상을 표시하는 음극선관으로, 유해 물질 함유 및 안전 문제, 건강 문제, 재활용 문제 등의 과제를 안고 있다. -
진공관 디스플레이 -
트리니트론
-
진공관 -
일함수
일함수는 고체 표면에서 전자를 진공으로 떼어내는 데 필요한 최소 에너지로, 물질의 종류, 표면 상태 등에 따라 달라지며, 열전자 방출, 광전자 방출 등 다양한 분야에서 중요한 역할을 한다. -
진공관 -
광전관
광전관은 광전 효과를 활용하여 빛을 전기 신호로 변환하는 광센서로, 빛이 광음극에 닿으면 방출된 전자가 양극으로 이동하며 전류를 발생시키고, 이 전류 세기는 입사광의 세기와 주파수에 비례한다. -
한국어 위키백과의 링크가 위키데이터와 다른 위키공용분류 -
라우토카
라우토카는 피지 비치레부섬 서부에 위치한 피지에서 두 번째로 큰 도시이자 서부 지방의 행정 중심지로, 사탕수수 산업이 발달하여 "설탕 도시"로 알려져 있으며, 인도에서 온 계약 노동자들의 거주와 미 해군 기지 건설의 역사를 가지고 있고, 피지 산업 생산의 상당 부분을 담당하는 주요 기관들이 위치해 있다. -
한국어 위키백과의 링크가 위키데이터와 다른 위키공용분류 -
코코넛
코코넛은 코코넛 야자나무의 열매로 식용 및 유지로 사용되며, 조리되지 않은 과육은 100g당 354kcal의 열량을 내는 다양한 영양 성분으로 구성되어 있고, 코코넛 파우더의 식이섬유는 대부분 불용성 식이섬유인 셀룰로오스이며, 태국 일부 지역에서는 코코넛 수확에 훈련된 원숭이를 이용하는 동물 학대 문제가 있다.
2. 역사
앨런 B. 듀몽이 1932년 라디오 수신기의 튜닝을 돕는 매직아이 관(밸브)을 발명했다. 듀몽은 음극선관의 수명을 개선하는 데 많은 노력을 기울였으며, 이는 듀몬트 텔레비전 네트워크 설립으로 이어졌다. 1935년 RCA의 6E5가 최초로 상용화된 관이었다.
초기 유형은 끝에서 보는 방식(EM34)이었고, 옥탈이나 사이드 컨택트 베이스를 주로 사용했다. 이후 팬(fan) 형태의 디스플레이나 밴드 형태의 디스플레이(EM84)를 갖춘, 더 작고 옆에서 보는 노발 B9A 기반의 유리 타입이 개발되었다. 배터리 작동을 위한 와이어 엔드 방식의 소형 버전(멀라드 DM70/DM71 등)도 개발되었다.
매직아이의 기능은 현대의 반도체 회로와 광전자 디스플레이로 대체할 수 있다. 높은 전압이 필요했기에 현대 장치에서는 더 이상 사용되지 않아 구식이 되었다.
2.1. 대한민국에서의 역사
대한민국에서는 단파 방송(SW)과 AM 라디오가 결합된 일체형 축음기나 스테레오 기기에 매직아이가 많이 탑재되었다. 1960년대 중반 트랜지스터 라디오의 등장과 진공관 라디오의 쇠퇴로 매직아이의 수요는 감소하였다.
3. 작동 방식

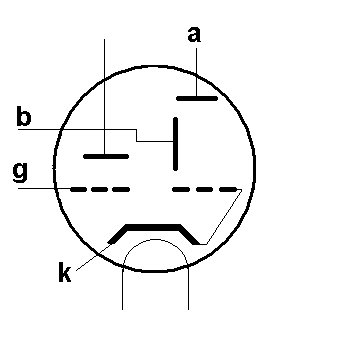

매직 아이 튜브는 소형 음극선관과 내장된 삼극 진공관 신호 증폭기로 구성된다. 제어 그리드의 전압에 따라 밝은 녹색(또는 노란색)으로 빛나는 부분이 변화하며, 신호 강도가 최대일 때 틈이 가장 좁아진다.
내부적으로 두 개의 판 전극 어셈블리로 구성되는데, 하나는 삼극 증폭기, 다른 하나는 규산 아연 등으로 코팅된 원뿔 모양 타겟 양극으로 구성된 디스플레이 섹션이다. 삼극관-증폭기 섹션의 제어 그리드는 신호 강도에 따라 달라지는 음의 제어 전압을 사용할 수 있는 지점에 연결된다. 예를 들어 AM 슈퍼헤테로다인 수신기의 자동 이득 제어(AGC) 라인, 또는 FM 수신기의 리미터 스테이지 또는 FM 검파기 등에 연결된다.
4. 라디오에서의 사용
매직아이 튜브는 라디오에서 방송국에 정확하게 튜닝하는 것을 돕는 시각적 표시 장치로 사용되었다. 1935년 RCA 6E5가 최초로 상용화된 관이었다.
자동 이득 제어(AGC) 기능이 있는 진폭 변조(AM) 라디오에서는 튜닝 피크를 청각으로 판단하기 어렵기 때문에 매직아이가 특히 유용했다. AGC 작동이 튜닝이 맞지 않는 방송국의 오디오 볼륨을 증가시키는 경향이 있어, 튜닝 노브를 돌릴 때 볼륨 변화가 비교적 적기 때문이다. 튜닝 아이는 오디오 신호가 아닌 AGC 전압에 의해 구동되었다.
1950년대 초, FM 라디오가 영국 시장에 출시되면서 다양한 디스플레이를 가진 여러 종류의 매직아이 튜브가 등장했지만, 모두 같은 방식으로 작동했다. 일부는 FM에서 스테레오 신호를 나타내기 위해 별도의 작은 디스플레이를 가지고 있었다.
FM 라디오의 경우 AM 라디오용 매직아이를 그대로 사용할 수 없었기 때문에 특수한 회로가 필요했으나, 6AL7-GT와 같은 FM 라디오 동조에 대응하는 매직아이가 개발되었다. 또한, 음성 다중에 의한 스테레오 방송이 시작되면서 좌우 양 채널의 상태를 각각 표시하게 되었다.
5. 기타 용도
매직 아이 튜브는 테이프 레코더의 녹음 레벨 표시기나 리사주 도형의 대안으로 사용되어, 대략적인 주파수 비교 수단으로도 활용되었다.
또한, 저렴한 비보정 전압 표시기로 작동하여, 전압계 비용을 절감하면서 전압 표시가 필요한 곳에 사용되었다. 정전용량 브리지의 평형을 나타내는 데에도 사용되었다.
마이 모닝 재킷의 2011년 앨범 서큐이털 표지에 매직 아이 튜브가 등장하며, 튜브는 거의 완전히 켜진 상태로 표시된다.
라디오 외에도 릴식 테이프 레코더에서 레벨 미터로 사용되었는데, 이는 기계식 미터보다 저렴하고 반응이 빠르다는 장점 때문이었다.
일본에서는 단파 방송 (SW)과 AM 라디오가 결합된 일체형 축음기나 스테레오 기기에 많이 탑재되었다.
6. 일반적인 유형

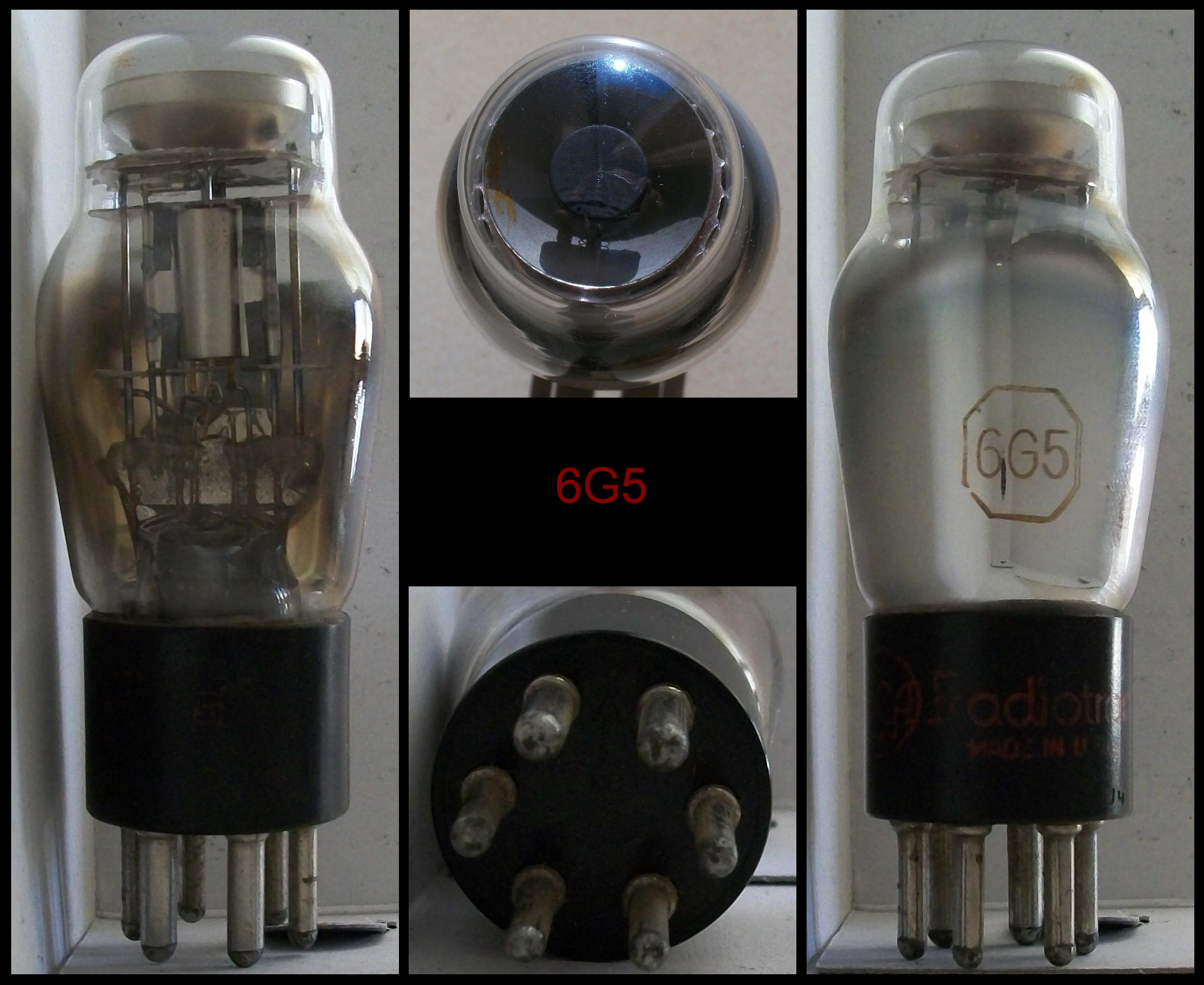

미국에서 제조된 라디오에서 처음으로 사용된 매직 아이 튜브는 1936년 RCA에서 도입된 6E5 형태였다. 다른 라디오 제조사들도 6G5 형이 출시되기 전까지 6E5를 사용했다. 또한, 직렬 필라멘트 라디오를 위해 플레이트 전압이 낮은 6AB5(6N5) 튜브가 출시되었다. 6U5형은 6G5형과 유사하지만 유리관이 직선형이었다. 제니스 라디오는 1938년형 라디오에 "타겟 튜닝" 표시기(카메라 조리개와 유사)가 있는 6T5형을 사용했지만 1년 만에 단종되었고, 켄-래드(Ken-Rad)사에서 대체품을 생산했다. 이 모든 유형은 필라멘트 연결을 위한 두 개의 큰 핀이 있는 6핀 베이스를 사용한다.
6AF6GT, 6AD6GT 및 1629(후자는 6E5형과 동일하게 보이는 12V 필라멘트가 있는 산업용 튜브)를 포함하여 여러 다른 "매직 아이 튜브"가 미국 라디오에 도입되었고, 테스트 장비 및 오디오 장비에도 사용되었다. 이후 미국에서 제조된 오디오 장비는 EM80(6BR5에 해당), EM81(6DA5), EM84(6FG6), EM85(6DG7) 또는 EM87(6HU6)과 같은 유럽산 튜브를 사용했다.
7. 수요의 쇠퇴와 현재
1960년대 중반 트랜지스터 라디오의 등장으로 진공관 라디오의 수요가 쇠퇴하기 시작하면서, 매직아이 생산이 축소되었다. 미국에서는 1980년에 진공관 라디오의 시판이 종료되면서, 그 이후 매직아이를 채택하는 기기는 거의 사라졌다. 미국의 상용 전원이 200V였던 것도 매직아이 쇠퇴의 한 요인이었는데, 많은 매직아이의 동작 전압이 100V였기 때문이다. 반도체 소자나 광전관의 보급으로 동조 지시를 대체할 수 있게 되자, 100V 강압 회로를 사용하면서까지 매직아이를 채택할 필요가 없어졌다.
매직아이는 내부 형광 도료가 사용과 함께 열화되어 일반적인 진공관 동작 수명(약 1000시간)보다 훨씬 짧은 수백 시간 이내에 수명을 다한다. 물리적으로 파손되지 않는 한 진공관으로서 동작은 하지만, 발광이 매우 약해져 어둠 속에서만 확인할 수 있게 되는 등의 불량이 발생한다. 따라서 진공관 라디오 전성기에는 매직아이를 "발광이 어두워지면 교체하는" 정기 교환 부품으로 취급했다.
진공관 수요 감소와 함께 매직아이 생산 업체도 줄어들어, 2015년 현재 신품은 시장 재고만 남았고 가격은 계속 상승하고 있다. 이런 상황에서 발광 다이오드를 사용하여 매직아이 동작을 모의로 재현하는 대체품 개발이 전자 공작 애호가들 사이에서 이루어지고 있으며, 6E5형 등 아주 일반적인 매직아이에 대해서는 대체품 이용이 가능하게 되었다.
