맨홀

3. 용도

맨홀은 다양한 용도로 사용되는 지하 시설이다.

하수도 관로 시설로는 원형과 직사각형이 있으며, 일반적인 원형 맨홀은 최소 내경에 따라 1호(90cm), 2호(120cm), 3호(150cm) 맨홀로 불린다.^[25] 등공(램프홀)은 맨홀 대신 설치되는 소형 구조물로, 등불이나 반사경을 내려 검사하거나 세척용 호스를 통과시키거나 환기를 위한 설비이다.^[28][29] 한랭지에서는 길거리의 눈을 하수구에 버리기 위해 설공을 설치하기도 한다.^[28]

미국 캘리포니아주 새크라멘토에서는 1990년 이후 맨홀의 공식 명칭으로 "유지 보수 홀 (maintenance hole)"을 사용하고 있다.^[31]

3. 1. 하수 시설

3. 2. 통신 시설

4. 맨홀 설치 간격 (한국 기준)

맨홀 설치 간격은 관로 내경에 따라 달라지며, 다음 표와 같다.^[43][44]

하수 맨홀의 위치는 배수 시스템의 효율성과 유지보수의 용이성을 보장하기 위해 신중하게 고려해야 한다.^[15][16] 설계 기준에 따르면, 두 맨홀 사이의 거리는 프로젝트의 특정 특성에 따라 일반적으로 7m에서 20m 사이이다.^[17][18] 도심에서는 맨홀당 20m이고,^[19] 산업 또는 상업 환경에서는 맨홀당 10m에서 15m 사이이다.^[20][21] 주택이나 식당의 맨홀 간 거리는 일반적으로 7m에서 10m 사이이다.^[22][23][24]

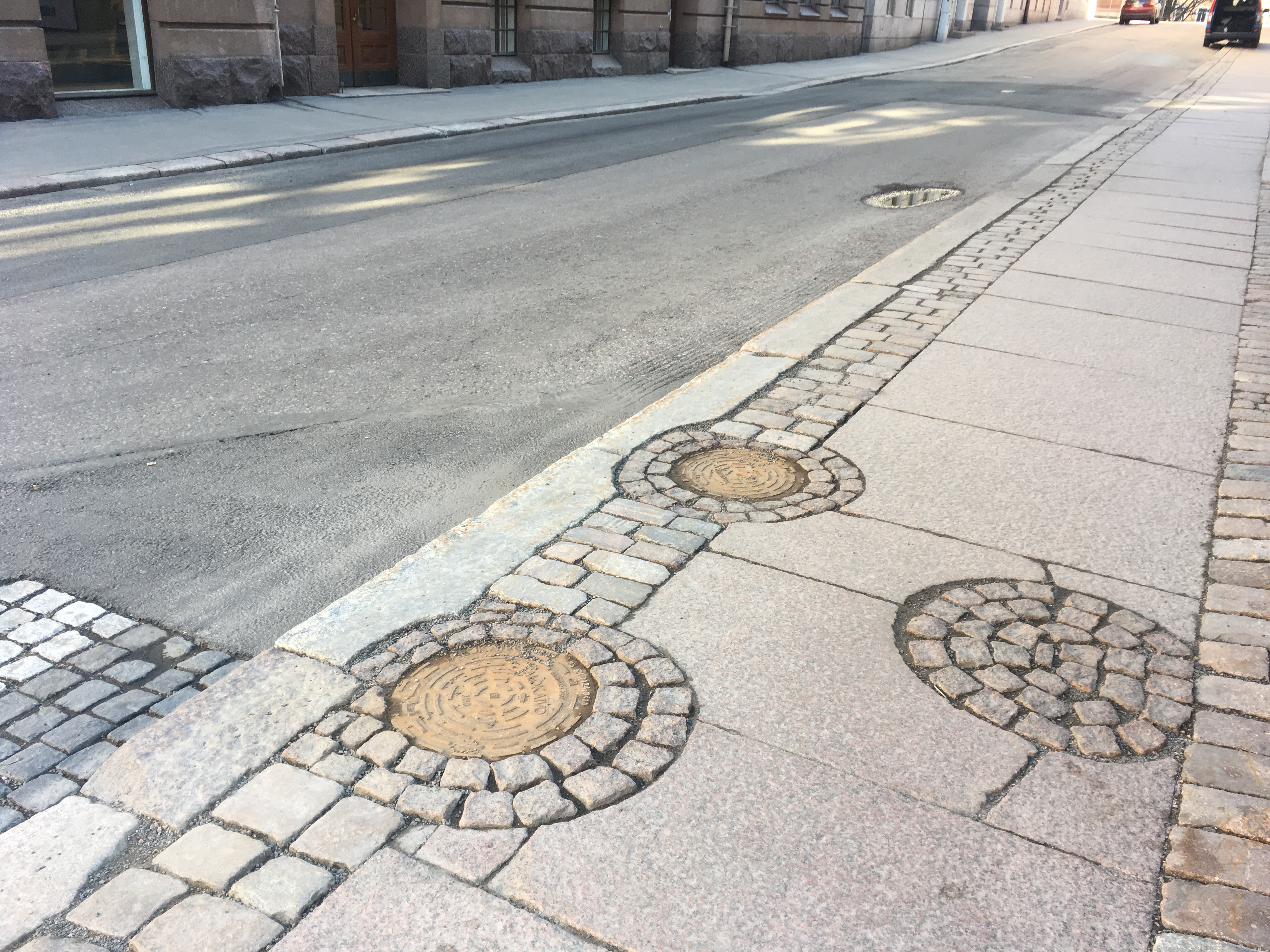

5. 뚜껑

맨홀은 지표 개구부를 갖는 것이지만 뚜껑의 유무를 따지지 않는다.^[27] 그러나 일반적으로 맨홀의 개구부에는 사람이 실수로 빠지지 않도록 뚜껑이 덮여 있다. 뚜껑은 바람에 날아가거나, 도난당하거나, 함부로 열고 들어가는 것을 방지하고, 위에 차량 등의 중량물이 올라가도 견딜 수 있도록 철(주철제가 많다)로 만들어져 있다.^[26] 뚜껑 모양은 원형이 많은데, 이는 뚜껑이 구멍 안으로 빠지지 않도록 하기 위해서이다.^[26]

맨홀 뚜껑에는 부상 방지, 잠금 구조, 추락 방지 등의 기능이 추가되기도 한다.^[33] 많은 양의 빗물이 관내로 흘러들어왔을 때 공기가 빠져나갈 곳이 없으면 뚜껑이 날아가 버리기 때문에, 미리 뚜껑에는 가스 배출용 구멍이 뚫려 있다.^[26]

뚜껑 표면은 차량 등이 통행할 때 미끄러지는 것을 방지하기 위해 요철이 있다. 단순한 요철뿐만 아니라 의장으로서의 문양이 그려져 있는 경우가 많다. 관리자가 지방 자치 단체인 경우, 해당 자치 단체의 꽃이나 향토 예능 등의 모습이 그려져 있거나, 시장이 들어가기도 한다. 페인트 등으로 채색되어 있는 경우도 있다.

6. 유지 관리

맨홀은 황화 수소 가스 발생 등으로 인한 하수도 구조물 특유의 생물 화학적 침식(콘크리트 부식)이 발생할 수 있어 정기적인 유지 관리가 필요하다.^[34] 맨홀 파손 시 도로 함몰, 인명 사고, 교통 방해, 하수도 사용 중지, 하수 유출로 인한 지하수 및 토양 오염, 악취 및 유해 가스 발생 등의 문제가 발생한다.^[34]

6. 1. 사고 유형

7. 사회 문제

몽골 등 사회 복지가 불충분한 국가에서는 보호자를 잃거나 가출한 아이들이 비바람을 피할 수 있는 지하 갱에 살면서 "맨홀 칠드런(Manhole Children)"이라고 불리는 경우가 있다.^[41]

7. 1. 맨홀 칠드런
