1. 개요

보잉 X-32는 미국 합동 공격 전투기(JSF) 프로그램의 개념 실증기로, 보잉사가 개발했다. 1990년대 초 시작된 JSF 프로그램은 F-16, F/A-18, 해리어 II 등 기존 전투기를 대체할 스텔스 기능을 갖춘 전투기 개발을 목표로 했으며, 보잉과 록히드 마틴이 개념 시연기 제작 계약을 체결했다. X-32는 델타익 설계를 특징으로 하며, 기존 이착륙(CTOL), 항공모함 이착륙(CV), 단거리 이착륙(STOVL)을 시연하도록 설계되었다. X-32는 록히드 마틴의 X-35와 경쟁했으나, 2001년 록히드 마틴 X-35가 JSF로 선정되었다. 현재 X-32A는 미국 공군 국립 박물관에, X-32B는 퍼턱센트 리버 해군 항공 박물관에 전시되어 있다.

더 읽어볼만한 페이지

  • 2000년 첫 비행한 항공기 - 벨 AH-1Z 바이퍼
    벨 AH-1Z 바이퍼는 벨 AH-1 슈퍼코브라를 기반으로 개발된 공격 헬리콥터이며, UH-1Y 수송 헬리콥터와 부품을 공유하고 미국 해병대에서 운용하며, 2022년 프로그램이 완료되었다.
  • 2000년 첫 비행한 항공기 - 미코얀 프로젝트 1.44
    미코얀 프로젝트 1.44는 소련이 미국의 첨단 전술 전투기 계획에 대응하여 개발한 5세대 다목적 전투기 기술 시연기로, 높은 기동성과 스텔스 성능을 목표로 최첨단 기술을 적용했으나 소련 붕괴 후 개발이 중단되었고 단 한 차례 시험 비행을 수행했다.
  • 삼각익기 - 콩코드 (비행기)
    콩코드는 영국과 프랑스가 공동 개발하여 에어프랑스와 영국항공이 운항했던 초음속 여객기였으나, 소닉붐, 높은 운영비용, 추락 사고 등으로 운항이 중단되어 현재는 항공 박물관에 전시된 초음속 여객기 개발의 상징이다.
  • 삼각익기 - HAL 테자스
    HAL 테자스는 인도가 국방 자주권 확보를 위해 개발한 단발 엔진 경전투기로, MiG-21 대체 및 다양한 변형 개발, 200대 이상 생산 계획을 통해 인도 공군에서 운용되고 있다.
  • 보잉 군용기 - 보잉 B-52 스트래토포트리스
    보잉 B-52 스트래토포트리스는 미국 보잉사가 개발한 장거리 전략 폭격기로, 냉전 시기 핵 억지력의 핵심 전력이었으며, 현재까지 개량을 거쳐 2050년까지 운용될 예정이다.
  • 보잉 군용기 - CH-47 치누크
    CH-47 치누크는 보잉사에서 개발한 탠덤 로터 방식의 중형 수송 헬리콥터로, 군용 수송, 탐색 구조, 재해 지원 등 다방면으로 활용되며 전 세계 여러 국가에서 운용되고 있고 대한민국 육군도 운용 중이다.
보잉 X-32
X-32 JSF
X-32
X-32
유형실험 스텔스 전투기
제작사보잉
최초 비행2000년 9월 18일
주요 사용자방위 고등 연구 계획국(DARPA)
일반 정보
역할개념 실증기
분류시제기
제작사보잉사
최초 비행일2000년 9월 18일 (X-32A)
2001년 3월 13일 (X-32B)
생산 대수2대
운용 상황JSF 계획 미채용

2. 개발 배경

1993년, 방위고등연구계획국(DARPA)은 미국 국방부의 F-16, F/A-18, AV-8B 해리어 II 등 경량 전투기 및 공격기를 대체할 스텔스기 개발을 목표로 공통 저가형 경전투기(CALF) 프로젝트를 시작했다.[1][2][3]

비슷한 시기에 합동 첨단 공격 기술(JAST) 프로젝트가 시작되었고, 1994년 미국 의회는 이 두 프로젝트를 JAST라는 이름으로 통합하도록 명령했다. 1995년에는 합동 공격 전투기(JSF) 프로그램으로 이름이 변경되었다.[4][5]

보잉과 록히드 마틴은 각각 두 대의 개념 시연기를 제작하는 계약을 체결했다.[6] 이 전투기들은 기존 이착륙(CTOL), 항공모함 이착륙(CV 버전), 단거리 이륙 및 수직 착륙(STOVL)을 시연해야 했다.

통합타격전투기(JSF) 계획에 따라 개발된 스텔스 시제 실험기는 록히드 마틴사의 X-35와 비교 시험을 거쳤으나, X-35가 채택되면서 X-32 계획은 불채택되었다.[30]

2. 1. 설계 및 특징

X-32는 다양한 합동 타격 전투기(JSF) 기종 간의 차이를 최소화하여 제조 및 수명 주기 비용을 줄이는 것을 목표로 설계되었다. 이를 위해 대형 일체형 탄소 섬유 복합재 델타익을 중심으로 설계되었다. 날개는 9.15m의 폭과 55도의 전연 후퇴각을 가졌으며, 최대 약 9071.84kg (9000kg)의 연료를 탑재할 수 있었다. 높은 후퇴각은 제한적인 천음속 공기역학적 항력을 제공하면서 두꺼운 날개 단면을 사용하고, 날개에 장착된 컨포멀 안테나 장비를 위한 적절한 각도를 제공하기 위한 것이었다.[7]

비용 절감을 위해 보잉은 해병대의 단거리 이륙 및 수직 착륙(STOVL) 요구 사항에 맞춰 직접 양력 추력 편향 시스템을 선택했다. 이는 주 엔진 주변에 추력 편향 모듈을 추가하는 것만으로 충분했기 때문이다.[8] 그러나 이로 인해 엔진을 조종석 바로 뒤에 장착해야 했고, 무게중심을 앞으로 이동시켜 중립 자세의 호버링을 가능하게 했다. 직접 양력 시스템 선택의 또 다른 영향은 대형 턱 장착형 공기 흡입구였는데, 이는 수평 속도가 0일 때 램 에어 압력을 이용할 수 없을 때 호버링에 필요한 추력을 제공하기 위해 주 엔진에 충분한 공기를 공급하기 위해 필요했다. 이 대형 흡입구는 레이더에 압축기 블레이드가 직접 노출될 가능성이 있었는데(레이더 단면적 참조), 이를 완화하기 위한 기술이 적용되었다.

X-32의 외형적인 특징은 무미익 델타 형식이라는 점이다. 이는 스텔스성 향상을 위해 채용되었으며, 실제로 X-35보다 우수한 스텔스성을 가진 것으로 알려졌다. 무미익 델타 형식은 기수 들림 시 엘레본을 올리는 형태가 되므로 저속에서의 양력을 확보하기 어려워 단거리 이착륙 성능이 떨어지고, 함상기로 채용하는 데 불리하다. 이를 위해 주익 전단에 에이펙스 플랩이라는 강력한 기수 들림 모멘트를 발생시키는 장치가 추가되었다.[31] X-32B에는 에이펙스 플랩이 장착되지 않았고, 날개 폭도 짧아졌다.[32]

하부에 거대한 공기 흡입구가 있는 것도 특징적이다. 거대한 공기 흡입구는 X-32B가 수직 이착륙을 할 때 대량의 공기를 흡입하기 위해 설치되었다. 그러나 X-32B는 호버링 시험 시 초음속 비행에 필요한 공기 흡입구의 선단부를 제거했기 때문에, 한 번의 비행으로 초음속 비행과 수직 착륙을 모두 수행할 수 없었다.[32] 주익에는 탄소 섬유복합재가 사용되었다. 앞바퀴에는 F-16의 것이, 캐노피에는 AV-8의 것이 사용되었다. X-35에는 없었던 동체 내 웨폰 베이도 갖추고 있으며, 공중 급유 수유 장치는 두 기체 모두 해군식 프로브를 채용했다.

X-32는 정부가 정한 모든 요구 사항을 충족했지만, 설계 확정 단계에서 미국 해군의 요구 사항이 변경되어, 그대로의 설계로는 대응할 수 없는 문제가 발생했다. 그 결과 양산형에서는 수평 꼬리 날개를 장착하고, 공기 흡입구도 형상을 변경하여 큰 받음각 시의 공기 흐름을 개선할 것으로 예상되었다.[31]

엔진은 P&W의 F119터보팬 엔진을 탑재했다. 주 배기구는 2차원 추력 편향 노즐로 되어 있으며, 착륙 진입 시의 피치 조종에 사용된다.[31] 수직 이착륙 능력을 갖는 X-32B의 엔진은 해리어나 해리어 II와 같이 동체 중앙에서 두 개로 갈라진 리프트 노즐에 의해 제트 엔진의 배기를 직접 아래로 향하게 함으로써 수직 이착륙을 수행하는 직접 배기 방식이다.

2. 2. 시험 비행 및 경쟁

X-32A(통상 이착륙 및 항공모함 이착륙 시험용)는 2000년 9월 18일 보잉의 팰름데일 공장에서 에드워드 공군 기지까지 첫 비행을 했다. 보잉 시험 조종사 프레드 녹스가 조종한 이 비행기는 약 150kn의 속도로 이륙하기 전 약 670.56m의 활주로를 사용했다.[15] 비행 중 약 3048.00m 고도와 200kn의 속도에 도달했으며, 13°의 받음각을 기록했다.[15] X-32A는 F-22의 애프터버닝 터보팬 엔진인 F119-PW-614C로 구동되었다.

X-32B(단거리 이륙 수직 착륙형)는 2001년 3월 29일에 첫 비행을 했다. 팰름데일에서 에드워드 공군기지까지 50분 동안 비행했다.[17][18] X-32B는 F119-PW-614S 엔진으로 구동되었는데, 이 엔진은 정상 비행에서는 일반적인 애프터버닝 터보팬으로 작동했다. STOVL 모드에서는 버터플라이 밸브가 엔진 배기가스를 항공기 무게 중심 근처의 추력 벡터 노즐로 전환했다.[20] X-32B는 AV-8B 해리어 II와 마찬가지로 제트 배기의 추력 벡터링 방식으로 STOVL 비행을 수행했다.[20]

록히드 마틴의 X-35와의 비교 시험 결과, 2001년 10월 26일 미 국방부는 X-35를 JSF로 선정했다. X-32는 엔진과 수직 이착륙 방식의 관계상 대용량 폭탄창 설치가 어렵다는 점 등이 약점으로 지적되었다.[30]

3. 제원

X-32는 통합타격전투기 계획(JSF: Joint Strike Fighter)에 따라 개발된 스텔스 시제 실험기(개념 실증기)이다. 통상 이착륙형/항공모함 이착륙형인 X-32A와 단거리 이륙 수직 착륙형인 X-32B 두 가지 시제기가 제작되었다.[30]

보잉 X-32 제원
구분내용
승무원1명
전장15.47m
전폭10.97m
전고5.28m
최대 이륙 중량17200kg
엔진F119 터보팬 엔진 (추력: 125kN, 애프터버너 작동 시: 191.35kN)
최대 속도마하 1.6 (1931kmh)
항속 거리
무장


3. 1. 일반 제원


  • 승무원: 1명
  • 길이: 15.47m
  • 넓이: 10.97m
  • 높이: 5.28m
  • 엔진: F119 터보팬 엔진 (플랫 & 휘트니사)
  • 최고 속도: 마하 1.6

보잉 X-32

3. 2. 무장


구분내용
구경20mm
길이1.88m
무게112kg
발사속도분당 6000발
포구속도1050m/s


구분내용
무게152kg
엔진High performance, directed rocket motor
길이3.66m
직경178mm
속도초음속
사정거리75km


  • 내부 무장: AMRAAM 공대공 미사일 6발 또는 AMRAAM 공대공 미사일 2발 및 2,000 lb (900kg)급 유도 폭탄 2발
  • 외부 무장: 유도 무기, 대레이더 미사일, 공대지 무기, 보조 연료 탱크 등 약 15,000 lb (6800kg)의 다양한 외부 탑재물[28]

4. 현재 상태

2005년, 보잉 X-32A는 데이턴 근처의 미국 공군 국립 박물관으로 옮겨졌다. JSF 경쟁이 끝난 후 몇 년 동안 야외에 방치되어 그 상태가 악화되었다.[24] 2023년 12월, 박물관은 3개월에 걸친 기체 복원을 완료했다.[25] 2024년 5월 31일, X-32A는 운 좋게 실패한 YF-23 "블랙 위도우 II"와 가깝게 주차된 상태로 연구 개발 갤러리에 전시되었다.[26]

X-32B는 2005년 세인트 메리스 카운티, 메릴랜드의 NAS 퍼턱센트 리버 인근에 있는 퍼턱센트 리버 해군 항공 박물관으로 이송되었다.[27] 2009년 6월, 박물관의 복원 시설에서 복원을 거쳐 야외에 전시되었지만, 외부 환경에 노출되어 심각하게 열화되었다.

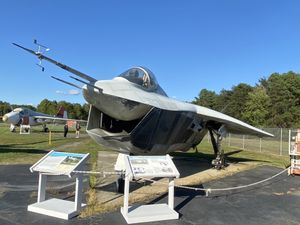

2023년 퍼턱센트 리버 해군 항공 박물관에 전시된 열화된 상태의 X-32B
