1. 개요
영덕 단층은 경상북도 영덕군과 울진군 일대에 위치한 단층으로, 1937년 일본인 지질학자에 의해 처음 인지되었다. 이후 연구를 통해 영덕 단층이 양산 단층에서 분기되어 우수향 주향 이동 운동을 하였으며, 백악기 말에 좌수향 주향 이동 운동, 44~23 Ma 사이에 우수향 주향 이동 운동을 겪은 것으로 분석되었다. 영덕 단층은 가송동층, 청량산층 등 경상 누층군과 영덕 화강암 등을 절단하며, 영덕군 창수면 일대 송천의 곡지 형성에 영향을 미쳤다. 영덕 단층의 주요 노두는 울진군 온정면과 영덕군 일대에 분포하며, 다양한 연구 결과가 보고되고 있다.
더 읽어볼만한 페이지
- 영덕군의 지리 - 내연산
내연산은 경상북도 포항시에 위치한 화산암 기반의 산으로, 절벽과 계곡, 폭포, 용소가 특징이며 다양한 식생이 보존되어 있고, 특히 보경사를 품은 계곡은 예술가들에게 영감을 주었다. - 영덕군의 지리 - 주왕산
주왕산은 백악기 말 화산 활동으로 형성된 화산암 지형으로, 다양한 화산암류와 주왕산 응회암의 지질 명소, 그리고 주왕 관련 전설로 인해 주왕계곡은 대한민국의 명승으로 지정되었다. - 울진군의 지리 - 영덕군의 지질
영덕군의 지질은 선캄브리아기 암석, 트라이아스기 화성암, 쥐라기 화성암, 경상 누층군, 영해 분지, 단층, 광산 등으로 구성된다. - 울진군의 지리 - 울진군의 지질
울진군의 지질은 선캄브리아기부터 중생대에 걸친 다양한 시대의 암석과 지층으로 이루어져 있으며, 변성퇴적암류, 화강편마암류, 경상 누층군, 화강암류와 함께 활성단층 및 다양한 광산들이 분포한다. - 주향이동단층 - 동래 단층
동래 단층은 부산광역시와 양산시 일대에 위치하며 신생대 고제3기에 활동했고, 북북동 방향으로 연장되며, 도시 개발과 지형에 영향을 미치는 활성단층 여부가 연구 과제로 남아있다. - 주향이동단층 - 양산 단층
양산 단층은 한반도 동남부 경상 분지를 가로지르는 북북동-남남서 방향의 주향 이동 단층으로, 여러 단층들의 집합체인 양산 단층대에 속하며, 과거 활동 이력과 최근 지진 발생으로 활성단층으로 주목받고 있다.
| 영덕 단층 | |
|---|---|
| 개요 | |
![[[경상 누층군]] [[가송동층]]과 영덕 단층(N10˚E/29˚NW), [[울진군]] [[온정면]] 조금리](https://cdn.onul.works/wiki/noimage.png) | |
| 위치 | 영남 지방 |
| 지역 | 경상북도 |
| 도시 | 영덕군, 울진군 |

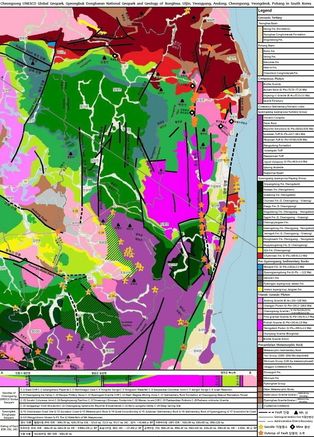

![[[영덕군의 지질]], [[울진군의 지질]]과 영덕 단층](https://cdn.onul.works/wiki/source/194c72b382f_7d896381.jpg) | |
| 지질학적 정보 | |
| 이름 | 영덕 단층 |
| 주향 | 남-북 |
| 경사 | 북서, 남동 |
| 변위 | 우수향 6.7 km (장기홍 외, 1990) 8.1 km (청량산층) 우수향 4.6 km(영덕 심성암체와 하양층군) 우수향 5.0 km (하양층군과 백악기 온정리 화강암) 우수향 4.7 km (경상 누층군 하양층군과 고원생대 변성암) |
| 판 | 유라시아판, 아무르판 내 |
| 지진 발생 여부 | 없음 |
| 운동 | 좌수향 후 우수향 |
| 암석 단위 | 쥐라기 영덕 심성암체, 경상 누층군 |
| 연대 | 중생대 이후 |
2. 연구사
영덕 단층에 대한 연구는 1937년 일본인 지질학자 波多江信廣, はたえ のぶひろ일본어에 의해 처음 인지된 이후, 여러 연구자들에 의해 지속적으로 수행되어 왔다. 초기에는 영덕 단층이 북쪽으로 연장되지 않는다고 보았으나, 최근 연구에서는 울진군 지역까지 연장되는 것이 확인되었다.
또한, 초기에는 우수향 주향 이동 운동만 보고되었으나, 이후 연구에서는 좌수향 주향 이동 운동의 증거도 발견되었다. 이러한 연구 결과들을 종합하면, 영덕 단층은 백악기 말 좌수향 주향 이동 운동을 겪은 후, 신생대(44~23 Ma)에 우수향 주향 이동 운동을 한 것으로 분석된다.
2. 1. 초기 연구 (1937~1990)
波多江信廣, はたえ のぶひろ일본어는 1937년 영덕-영해 지질도폭에서 영덕 단층을 처음으로 인지하였으나, 북쪽으로 연장되지 않는다고 기재했다.[1]장기홍 외(1990)는 경상 분지 동부 지역의 층서 및 지사 연구를 통해 영덕 단층이 포항시 북구 청하면에서 양산 단층으로부터 분기하여 6.7 km의 우수향 주향 이동 운동을 하였다고 설명하였다.[2]
2. 2. 최근 연구 (2018~현재)
2018년, 강희철 외는 영덕군 지역에서 경상 누층군의 가송동층, 청량산층, 도계동층, 기사동층이 영덕 단층의 서쪽에만 분포하며, 가송동층은 영덕 단층 인근에서 지층의 주향이 시계방향으로 회전되거나 단층의 주향에 거의 평행하게 배열되는 양상을 보인다고 설명했다.[3]2019년, 서경한 외는 영덕 단층이 영덕군 강구면 일대에서 양산 단층으로부터 분기되며, 화천리에서 YDF-2, YDF-3 두 단층으로 갈라진다고 보았다. YDF-2는 영덕읍 화천리 이남에서 분기되는 두 단층 중 서쪽 단층으로 북동 내지 북북동과 북북서 방향의 분절들이 서로 연결되어 이어지며 백악기 퇴적암 및 화산암을 절단하고 양쪽의 경계를 형성한다. YDF-3은 영덕읍 화천리에서 영덕읍소재지를 지나 남남동쪽으로 강구면까지 약 12 km 연장되는 것으로 추정된다. 영덕 단층 양쪽의 경상 누층군 동화치층, 가송동층, 청량산층, 도계동층의 주향이 단층 인접부에서 대부분 시계방향으로 회전되어 단층의 우수향 주향이동 운동을 지시한다. 또한 청량산층 하부 역암을 기준으로 약 8.1 km의 우수향 수평변위를 보고하였다. 단층암의 대자율 이방성(AMS) 조사 결과 영덕 단층은 좌수향과 우수향의 주향이동 운동을 모두 겪었으나 단층암에는 좌수향보다 우수향의 주향이동 운동에 의한 변형이 더 강하게 남은 것으로 드러났다. 연구자들은 백악기 말 북서-남동 방향의 최대수평응력 하에서 좌수향 주향이동운동을 겪고, 44~25 Ma의 북동-남서 방향 최대수평응력 하에서 우수향 주향이동운동을 겪은 운동사를 제시하였다.[4]
2023년, 김광연은 영덕 단층의 수평 변위는 트라이아스기 내지 쥐라기 영덕 화강암과 하양층군의 경계 기준 우수향으로 약 4.6 km, 하양층군과 백악기 온정리 화강암의 경계 기준 우수향으로 약 5.0 km, 하양층군과 고원생대 변성암의 경계 기준 우수향으로 약 4.7 km라고 하였다. 영덕 단층은 울진군 온정면 소태리에서 북동-남서 방향으로 굴곡하여 울진군 기성면 방율리로 연장되는 단층과 남-북 방향으로 지속적으로 발달하여 울진군 매화면 길곡리 일원까지 연장되는 단층으로 분기된다. 울진군 지역의 평해 지질도폭에서 서화산 단층으로 명명된 단층의 자취가 영덕 단층과 연장되는 것을 확인하였다. 여러 연구 결과를 종합하면 영덕 단층은 백악기 말에 좌수향 주향 이동 운동을 하였고 44~23 Ma 사이에 우수향 주향 이동 운동을 한 것으로 분석되었다.[5]
2024년, 신원정과 김종연은 영덕군 창수면 일대에 발달하는 하천 송천의 중상류는 영덕 단층을 따라 곡지(谷地)가 형성되어 있으며, 송천의 상류 부분은 영덕 단층 주변에 형성된 단층손상대를 따라 침식이 일어나고 있어 송천의 곡지가 영덕 단층의 영향을 받았다고 해석했다.[6]
3. 지질학적 특징
4. 단층 노두
영덕 단층은 경상북도 울진군과 영덕군 일대에서 여러 노두로 관찰된다. 각 노두에서는 단층의 특징적인 구조와 변형 양상을 확인할 수 있다. 특히, 단층면의 주향과 경사, 단층핵의 폭과 구성 물질, 단층 주변 암석의 변형 등을 통해 단층의 운동 감각과 형성 과정을 추정할 수 있다.
| 위치 | 지질 | 주향[8] | 경사 | 성향 | 단층핵 | 비고 |
|---|---|---|---|---|---|---|
| 울진군 | ||||||
| 기성면 방율리 (YDF 4-1) | 고원생대 우백질 화강편마암 | 북동 24° | 북서 70° | 판정불가 | 5.7m | |
| 온정면 소태리 (YDF 3-5) | 백악기 화강암 (서) 하양층군 (동) | 북동 26° | 남동 54° | 우수향 주향이동 | 11m | |
| 온정면 백암운동장 북쪽 (YDF 3-3, 3-4) | 하양층군 및 백악기 화강암 | 북동 19° 북동 1° | 남동 83° 남동 74° | 좌수향 및 우수향 주향이동 | 0.4m 3.7m | |
| 온정면 소태리 (YDF 3-2) | 하양층군 (서) 백악기 화강암 (동) | 북동 1° | 북서 77° | 우수향 주향이동 | 3.5m | 퇴적암에 전단운동 집중 |
| 온정면 온정리 (YDF 3-1) | 하양층군 (서) 백악기 화강암 (동) | 북동 1° | 남동 78° | 판정불가 | 3.3m | |
| 온정면 온정리 온정저수지 (YDF 2-4) | 하양층군 사암과 이암 교호 | 북동 1, 6, 3° | 북서 78, 81, 77° | 판정불가 | 20cm 이내 | 주 단층에서 1km 서쪽에 있어 부차단층으로 추정 |
| 온정면 조금리 (YDF 2-3) | 하양층군 암회색 사암 | 북서 6° | 남서 88° | 판정불가 | 4m 이상 | YDF 2-2 노두에서 북쪽으로 85m |
| 온정면 조금리 (YDF 2-2) | 가송동층 회백색/녹회색 사암 | 북동 1° | 남동 76° | 우수향 및 좌수향 주향이동 | 1.3m | YDF 2-1 노두에서 북쪽으로 330m |
| 온정면 조금리 (YDF 2-1) | 가송동층 암회색/회백색 사암 | 북서 1° | 북동 83° | 우수향 및 좌수향 주향이동 | 8m | |
| 온정면 조금리 (YDF 2-5) | 하양층군 황갈색 세립사암(상반) 암회색 이암(하반) | 북동 10° | 북서 29° | 우수향 주향이동 | 1cm 미만 | 하반에서 단열을 따라 광맥 형성 |
| 영덕군 | ||||||
| 창수면 신기리 (YDF 1-1) | 트라이아스기/쥐라기 영덕 화강암 | 북서 2° | 북동 75° | - | 0.8m | |
| 축산면 칠성저수지 (YDF 1-A) | 트라이아스기 영덕 화강암 | 북측 북동 12/32° 남측 북서 9° | 북측 남동 82/70° 남측 북동 69° | 좌수향 후 우수향 주향이동 | 1.1m 1.8m | 단층손상대 내 방해석 광맥 |
| 영덕읍 화천리 (YDF 1-B) | 영덕 화강암 (서) 하양층군 (동) | 북서 8° | 남서 65° | 우수향 주향이동 | 2.5m | |
| 지품면 삼화리 (YDF 2-C) | 경상 누층군 (서) 영덕 화강암 (동) | 북동 12° 북동 22° | 북서 75° 남동 67° | 15m | 단층핵에 인접한 경상 누층군은 단층과 유사한 자세로 회전되고 경동 | |
| 영덕읍 화천리 (YDF 2-D) | 영덕 화강암, 경상 누층군 | 북서 1° | 북동 80° | 3.8m 이상 | YDF 2-C 지점에서 남쪽으로 약 500m 지점 화강암 단층손상대 내 열수작용으로 주입된 광맥 | |
| 영덕읍 구미리 (YDF 2-E) | 영덕 화강암, 경상 누층군 | 북서 7° | 북동 68° | 3.9m | 상당히 먼 지역에서 끌려온 것으로 추정되는 데사이트질 화산암 발견 | |
| 강구면 상직리 (YDF 2-F) | 백악기 퇴적암과 화산암 | 북서 33, 26, 28, 26° | 북동 57, 63, 45, 55° | 3m 이상 | ||
| 영덕군 영덕읍 남산리 | 경상 누층군 하양층군, 유천층군 | 북서 39° | 북동 54° | - | ||
4. 1. 주요 노두
경상북도 영덕군 창수면과 울진군 온정면 조금리 간의 국지도 제69호선은 1차선 비포장 도로이고 도로변에 영덕 단층의 노두가 가송동층과 함께 드러나 있다. 이 노두는 김광연(2023)에 의해 보고되었으며, YDF 2-5 노두로 기재되었다. 이 단층은 경상 누층군 가송동층을 절단하는 단층으로, 상반은 황갈색 세립질 사암, 하반은 암회색 이암을 따라 발달한다. 단층핵은 1 cm 미만의 단층비지로만 구성되며 하반에는 단열(Fracture)을 따라 광맥이 형성된 것이 관찰되어 단층활동 당시 혹은 그 이후에 열수 작용이 있었을 것으로 추정된다. 운동 감각은 우수향 주향이동 운동을 지시한다.[1]
영덕군 축산면 칠성저수지 인근 북측과 남측 사면에는 트라이아스기 영덕 화강암을 절단하는 YDF-1 노두가 관찰된다.[1]
북측 사면에는 약 1.1m 폭의 단층핵 경계부에서 주향 북동 12°/경사 남동 82° 및 주향 북동 32°/경사 남동 70°의 뚜렷한 단층면이 발달한다. 단층핵은 담황색의 산성질 암맥 기원과 적갈색의 화강암 기원 단층암으로 구분되는데, 전자는 폭 60cm 로 단층비지와 각력이 혼재되고 후자는 폭 50cm 로 주로 단층각력으로 구성된다. 남측 사면에는 약 1.8m 폭의 단층핵이 발달하며 주향은 북서 9°, 경사는 북동 69°이다. 두 사면에는 좌수향과 우수향을 지시하는 단층조선이 모두 관찰된다.[1]
영덕군 화천리 지점의 단층은 주향 북서 8°, 경사 남서 65°이며 동편에 경상 누층군 동화치층이, 서편에 영덕 화강암이 있다. 약 2.5m 폭의 단층핵은 화강암 기원 30cm와 자색의 이암 및 조립질사암에서 유래한 퇴적암 기원 2.2m의 단층암으로 구분된다.[1]
영덕읍 화천리와 지품면 삼화리를 잇는 임도에 드러난 노두는 약 15m 폭의 단층핵을 보이며 수십 센티미터 폭의 적색 단층비지대를 기준으로 동편의 영덕 화강암과 서편의 경상 누층군을 경계 짓는다. 약 3m 폭의 화강암 기원 단층암은 주로 각력으로 구성되며 전단이 집중된 폭 5cm~10cm의 암회색의 비지대 2개가 주향 북동 12°/경사 북서 75° 및 주향 북동 22° 및 경사 남동 67°의 자세로 발달한다. 폭 12m의 퇴적암 기원 단층암은 자색의 단층비지와 각력대가 교호한다.[1]
위 지점에서 남쪽으로 약 500m 떨어진 곳에 위치한 노두는 주향 북서 01°, 경사 북동 80°의 자세로 동측의 영덕 화강암과 서측의 경상 누층군 도계동층을 경계 짓는다. 화강암의 단층손상대 내에는 열수 작용으로 주입된 광맥들이 있다.[1]
| 위치 | 지질 | 주향 | 경사 | 성향 | 단층핵 | 비고 |
|---|---|---|---|---|---|---|
| 울진군 | ||||||
| 기성면 방율리 (YDF 4-1) | 고원생대 우백질 화강편마암 | 북동 24° | 북서 70° | 판정불가 | 5.7m | |
| 온정면 소태리 (YDF 3-5) | 백악기 화강암 (서) 하양층군 (동) | 북동 26° | 남동 54° | 우수향 주향이동 | 11m | |
| 온정면 백암운동장 북쪽 (YDF 3-3, 3-4) | 하양층군 및 백악기 화강암 | 북동 19° 북동 1° | 남동 83° 남동 74° | 좌수향 및 우수향 주향이동 | 0.4m 3.7m | |
| 온정면 소태리 (YDF 3-2) | 하양층군 (서) 백악기 화강암 (동) | 북동 1° | 북서 77° | 우수향 주향이동 | 3.5m | 퇴적암에 전단운동 집중 |
| 온정면 온정리 (YDF 3-1) | 하양층군 (서) 백악기 화강암 (동) | 북동 1° | 남동 78° | 판정불가 | 3.3m | |
| 온정면 온정리 온정저수지 (YDF 2-4) | 하양층군 사암과 이암 교호 | 북동 1, 6, 3° | 북서 78, 81, 77° | 판정불가 | 20cm 이내 | 주 단층에서 1km 서쪽에 있어 부차단층으로 추정 |
| 온정면 조금리 (YDF 2-3) | 하양층군 암회색 사암 | 북서 6° | 남서 88° | 판정불가 | 4m 이상 | YDF 2-2 노두에서 북쪽으로 85m |
| 온정면 조금리 (YDF 2-2) | 가송동층 회백색/녹회색 사암 | 북동 1° | 남동 76° | 우수향 및 좌수향 주향이동 | 1.3m | YDF 2-1 노두에서 북쪽으로 330m |
| 온정면 조금리 (YDF 2-1) | 가송동층 암회색/회백색 사암 | 북서 1° | 북동 83° | 우수향 및 좌수향 주향이동 | 8m | |
| 온정면 조금리 (YDF 2-5) | 하양층군 황갈색 세립사암(상반) 암회색 이암(하반) | 북동 10° | 북서 29° | 우수향 주향이동 | 1cm 미만 | 하반에서 단열을 따라 광맥 형성 |
| 영덕군 | ||||||
| 창수면 신기리 (YDF 1-1) | 트라이아스기/쥐라기 영덕 화강암 | 북서 2° | 북동 75° | - | 0.8m | |
| 축산면 칠성저수지 (YDF 1-A) | 트라이아스기 영덕 화강암 | 북측 북동 12/32° 남측 북서 9° | 북측 남동 82/70° 남측 북동 69° | 좌수향 후 우수향 주향이동 | 1.1m 1.8m | 단층손상대 내 방해석 광맥 |
| 영덕읍 화천리 (YDF 1-B) | 영덕 화강암 (서) 하양층군 (동) | 북서 8° | 남서 65° | 우수향 주향이동 | 2.5m | |
| 지품면 삼화리 (YDF 2-C) | 경상 누층군 (서) 영덕 화강암 (동) | 북동 12° 북동 22° | 북서 75° 남동 67° | 15m | 단층핵에 인접한 경상 누층군은 단층과 유사한 자세로 회전되고 경동 | |
| 영덕읍 화천리 (YDF 2-D) | 영덕 화강암, 경상 누층군 | 북서 1° | 북동 80° | 3.8m 이상 | YDF 2-C 지점에서 남쪽으로 약 500m 지점 화강암 단층손상대 내 열수작용으로 주입된 광맥 | |
| 영덕읍 구미리 (YDF 2-E) | 영덕 화강암, 경상 누층군 | 북서 7° | 북동 68° | 3.9m | 상당히 먼 지역에서 끌려온 것으로 추정되는 데사이트질 화산암 발견 | |
| 강구면 상직리 (YDF 2-F) | 백악기 퇴적암과 화산암 | 북서 33, 26, 28, 26° | 북동 57, 63, 45, 55° | 3m 이상 | ||
| 영덕군 영덕읍 남산리 | 경상 누층군 하양층군, 유천층군 | 북서 39° | 북동 54° | - | ||
4. 2. 노두 목록
경상북도 영덕군 창수면과 울진군 온정면 조금리 간의 국지도 제69호선은 1차선 비포장 도로이고 도로변에 영덕 단층의 노두가 가송동층과 함께 드러나 있다. 이 노두는 김광연(2023)에 의해 보고되었으며, YDF 2-5 노두로 기재되었다. 이 단층은 경상 누층군 가송동층을 절단하는 단층으로, 상반은 황갈색 세립질 사암, 하반은 암회색 이암을 따라 발달한다. 단층핵은 1cm 미만의 단층비지로만 구성되며 하반에는 단열(Fracture)을 따라 광맥이 형성된 것이 관찰되어 단층활동 당시 혹은 그 이후에 열수 작용이 있었을 것으로 추정된다. 운동 감각은 우수향 주향이동 운동을 지시한다.[1]
영덕군 축산면 칠성저수지 인근 지점의 북측과 남측 사면에는 트라이아스기 영덕 화강암을 절단하는 YDF-1 노두가 관찰된다. 북측 사면에는 약 1.1m 폭의 단층핵 경계부에서 주향 북동 12°/경사 남동 82° 및 주향 북동 32°/경사 남동 70°의 뚜렷한 단층면이 발달한다. 단층핵은 담황색의 산성질 암맥 기원과 적갈색의 화강암 기원 단층암으로 구분되는데, 전자는 폭 60cm로 단층비지와 각력이 혼재되고 후자는 폭 50cm로 주로 단층각력으로 구성된다. 남측 사면에는 약 1.8m 폭의 단층핵이 발달하며 주향은 북서 9°, 경사는 북동 69°이다. 두 사면에는 좌수향과 우수향을 지시하는 단층조선이 모두 관찰된다.[1]
영덕군 화천리 지점의 단층은 주향 북서 8°, 경사 남서 65°이며 동편에 경상 누층군 동화치층이, 서편에 영덕 화강암이 있다. 약 2.5m 폭의 단층핵은 화강암 기원 30cm와 자색의 이암 및 조립질사암에서 유래한 퇴적암 기원 2.2m의 단층암으로 구분된다.[1]
영덕읍 화천리와 지품면 삼화리를 잇는 임도에 드러난 노두는 약 15m 폭의 단층핵을 보이며 수십 센티미터 폭의 적색 단층비지대를 기준으로 동편의 영덕 화강암과 서편의 경상 누층군을 경계 짓는다. 약 3m 폭의 화강암 기원 단층암은 주로 각력으로 구성되며 전단이 집중된 폭 5cm~10cm의 암회색의 비지대 2개가 주향 북동 12°/경사 북서 75° 및 주향 북동 22° 및 경사 남동 67°의 자세로 발달한다. 폭 12m의 퇴적암 기원 단층암은 자색의 단층비지와 각력대가 교호한다.[1]
위 지점에서 남쪽으로 약 500m 떨어진 곳에 위치한 지점의 노두는 주향 북서 01°, 경사 북동 80°의 자세로 동측의 영덕 화강암과 서측의 경상 누층군 도계동층을 경계 짓는다. 화강암의 단층손상대 내에는 열수 작용으로 주입된 광맥들이 있다.[1]
| 위치 | 좌표 | 지질 | 주향 | 경사 | 성향 | 단층핵 | 비고 |
|---|---|---|---|---|---|---|---|
| 울진군 | |||||||
| 기성면 방율리 (YDF 4-1) | 고원생대 우백질 화강편마암 | 북동 24° | 북서 70° | 판정불가 | 5.7m | ||
| 온정면 소태리 (YDF 3-5) | 백악기 화강암 (서) 하양층군 (동) | 북동 26° | 남동 54° | 우수향 주향이동 | 11m | ||
| 온정면 백암운동장 북쪽 (YDF 3-3, 3-4) | 북측 남측 | 하양층군 및 백악기 화강암 | 북동 19° 북동 1° | 남동 83° 남동 74° | 좌수향 및 우수향 주향이동 | 0.4m 3.7m | |
| 온정면 소태리 (YDF 3-2) | 하양층군 (서) 백악기 화강암 (동) | 북동 1° | 북서 77° | 우수향 주향이동 | 3.5m | 퇴적암에 전단운동 집중 | |
| 온정면 온정리 (YDF 3-1) | 하양층군 (서) 백악기 화강암 (동) | 북동 1° | 남동 78° | 판정불가 | 3.3m | ||
| 온정면 온정리 온정저수지 (YDF 2-4) | 하양층군 사암과 이암 교호 | 북동 1, 6, 3° | 북서 78, 81, 77° | 판정불가 | 20cm 이내 | 주 단층에서 1km 서쪽에 있어 부차단층으로 추정 | |
| 온정면 조금리 (YDF 2-3) | 하양층군 암회색 사암 | 북서 6° | 남서 88° | 판정불가 | 4m 이상 | YDF 2-2 노두에서 북쪽으로 85m | |
| 온정면 조금리 (YDF 2-2) | 가송동층 회백색/녹회색 사암 | 북동 1° | 남동 76° | 우수향 및 좌수향 주향이동 | 1.3m | YDF 2-1 노두에서 북쪽으로 330m | |
| 온정면 조금리 (YDF 2-1) | 가송동층 암회색/회백색 사암 | 북서 1° | 북동 83° | 우수향 및 좌수향 주향이동 | 8m | ||
| 온정면 조금리 (YDF 2-5) | 하양층군 황갈색 세립사암(상반) 암회색 이암(하반) | 북동 10° | 북서 29° | 우수향 주향이동 | 1cm 미만 | 하반에서 단열을 따라 광맥 형성 | |
| 영덕군 | |||||||
| 창수면 신기리 (YDF 1-1) | 트라이아스기/쥐라기 영덕 화강암 | 북서 2° | 북동 75° | - | 0.8m | ||
| 축산면 칠성저수지 (YDF 1-A) | 트라이아스기 영덕 화강암 | 북측 북동 12/32° 남측 북서 9° | 북측 남동 82/70° 남측 북동 69° | 좌수향 후 우수향 주향이동 | 1.1m 1.8m | 단층손상대 내 방해석 광맥 | |
| 영덕읍 화천리 (YDF 1-B) | 영덕 화강암 (서) 하양층군 (동) | 북서 8° | 남서 65° | 우수향 주향이동 | 2.5m | ||
| 지품면 삼화리 (YDF 2-C) | 경상 누층군 (서) 영덕 화강암 (동) | 북동 12° 북동 22° | 북서 75° 남동 67° | 15m | 단층핵에 인접한 경상 누층군은 단층과 유사한 자세로 회전되고 경동 | ||
| 영덕읍 화천리 (YDF 2-D) | 영덕 화강암, 경상 누층군 | 북서 1° | 북동 80° | 3.8m 이상 | YDF 2-C 지점에서 남쪽으로 약 500m 지점 화강암 단층손상대 내 열수작용으로 주입된 광맥 | ||
| 영덕읍 구미리 (YDF 2-E) | 영덕 화강암, 경상 누층군 | 북서 7° | 북동 68° | 3.9m | 상당히 먼 지역에서 끌려온 것으로 추정되는 데사이트질 화산암 발견 | ||
| 강구면 상직리 (YDF 2-F) | 백악기 퇴적암과 화산암 | 북서 33, 26, 28, 26° | 북동 57, 63, 45, 55° | 3m 이상 | |||
| 영덕군 영덕읍 남산리 | 경상 누층군 하양층군, 유천층군 | 북서 39° | 북동 54° | - | |||
5. 통과 지역
영덕 단층은 경상북도 영덕군과 울진군 일대를 통과한다.[7]
양산 단층에 합류한다.
