1. 개요
판처슈렉은 제2차 세계 대전 중 나치 독일에서 개발된 휴대용 대전차 로켓 발사기이다. 미국 바주카를 기반으로 개발되었으며, 88mm 구경의 로켓탄을 사용했다. 1943년 후반 방호판이 장착된 RPzB 54가 개발되었고, 1944년에는 RPzB 54/1이 개발되어 총 314,895문의 발사기와 2,218,400발의 로켓탄이 생산되었다. 판처슈렉은 강력한 관통력을 가졌지만, 발사 시 많은 연기가 발생하여 발사 위치가 노출되는 단점이 있었다. 독일, 핀란드, 이탈리아, 헝가리 등에서 사용되었으며, 자주포로 개조되기도 했다. 판처슈렉은 영화, 비디오 게임 등 대중문화에서도 자주 등장한다.
더 읽어볼만한 페이지
| 판처슈렉 | |
|---|---|
| 개요 | |
 | |
| 명칭 | 판처슈렉 (Panzerschreck) |
| 다른 명칭 | 라케텐판처뷐제 54 (Raketenpanzerbüchse 54) |
| 종류 | 대전차 로켓 발사기 |
| 사용 국가 | 나치 독일 및 기타 (사용자 섹션 참고) |
| 사용 기간 | 1943년~1945년 |
| 참전 | 제2차 세계 대전 |
| 개발 및 생산 | |
| 제작사 | HASAG사 Enzinger Union사 Jäckel사 |
| 생산 수량 | 314,895정 |
| 단가 | 70 라이히스마르크 |
| 파생형 | RPzB 54, RPzB 54/1 |
| 제원 | |
| 중량 | 11kg (RPzB 54, 방패 장착 시) |
| 길이 | 164cm |
| 구경 | 88mm |
| 탄속 | 110m/s |
| 유효 사거리 | 150m (RPzB 54) |
2. 역사
1942년 11월 튀니지 전역에서 노획한 미국 바주카를 기반으로 개발이 시작되었다.[6][8] 독일은 더 강력한 대전차 화기가 필요했고, M1 바주카포의 설계를 참고하여 더 큰 구경의 로켓포를 개발하게 되었다. 개발 시기는 판저파우스트보다 약간 늦은 1943년 초로 여겨진다.
M1 바주카포의 구경이 2.36인치(60mm)이고 장갑관통력이 100mm인 데 반해, 판처슈렉은 구경 88mm로 장갑 관통력이 명중 각도 90도에서 230mm, 60도에서 160mm이며, 당시 거의 모든 전차의 정면 장갑을 관통하는 위력을 자랑했다. 구경 88mm는 8.8 cm Raketenwerfer 43용 RPzB. Gr. 4312를 판처슈렉에 재사용하기 위해 선택되었다. 탄두와 신관은 그대로 사용했지만, 로켓 모터의 하우징은 더 긴 로켓 모터를 수용하기 위해 490mm에서 650mm으로 연장해야 했다. Raketenwerfer 43은 타격식 점화를 사용했지만, 판처슈렉에는 전기 점화가 선택되어 표준 수류탄 RPzB. Gr. 4322가 형성되었다.[6]
최초의 양산형인 '''RPzB 43'''은 로켓 연소 찌꺼기가 사수에게 튀는 단점이 있어, 방독면과 장갑 착용이 필요했다.[23] 1943년 후반에, 조준용 운모제 투명 소창이 달린 방호판이 장착된 '''RPzB 54'''가 개발되었다. 1944년에는 전체 길이를 약 30cm 단축하고 중량을 경량화한 '''RPzB 54/1'''이 개발되었다.
1944년, 독일은 ''판처슈렉''을 핀란드에 제공했고, 핀란드는 겨울 전쟁과 계속 전쟁에서 이 무기를 소련 장갑차를 상대로 효과적으로 사용했다. 핀란드어 이름은 ''Panssarikauhu''였다(독일어 이름의 문자적 번역).[17] 이탈리아 사회 공화국과 헝가리도 ''판처슈렉''을 사용했다.[17] 여러 이탈리아 부대는 숙련된 대전차 사냥꾼으로 알려졌고, 헝가리는 봄의 각성 작전 동안 ''판처슈렉''을 광범위하게 사용했다.[16]
노획된 판처슈렉은 폴란드 국내군과[17] 소련군도 사용했다.[17] 동부 전선과 서부 전선에서 독일군이 사용하였다.

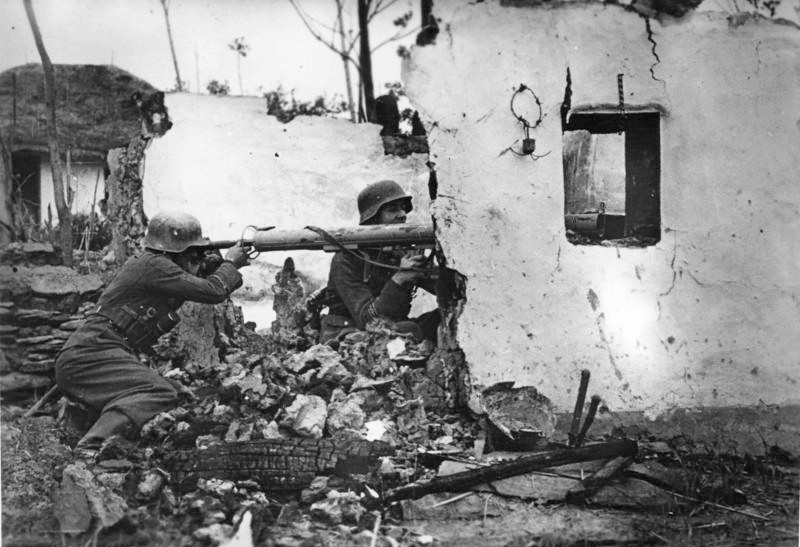

RPzB를 발사하면 무기 앞과 뒤에서 많은 양의 연기가 발생했다. 무기의 튜브와 연기 때문에 공식 문서에서는 이 무기를 ''오펜로르''("난로 파이프")라고 불렀다. 이는 또한 대전차 팀이 발사되면 노출되어 표적이 된다는 것을 의미하므로, 발사 후 위치를 변경해야 했다. 이러한 유형의 시스템은 벙커나 집과 같은 닫힌 공간 내부에서 무기를 발사하는 것을 어렵게 만들었으며, 실내를 유독한 연기로 채우고 즉시 발사 위치를 노출시켰다.
제2차 세계 대전 말기 독일의 전술 교리는 ''판처슈렉'' 및/또는 ''판저파우스트'' 팀이 엇갈린 참호에 배치할 것을 요구했다. 대전차 팀은 가능하면 얇은 측면 또는 후면 장갑을 노리도록 지시받았다.[9] 연합군 장갑 부대는 종종 대전차 고폭탄에 대비하기 위해 모래주머니, 예비 궤도 장치, 통나무 등을 탱크에 즉석 보호 장치를 추가하려 했다. 또 다른 방어 수단은 탱크 주변에 금속 망과 그물을 설치하여 독일 ''슐첸'' 보조 판과 유사하게 만드는 것이었다.
2. 1. 개발 배경
1942년 11월 튀니지 전역에서 노획한 미국 바주카를 기반으로 개발이 시작되었다.[6][8] 독일은 더 강력한 대전차 화기가 필요했고, M1 바주카포의 설계를 참고하여 더 큰 구경의 로켓포를 개발하게 되었다. 개발 시기는 판저파우스트보다 약간 늦은 1943년 초로 여겨진다.M1 바주카포의 구경이 2.36인치(60mm)이고 장갑관통력이 100mm인 데 반해, 판처슈렉은 구경 88mm로 장갑 관통력이 명중 각도 90도에서 230mm, 60도에서 160mm이며, 당시 거의 모든 전차의 정면 장갑을 관통하는 위력을 자랑했다.
구경 88mm는 8.8 cm Raketenwerfer 43용 RPzB. Gr. 4312를 판처슈렉에 재사용하기 위해 선택되었다. 탄두와 신관은 그대로 사용했지만, 로켓 모터의 하우징은 더 긴 로켓 모터를 수용하기 위해 490mm에서 650mm으로 연장해야 했다. Raketenwerfer 43은 타격식 점화를 사용했지만, 판처슈렉에는 전기 점화가 선택되어 표준 수류탄 RPzB. Gr. 4322가 형성되었다.[6]
최초의 양산형인 '''RPzB 43'''은 로켓 연소 찌꺼기가 사수에게 튀는 단점이 있어, 방독면과 장갑 착용이 필요했다.[23] 1943년 후반에, 조준용 운모제 투명 소창이 달린 방호판이 장착된 '''RPzB 54'''가 개발되었다. 1944년에는 전체 길이를 약 30cm 단축하고 중량을 경량화한 '''RPzB 54/1'''이 개발되었다.
2. 2. 초기 모델 (RPzB 43)

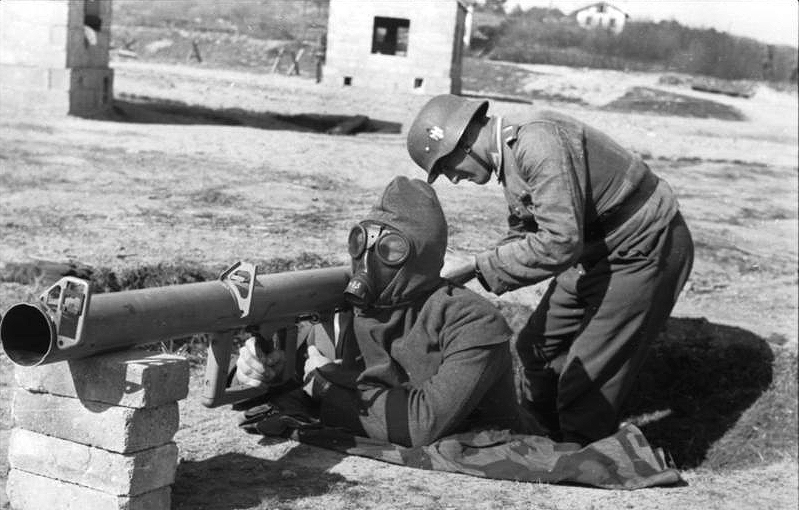

초기 모델인 '''RPzB 43'''은 발사 후 2m 비행 지점까지 추진제가 계속 연소하여 로켓 연소 찌꺼기가 사수에게 튀는 단점이 있었다.[23] 따라서 사수는 방독면과 장갑을 착용해야 했다.[23]
RPzB 43은 미국군에게서 노획한 M1 바주카포를 모델로, 자군의 8.8cm 로켓탄과 유사한 로켓탄을 사용할 수 있도록 1943년 초에 개발되었다.[22] M1 바주카포(구경 2.36인치(60mm), 장갑관통력 100mm)에 비해 판처슈렉은 구경 88mm로 장갑 관통력이 90도에서 230mm, 60도에서 160mm로 당시 거의 모든 전차의 정면 장갑을 관통하는 위력을 자랑했다. 또한, M1 바주카포의 건전지 점화 방식과 달리, 판처슈렉은 전방 레버로 방아쇠 후방의 스프링을 압축하여 코킹, 방아쇠로 이를 해제하여 발전·점화하는 소형 다이나모를 사용했다.
일반적으로 1정의 발사기에 7발의 로켓탄이 정수였다. 로켓탄은 기온에 따라 추진제의 연소 속도가 달라지기 때문에 하절기용과 동절기용이 있으며, 이에 맞춰 조정할 수 있는 조준기도 제공되었다. 연소가 발사 후 곧바로 끝나기 때문에, 원거리 목표물 사격 시에는 조준을 약간 위로 향하게 하여 탄도가 약간 산 모양을 이루게 된다. 로켓탄의 속도는 105m/초이며, 실용 유효 사거리는 150-180m였다.[21]
2. 3. 개량형 모델 (RPzB 54, RPzB 54/1)

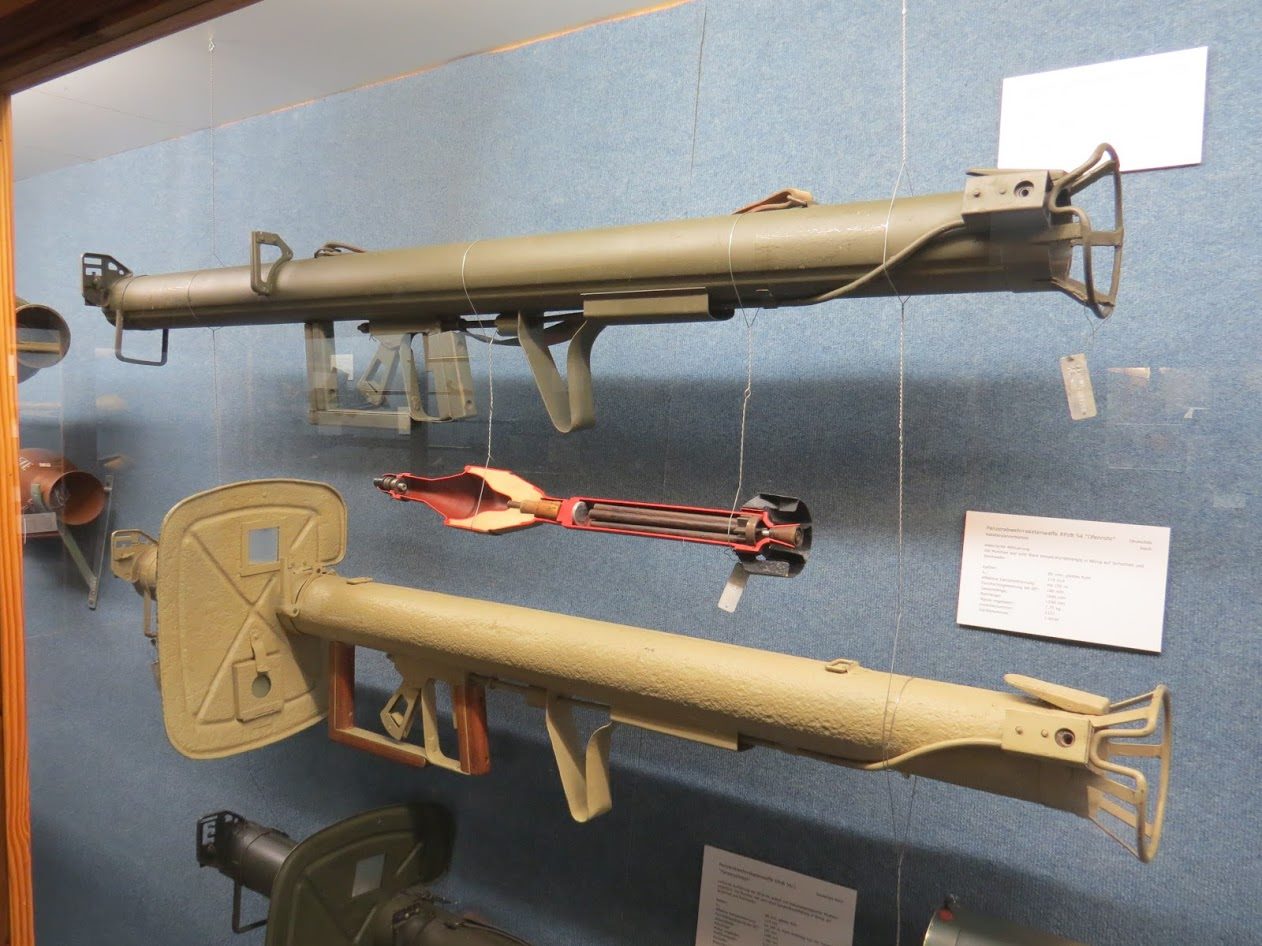

RPzB 54는 초기 생산 모델로 길이가 164cm였고, 비어 있을 때 무게는 약 9.25kg이었다. RPzB 로켓은 튜브를 벗어난 후 약 2m 동안 계속 연소되었기 때문에, 사용자는 후폭풍의 열로부터 보호하기 위해 방호 판초, 필터가 없는 방독면을 착용해야 했다.[8] 1944년 2월, 사수를 보호하기 위해 공식적인 방호판이 장착된 RPzB 54가 도입되었는데, 이로 인해 무게가 11kg으로 증가했다.[8]1943년 후반, 조준용 운모제 투명 소창이 달린 방호판이 장착된 '''RPzB 54'''(중량 11kg)가 개발되었다. 이 방호판은 전시에 부족했던 알루미늄 합금 대신 철로 만들어졌다. 이 때문에 일부 병사들은 무거운 철제 방호판을 제거하고 마스크를 착용한 채로 사용하기도 했다.
1944년, 전체 길이를 약 30cm 줄이고 중량을 9.5kg으로 경량화한 '''RPzB 54/1'''이 개발되었다. 총 314,895문의 발사기와 2,218,400발의 로켓탄이 생산되었다.[23] RPzB 54/1은 개선된 로켓, 더 짧은 배럴을 채용하여 사거리가 약 180m로 증가했다.[3]
2. 4. 실전 운용

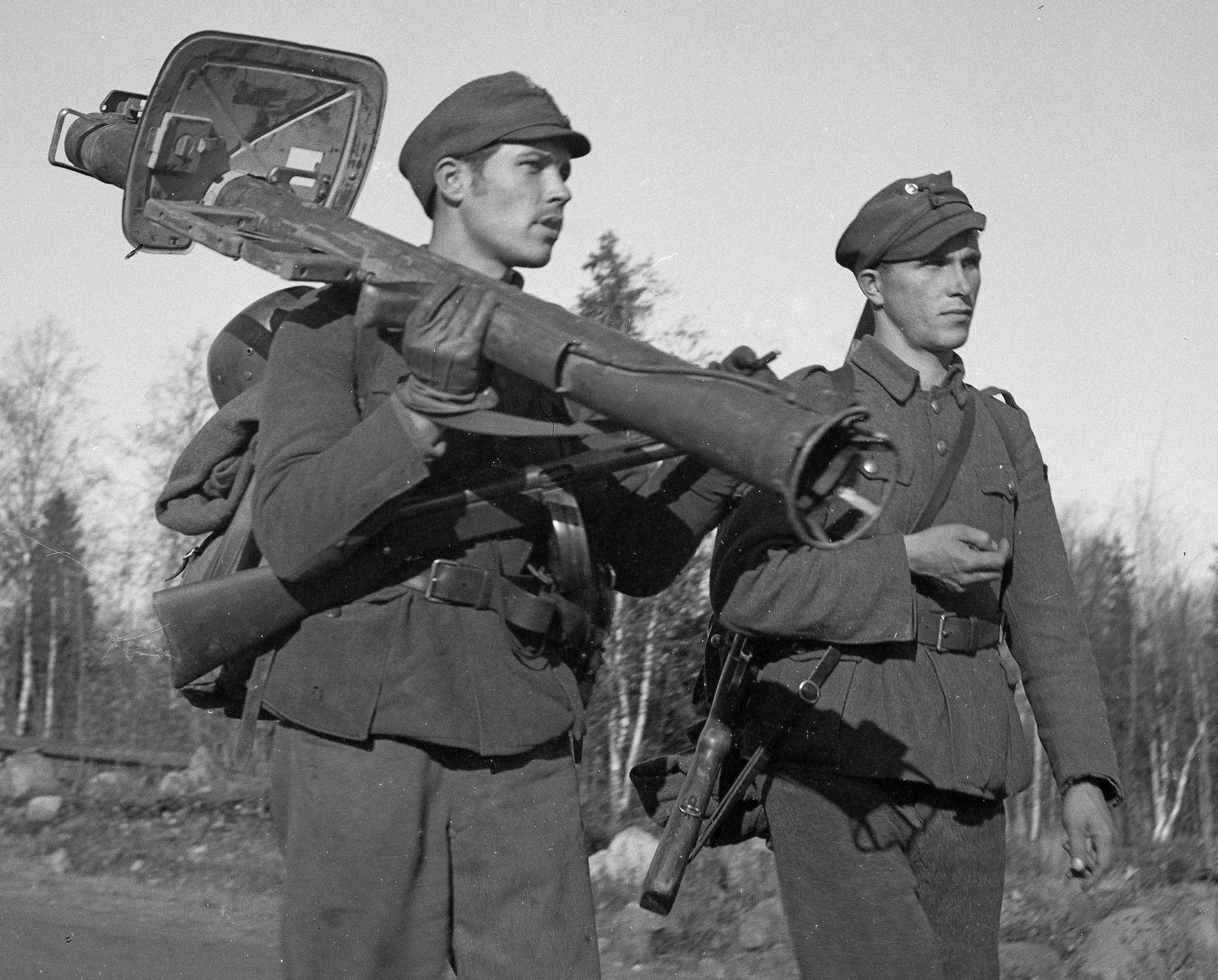

1944년, 독일은 ''판처슈렉''을 핀란드에 제공했고, 핀란드는 겨울 전쟁과 계속 전쟁에서 이 무기를 소련 장갑차를 상대로 효과적으로 사용했다. 핀란드어 이름은 ''Panssarikauhu''였다(독일어 이름의 문자적 번역).[17]이탈리아 사회 공화국과 헝가리도 ''판처슈렉''을 사용했다.[17]Panzerschreckde을 사용한 여러 이탈리아 부대는 숙련된 대전차 사냥꾼으로 알려졌고, 헝가리는 봄의 각성 작전 동안 ''판처슈렉''을 광범위하게 사용했다.[16]
노획된 판처슈렉은 폴란드 국내군과[17] 소련군도 사용했다.[17]
동부 전선과 서부 전선에서 독일군이 사용하였다.
3. 특징
판처슈렉은 튀니지 전역에서 미국군에게서 노획한 M1 바주카포를 모델로, 자군의 8.8cm 로켓탄과 유사한 로켓탄을 사용할 수 있도록 설계되었다.[22] 개발 시기는 판저파우스트보다 약간 늦은 1943년 초로 여겨진다.
일반적으로 1정의 발사기에 7발의 로켓탄이 정수였다. 로켓탄은 기온에 따라 추진제의 연소 속도가 달라지기 때문에 하절기용과 동절기용이 있었으며, 이에 맞춰 조정할 수 있는 조준기가 제공되었다. 로켓탄의 속도는 105m/초였고, 실용 유효 사거리는 150-180m였다.[21]
1944년에는 전체 길이를 약 30cm 단축하고 중량을 9.5kg으로 경량화한 '''RPzB 54/1'''이 개발되었으며, 총 314,895문의 발사기와 2,218,400발의 로켓탄이 생산되었다.
판처슈렉은 판저파우스트와 달리 전문 훈련을 받은 전차 사냥꾼(보병의 독일군 명칭)을 위한 장비였다.

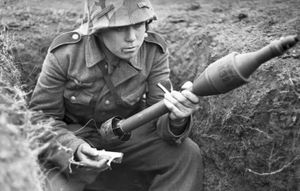

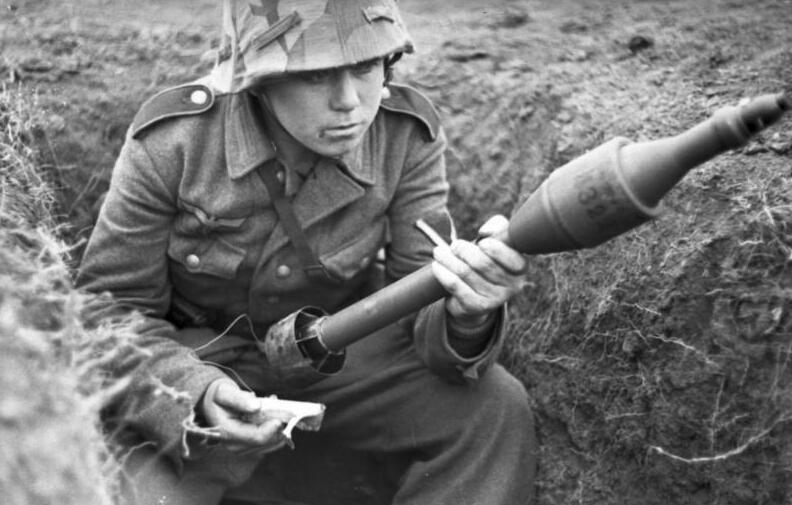

'''8.8cm 로켓판처부흐세 그라나테 4322/4992''' 제원:
| 구분 | 내용 |
|---|---|
| 전체 길이 | 649mm |
| 동체 직경 | 87.3mm |
| 중량 | 3.3kg |
| 초속 (4322) | 104m/sec |
| 탄두 폭약 중량 | 0.667kg |
| 추진약 중량 | 0.183kg |
| 유효 사정 거리 (4322) | 151m |
| 최대 사정 거리 (4992) | 201m |
3. 1. 구조 및 작동 방식
판처슈렉은 미국군에게서 노획한 M1 바주카포를 모델로 하여, 8.8cm 로켓탄을 사용할 수 있도록 설계되었다.[22] M1 바주카포의 구경이 60mm이고 장갑관통력이 100mm인데 비해, 판처슈렉은 구경 88mm로 장갑 관통력이 90도에서 230mm, 60도에서 160mm로 당시 거의 모든 전차의 정면 장갑을 관통할 수 있었다.로켓탄은 기온에 따라 추진제의 연소 속도가 달라지기 때문에 하절기용과 동절기용이 있으며, 이에 맞춰 조정할 수 있는 조준기가 있었다. 로켓탄의 속도는 105m/초였고, 유효 사거리는 150-180m였다.[21]
발사 방식은 전기 점화 방식을 채택했는데, M1 바주카포의 건전지 방식과 달리 판처슈렉은 방아쇠 후방의 스프링을 압축하여 코킹하고, 방아쇠로 이를 해제하여 발전·점화하는 소형 다이나모를 사용했다.
초기형인 '''RPzB 43'''은 로켓 연소 찌꺼기가 사수에게 튀는 단점이 있어 방독면과 장갑 착용이 필요했다.[23] 이후 조준용 운모제 투명 소창이 달린 방호판이 장착된 '''RPzB 54'''가 개발되었으나, 방호판이 무거워 제거하고 사용하는 경우도 있었다. 1944년에는 길이를 단축하고 경량화한 '''RPzB 54/1'''이 개발되었다.
판처슈렉은 발사관 후방으로 화염이 분출되므로 사용 시 주의가 필요했다.
3. 2. 장점
판처슈렉은 미국군에게서 노획한 M1 바주카포를 모델로 하여 개발되었는데, 구경 88mm로 장갑 관통력이 명중 각도 90도에서 230mm, 60도에서 160mm에 달했다.[22] 이는 M1 바주카포의 구경이 2.36인치(60mm)이고 장갑관통력이 100mm인 것에 비해 훨씬 강력한 성능으로, 당시 거의 모든 전차의 정면 장갑을 관통할 수 있는 위력이었다.[21]3. 3. 단점
판처슈렉은 발사 시 다량의 연기가 발생하여 발사 위치가 쉽게 노출되는 단점이 있었다.[23] 또한, 무겁고 다루기 어려워 전문 훈련을 받은 병사들만이 운용할 수 있었으며, 일회용인 판저파우스트와 달리 사격 후 빠른 이동이 어려워 적의 공격에 취약했다.[21] 초기형 모델인 '''RPzB 43'''은 로켓 연소 찌꺼기가 사수에게 튀는 문제가 있어 방독면과 장갑 착용이 필수적이었다.[23] 이후 '''RPzB 54'''에서 방호판이 추가되었지만, 철로 만들어져 무게가 더욱 증가하는 문제가 있었다.4. 파생형 및 발전형
판처슈렉은 미국군에게서 노획한 M1 바주카포를 모델로, 8.8cm 로켓탄을 사용할 수 있도록 설계되었다.[22] 초기 양산형인 '''RPzB 43'''은 로켓 연소 찌꺼기가 사수에게 튀는 문제가 있어 방독면과 장갑 착용이 필요했다.[23]
M1 바주카포보다 구경이 더 큰 판처슈렉은 88mm 구경으로, 90도 각도에서 230mm, 60도에서 160mm의 장갑 관통력을 가져 당시 대부분의 전차 정면 장갑을 관통할 수 있었다. 또한, M1 바주카포의 건전지 점화 방식과 달리, 판처슈렉은 방아쇠 뒤쪽 스프링을 압축하여 코킹하고, 방아쇠로 이를 해제하여 발전·점화하는 소형 다이나모를 사용했다.
1943년 후반에는 조준용 운모 투명창이 있는 방호판을 장착한 '''RPzB 54'''가 개발되었다. 방호판은 귀한 알루미늄 합금 대신 철로 만들어져 무거웠기 때문에, 일부 병사들은 방호판을 제거하고 마스크를 착용하기도 했다. 1944년에는 길이를 약 30cm 줄이고 무게를 9.5kg으로 경량화한 '''RPzB 54/1'''이 개발되었으며, 총 314,895문과 2,218,400발의 로켓탄이 생산되었다.
4. 1. 자주포화
노획한 영국군의 유니버설 캐리어에 판처슈렉을 3연장으로 탑재하고 "Panzerjäger Bren 731(e)"(731형 대전차 브렌건 캐리어, 영국제)라고 명명하여 독소전에 투입하였다. 마찬가지로 Sd Kfz 251, 큐벨바겐에 3연장으로 탑재한 예도 있었다.[21]대전 말기에는 소형 폭약 운반차인 보르크바르트 B IV C형에 6연장으로 탑재한 간이 대전차자주포도 만들어져 베를린 공방전에 참가했다.[21]
4. 2. 발전형 (10.5cm 판처슈렉)
1944년 8월, 사거리와 위력 증대를 목표로 구경 10.5cm 판처슈렉이 계획되어 두 종류가 시제품으로 제작되었다.[22] 첫 번째 타입은 전체 길이 2.4m, 본체 중량 16kg, 로켓탄 중량 6.1kg, 사거리 300m였다. 그러나 무게와 길이가 개인이 휴대하기에 적합하지 않을 정도로 너무 커서 채택되지 않았다. 그 다음으로 전체 길이 2m, 중량 13kg의 단축형이 제작되었지만, 이 역시 채택되지 않았다.[23]4. 3. 8cm RfW 43
"판처토트" 또는 "해머"라고 불린 무반동포와 로켓 런처의 중간 형태의 무기이다. 판처슈렉보다 사거리가 길고 명중률이 높았지만, 양산되지 못하고 시제품만 제작되었다.[22]판처슈렉 외에도, 대전 중에 시제 제작된 구경 10.5cm의 휴대형 대전차병기가 있는데, 이것은 "Rückstoßfreiwerfer"(무반동(식) 발사기)로 분류되었다. 이 무기는 무반동포와 로켓 런처의 중간적인 형태로, 기존 대전차 로켓 유탄 발사통의 사정거리 연장과 명중률 향상을 목표로 했다. 발사하는 것은 로켓탄이지만, 추진약의 연소는 포신 내부에서 끝나고, 추진약의 연소 가스를 후단에서 분사하여 반동을 상쇄하여, 발사통 전체를 약실로 하는 무반동포라고도 할 수 있다. 판처슈렉에 비해 총 중량 45kg으로, 개인이 휴대하기에는 무거웠지만, 포신은 앞뒤로 분해할 수 있었고, 쇠로 된 간이 바퀴(경운기용을 전용했다)가 달린 간이 포가와 함께 3명이 운반 가능했다.
발사되는 로켓탄은 무게 3.3~3.5kg(탄두 무게 4.2kg, 장약량 1.2kg), 탄두 직경은 81.4mm이며, 발사 후 분리되는 장탄통(사보)을 넣은 구경은 105mm였다(그 때문에 "10.5cm RfW 43"이라고도 불린다). 탄두부는 8 cm PAW 600과 마찬가지로 박격포탄에서 가져왔다. 포구 초속은 430m/초이며, 각도 60도의 100mm 장갑판을 관통할 수 있었다. 최대 유효 사정거리는 500m, 명중 정밀도는 500m 거리에서 평균 오차 반경이 1x1m 범위 내에 들어와, 판처슈렉에 비해 사정거리가 길었고, 이 종류의 "보병용 휴대 로켓포"로서는 우수했다.
1943년 10월부터 개발이 시작되었고, 1944년에는 일단 개발 중지 명령이 내려졌지만, 1945년에 들어 급하게 개발 재개가 결정되어 양산이 시도되었으나, 종전까지 생산 체제가 갖춰지지 않아 2기가 시제 제작되었을 뿐, 실전에 투입되지는 못했다.
