ACSW
1. 개요
ACSW는 제너럴 다이내믹스 무장 및 기술 제품에서 미국 육군을 위해 개발한 25mm 구경의 자동 유탄 발사기이다. 소형 무기 마스터 플랜 프로그램의 일환으로 Mk 19 유탄 발사기와 M2 중기관총을 대체 또는 보완하기 위해 개발되었다. 25mm 고폭탄과 대전차 고폭탄을 분당 260발의 속도로 최대 2km까지 발사할 수 있으며, 반동 감소 시스템, 공중 폭발탄, XM312로의 전환 기능 등을 특징으로 한다. 2007년 낮은 발사 속도로 인해 프로젝트가 취소되었고, 이후 NATO 표준 탄약 사용을 위해 마크47 스트라이커가 채택되면서 ACSW 프로그램은 폐기되었다.
이미지 준비중입니다.
| 종류 | 고속유탄기관총 |
|---|---|
| 개발 국가 | 미국 |
| 변형 | XM312 |
| 설계 | (주 계약자) 제너럴 다이내믹스 아머먼트 앤 테크니컬 프로덕츠 |
|---|---|
| 설계 연도 | 1980년대 ~ 2008년 |
| 무게 | 22.7 kg (50-80* 파운드) (총, 거치대, 사격 통제 장치)*탄약 포함 |
|---|---|
| 전체 길이 | 1,326 mm |
| 부품 길이 | 638 mm |
| 운용 인원 | 2명 |
| 구경 | 25 x 59 mm |
|---|---|
| 작동 방식 | 가스 작동식, 회전 노리쇠 방식 |
| 발사 속도 | 분당 250발 |
| 급탄 방식 | 무기 장착형 31발 탄약통 (오른쪽 또는 왼쪽 급탄), 탄띠 급탄 |
| 유효 사거리 | 2,000 m (2,187.2 yd) 까지 제압 및 살상 가능 |
|---|---|
| 최대 사거리 | 3,600 m (3,937 yd) |
| 유탄 발사기 | 뷰파인더가 장착된 컴퓨터화 시스템 |
|---|---|
| 기관총 | 고정식 후방 가늠쇠 |
-
기관포 -
ZPU
ZPU는 소련에서 개발된 14.5mm 대공 기관포 시리즈로, 다양한 모델과 1~4연장 구성으로 전 세계 분쟁에서 널리 사용되었으며, 저렴하고 운용이 간편하여 현재도 여러 국가와 비정규군에 의해 사용되고 있다. -
기관포 -
ShVAK 기관포
ShVAK 기관포는 소련에서 개발된 12.7mm 및 20mm 구경의 자동 기관포로, 20mm 버전은 다양한 군용기와 전차에 장착되어 제2차 세계 대전 동안 대량 생산되었다. -
중기관총 -
DShK
DShK는 바실리 데그탸료프가 개발하고 게오르기 슈파긴이 개량한 12.7×108mm 탄을 사용하는 벨트 급탄식 기관총으로, 제2차 세계 대전부터 현재까지 보병 지원, 대공전, 차량 탑재 등 다양한 용도로 널리 사용된다. -
중기관총 -
K6 기관총
K6 기관총은 M2 브라우닝 기관총의 문제점을 개선하고 신속한 총열 교환이 가능하도록 개발되어 대한민국에서 기존 M2를 대체하여 다양한 용도로 사용되는 기관총이다. -
유탄발사기 -
XM29 OICW
XM29 OICW는 미국에서 개발된 차세대 복합 소총 프로그램으로, 20mm 유탄 발사기, 5.56mm 돌격 소총, 조준 시스템을 통합했지만, 여러 문제로 2004년 중단되었다. -
유탄발사기 -
K201 유탄발사기
K201 유탄발사기는 40mm 저속유탄을 사용하며 K2 소총에 장착되어 대한민국 육군과 해병대에서 운용된다.
2. 개발 배경 및 역사
XM307은 미국 육군 전차-자동차 및 무장 사령부(TACOM)가 제너럴 다이내믹스 무장 및 기술 제품과 협력하여 개발한 25mm 중기관총이다. 사람이 운반할 수 있을 정도로 가볍고, 분당 260발의 속도로 25mm 공중폭발탄, 고성능 폭약(HEAT), 기화폭탄을 발사한다. 사격 관제 장치를 통해 프로그래밍 가능한 공용 폭발탄을 조작하여 약 2km 거리에서 보병을 무력화하고, 약 1km 거리에서 기갑 전투 차량, 선박, 헬리콥터를 저지할 수 있다.
XM307의 주요 특징은 반동을 줄여주는 시스템이다. 이 덕분에 대형 삼각대나 무거운 모래주머니 없이도 효과적으로 사용할 수 있으며, 반동이 적고 가벼워 소형 무인 차량이나 항공기에도 장착할 수 있다. 또한, 이중 탄약 공급 방식을 채택하여 몇 가지 부품 교환만으로 .50 기관총인 XM312로 쉽게 전환할 수 있다. XM307의 공중 폭발탄은 엄폐물 뒤의 적을 공격할 때, 벽을 직접 파괴하지 않고도 구멍이나 상단을 통해 사격하여 구조물을 보존하면서 적을 제압할 수 있게 해준다.
2.1. 개발 목표
XM307은 미국의 소형 무기 마스터 플랜(SAMP) 프로그램의 일환으로, 기존 Mk 19 유탄 발사기와 M2 중기관총을 대체하거나 보완하기 위해 개발되었다.
2.2. 프로그램 진행 상황 및 취소
2004년 5월, 개발 단계는 2007 회계연도까지 자금 지원을 받았다. 2005년 12월에는 원격 조작 차량 변형에 대한 자금 지원이 승인되었다. 그러나 2007년에는 시제품의 낮은 발사 속도 문제로 인해 프로젝트가 취소되었다.
미국 육군은 2008년에 ACSW를 채용하여 특수 부대에 지급할 예정이었으나, NATO 표준화된 40mm 탄약이 이미 널리 쓰이고 있었고, 40mm에서 25mm로 바꾸었을 때 드는 비용 문제로 마크47 스트라이커를 채택하였다. 그에 따라 ACSW 프로그램은 개발이 중단되고 폐기되었다.
3. 주요 특징 및 성능
XM307은 사람이 휴대할 수 있을 정도로 가볍고, 분당 260발의 속도로 25mm 공중폭발탄, 고성능 폭약, HEAT, 기화폭탄을 발사한다. 사격 관제 장치를 통해 프로그래밍이 가능한 공용 폭발탄을 조작하여 약 2km 거리에서 보병을 무력화하고, 약 1km 거리에서 기갑 전투 차량, 선박, 헬리콥터를 저지할 수 있다.
3.1. 공중 폭발탄
XM307의 주요 특징은 감쇠된 반동 시스템이다. 이 무기는 대형 삼각대와 무거운 모래주머니 없이도 효과적으로 사용할 수 있을 정도로 반동을 제어한다. 반동 충격이 줄어들고 무게가 가볍기 때문에 소형 무인 차량이나 항공기와 같은 다른 장착 옵션도 가능하다. XM307의 공중 폭발탄은 직접 사격 시 부수적 피해를 유발할 수 있는, 적을 보호하는 벽을 훨씬 쉽게 우회할 수 있게 해준다. 사용자는 벽을 관통할 필요 없이, 구멍이나 상단을 통해 사격하여 엄폐물 뒤에 있는 적을 사살하고 건물의 구조를 그대로 유지할 수 있다.
3.2. XM312로의 전환
XM307은 몇 가지 부품 교환을 통해 보병 및 경장갑 지원을 위한 12.7mm(.50 구경) 버전인 XM312로 2분 이내(1분 42초)에 전환할 수 있다.
4. 제원
XM307의 제원은 크게 시스템 제원과 총 제원으로 나눌 수 있으며, 세부 제원은 하위 문단에서 표로 확인할 수 있다.
4.1. 시스템 제원
| 구분 | 내용 |
|---|---|
| 무게 | 22.5kg (총, 거치대 및 사격 통제) |
| 사격 통제 | 완전한 해결책, 주/야간 |
| 휴대성 | 2인 휴대 가능 및 차량 장착 가능 |
| 안정성 | 최대 457mm 삼각대 높이 |
| 환경 | 환경 조건에 작동상 둔감함 |
| 크기 | 251mm (가로) × 183mm (세로) × 1328mm (길이, 장전 시 1100mm) |
| 발사 속도 | 분당 250발, 자동 |
| 분산 | 1.5 밀리라디안 미만, 1 시그마 반경 |
| 사거리 | 2,000 m까지 치명적 및 제압 가능 |
| 탄약 | 고폭탄 공중폭발(HE), 철갑탄(AP), 훈련탄(TP, TP-S) |
| 급탄 시스템 | 무기 장착형 탄약통 (좌측 급탄) |
4.2. 총 제원
| 구분 | 내용 |
|---|---|
| 크기 | 251mm × 183mm × 1328mm (장전 시 1100mm) |
| 발사 속도 | 분당 250발, 자동 |
| 분산 | 1.5 밀리라디안 미만, 1 시그마 반경 |
| 사거리 | 2000m까지 치명적 및 제압 가능 |

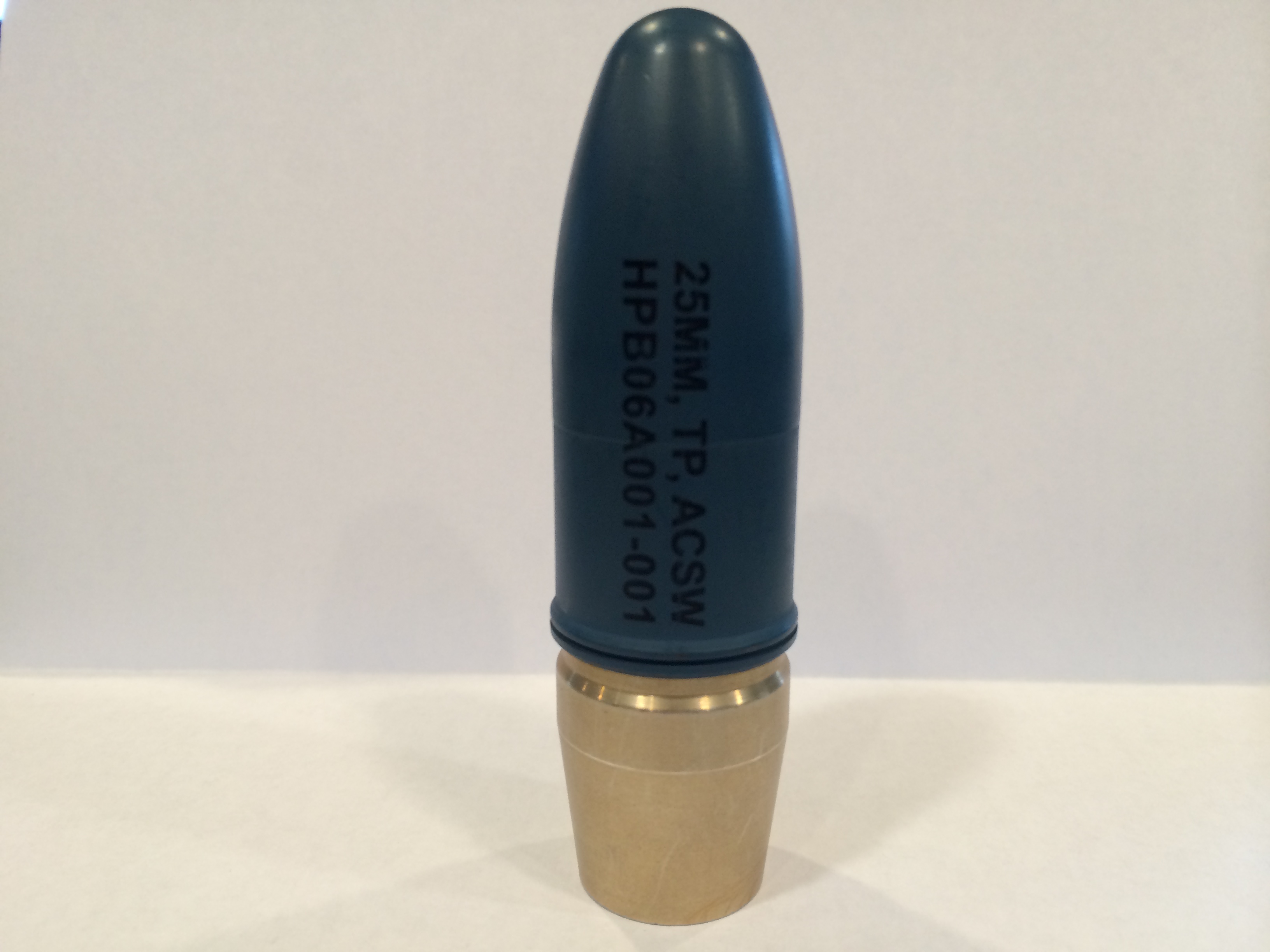

| 탄약 | 고폭탄 공중폭발, 철갑탄 및 훈련탄 (HE, AP, TP, TP-S) |
| 급탄 시스템 | 무기 장착형 탄약통 (좌측 급탄) |
