GDDR5 SDRAM은 2007년 삼성전자에 의해 처음 공개되었으며, 2008년부터 대량 생산이 시작된 그래픽 카드용 메모리이다. DDR3 SDRAM을 기반으로 하며, 8비트 프리페치 버퍼와 DDR 인터페이스를 사용하여 고성능을 구현한다. AMD의 Radeon HD 4870에 처음 채택되었으며, 이후 NVIDIA의 GeForce 시리즈와 PlayStation 4의 메인 메모리로도 사용되었다. GDDR5는 데이터 전송 속도 향상, 칩 소형화, 저전력화, 오류 검출 기능을 특징으로 하며, GDDR5X와 HBM이 후속 기술로 개발되었다.

더 읽어볼만한 페이지

  • SDRAM - DDR SDRAM
    DDR SDRAM은 클럭 신호의 상승 및 하강 엣지에서 데이터를 전송하여 SDRAM의 대역폭을 두 배로 늘리는 메모리 기술로, 삼성전자가 최초로 상용화한 후 JEDEC에 의해 표준화되었으며, DDR2, DDR3, DDR4, DDR5 등으로 발전하며 성능이 향상되었다.
  • SDRAM - XDR DRAM
    옥탈 데이터 속도 기술로 클럭당 8비트를 전송하여 높은 데이터 전송 속도를 제공하는 XDR DRAM은 DRSL 기술을 통해 저전력과 고성능을 달성하고 8뱅크 메모리, 점대점 연결, CSP 패키징 기술을 특징으로 하며 플레이스테이션 3에 사용되었다.
GDDR5 SDRAM
기본 정보
약칭GDDR5 SDRAM
이름그래픽 더블 데이터 레이트 5 동기식 동적 랜덤 액세스 메모리

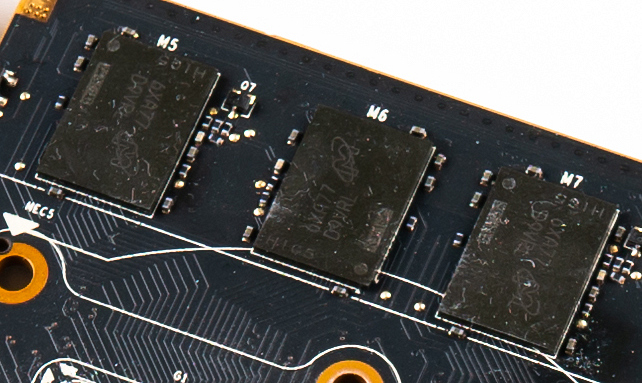

엔비디아 지포스 GTX 980 Ti의 GDDR5 칩
개발사JEDEC
종류SDRAM
세대5세대
이전 세대GDDR4 SDRAM
다음 세대GDDR6 SDRAM

2. 역사

GDDR5는 2007년 7월 삼성전자에 의해 공개되었으며, 삼성전자는 2008년 1월부터 GDDR5의 대량 생산을 시작할 것이라고 발표했다.[2] 하이닉스반도체는 2007년에 업계 최초로 60 nm급 "1 Gb" (10243 비트) GDDR5 메모리를 출시했다.[3]

2007년 11월, 인피니언의 자회사인 키몬다는 GDDR5를 시연하고 샘플링했으며,[4] GDDR5 기술에 대한 논문을 발표했다.[5] 2009년 11월 20일, 엘피다 메모리는 GDDR 설계 및 엔지니어링을 담당하는 뮌헨 디자인 센터를 열었고, 키몬다 파산 이후 2009년 8월 키몬다(Qimonda AG)로부터 GDDR 설계 자산을 인수했다.[7][8]

하이닉스반도체의 40 nm급 "2 Gb" (2 × 10243 비트) GDDR5는 2010년에 출시되었으며, 7 GHz 유효 클럭 속도로 작동한다.[11][12] 2008년 6월 25일, AMD는 Radeon HD 4870 비디오 카드 시리즈로 GDDR5 메모리를 사용한 제품을 처음으로 출시했다.[13][14] 2010년 6월, 엘피다 메모리는 뮌헨 디자인 센터에서 개발된 2 Gb GDDR5 메모리 솔루션을 발표했고, 최대 7 GHz의 유효 클럭 속도로 작동한다.[15]

"4 Gb" (4 × 10243 비트) GDDR5 구성 요소는 2013년 3분기에 출시되었다. 하이닉스반도체가 처음 출시했으며, 마이크론 테크놀로지는 2014년에 구현을 발표했다. 2013년 2월 20일, 플레이스테이션 4가 16개의 4 Gb GDDR5 메모리 칩을 사용할 것이라고 발표되었다.[16]

2014년 2월, 엘피다 인수를 통해 마이크론 테크놀로지는 2 Gb 및 4 Gb GDDR5 제품을 그래픽 메모리 솔루션 포트폴리오에 추가했다.[19] 2015년 1월 15일, 삼성전자는 20 nm 제조 공정을 기반으로 한 "8 Gb" (8 × 10243 비트) GDDR5 메모리 칩의 대량 생산을 시작했고, 칩당 256 Gbit/s의 유효 대역폭을 가진다고 발표했다.[20]

2015년 1월 6일, 마이크론 테크놀로지 사장 마크 아담스는 8 Gb GDDR5의 성공적인 샘플링을 발표했다.[21][22] 이후 2015년 1월 25일, 20 nm 공정 기술을 사용하여 GDDR5의 상업적 출하를 시작했다고 발표했다.[23][24][25]

다음은 GDDR5 개발 및 상용화와 관련된 주요 회사별 개발 내용이다.

회사주요 개발 내용
삼성전자
하이닉스반도체
키몬다
엘피다 메모리
AMD
마이크론 테크놀로지


2. 1. 초기 개발 (2007-2008)

2007년 7월 삼성전자는 GDDR5를 공개하고, 2008년 1월부터 대량 생산을 시작할 것이라고 발표했다.[2]

하이닉스반도체는 2007년에 업계 최초로 60 nm급 "1 Gb" (10243 비트) GDDR5 메모리를 출시했다.[3] 32비트 버스에서 20 GB/s의 대역폭을 지원하여, 256비트 버스에서 8개의 회로만으로 1 GB에서 160 GB/s의 메모리 구성을 가능하게 했다. 2008년에는 50 nm급 "1 Gb" GDDR5 메모리로 이 기술을 더욱 발전시켰다.

2007년 11월, 인피니언의 자회사인 키몬다는 GDDR5를 시연하고 샘플을 제공했으며,[4] 관련 기술 논문을 발표했다.[5] 2008년 5월 10일, 키몬다는 3.6 Gbit/s (900 MHz), 4.0 Gbit/s (1 GHz), 4.5 Gbit/s (1.125 GHz) 속도의 512 Mb GDDR5 구성 요소의 대량 생산을 발표했다.[6]

2. 2. 발전 및 상용화 (2009-2015)

2007년 7월 삼성전자가 GDDR5를 공개했다. 삼성전자는 2008년 1월부터 GDDR5의 대량 생산을 시작할 것이라고 발표했다.[2] 하이닉스반도체는 2007년에 업계 최초의 60 nm급 "1 Gb" (10243 비트) GDDR5 메모리를 출시했다.[3] 이는 32비트 버스에서 20GB/s의 대역폭을 지원하여 256비트 버스에서 8개의 회로만으로 1 GB에서 160GB/s의 메모리 구성을 가능하게 했다. 2008년, 하이닉스는 50 nm급 "1 Gb" GDDR5 메모리로 이 기술을 능가했다.

2007년 11월, 인피니언의 스핀오프 회사인 키몬다는 GDDR5를 시연하고 샘플링했으며,[4] GDDR5의 기술에 대한 논문을 발표했다.[5] 2008년 5월 10일, 키몬다는 3.6 Gbit/s (900 MHz), 4.0 Gbit/s (1 GHz), 4.5 Gbit/s (1.125 GHz)로 평가된 512 Mb GDDR5 구성 요소의 대량 생산을 발표했다.[6]

2009년 11월 20일, 엘피다 메모리는 그래픽 DRAM (GDDR) 설계 및 엔지니어링을 담당하는 뮌헨 디자인 센터의 개소를 발표했다. 엘피다는 키몬다의 파산 이후 2009년 8월 키몬다(Qimonda AG)로부터 GDDR 설계 자산을 인수했다. 디자인 센터에는 약 50명의 직원이 있으며, 그래픽 메모리의 설계, 개발 및 평가에 사용되는 고속 메모리 테스트 장비를 갖추고 있다.[7][8] 2013년 7월 31일, 엘피다 메모리는 마이크론 테크놀로지의 완전 소유 자회사가 되었으며, 현재 공개된 링크드인 프로필을 바탕으로, 마이크론은 뮌헨에서 그래픽 디자인 센터를 계속 운영하고 있다.[9][10]

하이닉스의 40 nm급 "2 Gb" (2 × 10243 비트) GDDR5가 2010년에 출시되었다. 이는 7 GHz 유효 클럭 속도로 작동하며 최대 28GB/s를 처리한다.[11][12] "2 Gb" GDDR5 메모리 칩은 2 GB 이상의 온보드 메모리를 갖춘 그래픽 카드와 224GB/s 이상의 최고 대역폭을 가능하게 할 것이다. 2008년 6월 25일, AMD는 Radeon HD 4870 비디오 카드 시리즈로 GDDR5 메모리를 사용한 제품을 처음으로 출시했으며, 3.6 Gbit/s 대역폭의 키몬다의 512 Mb 메모리 모듈을 통합했다.[13][14]

2010년 6월, 엘피다 메모리는 뮌헨 디자인 센터에서 개발된 회사의 2 Gb GDDR5 메모리 솔루션을 발표했다. 이 새로운 칩은 최대 7 GHz의 유효 클럭 속도로 작동할 수 있으며, 그래픽 카드 및 기타 고대역폭 메모리 애플리케이션에 사용될 것이다.[15]

"4 Gb" (4 × 10243 비트) GDDR5 구성 요소는 2013년 3분기에 출시되었다. 하이닉스가 처음 출시했으며, 마이크론 테크놀로지는 2014년에 구현을 발표하며 빠르게 뒤를 이었다. 2013년 2월 20일, 플레이스테이션 4가 176Gbit/s (CK 1.375 GHz 및 WCK 2.75 GHz)의 총 8 GB GDDR5를 위해 16개의 4 Gb GDDR5 메모리 칩을 사용할 것이라고 발표되었다. 이는 8 재규어 코어, 1152 GCN 셰이더 프로세서 및 AMD TrueAudio로 구성된 AMD 기반의 시스템 온 칩과 함께 사용되는 시스템 및 그래픽 RAM을 결합한 것이다.[16] 제품 분해를 통해 플레이스테이션 4에 4 Gb 기반 GDDR5 메모리의 구현이 확인되었다.[17][18]

2014년 2월, 엘피다 인수를 통해 마이크론 테크놀로지는 2 Gb 및 4 Gb GDDR5 제품을 회사의 그래픽 메모리 솔루션 포트폴리오에 추가했다.[19]

2015년 1월 15일, 삼성전자는 보도 자료를 통해 20 nm 제조 공정을 기반으로 한 "8 Gb" (8 × 10243 비트) GDDR5 메모리 칩의 대량 생산을 시작했다고 발표했다. 더 높은 해상도 디스플레이 (예: 4K)가 주류가 되면서, 그래픽 집약적인 계산, 즉 PC 게임 및 기타 3D 렌더링을 용이하게 하기 위해 더 큰 프레임 버퍼를 지원하는 더 높은 밀도의 칩이 필요하다. 새로운 고밀도 모듈의 증가된 대역폭은 핀당 8 Gbit/s × BGA 패키지의 170핀 × I/O 사이클당 32비트, 즉 칩당 256Gbit/s의 유효 대역폭과 같다.[20]

2015년 1월 6일, 마이크론 테크놀로지 사장 마크 아담스는 회사의 2015 회계 연도 1분기 실적 발표에서 8 Gb GDDR5의 성공적인 샘플링을 발표했다.[21][22] 이후 2015년 1월 25일, 20 nm 공정 기술을 사용하여 GDDR5의 상업적 출하를 시작했다고 발표했다.[23][24][25] 마이크론 테크놀로지의 8 Gb GDDR5의 공식 발표는 2015년 9월 1일 크리스토퍼 키도가 작성한 회사의 웹사이트 블로그 게시물 형태로 나타났다.[26][27]

2. 3. GDDR5X (2016)

2016년 1월, JEDEC는 GDDR5X SGRAM을 표준화했다.[28] GDDR5X는 핀당 10~14 Gbit/s의 전송 속도를 목표로 하며, 이는 GDDR5의 두 배에 해당한다.[29] 메모리 컨트롤러는 8n 프리페치를 가진 이중 데이터 전송률 모드 또는 16n 프리페치를 가진 4중 데이터 전송률 모드를 사용할 수 있다.[30] GDDR5는 8n 프리페치를 가진 이중 데이터 전송률 모드만 가지고 있다.[31] GDDR5X는 칩당 190개의 핀(190 BGA)을 사용하는 반면, 표준 GDDR5는 칩당 170개의 핀(170 BGA)을 가지므로 수정된 PCB가 필요하다.[30][31] QDR(4중 데이터 전송률)은 쓰기 명령 클럭(WCK)을, ODR(8중 데이터 전송률)은 명령 클럭(CK)을 지칭하는 데 사용될 수 있다.[32]

1080 Ti에 탑재된 GDDR5X


마이크론 테크놀로지는 2016년 3월 GDDR5X 칩 샘플링을 시작했으며,[33] 2016년 5월에 대량 생산을 시작했다.[34]

엔비디아는 2016년 5월 6일 GDDR5X를 사용하는 최초의 그래픽 카드인 파스칼 기반의 지포스 GTX 1080을 공식 발표했다.[35] 이후 GDDR5X를 사용하는 그래픽 카드로 2016년 7월 21일 엔비디아 타이탄 X(파스칼),[36] 2017년 2월 28일 지포스 GTX 1080 Ti,[37] 2017년 4월 6일 엔비디아 타이탄 Xp를[38] 출시했다.

3. 기술적 특징

GDDR5는 GDDR4와 마찬가지로 DDR3 SDRAM 메모리를 기반으로 하며, 8비트 폭의 프리페치 버퍼를 사용한다. 8N-프리페치 아키텍처와 DDR 인터페이스를 사용하여 고성능 작동을 달성하며, ×32 모드 또는 ×16 (클램셸) 모드로 작동하도록 구성할 수 있다.[39] GDDR5 인터페이스는 쓰기 클럭(WCK) 사이클당 두 개의 32비트 폭 데이터 워드를 I/O 핀으로/에서 전송한다. 단일 쓰기 또는 읽기 액세스는 내부 메모리 코어에서 256비트 폭의 2 CK 클럭 사이클 데이터 전송과 I/O 핀에서 8개의 해당 32비트 폭의 1/2 WCK 클럭 사이클 데이터 전송으로 구성된다.[39]

GDDR5는 두 가지 다른 유형의 클럭으로 작동한다. 주소 및 명령 입력을 위한 참조인 차동 명령 클럭(CK)과 CK 주파수의 두 배로 실행되는 데이터 읽기 및 쓰기를 위한 참조인 전달된 차동 쓰기 클럭(WCK)이다. 더 정확하게는, GDDR5 SGRAM은 총 3개의 클럭을 사용하는데, 두 바이트와 관련된 두 개의 쓰기 클럭(WCK01 및 WCK23)과 단일 명령 클럭(CK)이다. 핀당 5 Gbit/s 데이터 속도를 가진 GDDR5를 예로 들면, CK는 1.25 GHz로 실행되고 두 WCK 클럭은 2.5 GHz로 실행된다. CK 및 WCK는 초기화 및 트레이닝 시퀀스 동안 위상이 정렬된다.[39]

엘피다 메모리, 삼성, 하이닉스 반도체 등 주요 반도체 제조사가 양산을 시작했다.[39]

그래픽 칩 (GPU)과 메모리 간의 데이터 전송 속도는 메모리 인터페이스의 폭과 다이 사이즈에 따라 제한을 받지만, GDDR5에서는 데이터 전송 기술의 개선으로 최대 전송 속도가 이론상 28Gbps에 달한다고 한다. 이는 DDR2의 약 9배, GDDR3의 약 5배, GDDR4의 약 4배의 데이터 전송을 지원하며, 메모리 인터페이스, 메모리 버스 폭 (bit)을 낮춰도 고속, 고대역폭을 확보할 수 있다.[39]

이로 인해 데이터 전송 고속화와 칩 소형화, 저전력·저발열화를 실현했다. 또한, 전압 제어 기능 최적화로 작동 시 소비 전력이 감소했다.[39]

새로운 오류 검출 메커니즘을 탑재하여, 오류를 특정하고 명령을 재발행하여 유효한 데이터를 얻는 기능이 탑재되어 있다.[39]

4. 주요 응용 분야

GDDR5 메모리는 고성능 그래픽 처리 장치(GPU)와 게임 콘솔 등에 널리 사용된다. 주요 응용 분야는 다음과 같다.


  • '''그래픽 카드:''' AMD의 Radeon HD 4870에 처음 사용된 이후, NVIDIA의 GeForce 시리즈 등 다양한 그래픽 카드에 채택되었다.
  • '''게임 콘솔:''' 플레이스테이션 4는 8GB의 GDDR5 메모리를 탑재하여 높은 대역폭을 제공한다.
  • '''기타:''' 엘피다 메모리, 삼성전자, SK하이닉스 등에서 생산되는 GDDR5는 오류 검출 기능을 통해 HPC, 금융, 연구 분야에서도 활용된다.[39]

4. 1. 그래픽 카드

AMD의 Radeon R700 시리즈인 Radeon HD 4870 (2008년 6월 25일 출시)에서 GDDR5 메모리 칩이 처음 채택되었다.[13][14] 이후 Radeon HD 4890, HD 4770, Evergreen 세대부터 Volcanic Islands 세대 전반, 워크스테이션용 (OpenGL에 최적화) ATI FirePro 시리즈에도 채택되었다. NVIDIA는 GeForce GT 240부터 채택했으며, GeForce 300 시리즈부터 900 시리즈에서 GDDR5가 채용되었다.

4. 2. 게임 콘솔

플레이스테이션 4는 메인 메모리로 총 8 GB 용량의 GDDR5를 채택했으며, 176GB/s의 대역폭을 제공한다.[39] 16개의 4 Gb GDDR5 메모리 칩을 사용해 구현되었으며, 시스템 및 그래픽 RAM을 결합하여 사용한다. AMD 기반의 시스템 온 칩은 8 재규어 코어, 1152 GCN 셰이더 프로세서 및 AMD TrueAudio로 구성되어 있다.[16] 제품 분해 결과, 플레이스테이션 4에 4 Gb 기반 GDDR5 메모리가 실제로 탑재된 것이 확인되었다.[17][18]

4. 3. 기타

엘피다 메모리, 삼성, 하이닉스 반도체 등 주요 반도체 제조사가 GDDR5 양산을 시작했다.

GDDR5는 새로운 오류 검출 메커니즘을 탑재하여 오류를 특정하고 명령을 재발행하여 유효한 데이터를 얻는 기능을 제공한다. 이 기능을 통해 HPC, 금융, 연구 분야에서도 높은 처리 성능과 신뢰성을 확보할 수 있다.[39]

5. 후속 기술

HBM와 GDDR5X는 GDDR5의 후속 규격이다.

2016년 1월, JEDEC는 GDDR5X SGRAM을 표준화했다.[28] GDDR5X는 핀당 10~14 Gbit/s의 전송 속도를 목표로 하며, 이는 GDDR5의 두 배에 해당한다.[29] 메모리 컨트롤러는 8n 프리페치를 가진 이중 데이터 전송률 모드 또는 16n 프리페치를 가진 4중 데이터 전송률 모드를 사용할 수 있는 옵션을 제공한다.[30] GDDR5는 8n 프리페치를 가진 이중 데이터 전송률 모드만 가지고 있다.[31] GDDR5X는 또한 칩당 190개의 핀(190 BGA)을 사용한다.[30] 이에 비해, 표준 GDDR5는 칩당 170개의 핀(170 BGA)을 가진다.[31] 따라서 수정된 PCB가 필요하다. QDR(4중 데이터 전송률)은 쓰기 명령 클럭(WCK)을 지칭하는 데 사용될 수 있으며, ODR(8중 데이터 전송률)은 명령 클럭(CK)을 지칭하는 데 사용될 수 있다.[32]

마이크론 테크놀로지는 2016년 3월 GDDR5X 칩 샘플링을 시작했으며,[33] 2016년 5월에 대량 생산을 시작했다.[34]

엔비디아는 2016년 5월 6일 GDDR5X를 사용하는 최초의 그래픽 카드인 파스칼 기반의 지포스 GTX 1080을 공식 발표했다.[35] 이후 GDDR5X를 사용하는 그래픽 카드로 2016년 7월 21일 엔비디아 타이탄 X(파스칼),[36] 2017년 2월 28일 지포스 GTX 1080 Ti,[37] 2017년 4월 6일 엔비디아 타이탄 Xp를 출시했다.[38]
