PDP-11

3. PDP-11 시리즈의 특징

다음은 DEC의 PDP-11 프로세서 핸드북에 있다.^[61]

=== 명령어 집합 ===

PDP-11 프로세서 아키텍처는 대부분 직교 명령어 집합을 갖추고 있다.^[10] 예를 들어, ''로드'' 및 ''저장''과 같은 명령어가 아닌, 피연산자(소스 및 대상)가 메모리 또는 레지스터가 될 수 있는 ''이동'' 명령어가 있다.^[10] 특정 ''입력'' 또는 ''출력'' 명령어가 없다. PDP-11은 메모리 맵 I/O를 사용하므로 동일한 ''이동'' 명령어가 사용된다.^[10] 직교성은 입력 장치에서 출력 장치로 데이터를 직접 이동하는 것까지 가능하게 한다.^[10] ''더하기''와 같은 더 복잡한 명령어 역시 메모리, 레지스터, 입력 또는 출력을 소스 또는 대상으로 가질 수 있다.^[10]

대부분의 피연산자는 8개의 레지스터에 8가지 주소 지정 모드를 적용할 수 있다.^[10] 주소 지정 모드는 레지스터, 즉시, 절대, 상대, 지연(간접), 인덱스 주소 지정을 제공하며, 한 개(바이트 명령어) 또는 두 개(워드 명령어)씩 레지스터의 자동 증가 및 자동 감소를 지정할 수 있다.^[10] 상대 주소 지정을 사용하면 기계어 프로그램이 위치 독립 코드가 될 수 있다.^[10]

높은 직교성을 가진 명령 집합 때문에 명령 종류와 메모리 접근 방식을 분리하여 생각할 수 있기 때문이다.^[54] 임의의 메모리 접근 방식(어드레싱 모드)을 임의의 명령에 사용할 수 있으며, 다른 명령 집합처럼 예외 사항을 기억할 필요가 없다.^[54] 예를 들어, 많은 명령 집합에는 `load`와 `store`가 있지만, PDP-11에는 `move` 명령만 있으며, 전송 원본과 전송 대상 모두 오퍼랜드로 메모리나 레지스터를 지정할 수 있다.^[54] 또한, 입출력 전용 명령이 없으며, 직교성을 통해 입력 장치에서 출력 장치로 직접 데이터 전송도 가능하다.^[54] 마찬가지로 덧셈 명령도 임의의 오퍼랜드(메모리, 레지스터, 장치)를 더하는 숫자로도, 계산 결과의 저장 위치로도 사용할 수 있다.^[54]

PDP-11의 명령 집합 아키텍처가 B 언어의 관습적인 구문에 영향을 미쳤다는 설이 있지만, 이는 잘못된 것이다.^[57] 레지스터 증가 또는 감소를 수행하는 어드레싱 모드가 C 언어의 −−i 또는 i++와 같은 식에 대응한다고 한다.^[57] 만약 i와 j가 모두 레지스터 변수라면, *(−−i) = *(j++)와 같은 식은 하나의 기계어 명령으로 컴파일할 수 있다.^[57] 데니스 리치는 B 언어 설계 당시 PDP-11은 존재하지 않았으므로 이 전설은 틀렸다고 명확히 부정했다.^[57] 단, PDP-7의 자동 증가 셀이 PDP-11의 어드레싱 모드에 영향을 미쳤을 가능성은 있지만, B 언어 자체는 PDP-7의 해당 기능도 사용하지 않았다고 언급했다^[57]。그럼에도, C 언어는 PDP-11에서 구현할 때 PDP-11이 가진 세부적인 장점을 활용했으며, 그로 인해 이후 프로세서 설계에 영향을 미쳤을 가능성이 있다^[54]。

논리적으로, 어드레싱 모드와 명령 집합에 의해 기반이 제공된다고 할 수 있다.^[61] 2오퍼랜드 명령은 두 개의 6 비트 필드로 오퍼랜드를 지정하고(3비트가 레지스터 지정, 3비트가 어드레싱 모드 지정), 4비트로 명령 코드를 지정한다.^[61] 1오퍼랜드 명령은 6비트로 오퍼랜드를 지정하고, 10비트로 명령 코드를 지정한다.^[61] 어떤 명령에서도 오퍼랜드 지정 필드에 임의의 어드레싱 모드를 지정할 수 있다.^[61] 8개의 레지스터(0번부터 7번까지)가 있으며, 7개의 레지스터는 임의의 용도로 사용할 수 있지만, 6번 레지스터는 몇몇 명령에서 스택포인터로 인식되며, 7번 레지스터는 프로그램 카운터이다.^[61] 프로그램 카운터가 프로그래머에게 보인다는 발명과 어드레싱 모드의 조합으로, 절대 주소 지정과 상대 주소 지정을 사용할 수 있게 되었다.^[61] 어드레싱 모드로는 레지스터, 즉시 값, 절대 주소 지정, 상대 주소 지정, 간접 주소 지정, 인덱스 기반 어드레싱이 있으며, 레지스터의 자동 증가/자동 감소(바이트 연산이면 1, 워드 연산이면 2)를 지정할 수 있다.^[61] 상대 주소 지정을 사용하면 기계어 프로그램을 위치 독립 코드로 만들 수 있다.^[61]

PDP-11의 주소는 16비트이며, 64KB까지의 주소 범위를 지정할 수 있다.^[61] PDP-11에서 VAX로 이행할 무렵, 8비트 바이트와 16진 표기가 일반적이었지만, PDP-11에서는 팔진 표기가 일반적이었고, 탑재 메모리 용량은 워드 수로 표기되는 것이 보통이었다.^[61] 따라서, 기본 논리 주소 공간은 32K워드이지만, 상위 4K워드(주소 160000부터 177777까지)는 주변 기기의 레지스터 매핑용으로 예약되어 있어, 메모리는 매핑되지 않았다.^[61] 따라서, 초기 PDP-11의 최대 메모리 용량은 28K워드였다.^[61]

임의의 범용 레지스터에 적용할 수 있는 8종류의 어드레싱 모드를 아래 표에 나타낸다. R6(스택 포인터)과 R7(프로그램 카운터)에 대해서는 별도로 해설한다.

2 오퍼랜드 명령에서는 양쪽 오퍼랜드에서 이러한 모드를 사용할 수 있다.^[61] 인덱스 및 인덱스 간접 모드는 명령에 이어지는 워드도 명령의 일부로 사용하므로, 2 오퍼랜드 명령은 3 워드가 되는 경우가 있다.^[61]

자동 증가와 자동 감소는 바이트 명령이면 1씩, 워드 명령이면 2씩 증가/감소한다.^[61] 간접 모드의 경우, 포인터 1개 분의 증가/감소가 되므로, 2씩이 된다.^[61]

R7(프로그램 카운터)를 사용하는 경우, 다음 4가지 어드레싱 모드가 의미 있는 효과를 발휘한다.

절대 모드는 예를 들어, 고정된 주소에 매핑된 I/O 레지스터의 액세스에 사용한다.^[61] 상대 모드는 프로그램의 변수를 참조하는 경우나 분기 대상을 지정하는 경우에 사용한다.^[61] 상대 모드나 상대 간접 모드만을 사용한 프로그램은 위치 독립이 된다.^[61] 즉, 프로그램을 배치하는 주소가 가정되지 않으므로 임의의 위치에 로드할 수 있으며, 이동시키는 것도 가능하다(재배치 가능한 바이너리).^[61]

R6는 SP로 표기되기도 하며, 트랩이나 인터럽트 시 하드웨어 스택의 스택 포인터로 사용된다.^[61] 이 스택은 주소가 작은 방향으로 증가한다.^[61] SP 또는 프로그래머가 소프트웨어 스택의 스택 포인터로 선택한 임의의 레지스터에는 다음과 같은 어드레싱 모드가 있다.^[61]

PDP-11은 바이트(군) 및 워드(군)를 조작한다.^[61] 바이트(군)는 레지스터 번호로 지정되며, 해당 레지스터의 하위 바이트를 직접 조작하거나, 해당 레지스터로 메모리 위치를 가리킨다.^[61] 워드(군) 역시 레지스터 번호로 지정되며, 해당 레지스터의 내용을 직접 조작하거나, 해당 레지스터로 메모리 위치를 가리킨다.^[61] 워드는 짝수 번지 경계에 위치해야 한다.^[61] 오퍼랜드가 있는 대부분의 명령에서 비트 15가 설정되어 있으면 바이트 어드레싱이고, 비트 15가 지워져 있으면 워드 어드레싱이다.^[61] 다음 표에서 나타낸 바와 같이, 니모닉의 마지막에 "B"를 붙이면 바이트 조작을 의미한다 (예: MOV와 MOVB).^[61]

명령어의 처음 4비트가 명령어 코드이다(특히 비트 15에서 워드 어드레싱인지 바이트 어드레싱인지를 나타냄).^[61] 6비트가 1 오퍼랜드가 되며, 2개의 오퍼랜드가 있다.^[61] 오퍼랜드 내용에 관해서는 위에 언급한 어드레싱 모드를 참조.^[61]

`ADD` 명령어와 `SUB` 명령어는 워드 어드레싱이며, 바이트를 대상으로 하는 버전은 존재하지 않는다.^[61]

일부 2 오퍼랜드 명령어는 한쪽 오퍼랜드에 레지스터만 지정할 수 있다.^[61]

여기서, 레지스터 쌍이 사용된다.^[61] "`(R,R+1)`"과 같이 표기하며, R 레지스터가 상위 워드이고 짝수여야 한다.^[61] 두 번째 레지스터는 하위 워드(또는 나머지)이다.^[61] 곱셈에서는 R이 홀수 레지스터여도 되지만, 이 경우의 곱의 상위 워드는 레지스터에 보존되지 않는다.^[61]

명령의 처음 10비트는 명령 코드이며, 특히 비트 15는 워드 어드레싱인지 바이트 어드레싱인지를 나타낸다.^[61] 처음 4비트 조합의 대부분이 2 오퍼랜드 명령에 사용되므로 명령 코드가 9비트여도 명령 종류가 그렇게 많지는 않다.^[61] 나머지 6비트는 1 오퍼랜드 명령을 나타낸다.^[61]

SWAB 명령은 지정된 워드의 상위 바이트와 하위 바이트를 교환하는 명령이며, 바이트 어드레싱은 존재하지 않는다.^[61]

많은 분기 명령은 PSW(상태 레지스터)의 조건 코드 상태에 따라 분기할지 여부를 결정한다.^[61] 일반적으로 바로 전에 CMP 명령, BIT 명령, TST 명령 등을 수행하여 조건 코드를 설정한다.^[61] 산술 연산 명령이나 논리 연산 명령도 조건 코드를 설정한다.^[61] 인텔의 x86과 달리 MOV 명령도 조건 코드를 설정한다.^[61] 따라서, 전송한 값이 0인지, 음수인지에 따라 조건 분기할 수도 있다.^[61]

명령어의 상위 8비트가 명령 코드이다.^[61] 하위 8비트는 현재 프로그램 카운터로부터의 상대 오프셋을 지정한다.^[61] 오프셋은 워드 수이며, 분기 대상 주소는 이를 2배로 하여 PC에 더한 값이 된다.^[61] 또한 오프셋은 부호 있는 정수이므로, 전방과 후방 모두 분기할 수 있다.^[61]

2 오퍼랜드 명령 표에 있는 SOB (subtract one and branch, 1을 빼고 분기)도 조건 분기 명령이다.^[61] 레지스터 오퍼랜드를 감소시키고, 결과가 0이 아닐 때 명령의 하위 6비트를 부호 없는 오프셋으로 해석하여 뒤로 분기한다.^[61]

JSR 명령은 임의의 레지스터를 스택에 저장할 수 있다.^[61] 저장할 레지스터가 없는 경우 PC를 지정하고 (JSR PC, address), 서브루틴에서 복귀할 때도 RTS PC를 사용한다.^[61] 예를 들어, "JSR R4, address"로 서브루틴을 호출하면, R4의 원래 값이 스택 상단에 놓이고, 리턴 주소 (JSR 명령의 다음 명령 주소)가 R4에 저장된다.^[61] 리턴 주소 위치에는 코드가 아닌 데이터를 놓고 (R4)+로 읽거나, 포인터를 놓고 @(R4)+로 읽을 수 있다.^[61] 이렇게 하면 자동 증가로 데이터 부분을 건너뛰게 되어, R4가 실제 리턴 주소가 된다.^[61] 따라서 RTS R4를 실행하면 올바른 위치로 복귀할 수 있다.^[61]

상태 레지스터 (PSW)에는 다음 4개의 조건 코드가 있다.^[61]

• N - 음수임을 나타낸다.
• Z - 제로 (비교 결과가 같음)임을 나타낸다.
• V - 오버플로가 발생했음을 나타낸다.
• C - 캐리가 발생했음을 나타낸다.

3. 1. 명령어 집합

2 오퍼랜드 명령에서는 양쪽 오퍼랜드에서 이러한 모드를 사용할 수 있다.^[61] 인덱스 및 인덱스 간접 모드는 명령에 이어지는 워드도 명령의 일부로 사용하므로, 2 오퍼랜드 명령은 3 워드가 되는 경우가 있다.^[61]

자동 증가와 자동 감소는 바이트 명령이면 1씩, 워드 명령이면 2씩 증가/감소한다.^[61] 간접 모드의 경우, 포인터 1개 분의 증가/감소가 되므로, 2씩이 된다.^[61]

R7(프로그램 카운터)를 사용하는 경우, 다음 4가지 어드레싱 모드가 의미 있는 효과를 발휘한다.

절대 모드는 예를 들어, 고정된 주소에 매핑된 I/O 레지스터의 액세스에 사용한다.^[61] 상대 모드는 프로그램의 변수를 참조하는 경우나 분기 대상을 지정하는 경우에 사용한다.^[61] 상대 모드나 상대 간접 모드만을 사용한 프로그램은 위치 독립이 된다.^[61] 즉, 프로그램을 배치하는 주소가 가정되지 않으므로 임의의 위치에 로드할 수 있으며, 이동시키는 것도 가능하다(재배치 가능한 바이너리).^[61]

R6는 SP로 표기되기도 하며, 트랩이나 인터럽트 시 하드웨어 스택의 스택 포인터로 사용된다.^[61] 이 스택은 주소가 작은 방향으로 증가한다.^[61] SP 또는 프로그래머가 소프트웨어 스택의 스택 포인터로 선택한 임의의 레지스터에는 다음과 같은 어드레싱 모드가 있다.^[61]

PDP-11은 바이트(군) 및 워드(군)를 조작한다.^[61] 바이트(군)는 레지스터 번호로 지정되며, 해당 레지스터의 하위 바이트를 직접 조작하거나, 해당 레지스터로 메모리 위치를 가리킨다.^[61] 워드(군) 역시 레지스터 번호로 지정되며, 해당 레지스터의 내용을 직접 조작하거나, 해당 레지스터로 메모리 위치를 가리킨다.^[61] 워드는 짝수 번지 경계에 위치해야 한다.^[61] 오퍼랜드가 있는 대부분의 명령에서 비트 15가 설정되어 있으면 바이트 어드레싱이고, 비트 15가 지워져 있으면 워드 어드레싱이다.^[61] 다음 표에서 나타낸 바와 같이, 니모닉의 마지막에 "B"를 붙이면 바이트 조작을 의미한다 (예: MOV와 MOVB).^[61]

명령어의 처음 4비트가 명령어 코드이다(특히 비트 15에서 워드 어드레싱인지 바이트 어드레싱인지를 나타냄).^[61] 6비트가 1 오퍼랜드가 되며, 2개의 오퍼랜드가 있다.^[61] 오퍼랜드 내용에 관해서는 위에 언급한 어드레싱 모드를 참조.^[61]

`ADD` 명령어와 `SUB` 명령어는 워드 어드레싱이며, 바이트를 대상으로 하는 버전은 존재하지 않는다.^[61]

일부 2 오퍼랜드 명령어는 한쪽 오퍼랜드에 레지스터만 지정할 수 있다.^[61]

여기서, 레지스터 쌍이 사용된다.^[61] "`(R,R+1)`"과 같이 표기하며, R 레지스터가 상위 워드이고 짝수여야 한다.^[61] 두 번째 레지스터는 하위 워드(또는 나머지)이다.^[61] 곱셈에서는 R이 홀수 레지스터여도 되지만, 이 경우의 곱의 상위 워드는 레지스터에 보존되지 않는다.^[61]

명령의 처음 10비트는 명령 코드이며, 특히 비트 15는 워드 어드레싱인지 바이트 어드레싱인지를 나타낸다.^[61] 처음 4비트 조합의 대부분이 2 오퍼랜드 명령에 사용되므로 명령 코드가 9비트여도 명령 종류가 그렇게 많지는 않다.^[61] 나머지 6비트는 1 오퍼랜드 명령을 나타낸다.^[61]

SWAB 명령은 지정된 워드의 상위 바이트와 하위 바이트를 교환하는 명령이며, 바이트 어드레싱은 존재하지 않는다.^[61]

많은 분기 명령은 PSW(상태 레지스터)의 조건 코드 상태에 따라 분기할지 여부를 결정한다.^[61] 일반적으로 바로 전에 CMP 명령, BIT 명령, TST 명령 등을 수행하여 조건 코드를 설정한다.^[61] 산술 연산 명령이나 논리 연산 명령도 조건 코드를 설정한다.^[61] 인텔의 x86과 달리 MOV 명령도 조건 코드를 설정한다.^[61] 따라서, 전송한 값이 0인지, 음수인지에 따라 조건 분기할 수도 있다.^[61]

명령어의 상위 8비트가 명령 코드이다.^[61] 하위 8비트는 현재 프로그램 카운터로부터의 상대 오프셋을 지정한다.^[61] 오프셋은 워드 수이며, 분기 대상 주소는 이를 2배로 하여 PC에 더한 값이 된다.^[61] 또한 오프셋은 부호 있는 정수이므로, 전방과 후방 모두 분기할 수 있다.^[61]

2 오퍼랜드 명령 표에 있는 SOB (subtract one and branch, 1을 빼고 분기)도 조건 분기 명령이다.^[61] 레지스터 오퍼랜드를 감소시키고, 결과가 0이 아닐 때 명령의 하위 6비트를 부호 없는 오프셋으로 해석하여 뒤로 분기한다.^[61]

JSR 명령은 임의의 레지스터를 스택에 저장할 수 있다.^[61] 저장할 레지스터가 없는 경우 PC를 지정하고 (JSR PC, address), 서브루틴에서 복귀할 때도 RTS PC를 사용한다.^[61] 예를 들어, "JSR R4, address"로 서브루틴을 호출하면, R4의 원래 값이 스택 상단에 놓이고, 리턴 주소 (JSR 명령의 다음 명령 주소)가 R4에 저장된다.^[61] 리턴 주소 위치에는 코드가 아닌 데이터를 놓고 (R4)+로 읽거나, 포인터를 놓고 @(R4)+로 읽을 수 있다.^[61] 이렇게 하면 자동 증가로 데이터 부분을 건너뛰게 되어, R4가 실제 리턴 주소가 된다.^[61] 따라서 RTS R4를 실행하면 올바른 위치로 복귀할 수 있다.^[61]

상태 레지스터 (PSW)에는 다음 4개의 조건 코드가 있다.^[61]

• N - 음수임을 나타낸다.
• Z - 제로 (비교 결과가 같음)임을 나타낸다.
• V - 오버플로가 발생했음을 나타낸다.
• C - 캐리가 발생했음을 나타낸다.

3. 2. PDP 엔디안

3. 3. 입출력 구조

3. 4. 인터럽트 시스템

3. 5. 대량 생산을 위한 설계

4. 모델

PDP-11 프로세서는 기반으로 하는 원래 설계와 사용되는 I/O 버스에 따라 여러 자연스러운 그룹으로 나뉘는 경향이 있다. 각 그룹 내에서 대부분의 모델은 OEM을 위한 버전과 최종 사용자를 위한 버전, 이렇게 두 가지 버전으로 제공되었다. 모든 모델이 동일한 명령어 집합을 공유하지만, 이후 모델에서는 새로운 명령어가 추가되었고 특정 명령어를 약간 다르게 해석했다. 아키텍처가 발전함에 따라 일부 프로세서 상태 및 제어 레지스터 처리 방식에도 변화가 있었다.

4. 1. 유니버스 모델

• '''PDP-11/20''' 및 '''PDP-11/15'''는 1970년에 출시된^[14] 최초의 PDP-11 모델이다. 11/20의 판매가는 11,800달러였다.^[15] 짐 오로린(Jim O'Loughlin)이 설계한^[69] 원래의 마이크로 프로그램되지 않은 프로세서를 사용하며, 다양한 데이터 형식을 사용하는 주변 장치 옵션을 통해 부동 소수점을 지원한다. 11/20에는 KS-11 메모리 매핑 애드온을 장착하지 않는 한 어떠한 종류의 메모리 보호 하드웨어도 없다.^[16]
• '''PDP-11/35''' 및 '''PDP-11/40'''은 1973년에 출시된^[14] PDP-11/20의 마이크로 프로그램 방식 후속 모델이며, 설계팀은 짐 오로린(Jim O'Loughlin)이 이끌었다.
• '''PDP-11/45'''(1972년)^[14], '''PDP-11/50'''(1973년)^[17], '''PDP-11/55'''(1976년)^[14]는 최대 256 KB의 반도체 메모리를 코어 메모리 대신 또는 그 외에 사용할 수 있고 메모리 매핑 및 보호를 지원하는 훨씬 더 빠른 마이크로 프로그램된 프로세서이다. 이는 선택적 FP11 부동 소수점 보조 프로세서를 지원하는 최초의 모델로, 이후 모델에서 사용되는 형식을 확립했다.

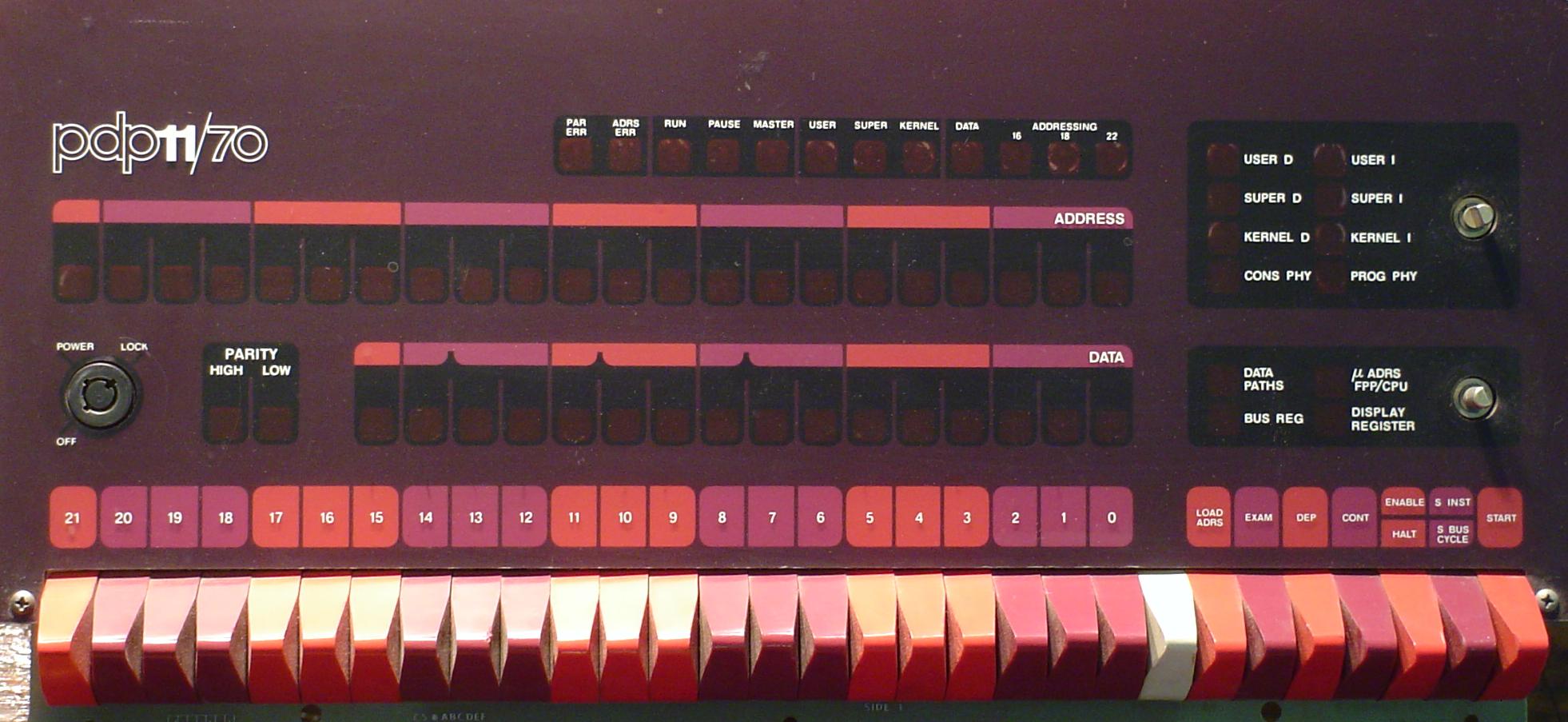

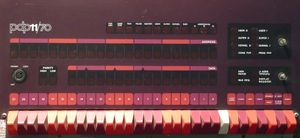

• '''PDP-11/70'''은 1975년에 출시되었으며,^[14] 11/45 아키텍처가 확장되어 4 MB의 물리적 메모리를 전용 메모리 버스, 2 KB의 캐시 메모리 및 Massbus를 통해 연결된 훨씬 더 빠른 I/O 장치로 분리할 수 있게 되었다.
• '''PDP-11/05''' 및 '''PDP-11/10'''은 1972년에 출시된^[14] PDP-11/20의 비용 절감형 후속 제품이다.
• '''PDP-11/34'''(1976년^[14]) 및 '''PDP-11/04'''(1975년^[14])는 11/35 및 11/05의 비용 절감형 후속 제품이며, PDP-11/34 컨셉은 밥 암스트롱(Bob Armstrong)이 만들었다.^[70] 11/34는 최대 256 KB의 유니버스 메모리를 지원한다. PDP-11/34a(1978년)^[14]는 빠른 부동 소수점 옵션을 지원하고, 11/34c(같은 해)는 캐시 메모리 옵션을 지원했다.
• '''PDP-11/60'''은 1977년에 출시되었으며,^[14] 사용자가 쓸 수 있는 마이크로 제어 저장소가 있는 PDP-11이며, 이는 짐 오로린(Jim O'Loughlin)이 이끄는 다른 팀에서 설계했다.
• '''PDP-11/44'''는 1979년에 출시되어^[14] 1980년에 출시되었으며, 11/45 및 11/70을 대체하는 제품이다. 선택적인 (항상 포함된 것으로 보이는) 캐시 메모리, 선택적인 FP-11 부동 소수점 프로세서(16개의 AMD Am2901 비트 슬라이스 프로세서를 사용하는 단일 회로 기판) 및 선택적인 상용 명령어 집합(CIS, 두 개의 기판)을 지원한다. 정교한 직렬 콘솔 인터페이스와 4 MB의 물리적 메모리 지원이 포함되어 있다. 설계팀은 존 소피오(John Sofio)가 관리했다. 이는 개별 논리 게이트를 사용하여 제작된 마지막 PDP-11 프로세서였다.
• '''PDP-11/24'''는 1979년에 출시되었으며,^[14] 유니버스를 위한 최초의 VLSI PDP-11로, 유니버스 어댑터와 함께 "Fonz-11"(F11) 칩셋을 사용했다.
• '''PDP-11/84'''는 1985-1986년에 출시되었으며,^[14] 유니버스 어댑터와 함께 VLSI "Jaws-11"(J11) 칩셋을 사용했다.
• '''PDP-11/94'''는 1990년에 출시되었으며,^[14] J11 기반으로 11/84보다 빠르다.

4. 2. Q-버스 모델

4. 3. 표준 버스가 없는 모델

4. 4. 계획되었지만 선보인 적이 없는 모델

4. 5. 특수 목적의 버전

4. 6. 허가되지 않은 복제품

• 소련에서는 SM-4, SM-1420, SM-1600, Elektronika BK 시리즈, Elektronika 60, Elektronika 85, DVK, UKNC , Electronika 100-25 및 일부 모델의 SM EVM 시리즈가 생산되었다. 특히 Elektronika 85, 90은 포켓 컴퓨터와 같은 극소형 폼 팩터로 제품화되었다. 소련에서 생산된 PDP-11 호환 기종은 DEC의 미국 내 생산 대수보다 많았던 것으로 추정된다.
• 불가리아에서는 SM-4, SM-1420, IZOT-1016 및 주변 장치가 생산되었다.
• 폴란드에서는 MERA-60이 생산되었다.
• 동독에서는 SM-1620, SM-1630이 생산되었다.
• 헝가리에서는 SM-4, TPA-1140, TPA-1148, TPA-11/440이 생산되었다.
• 체코슬로바키아에서는 SM-4/20, SM 52-11, JPR-12R이 생산되었다.
• 미국 CalData에서 모든 DEC OS를 실행가능한 CalData가 제작되었다. CalData 하드웨어는 DEC와 호환성이 충분하여 CalData 메모리 보드를 DEC PDP–11 시스템에 사용할 수 있었다.
• 루마니아의 ICE Felix (부쿠레슈티)에서 제작된 CORAL 시리즈와 ITC Timișoara에서 제작된 INDEPENDENT 시리즈는 RSX-11M 운영 체제를 실행했다. CORAL 시리즈에는 여러 모델이 있었다. CORAL 4001은 PDP–11/04와 거의 동일했고, CORAL 4011은 PDP 11/34의 복제본이었으며, CORAL 4030은 PDP–11/44의 복제본이었다. 이들은 국영 기업과 공립 대학교에서 사용되었으며, 원래는 천공 카드를 통해 작동하다가 나중에는 루마니아 DAF-2020과 같은 비디오 터미널을 통해 FORTRAN과 파스칼을 가르치는 데 사용되었으며, 1991년부터 IBM PC 호환 기종으로 대체되었다.
• 영국의 Systime Computers 모델 1000, 3000, 5000은 영국 및 서유럽 판매를 위한 OEM 계약이 있었지만 지적 재산권 침해 및 동구권으로의 간접 판매를 둘러싼 분쟁이 발생했다.

5. 운영 체제

DEC에서 제공하는 운영 체제는 다음과 같다.

• BATCH-11/DOS-11 - PDP-11 제품군을 위한 최초의 OS였으나, 나중에 등장한 RT-11으로 대체되었다.
• DSM-11 (Digital Standard MUMPS) - MUMPS 환경의 DEC에 의한 구현.
• RSTS/E - 멀티 유저 · 시분할 시스템
• RSX-11 - 실시간 운영 체제. VMS나 Windows NT 계열을 설계한 데이비드 커틀러가 처음 설계한 OS. Windows NT의 먼 조상에 해당한다.
• * IAS - Interactive Application System, 1975년경 등장한 OS로 RSX-11에서 파생.
• * P/OS - PDP-11 기반의 개인용 컴퓨터용 OS, RSX-11에서 파생.
• RT-11 - 싱글 유저 · 실시간 운영 체제
• Ultrix-11 - DEC가 직접 이식한 UNIX

• ANDOS - 소련제. 파일 시스템은 FAT12 호환.
• CSI-DOS - 소련제.
• DEMOS - 소련제. Unix 계열.
• Duress - 일리노이 대학교 어배너-섐페인과 Datalogics가 개발.^[78]
• Fuzzball - LSI-11 기반의 라우터. NSFnet의 초기 백본을 형성했다.
• MERT - 벨 연구소가 UNIX에서 파생시킨 마이크로커널적인 OS.
• MK-DOS - 소련제.
• MONECS - 모나쉬 대학교에서 개발. 교육용이며, 언어 처리계가 풍부하다.
• MUMPS - 의료 정보 처리 환경.
• PC11 - 필킹턴이 개발한 프로세스 제어 OS.
• polyForth - Forth Inc. 에 의한 Forth 환경.
• Solo - Concurrent Pascal로 작성된 싱글 유저 OS^[79]
• TRIPOS - 케임브리지 대학교의 실험적 OS. PDP-11 외에도 데이터 제너럴 Nova 및 MC68000에서 동작했다.
• TSX-Plus - RT-11 기반의 멀티 유저 OS
• UCSD p-System - UCSD Pascal의 개발 환경을 발전시킨 OS.
• UNIX - 다양한 버전이 있으며, 주요한 것으로 Version 6 Unix, Version 7 Unix, UNIX System III, 2BSD, Venix 가 있다.
• Xinu - 교육용 Unix 계열 OS.

5. 1. From Digital

5. 2. From third parties

6. 주변 장치

PDP-11에는 다양한 주변 장치가 사용되었으며, 일부는 PDP–8 또는 PDP–10과 같은 다른 DEC 시스템에서도 사용되었다.

다음은 PDP–11 주변 장치 중 몇 가지 더 흔한 것들이다.

• CR11 - 천공 카드 리더
• DL11 - RS-232 또는 전류 루프 중 하나를 위한 단일 직렬 회선
• LA30/LA36 - DECwriter 도트 매트릭스 인쇄 키보드 터미널
• LP11 - 고속 라인 프린터
• PC11 - 고속 종이 테이프 리더/펀치
• RA, RD 시리즈 - 고정 플래터 하드 디스크
• RK 시리즈 - 교체 가능한 플래터가 있는 하드 디스크
• RL01/RL02 - 교체 가능한 플래터가 있는 하드 디스크
• RM, RP 시리즈 - 교체 가능한 멀티 플래터 하드 디스크
• RX01/RX02 - 8인치 플로피 디스크
• RX50/RX33 - 5.25인치 플로피 디스크

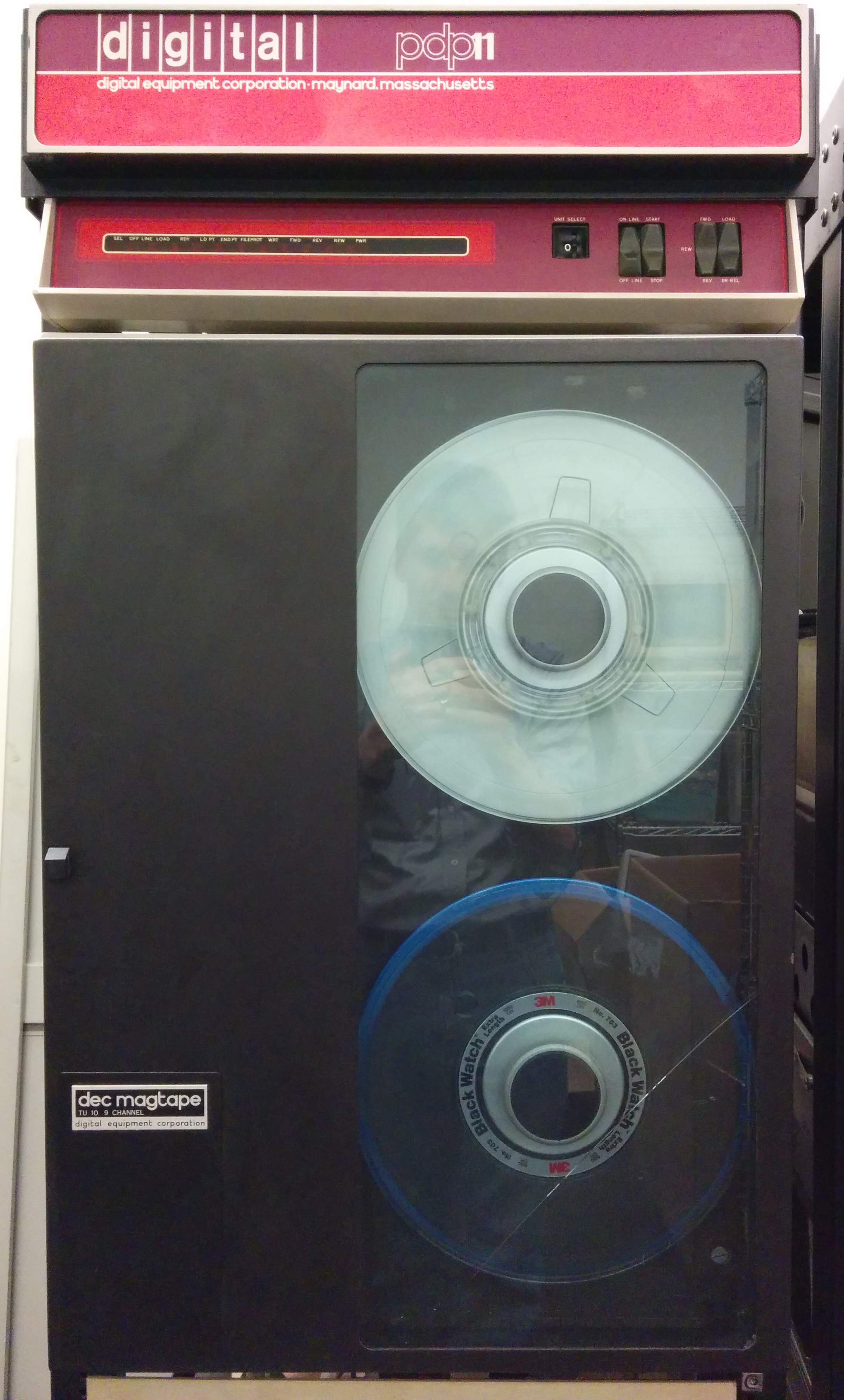

• TU10 - 9트랙 테이프 드라이브
• TU56 - DECtape 블록 주소 지정 테이프 시스템
• VT05/VT50/VT52/VT100/VT220 - 비디오 디스플레이 터미널

7. 활용

PDP-11 컴퓨터 제품군은 다양한 용도로 사용되었다.^{[45][46][47][48]} 시분할 시스템, 과학, 교육, 의료, 정부 또는 비즈니스 컴퓨팅과 같은 일반적인 컴퓨팅을 위한 표준 미니컴퓨터로 사용되었다.^[45] 또 다른 일반적인 응용 분야는 실시간 컴퓨팅을 사용한 공정 제어 및 공장 자동화였다.^[45]

일부 OEM 모델은 교통 신호 시스템, 의료 시스템, 수치 제어 가공과 같은 복잡한 시스템 제어 또는 네트워크 관리를 위한 임베디드 시스템으로도 자주 사용되었다.^[45] PDP-11의 이러한 사용의 예는 패킷 스위치 네트워크인 데이터넷 1의 관리였다. 1980년대에 영국의 항공 교통 관제 레이더 처리는 RAF 웨스트 드레이턴의 PRDS (Processed Radar Display System)로 알려진 PDP 11/34 시스템에서 수행되었다. Therac-25 의료 선형 입자 가속기의 소프트웨어도 32K PDP 11/23에서 실행되었다.^[45]

8. 에뮬레이터

Ersatz-11은 D Bit의 제품으로,^[49] DOS, OS/2, Windows, Linux 또는 베어 메탈(운영 체제 없음) 환경에서 PDP-11 명령어 집합을 에뮬레이션한다. RSTS 또는 기타 PDP-11 운영 체제를 실행하는 데 사용될 수 있다.

SIMH는 여러 플랫폼(예: 리눅스)에서 컴파일되고 실행되는 에뮬레이터로, DEC PDP–1, PDP–8, PDP–10, PDP–11, VAX, AltairZ80, 여러 IBM 메인프레임 및 기타 미니컴퓨터에 대한 하드웨어 에뮬레이션을 지원한다.
