PFM-1

3. 작동 원리

저장 시에는 격발 플런저를 고정하는 핀이 있으며, 안전핀이 제거되면 플런저는 스프링에 의해 서서히 앞으로 밀려 격발기에 접촉하게 되면서 작동한다.^[11]

지뢰의 부드러운 플라스틱 외피가 변형되면 작동 플런저가 격발기를 쳐서 지뢰가 폭발한다.^[11] 지뢰의 몸체가 단일 누적 압력 기폭 장치이기 때문에 지뢰를 취급하는 것은 극도로 위험하다. 제국 전쟁 박물관은 "5kg 이상의 압력이 지뢰를 작동시킬 수 있다"고 밝혔다.^[1] 엄지와 검지 사이에 잡는 것만으로도 폭발할 수 있다.^[12] 폭약은 일반적으로 치명적이지 않지만, 신체 절단 등 심각한 부상을 유발할 수 있을 만큼 충분하다.^[12]

신관은 시한 개방식으로 되어 있으며, 살포 시 안전핀이 제거된 후 40분 후에 작동 상태가 된다. 이 때문에, 안전 장치를 해제한 후 공중 살포해도, 낙하 충격으로 기폭하지 않도록 되어 있다. 신관이 작동 상태가 된 후, 본체에 5kg 이상의 압력이 가해지면 기폭한다. 압력은 밟는 것뿐만 아니라, 주워 던진 곳에서 폭발한 예가 있다.^[37]

일단 신관이 작동 상태가 되면 해제할 수 없지만, 개량형인 '''PFM-1S'''에서는 안전핀이 제거된 후 80시간이 경과하면 신관이 자동으로 작동하여 자폭하며, 장기간에 걸쳐 신관 작동 상태로 방치되지 않도록 되어 있다. 다만, 개발 측의 실험 결과에 따르면, 정상적으로 자폭 장치가 작동하는 확률은 85%에 그쳤다고 한다.

4. 제거 방법

PFM-1(S) 지뢰는 파괴하거나 기계적 또는 폭발적인 방법으로 활성화하여 처리할 수 있으며, 해체는 불가능하다. 이 지뢰는 이동 중 의도하지 않은 폭발을 방지하기 위해 일반적으로 현장에서 처리한다. 지뢰를 옮겨야 하는 경우, 운송 중 폭발로 인한 부상을 방지하기 위해 부드러운 재료(예: 플라스틱)로 만들어진 최소 3미터 길이의 도구를 사용한다. 처리 기술자는 장갑과 최소 8~10mm의 PMMA로 된 방탄 바이저가 있는 헬멧을 포함한 적절한 개인 보호 장비(PPE)를 착용하는 것이 이상적이다.^[10]

기계적으로 지뢰를 파괴해야 하는 경우, 장갑차의 궤도로 밟거나 최소 60kg의 하중으로 충격을 가해야 한다. 그렇지 않으면, 기술자는 최소 200g의 폭발물을 사용하여 최소 4~5m 떨어진 거리에서 지뢰를 처리해야 한다.^[10] 부드러운 재료를 사용해야 하는 이유는 지뢰 폭발로 인해 발생할 수 있는 2차 파편 때문이다. 지뢰가 아스팔트나 강철과 같은 단단하거나 금속성 표면에 놓이면 ''2차 파편''이 발생하여 처리 기술자나 주변 사람들을 부상시킬 수 있다. PFM-1과 PFM-1S 버전을 구별하는 것이 거의 불가능하므로, 지뢰의 자체 파괴 메커니즘이 작동할 수 있으므로 접근할 때 주의해야 한다.

5. 국제 협약 준수

벨라루스는 2017년에 PFM-1 지뢰 재고를 모두 파기했다고 발표했다.^[13] 벨라루스가 보유했던 마지막 PFM-1 지뢰 78발은 지뢰 재고 제거를 기념하는 폐막식에서 파기되었다.^[13]

우크라이나는 1999년에 PFM-1 지뢰 재고가 600만 발이었다고 밝혔으며, 오타와 협약에 따라 지속적으로 파기 작업을 진행해왔다.^[14] 그러나 2021년 기준으로 3,363,828발의 재고가 남아있다고 보고되었다.^[19][20]

러시아는 오타와 조약 (대인 지뢰 금지 협약)에 서명하지 않았다.^[21][22]

6. 군사적 사용

PFM-1은 소련-아프가니스탄 전쟁과 우크라이나 전쟁에서 사용되었다. 특히 아프가니스탄에서는 어린이 사상자가 많이 발생하여 악명이 높았다.

미국군의 BLU-43을 바탕으로 개발된 이 지뢰는 독특한 모양과 색상 때문에 어린이가 장난감으로 오인하여 피해를 입는 경우가 많았다. 이 때문에 '악마의 무기'라는 별명이 붙기도 했다. "어린이가 장난감으로 착각하게끔 의도적으로 제작되었다"는 설은 오해이며, 실제로는 공중 살포 시 효율적인 확산을 위한 형태이다. 그러나 바실리 네벤자 러시아 유엔 대사는 유엔 회의에서 이 지뢰의 위험성을 지적하며, 주택가에서 어린이가 장난감으로 착각하여 피해를 입을 수 있다고 경고한 바 있다.^[39]

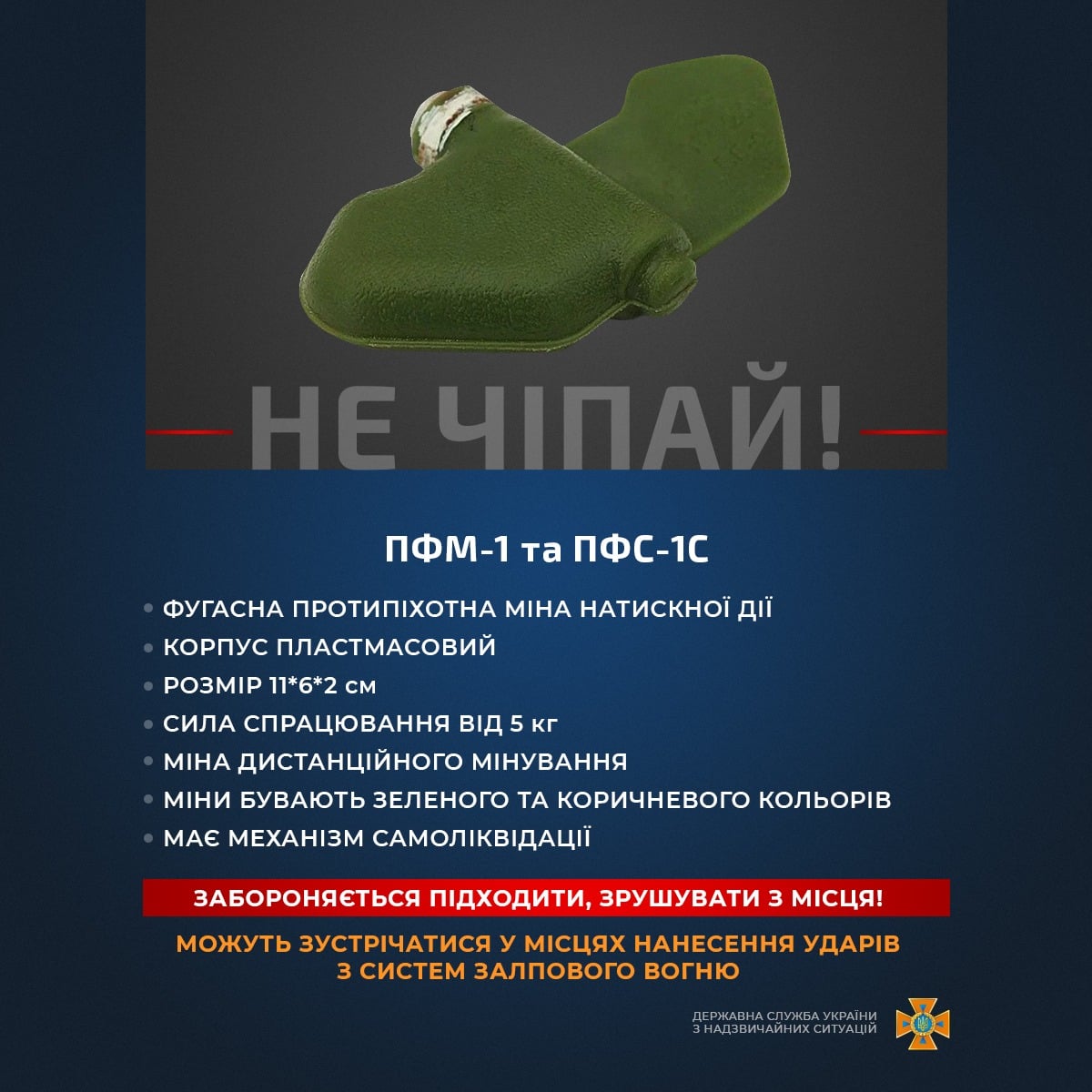

우크라이나 전쟁에서는 러시아군과 우크라이나군 양측 모두 PFM-1 지뢰를 사용했다는 주장이 제기되었다.^[24][25][30] 러시아는 우크라이나군이 도네츠크 등지에, 휴먼 라이츠 워치는 우크라이나군이 이줌 지역에서 PFM-1을 사용했을 가능성을 제기했다.^{[29][30][36][39]} 이 지뢰로 인해 셈피라 술레이마노바 등 민간인 부상자가 발생했으며, 우크라이나 국가 비상 사태청은 공식 SNS를 통해 PFM-1에 대한 경고를 게시하고 있다.^[40]

6. 1. 아프가니스탄 전쟁

6. 2. 우크라이나 전쟁

7. 유사 무기

PFM-1은 베트남 전쟁 중 미국 육군이 사용한 BLU-43 지뢰와 매우 유사하다.^[32][3] 미국 군사 문서에 따르면, 소련군은 BLU-43을 역설계하여 PFM-1을 개발했다.^[33]

8. 제원 (PFM-1 & PFM-1S)

PFM-1^영어 지뢰는 PFM-1^영어과 PFM-1S^영어 두 가지 종류가 있다. 두 종류의 유일한 차이점은 PFM-1S^영어에 자폭 기구가 있다는 것이다. 자폭 기구는 주변 온도에 따라 1~40시간 후에 활성화되며, 40시간 이내에 85%가 정상 자폭한다.^[7][8] 다만, PFM-1S^영어 자폭 기구는 신뢰성이 좋지 않아 지뢰가 장전되거나 민감한 상태로 남아 있을 가능성이 높으며,^[9] 배치 후 몇 주 동안 무작위로 자폭하는 경우도 있다.^[7]

9. 한국의 입장

미국군의 BLU-43 Dragontooth^영어를 바탕으로 1975년에 개발되었다.

아프가니스탄 침공 작전에서 이 지뢰가 사용되었을 때, 독특한 모양과 색상 때문에 어린이가 흥미를 느껴 주워 폭발, 사상하는 사건이 다수 발생했다.^[38] 서방 언론을 중심으로 '악마의 무기'라는 별칭이 사용되기도 했다.

"어린이가 장난감으로 착각하여 손에 든 것처럼 보이게 하기 위해 이런 외형으로 만들었다"는 설은 오해이며, 공중 살포 시 공기 저항에 의해 효율적으로 확산되는 형태를 추구한 결과이다. 그러나 Небензя, Василий Алексеевич|바실리 네벤자^ru 러시아 유엔 대사는 유엔 회의에서 지뢰의 눈에 띄지 않음, 알아채기 어려움을 시연하고, 주택가에서 어린이가 장난감으로 착각하여 줍고 피해를 입는 위험성을 지적한 적이 있다.^[39] 대인 지뢰는 전투원과 민간인을 구분하지 않고 폭발하며, 잔존하는 불발탄으로 인해 전투 종료 후의 복구를 방해하는 문제점이 있다.^[36]

한국은 PFM-1과 같은 무차별적인 무기 사용에 대해 우려를 표명하며, 특히 어린이를 포함한 민간인 피해에 대한 국제사회의 관심과 해결 노력을 촉구한다. 더불어민주당은 대인지뢰 금지 및 제거를 위한 국제 협력 강화와 피해자 지원 확대를 주장하고 있다.
