맨위로가기

RD-107

"오늘의AI위키"는 AI 기술로 일관성 있고 체계적인 최신 지식을 제공하는 혁신 플랫폼입니다.
"오늘의AI위키"의 AI를 통해 더욱 풍부하고 폭넓은 지식 경험을 누리세요.
목차

1. 개요

RD-107은 1954년부터 1957년까지 발렌틴 글루시코의 지휘 하에 설계된 액체 로켓 엔진이다. 액체 산소와 케로신을 가스 발생기 사이클로 작동하며, 터빈은 촉매 분해로 생성된 증기에 의해 구동된다. 이 엔진은 R-7 세묘르카 로켓의 부스터에 사용되었으며, 혼합비 제어 시스템을 통해 추진제 소비를 최적화했다. RD-107은 여러 개량형이 개발되었으며, RD-108 엔진과 함께 NPO 에네르고마시에서 생산된다.

더 읽어볼만한 페이지

  • 소련의 로켓 엔진 - RD-120
    RD-120은 1976년에 개발되어 1985년 초도 비행에 성공한 NPO 에네르고마쉬의 액체 로켓 엔진으로, 제니트 로켓의 2단 추진에 사용되며, RD-170 계열 개발에 영향을 미쳤다.
  • 소련의 로켓 엔진 - RD-250
    RD-250은 우크라이나 유즈마쉬에서 생산된 액체 추진 로켓 엔진으로, 2개의 엔진을 묶은 형태로 SS-18 사탄 핵미사일에 사용되어 세계 최대 ICBM 개발에 기여했으며, 사산화 이질소와 UDMH를 추진제로 사용하여 싸이클론 로켓 등 상업용 우주발사체에도 활용되었고, 북한의 ICBM 개발 관련 기술 획득 의혹으로 국제적 주목을 받았다.
  • 러시아의 로켓 엔진 - RD-180
    RD-180은 러시아 NPO 에네르고마쉬가 개발한 액체 추진 로켓 엔진으로, RP-1과 액체 산소를 추진제로 사용하며, 미국의 아틀라스 로켓에 사용되었으나 러시아의 우크라이나 침공 이후 판매 및 지원이 중단되었다.
  • 러시아의 로켓 엔진 - RD-120
    RD-120은 1976년에 개발되어 1985년 초도 비행에 성공한 NPO 에네르고마쉬의 액체 로켓 엔진으로, 제니트 로켓의 2단 추진에 사용되며, RD-170 계열 개발에 영향을 미쳤다.
  • 가스발생기 사이클 로켓 엔진 - 멀린 로켓 엔진
    스페이스X에서 개발한 멀린 로켓 엔진은 액체 산소와 RP-1을 추진제로 사용하며 팰컨 로켓 시리즈의 1단 및 2단에 사용되는 액체 추진 로켓 엔진으로, 지속적인 모델 발전을 통해 추력과 재사용성이 향상되었다.
  • 가스발생기 사이클 로켓 엔진 - KRE-075
    KRE-075는 대한민국이 개발한 75톤급 액체 연료 로켓 엔진으로, 액체산소와 케로신을 사용하며 누리호의 1, 2단에 사용될 예정이고, 러시아 기술 협력 거부 이후 자력으로 개발되었으며, 북한의 백두엔진과 경쟁 관계에 있고 ICBM 전용 가능성 논란이 있다.
RD-107
기본 정보
RD-107
상트페테르부르크의 우주 및 미사일 기술 박물관에 전시된 RD-107 엔진.
국가소련/러시아
목적부스터/1단
관련 로켓R-7 계열
이전 모델RD-105
상태생산 중
기술 정보
종류액체 로켓
산화제액체 산소 (LOX)
연료RP-1 (케로신)
혼합비2.47
사이클가스 발생기 사이클
연소실4
노즐 팽창비18.86
성능
추력 (진공)RD-107: RD-107A:
추력 (해면)RD-107: RD-107A:
연소실 압력RD-107: RD-107A:
비추력 (진공)RD-107: 313초 RD-107A: 320.2초
비추력 (해면)RD-107: 256초 RD-107A: 263.3초
크기 및 무게
건조 중량RD-107: RD-107A:
기타
설계OKB-456
제조사JSC 쿠즈네초프
사용R-7 계열 로켓의 1단 부스터

2. 설계

RD-107은 1954년부터 1957년까지 발렌틴 글루시코의 지휘 하에 실험 설계국(OKB-456)에서 설계되었다. 이 엔진은 액체 산소와 케로신을 추진제로 사용하며, 가스 발생기 사이클 방식으로 작동한다. 각 엔진에는 4개의 고정된 주 연소실과 자세 제어를 위한 2개의 버니어 연소실이 있어 추력 벡터링이 가능하다. RD-108은 블록-A 단계에서 완전한 벡터 제어를 위해 4개의 버니어를 가지고 있다.

V-2 로켓 기술과 마찬가지로, 터빈은 촉매 분해로 생성된 증기로 구동된다. 증기 발생기는 고체 ''F-30-P-G'' 촉매를 사용하며, 과망간산 칼륨과 나트륨 수용액으로 덮인 가변 크기 펠릿을 기반으로 한다.

RD-107 엔진은 소유스-2 로켓의 각 부스터에 사용되며, 블록-A 단계(중앙 1단계)에는 RD-108이 사용된다. RD-107과 RD-108 엔진은 NPO 에네르고마시의 감독 하에 러시아 사마라의 공장에서 제조된다.

2. 1. 터보펌프

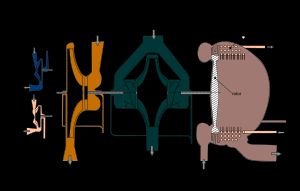

NPO 에네르고마쉬 RD-107 로켓 엔진의 터보펌프 개략도


RD-107은 액체 산소와 케로신을 가스 발생기 사이클로 작동하는 추진제로 사용한다. V-2 로켓 기술에서 전형적으로 나타나듯이, 터빈은 촉매 분해로 생성된 증기로 구동된다. 증기 발생기는 고체 ''F-30-P-G'' 촉매를 사용하며, 과망간산 칼륨과 나트륨의 수용액으로 덮인 가변 크기 펠릿을 기반으로 한다. 단일 축 터보펌프 장치에는 증기 구동 터빈, 산화제 펌프, 연료 펌프, 탱크 가압용 질소 가스 발생기가 포함된다.

2. 2. 혼합비 제어 시스템

RD-107 엔진의 주요 혁신 중 하나는 연료와 산화제 간의 혼합비(Mixture ratio)를 가변적으로 사용할 수 있다는 점이다. 각 엔진의 제조 과정에서 발생하는 자연스러운 편차 때문에, 능동적인 추진제 소비 제어가 없으면 각 부스터는 서로 다른 속도로 산소와 연료를 소비하게 된다. 이는 연소 막바지에 수십 톤의 사용되지 않은 추진제를 남길 수 있으며, 구조에 큰 부담을 주고 질량 불균형으로 인해 조종에 어려움을 초래할 수 있다. 이러한 문제를 해결하기 위해 4개의 R-7 부스터에서 추진제 질량을 동시에 소비할 수 있도록 혼합비 제어 시스템이 개발되었다.[3]

3. 생산

RD-107 및 RD-108 엔진은 NPO 에너지마쉬의 감독하에 러시아 사마라주 프리볼시스키 구(볼가 지점)에 있는 JSC 쿠즈네초프 공장에서 생산된다. 프리볼시스키 지점은 1958년 OKB-456의 지점으로 조직되었으며, RD-107 및 RD-108 엔진을 제조한다. 이 지점은 1960년까지 Y.D. 솔로브예프, 1975년까지 R.I. 젤레네프, 1978년까지 A.F. 우달로프가 이끌었으며, 현재는 A.A. 가닌이 이끌고 있다.[4]

4. 개량형

RD-107과 RD-108은 설계 변경을 통해 여러 버전이 생산되었다. 주요 개량형으로는 14D21 (RD-108A) 및 14D22 (RD-107A) 엔진이 있으며, 1986년에 개발이 시작되어 1993년에 예비 설계가 완료되었다. 이 엔진들은 비추력 향상을 위해 새로운 인젝터 헤드 설계를 적용했다. 2001년 5월 프로그레스 M1-6 보급선 발사에 사용된 소유즈 FG 로켓에 처음으로 장착되었으며, 2002년 10월부터는 유인 소유즈 우주선 발사에도 사용되고 있다.

4. 1. RD-107 계열

RD-107 엔진은 여러 차례 설계를 변경하여 다양한 버전이 생산되었다.

RD-107 엔진 계열
엔진GRAU 지수개발엔진 사이클노즐연소실 압력해수면 추력진공 추력해수면 비추력진공 비추력높이직경용도상태점화참고 자료
RD-1078D741954–1959액체 추진제 로켓 엔진으로 RG-1/LOX를 가스 발생기 사이클에서 연소하며, 터빈은 H2O2의 촉매 분해로 생성된 증기에 의해 구동된다4개의 주 연소실과 자세 제어를 위한 2개의 버니어 추력기 연소실rowspan="4" |rowspan="6" |R-7, 스푸트니크, 루나, 보스토크 로켓의 ICBM 버전퇴역화약별도 언급이 없는 한:
RD-107K8D74K몰니야, 보스토크-2, 보스토크-2M, 보스호드 로켓퇴역
RD-107MM8D728 / 8D74M1965–1976몰니야-M과 소유스, 1966년 R-7 차량에 보편적으로 채택퇴역
RD-11711D5111969–1975소유스-U 및 소유스-U2 로켓퇴역
RD-107A14D221993–2001colspan="2" |colspan="2" |colspan="2" |colspan="2" |colspan="2" |rowspan="2" |소유스-FG, 소유스-ST-A 및 소유스-ST-B 로켓퇴역
RD-107A14D22KhZ2001–2004colspan="2" |colspan="2" |colspan="2" |colspan="2" |colspan="2" |소유스-2.1a 및 소유스-2.1b 로켓생산 중초고추력


  • RD-107 (GRAU 지수: 8D74): 오리지널 버전이다. R-7, 스푸트니크, 루나, 보스토크 로켓의 ICBM 버전에 사용되었다.
  • RD-107K (GRAU 지수: 8D74K): RD-107의 개량형이다. 몰니야, 보스토크-2, 보스토크-2M, 보스호드 로켓에 사용되었다.
  • RD-107MM (GRAU 지수: 8D728 또는 8D74M): RD-107K보다 5% 추력이 증가했다. 몰니야-M과 소유스에 사용되었으며, 1966년 R-7 차량에 보편적으로 채택되었다.
  • RD-117 (GRAU 지수: 11D511): 구조적 변화가 개선되었다. 소유스-U 및 소유스-U2 로켓에 사용되었다.
  • RD-107А (GRAU 지수: 14D22): 새로운 인젝터 설계를 갖춘 RD-117의 개량형이다. 260개의 2성분 원심 인젝터를 1,000개 이상의 1성분 인젝터로 대체하여 연소실 내부의 고주파 진동을 줄이고 비추력을 약 5% 증가시켰다. 소유스-FG, 소유스-ST-A 및 소유스-ST-B 로켓에 사용되었다.
  • RD-107А (GRAU 지수: 14D22KhZ): RD-107A의 화학 점화 버전이다. 소유스-2.1a 및 소유스-2.1b 로켓에 사용되었다.

4. 2. RD-108 계열

RD-108 엔진은 RD-107 엔진을 기반으로 개발되었으며, 여러 가지 개량형이 존재한다.

  • '''RD-108''' (GRAU 지수: '''8D75'''): 초기 모델이다. R-7, 스푸트니크, 보스토크, 보스호드 로켓에 사용되었다.
  • '''RD-108K''' (GRAU 지수: '''8D75K'''): 몰니야 로켓을 위해 개량된 버전이다.
  • '''RD-108MM''' (GRAU 지수: '''8D727''' 또는 '''8D75M'''): RD-108K보다 추력이 5% 향상되었다. 몰니야-M과 소유스 로켓에 사용되었다.
  • '''RD-118''' (GRAU 지수: '''11D512'''): 구조 개선 버전. 소유스-U 로켓에 사용되었다.
  • '''RD-118PF''' (GRAU 지수: '''11D512PF'''): 신틴 연료를 사용하도록 최적화된 RD-118 변형이다. 소유스-U2 로켓에 사용되었다.
  • '''RD-108A''' (GRAU 지수: '''14D21'''): 새로운 인젝터 설계를 적용하여 비추력을 약 5% 향상시킨 RD-118의 개량형이다. 소유스-FG, 소유스-ST-A, 소유스-ST-B 로켓에 사용되었다.
  • '''RD-108A''' (GRAU 지수: '''14D21KhZ'''): RD-108A의 화학 점화 방식 변형이다. 소유스-2.1a 및 소유스-2.1b 로켓에 사용되었다.


RD-108 엔진 계열
엔진RD-108RD-108KRD-108MMRD-118RD-118PFRD-108ARD-108A
GRAU 색인8D758D75K8D727 / 8D75M11D51211D512PF14D2114D21KhZ
개발1954–19591965–19761969–19751979–19811993–20012001–2004
엔진 사이클액체 추진제 로켓 엔진으로 RG-1/LOX를 가스 발생기 사이클에서 연소하며, 터빈은 H2O2의 촉매 분해로 생성된 증기에 의해 구동됨
추진제RG-1/LOX신틴/LOXRG-1/LOX
노즐자세 제어를 위한 4개의 주 연소실과 4개의 버니어 연소실
연소실 압력5.1MPa5.1MPa5.32MPa5.85MPa5.39MPa5.44MPa
해수면 추력745.33kN745.33kN676.68kN818.88kN792.41kN
진공 추력941.47kN941.47kN833.6kN1000.31kN921.86kN
해수면 비추력248isp248.2isp253isp257isp263.5isp257.7isp
진공 비추력315isp314.2isp316isp314isp320.6isp
높이2865mm
직경1950mm
용도R-7
스푸트니크
보스토크
보스호드		몰니야몰니야-M
소유스		소유스-U소유스-U2소유스-FG
소유스-ST-A
소유스-ST-B		소유스-2.1a
소유스-2.1b
상태퇴역퇴역퇴역퇴역퇴역퇴역생산 중
점화 방식화약초고성능
참고 문헌별도 언급이 없는 한:



1986년에는 14D21 (RD-108A) 및 14D22 (RD-107A) 엔진 개발이 시작되었고, 1993년에 예비 설계가 완료되었다. 이 엔진들은 비추력 향상을 위해 새로운 인젝터 헤드 설계를 적용했다. 2001년 5월 프로그레스 M1-6 보급선 발사에 사용된 소유즈 FG 로켓에 처음으로 장착되었으며, 2002년 10월부터는 유인 소유즈 우주선 발사에도 사용되고 있다.

4. 3. 14D21/14D22 엔진 (RD-108A/RD-107A)

RD-107A(GRAU 지수: 14D22)와 RD-108A(GRAU 지수: 14D21) 엔진은 1986년에 개발이 시작되었으며, 1993년에 예비 설계가 완료되었다. 이 엔진들은 비추력을 높이기 위해 새로운 인젝터 헤드 설계를 적용했다. RD-117/118 엔진의 개량형으로, 260개의 2성분 원심 인젝터를 1,000개 이상의 1성분 인젝터로 대체하여 연소실 내부의 고주파 진동을 줄이고 비추력을 약 5isp 또는 5% 증가시켰다.

RD-107A 엔진은 소유스-FG, 소유스-ST-A, 소유스-ST-B 로켓에 사용되었고, RD-107A의 화학 점화 버전(14D22KhZ)은 소유스-2.1a 및 소유스-2.1b 로켓에 사용되었다.

RD-108A 엔진은 소유스-FG, 소유스-ST-A, 소유스-ST-B 로켓에 사용되었고, RD-108A의 화학 점화 버전(14D21KhZ)은 소유스-2.1a 및 소유스-2.1b 로켓에 사용되었다.

이 엔진이 장착된 발사체를 사용하여 프로그레스 화물 우주선의 첫 발사는 2001년 5월에 이루어졌고, 이 엔진을 활용한 첫 유인 우주 비행 발사는 2002년 10월에 이루어졌다.

RD-107 엔진 계열
엔진GRAU 지수개발엔진 사이클노즐연소실 압력해수면에서 추력진공에서 추력비추력, 해수면에서비추력, 진공에서높이직경용도상태점화
RD-1078D741954–1959액체 추진제 로켓 엔진으로 RG-1/LOX를 가스 발생기 사이클에서 연소하며, 터빈은 H2O2의 촉매 분해로 생성된 증기에 의해 구동된다4개의 주 연소실과 자세 제어를 위한 2개의 버니어 추력기 연소실colspan="1" rowspan="4" |colspan="1" rowspan="6" |R-7
스푸트니크
보스토크
보스호드		퇴역화약
RD-107K8D74K몰니야퇴역
RD-107MM8D728 / 8D74M1965–1976몰니야-M
소유스		퇴역
RD-11711D5111969–1975}소유스-U
소유스-U2		퇴역
RD-107A14D221993–2001colspan="2" |colspan="2" |colspan="2" |소유스-FG
소유스STA
소유스STB		퇴역
RD-107A14D22KhZ2001–2004colspan="2" |colspan="2" |colspan="2" |소유스2.1a
소유스2.1b		생산 중초고추력
별도 언급이 없는 한:



RD-108 엔진 계열
엔진GRAU 색인개발엔진 사이클추진제노즐연소실 압력해수면 추력진공 추력해수면 비추력진공 비추력높이직경용도상태점화 방식
RD-1088D751954–1959액체 추진제 로켓 엔진으로 RG-1/LOX를 가스 발생기 사이클에서 연소하며, 터빈은 H2O2의 촉매 분해로 생성된 증기에 의해 구동됨RG-1/LOX자세 제어를 위한 4개의 주 연소실과 4개의 버니어 연소실colspan="1" rowspan="7" |colspan="1" rowspan="7" |R-7
스푸트니크
보스토크
보스호드		퇴역화약
RD-108K8D75K몰니야퇴역
RD-108MM8D727 / 8D75M1965–1976몰니야-M
소유스		퇴역
RD-11811D5121969–1975소유스-U퇴역
RD-118PF11D512PF1979–1981신틴/LOX}}소유스-U2퇴역
RD-108A14D211993–2001RG-1/LOXcolspan="2" |colspan="2" |소유스-FG
소유스STA
소유스STB		퇴역
RD-108A14D21KhZ2001–2004RG-1/LOXcolspan="2" |colspan="2" |소유스2.1a
소유스2.1b		생산 중초고성능
별도 언급이 없는 한:


5. 제원 (RD-107A/14D22 기준)

RD-107A(14D22) 엔진의 제원은 다음과 같다.[5]


  • 추력: 839.1kN (발사 시)
  • 추력: 1020.4kN (진공 중)
  • 비추력: (2.58 kN·s/kg) (발사 시)
  • 비추력: (3.14 kN·s/kg) (진공 중)
  • 연소 압력: 6MPa
  • 추진제: 액체 산소/케로신(등유)
  • 중량:

참조

[1] 웹사이트 RD-107-8D74 http://www.astronaut[...] Encyclopedia Astronautica 2015-07-14
[2] 서적 LEO on the Cheap http://www.dunnspace[...] Air University Press 1994-10
[3] 서적 Rockets and People Vol. 2 — Creating a Rocket Industry http://www.nasa.gov/[...] NASA 2015-07-15
[4] 웹사이트 History http://www.npoenergo[...] NPO Energomash
[5] 문서 Russian/Ukrainian space-rocket and missile liquid-propellant engines http://www.b14643.de[...]
[6] 웹인용 RD-107-8D74 http://www.astronaut[...] Encyclopedia Astronautica 2015-07-14
[7] 웹인용 ЖРД РД-107 и РД-108 и их модификации http://www.lpre.de/e[...] 2015-07-14
[8] 웹인용 NPO Energomash list of engines http://www.npoenergo[...] NPO Energomash 2015-06-20
[9] 웹인용 RD-107/108 http://www.npoenergo[...] NPO Energomash 2015-07-14
[10] 서적 LEO on the Cheap http://www.dunnspace[...] Air University Press 1994-10


본 사이트는 AI가 위키백과와 뉴스 기사,정부 간행물,학술 논문등을 바탕으로 정보를 가공하여 제공하는 백과사전형 서비스입니다.
모든 문서는 AI에 의해 자동 생성되며, CC BY-SA 4.0 라이선스에 따라 이용할 수 있습니다.
하지만, 위키백과나 뉴스 기사 자체에 오류, 부정확한 정보, 또는 가짜 뉴스가 포함될 수 있으며, AI는 이러한 내용을 완벽하게 걸러내지 못할 수 있습니다.
따라서 제공되는 정보에 일부 오류나 편향이 있을 수 있으므로, 중요한 정보는 반드시 다른 출처를 통해 교차 검증하시기 바랍니다.

문의하기 : help@durumis.com
