VA-111 시크발
1. 개요
VA-111 시크발은 1960년대에 개발이 시작되어 1977년부터 운용된 러시아의 초공동 어뢰이다. 533mm 어뢰 발사관에서 발사되어 고체 연료 로켓으로 추진되며, 초공동 현상을 이용하여 최대 370km/h 이상의 속도를 낸다. 초기에는 핵탄두 탑재를 목적으로 설계되었으나, 현재는 재래식 폭약 탄두를 사용하며, 여러 파생형이 존재한다. 이란, 러시아, 베트남 등에서 운용 중이며, 2000년에는 이 어뢰 관련 정보를 수집하려던 미국 정보 장교가 간첩 혐의로 기소된 사건이 있었다.
이미지 준비중입니다.
| 유형 | 슈퍼캐비테이션 어뢰 |
|---|
| 개발 국가 | 소련 |
|---|---|
| 설계 | NII-24 연구소 |
| 개발 기간 | 1960년대-70년대 |
| 제작사 | 전술 미사일 회사 |
| 생산 시작 | 1977년-현재 |
| 사용 국가 | 러시아 해군, 이란 해군 |
| 파생형 | 시크발 2, 시크발-E |
| 중량 | 2700 kg |
|---|---|
| 길이 | 8.2 m |
| 직경 | 533 mm |
| 사거리 | 시크발: 7 km 시크발 2: 11-15 km |
|---|---|
| 탄두 | 통상 폭약 또는 핵탄두 (150 킬로톤) |
| 탄두 중량 | 210 kg |
| 엔진 | 고체 연료 로켓 |
| 유도 방식 | GOLIS 자동 관성 유도 |
| 추진 방식 | 고체 연료 |
| 속도 | 발사 속도: 50 노트 최대 속도: 200 노트 이상 |
| 발사 플랫폼 | 533 mm 어뢰 발사관 |
-
러시아의 어뢰 -
53-65KE
53-65KE는 소련 해군 53형 어뢰 계열의 수상 함정 파괴용 웨이크 호밍 어뢰로, 1965년 실전 배치 후 파생형이 개발되었으며, 특히 수출형은 여러 국가에 수출되었고 일반적인 어뢰 대응책에 반응하지 않는 특징을 가진다.
2. 설계 및 구조
VA-111 시크발은 1960년대 NII-24 연구소에서 핵잠수함 공격용 무기로 개발이 시작되었다. 이후 GSKB-47과의 합병을 통해 키예프에 설립된 유체역학 응용 연구소(NII PGM)에서 개발이 이어졌다. 1977년부터 운용되었으며, 1990년대에 배치 사실이 공개되었다.
초기 설계는 관성 항법 장치에 의존했으며, 핵탄두 탑재를 목적으로 했다. 후기 모델에는 최종 유도 기능과 일반 탄두가 포함된 것으로 알려져 있다.
시크발은 탐지되지 않은 적 잠수함에서 발사된 어뢰에 대한 대응책으로 사용되며, 적 잠수함의 회피 기동을 강요하고 유선 유도 어뢰의 와이어를 절단할 수 있다.
2.1. 추진 방식
VA-111 시크발은 533mm 어뢰 발사관에서 발사되며, 발사관을 나올 때 초기 속도는 50kn이다. 발사 직후 고체 로켓을 점화하여 가속하며, 이후에는 바닷물을 반응물과 산화제 공급원으로 사용하는 수력 반응 금속 연료를 사용하는 수중 램제트 엔진으로 200kn의 속도를 유지한다.
일부 보고에 따르면 250kn 이상의 속도를 낼 수 있으며, 300kn 버전도 개발 중이라고 한다.
일본어판 위키백과에서는 시크발의 로켓 엔진이 고농도 과산화수소와 케로신 조합을 채택했으며, 추진제 탱크에 약 1.5t의 과산화수소와 500kg의 케로신이 탑재되었다고 설명한다.

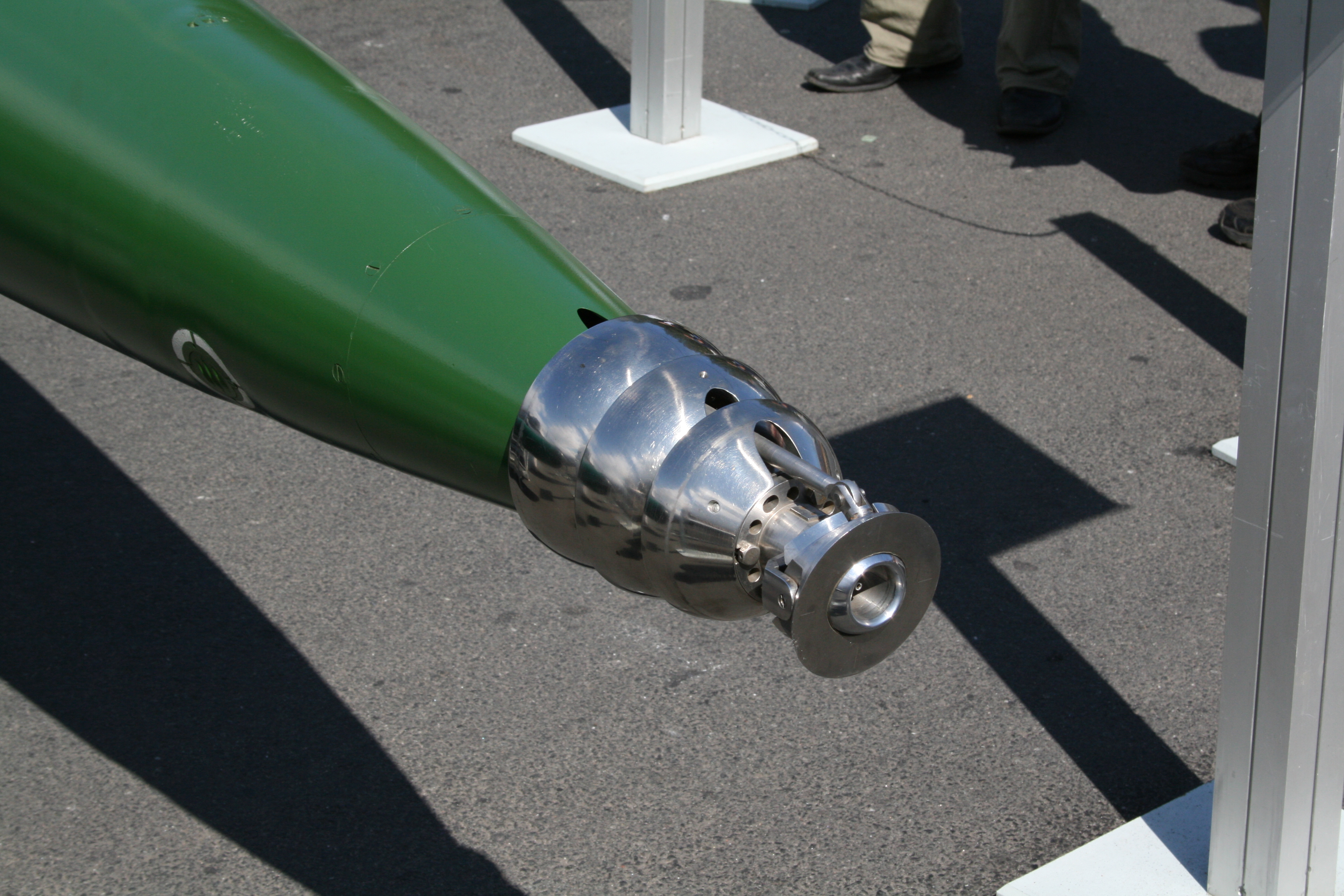

이러한 고속은 초공동 현상에 의해 가능한데, 특수하게 설계된 노즈콘으로 물을 바깥쪽으로 빗겨나가게 하고, 엔진 및 노즈의 가스 발생기에서 나오는 가스를 팽창시켜 어뢰 주변에 기포를 생성한다. 이를 통해 어뢰와 물의 접촉을 최소화하여 항력을 크게 줄인다.

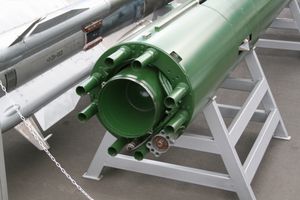

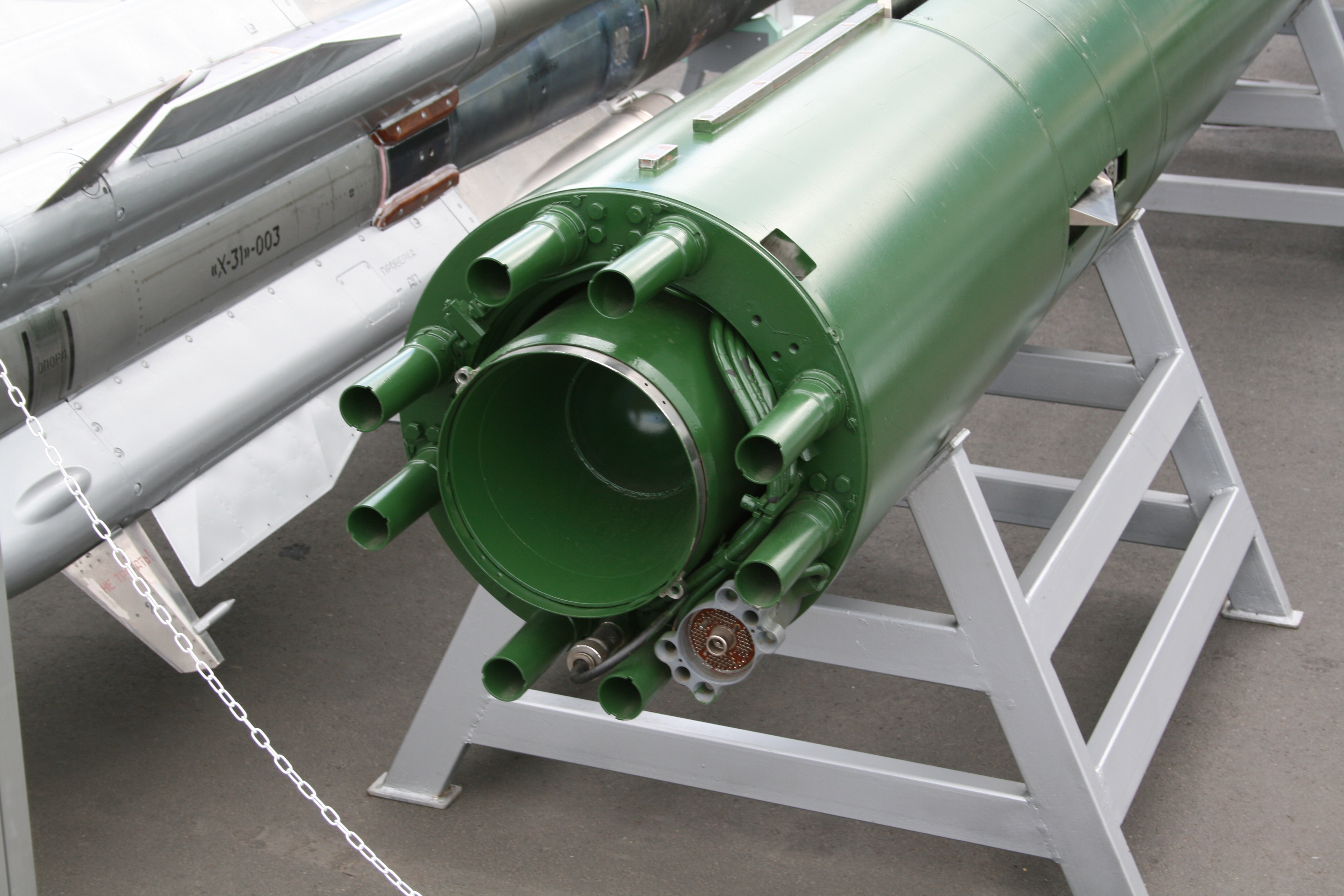

어뢰는 초공동 가스 기포의 내부 표면을 따라 움직이는 4개의 핀을 사용하여 방향을 조종한다. 방향을 바꾸기 위해서는 원하는 방향 안쪽에 있는 핀을 확장하고 반대쪽 핀을 수축시킨다. 더 빠른 선회를 위해 노즈 부분의 푸시 플레이트를 사용하여 열주행하는 어뢰의 거품 형태를 제어할 수 있다.
3. 제원
| 항목 | 제원 |
|---|---|
| 길이 | 8.2m |
| 직경 | 533mm |
| 중량 | 2700kg |
| 탄두 중량 | 210kg |
| 속도 | |
| 사거리 |
4. 파생형
VA-111 시크발은 여러 파생형이 존재한다.
* VA-111 시크발: 초기 모델로, 골리스(GOLIS) 자율 관성 유도 방식을 사용한다.
* 시크발 2: 개량형으로, 벡터 추력을 사용하는 추가 유도 시스템을 갖추고 있으며, 사거리가 훨씬 더 길 것으로 추정된다.
* 시크발-E: 수출형으로, 성능이 제한된 버전이다.
* [[후트 (어뢰)|후트]] (Hoot): 이란이 역설계를 통해 제작했다고 주장하는 모델이다.
원래 설계는 핵탄두 (150킬로톤) 장착을 염두에 두었으나, 현재 모든 버전은 재래식 고성능 폭약 탄두만 장착된 것으로 보인다.
5. 운용 국가
ایران페르시아어
: 이란 해군
Россия러시아어 (추정)
: 러시아 해군 (추정)
Việt Nam베트남어 (추정)
: 베트남 인민 해군 (킬로급 잠수함으로 무장했으며, 베트남이 VA-111의 일부와 베트남어 표기가 있는 사진으로 인해 이 어뢰를 보유하고 있는 것으로 추정된다)
