킬로급 잠수함

1. 개요

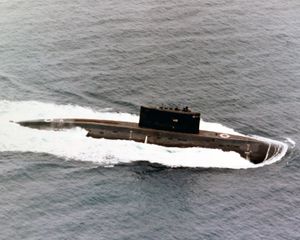

킬로급 잠수함은 소련에서 개발되어 1980년부터 운용된 디젤-전기 추진 방식의 잠수함이다. 대잠 경계 임무를 위해 개발되었으며, 877형을 시작으로 여러 개량형이 존재한다. 러시아 해군은 킬로급을 라다급 잠수함으로 대체하려 했으나, 라다급의 결함으로 인해 636.3형(개량형 킬로 II)의 건조를 추진했다. 킬로급 잠수함은 러시아 해군 외에도 중국, 인도, 이란 등 여러 국가에서 운용 중이며, 시리아 내전 및 러시아-우크라이나 전쟁 등 실전에 투입되기도 했다.

2. 역사

킬로급 잠수함은 1982년에 최초로 취역한 이후, 여러 차례 개량을 거쳤다. 초기에는 극동 지역의 콤소몰스크나아무레에서 건조되었으나, 이후 내륙부의 니즈니노브고로드 (구 고리키)와 수출용은 상트페테르부르크 (구 레닌그라드)에서 건조되었다.

쉬크발 초공동 어뢰 운용이 가능하며, 사령탑에는 함대공 미사일(SAM) 발사 장치가 있어 SA-N-8 그렘린 또는 9K38 이글라(NATO 코드 네임 SA-16 짐렛) 18발을 탑재, 부상 시에만 발사할 수 있다.

정숙성이 높아 러시아 해군 킬로급은 패시브 소나 피탐지 거리가 500m 정도라고 알려져 있다. 그러나, 러시아 근해 운용을 상정하고 설계되어 냉각 기구가 약하며, 인도, 이란 등에 수출된 것은 추가 장비된 냉각 펌프 소음으로 탐지된다고 알려져 있다.

프로젝트 877 잠수함 알로사(Alrosa)는 프로펠러 대신 펌프 제트 추진 방식을 장착, 칼리브 미사일을 장착하도록 개조되었다.

프로젝트 636(개량형 킬로)는 러시아 해군에서 라다급으로 대체될 예정이었으나, 라다급 선도함 상트페테르부르크(B-585)의 주요 결함으로 인도가 지연되었다. 2012년 7월 27일, 러시아 해군 총사령관은 설계 변경 후 건조 재개를 발표, 2010년대 후반 양산이 진행된 것으로 알려졌다.

러시아 해군은 2010년대 후반 프로젝트 636.3(개량형 킬로 II) 건조를 추진했다. 2019년 11월까지 6척이 흑해 함대를 위해 건조, 태평양 함대와 발트 함대를 위한 추가 함선이 제안되었지만 자금 지원은 이루어지지 않았다. 2022년 6월, 러시아 국방 산업 내부 보고에 따르면, 6척의 프로젝트 636.3 추가 선박이 2024년경 건조를 시작하도록 발주될 수 있다고 한다.

2.1. 개발 배경

킬로급 잠수함은 원래 원자력 잠수함을 보완하여 자국 연안에서 대잠 경계 임무를 수행할 목적으로 계획되었다. 폭스트롯급 잠수함이나 로메오급 잠수함의 후계함으로 개발되었으며, 1982년에 최초의 함이 취역하였다. 초기에는 극동 지역의 콤소몰스크나아무레에서 건조되었지만, 이후 내륙부의 니즈니노브고로드와 수출용은 상트페테르부르크에서도 건조되었다.

2.2. 개량형

877형의 개량형인 636형은 엔진 출력을 향상시킨 터보 디젤 기관으로 교체하여 완전 충전 시간을 약 20분 정도 단축했다. 또한 추진 프로펠러를 6엽에서 7엽 하이스큐드형으로 변경하여 추진 모터의 회전수를 절반으로 줄여 소음 레벨을 낮추었다.

프로젝트 636.3, 일명 개량형 킬로 II의 선두함은 페트로파블롭스크-캄차츠키(PPK)로, 아드미랄테이스키 조선소에서 2019년 3월 28일에 진수되었다. PPK급은 길이가 약간 더 길고 잠수 시 배수량이 약 4,000톤이며, 향상된 엔진, 개선된 전투 시스템, 새로운 소음 감소 기술을 갖추고 있다. 6개의 533mm 어뢰 발사관에서 어뢰와 순항 미사일을 모두 발사할 수 있으며, 7엽 프로펠러를 사용한다.

개량형은 다음과 같다:

2.3. 대한민국 및 조선민주주의인민공화국의 킬로급 구매 검토

조선민주주의인민공화국은 1998년 러시아와 킬로급 도입을 위한 비공식 논의를 진행했다는 보도가 있었다. 이 잠수함은 중국에 2척이 판매된 636형으로, 어뢰 자동장전장치를 갖추고 있으며 가격은 300로 알려졌다. 대한민국에서 어뢰 자동장전장치를 갖춘 잠수함은 손원일급 잠수함이다.

대한민국은 1999년 9월 2일 국방부에서 열린 조성태 국방장관과 이고리 세르게예프 러시아 국방장관의 한러 국방장관 회담에서 러시아로부터 킬로급 또는 아무르급 판매 제안을 받았다. 이후 러시아 킬로급 636형 구매 협상이 진전되었으나, 대한민국 해군의 강력한 반발과 면밀한 조사 및 평가를 거쳐 도입 계획은 취소되었다.

대한민국 해군 측의 반발 이유는 다음과 같다:

* 장보고급의 배터리 수명은 7년이지만, 킬로급은 18∼24개월이다.
* 러시아의 정정 불안 등으로 종합 군수 지원 체계에 대한 신뢰성이 낮다.
* 기존 한국 잠수함과의 상호 교신에 어려움이 예상된다.
* 조선민주주의인민공화국이 러시아 잠수함 정보를 쉽게 얻어 탐지 및 공격에 유리할 수 있다.
* 손원일급 잠수함 2차 사업 3척을 킬로급으로 대체하는 것에 대한 불만이 있었다. 손원일급은 국내 조선소에서 생산되지만, 킬로급은 전량 러시아 조선소에서 생산되기 때문이다.
* 손원일급 잠수함 사업은 유지하고, 킬로급 도입은 별도 사업으로 추진해야 한다는 입장이었다.

3. 설계 및 특징

--
킬로급 잠수함은 여러 종류가 있으며, 세 가지 주요 변형 잠수함에 대한 정보는 아래와 같다.

중국은 8척의 프로젝트 636 킬로급 잠수함에 약 1500–2000를 지불했다.

중국은 킬로급을 개량한 유안급 잠수함을 건조했다. 유안급은 한국 해군의 손원일급 잠수함과 독일 해군의 212형 잠수함이 사용하는 독일제 MTU 16V 396 디젤엔진을 사용한다. 러시아 킬로급은 AIP가 없지만, 유안급은 AIP를 탑재한 것으로 알려졌다. 중국은 이전 쑹급 잠수함에도 AIP를 탑재했으나, 유안급에서 스텔스 성능을 대폭 강화했다. 러시아는 킬로급 다음 함급인 라다급 잠수함에서 AIP를 처음 채택했으며, 중국의 유안급은 라다급을 참고한 것으로 알려졌다.

3.1. 선체

킬로급 잠수함의 선체는 물방울형 선형, 복각식 구조로 되어 있으며, 길이 51.8m, 직경 7.2m의 내압 선체(내각)는 수밀 격벽에 의해 6개의 구획으로 나뉘어 있다. 선체 외부는 고무제 흡음 타일로 덮여 있어, 탐지음의 반향을 줄이고 선체 내부 소음을 차단하는 효과가 있다. 선체 상부에는 직경 614mm의 액세스 해치가 3곳 설치되어 있다.

3.2. 추진 체계

킬로급 잠수함은 디젤-전기 추진 방식을 사용한다. 발전용 디젤 엔진으로 877형은 4-2DL42M형, 636형은 4-2AA-42M형을 각각 2기씩 탑재하고 있으며, 후자는 터보차저를 통해 출력이 향상되었다. 이 엔진들은 2기의 PG-141M 전동 모터를 구동한다.

소음을 줄이기 위해 래프트 구조를 채택하고 있다. 이는 소음의 원인이 되는 디젤 기관 등의 추진 장치를 내각에 직접 설치하지 않고, 부대(래프트) 위에 탑재하여 흡진 고무나 서스펜션을 통해 선체에 설치하는 방식이다. 이를 통해 소음이 선체 밖으로 새는 것을 줄인다.

446형 납 축전지 120셀 2기가 장착되어 있다. 함수 전방에 2개의 덕트가 있으며, 그 안에는 각각 저속용 추진기가 설치되어 있다. 동력원인 MT-168 모터는 내압 격벽 후방에 설치되어 있으며, 저속용 추진기를 통해 3노트까지 조용히 추진할 수 있다.

잠망경 깊이(17.5m)까지 잠항하는 데 120초가 걸린다.

3.3. 센서

킬로급은 함선 하부에 수색 및 공격용으로 MGK-400 저주파 액티브/패시브 소나(NATO 코드명: 샤크 길)를 장착하고 있다. 기뢰 탐지 및 회피용, 거리 측정용으로는 MGK-519 액티브 소나(NATO 코드명: 마우스 로어)를 장착하고 있다. 개량형(636형)에서는 소나 시스템이 강화되어 MGK-400EM, MG-519EM으로 업그레이드되었다.

3.4. 무장

킬로급 잠수함은 6문의 533mm 어뢰 발사관을 갖추고 있으며, 이를 통해 다양한 무기를 발사할 수 있다. 어뢰 발사관에는 18발의 53-65 대함 어뢰, TEST 71/76 대잠 어뢰, 슈크발 초공동 어뢰를 탑재하거나, 24발의 DM-1 기뢰를 탑재할 수 있다.

초기형인 877형에서는 유선 유도 어뢰를 사용할 수 없었지만, 개량형인 877M형에서는 6문의 어뢰 발사관 중 2문에서 TEST-71ME 유선 유도 어뢰를 발사할 수 있게 되었다. 877EKM형에서는 6문 모두에서 유선 유도 어뢰를 발사할 수 있다. 636M형부터는 클럽 S 미사일 시스템을 운용하여 어뢰 발사관에서 다양한 미사일을 발사할 수 있게 되었다.

운용 가능한 다른 어뢰로는 53-65KE, 53BA, SET-53ME가 있으며, AM-1형 기뢰도 탑재 및 운용이 가능하다. 어뢰 장전은 자동화되어 있으며, 메인 콘솔 패널을 통해 제어되고, 장전부터 발사까지 3분 이내에 가능하다. 어뢰와 미사일 등은 어뢰 발사관을 통해 장전된다.

일부 킬로급 잠수함은 함대공 방어를 위해 스트렐라-3 또는 이글라-1 발사 장치 8개를 갖추고 있기도 하다.

4. 운용 현황

킬로급 잠수함은 주로 얕은 수역에서 수상함 공격 및 대잠수함 작전을 수행하기 위해 제작되었다. 초기형에는 광산 탐지 및 회피 소나 MG-519 아르파(NATO 보고명: 마우스 로어)가 포함된 루비콘 MGK-400 소나 시스템(NATO 보고명: 샤크 길)이 장착되었다. 최신형에는 향상된 MGK-400EM이 장착되었고, MG-519 아르파 또한 MG-519EM으로 업그레이드되었다. MGK 400E는 16km 거리에서 0.05 Pa/Hz 소음의 잠수함과 100km 거리에서 10 Pa/Hz 소음의 수상함을 탐지할 수 있다.

무반향 타일은 능동 소나의 음파를 흡수하기 위해 선체와 핀에 장착되어 반사 신호의 감소 및 왜곡을 유발한다. 또한 잠수함에서 방출되는 소리를 약화시켜 수동 소나로 잠수함을 탐지할 수 있는 범위를 줄이는 데 도움이 된다.

프로젝트 636 및 636.3 잠수함은 칼리브르 (및 해당 클럽 수출 버전) 순항 미사일을 발사할 수 있다. 2022년 9월 보도에 따르면 이들은 4개의 칼리브르 미사일을 탑재할 수 있으며, 6개의 어뢰 발사관 중 2개를 통해 발사할 수 있다.

2014년 초, 중국 인민해방군 해군은 긴급 전투 준비 태세를 시험했다. 킬로급 잠수함 위안정 72 (선체 번호: 372)는 해수 밀도 변화로 인한 "절벽"을 마주쳐 3,000미터 이상 해저로 급강하했다. 주 엔진실 파이프 손상으로 물이 들어왔으나, 왕훙리 전대장은 신속한 명령으로 3분 만에 잠수함을 수면으로 복귀시키고, 장비 고장 제거 후 단일 항해 모터로 잠수함에 전원을 공급하여 바다로 진입했다. 이는 중국 인민해방군 해군 잠수함 역사상 많은 기록을 세웠으며, 인민해방군 해군은 이를 세계 잠수함 역사상 기적이라고 선언했다. 시진핑 주석은 왕훙리에게 1급 공훈장을 수여했다.

4.1. 주요 운용 국가

킬로급 잠수함은 여러 국가에서 운용되고 있으며, 주요 운용 국가는 다음과 같다.

킬로급 잠수함은 원자력 잠수함을 보완하여 연안에서 대잠 경계 임무를 수행할 목적으로 계획되었다. 폭스트롯급이나 로메오급의 후계함으로 많은 국가에 수출되었다. 최초의 함은 1982년에 취역했다. 쉬크발 초공동 어뢰 운용이 가능한 디젤-전기 추진 잠수함이다.

정숙성이 높은 것이 특징이며, 특히 러시아 해군의 순정 킬로급은 패시브 소나에 의한 피탐지 거리가 500m 정도라고 알려져 있다. 그러나, 한랭한 러시아 근해에서의 운용을 상정하고 설계되었기 때문에 냉각 기구가 약하여, 인도, 이란 등에 수출된 것은 추가 장비된 냉각 펌프의 소음으로 탐지된다고 알려져 있다.

4.2. 실전 투입 사례

2015년 시리아 내전에서 러시아 해군은 킬로급 잠수함을 투입하여 지중해에서 순항 미사일을 발사, 시리아 내 목표물을 공격했다. 2015년 12월 8일, 킬로급 잠수함 B-237 로스토프-나-도누는 ISIS 수도 라카 근처의 두 표적에 미사일 공격을 가했다.

러시아-우크라이나 전쟁에서 러시아 해군의 킬로급 잠수함 B-871 알로사가 참전했다. 2022년 4월 모스크바 침몰 이후, 킬로급 잠수함은 러시아의 우크라이나 침공 기간 동안 오데사 인근 우크라이나 해역 진입 명령을 받지 않은 흑해 함대의 유일한 함선이었다. 2023년 9월 13일, 킬로급 잠수함 B-237 로스토프-나-도누는 세바스토폴의 건선거에 정박해 있던 중 우크라이나의 스톰 섀도 미사일 공격으로 심각한 피해를 입었다.
