VAX

3. 역사

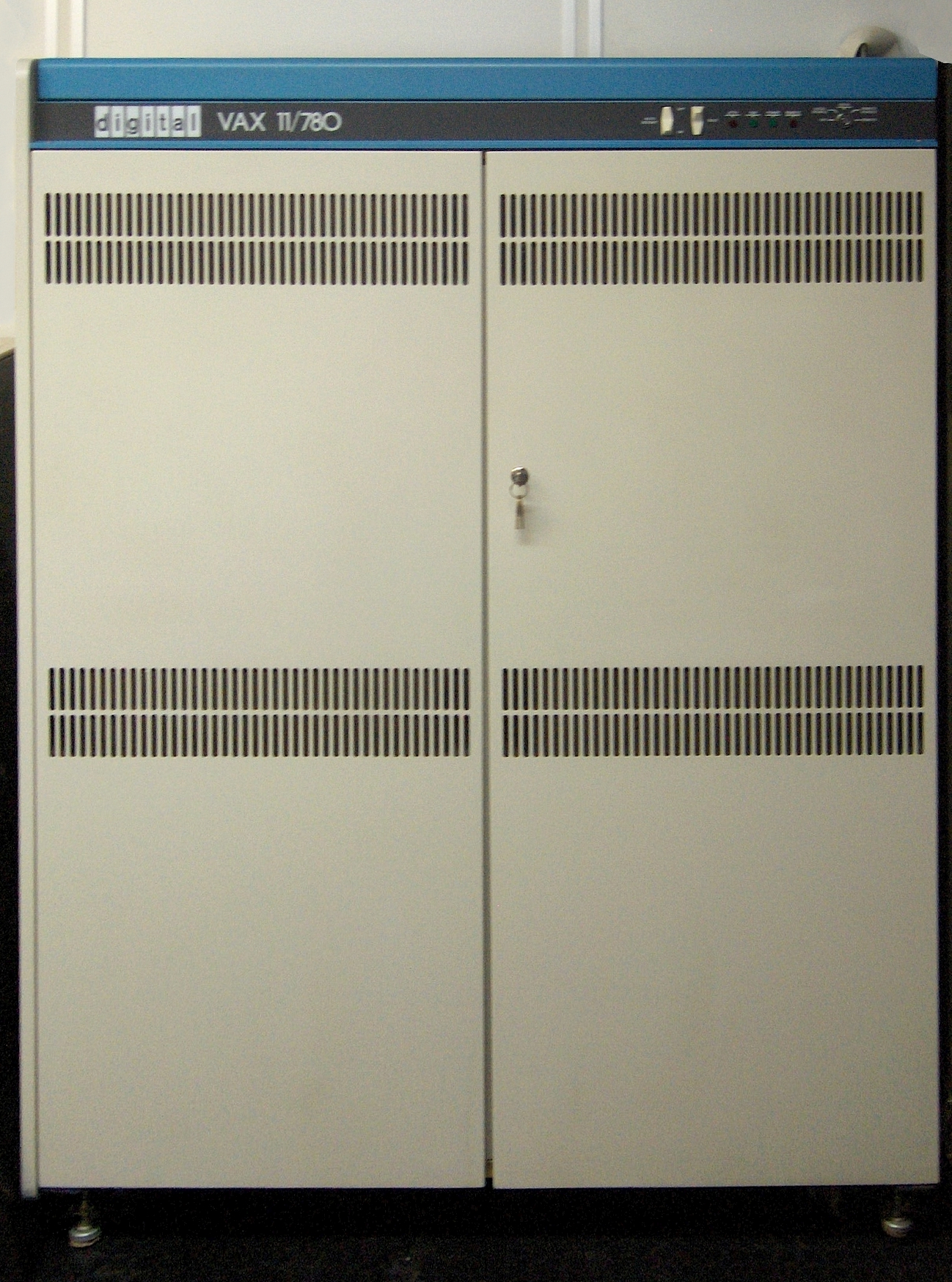

1977년 10월 25일, 디지털 이큅먼트 코퍼레이션(DEC)는 VAX 아키텍처를 구현한 첫 번째 모델인 VAX-11/780을 발표했다.^[57] 이 기종은 카네기 멜런 대학교에서 고든 벨의 지도를 받은 빌 스트레커(Bill Strecker)가 설계했다.^[58] 이후 다양한 가격, 성능, 용량을 가진 모델들이 출시되었다. VAX 슈퍼미니컴퓨터는 1980년대 초에 큰 인기를 끌었다.

VAX-11/780은 MIPS의 기준으로 사용되기도 했다. 컴퓨터 성능을 나타내는 MIPS는 원래 실행되는 명령어 개수만 나타낼 뿐, 구체적인 작업 능력을 반영하지 않기 때문에, VAX-11/780에서 특정 벤치마크 프로그램을 실행하고 그 성능을 1MIPS로 하여 성능 기준으로 삼는 경우가 많았다. 1 VAX MIPS는 VAX-11/780의 성능을 의미하며, 어떤 컴퓨터가 27 VAX MIPS의 성능을 갖는다는 것은 VAX-11/780의 약 27배 성능임을 의미한다. 이 목적으로 자주 사용된 벤치마크 프로그램은 드라이스톤이었으며, 오늘날에도 가끔 사용되는 ''DMIPS''는 어떤 머신의 드라이스톤 성적 값을 VAX-11/780의 드라이스톤 성적 값 1757로 나눈 값이다. 이 외에도 VAX-11/780을 성능 비교 기준으로 사용하는 예로, BRL-CAD 벤치마크가 있다.

DEC에서는 ''VUP'' (VAX Unit of Performance)라는 용어를 사용했다. 관련 용어로 ''cluster VUP''은 VAXcluster의 전체 성능을 나타내는 데 사용되었다.

VAX-11/780에는 LSI-11이 내장되어 마이크로 코드 로드, 부팅, 진단 등에 사용되었다. 이후 기종에서는 내장되지 않았다.

4. 프로세서 구조

VAX는 32비트 복잡 명령어 집합(CISC) 아키텍처로, 다양하고 복잡한 명령어 집합을 가지고 있다. 16개의 32비트 범용 레지스터(R0-R15)를 가지며, 이 중 R15는 프로그램 카운터(PC)로 사용된다.

|}

프로세서 상태 롱워드(PSL)는 CPU의 상태를 나타내는 32비트 레지스터이다.

PSL은 다음과 같은 정보를 포함한다.

• 권한 모드: 현재 및 이전 권한 모드 (25:24, 23:22 비트)
• 인터럽트 우선 순위 레벨 (IPL): (20:16 비트)
• 조건 코드: C, V, Z, N (0-3 비트)
• 트랩 활성화 비트: 10진 오버플로, 부동소수점 언더플로, 정수 오버플로 (7, 6, 5 비트)
• 기타: PDP-11 호환 모드, 트레이스 보류 등 (31, 30, 27, 26, 4 비트)

4. 1. 가상 메모리 맵

VMS 운영 체제의 경우 P0 영역은 사용자 프로세스 공간, P1 영역은 프로세스 스택, S0 영역은 운영 체제, S1 영역은 예약 영역으로 사용되었다.

4. 2. 권한 모드

4. 3. 명령어 집합

5. 운영 체제

VAX의 기본 운영 체제는 DEC의 VAX/VMS였으며, 이후 OpenVMS로 이름이 변경되었다.^[56][10][42] VMS는 VAX 아키텍처와 함께 동시 엔지니어링 방식으로 개발되어, VAX 하드웨어의 기능을 최대한 활용하도록 설계되었다. VAXcluster 기능의 초기 구현도 마찬가지였다.

6. VAX 기반 시스템

디지털 이큅먼트 코퍼레이션(DEC)이 1977년에 VAX-11/780을 선보인 이후, 다양한 가격, 성능, 용량을 가진 여러 모델들이 출시되었다.^[57] 1980년대 초, VAX 슈퍼미니컴퓨터는 큰 인기를 끌었다.

최초의 VAX 기반 시스템은 VAX-11 제품군의 VAX-11/780이었다. 이후 상위 모델인 VAX 8600이 VAX-11/780을 대체했고, 보급형 MicroVAX 미니컴퓨터와 VAXstation 워크스테이션이 등장했다. MicroVAX는 VAX 4000으로, VAX 8000은 VAX 6000으로 대체되었으며, 메인프레임급 VAX 9000도 출시되었다. 1990년대 초에는 결함 허용 VAXft와 알파 호환 VAX 7000/10000이 출시되었다. 다양한 VAX 기반 시스템은 VAXserver라는 이름으로 판매되었다.

VAX 시스템은 VLSI 프로세서 사용 여부에 따라 크게 구분할 수 있다.

6. 1. 취소된 시스템

6. 2. 클론

• 영국의 Systime Computers Ltd는 VAX 11/750과 동일한 Systime 8750을 생산했다.^[28]
• Norden Systems는 내구성이 강화된 군사 규격의 MIL VAX 시리즈를 생산했다.^[10]
• 헝가리의 헝가리 중앙 물리학 연구소(KFKI)는 TPA-11/540, 560, 580과 같은 초기 VAX 모델의 복제품을 생산했다.^[29]
• 체코슬로바키아에서 개발되어 Žilina의 VUVT(현재 슬로바키아)에서 개발하고 1986년부터 ZVT Banská Bystrica (현재 슬로바키아)에서 생산된 SM 52/12.^[30]
• 동독의 VEB Robotron K 1840 (SM 1710)은 VAX-11/780의 복제품이며, Robotron K 1820 (SM 1720)은 MicroVAX II의 복제품이다.
• ''SM-1700''은 VAX-11/730의 소련 복제품이며, ''SM-1702''는 MicroVAX II의 복제품이고, ''SM-1705''는 VAX-11/785의 복제품이었다.^[31]
• NCI-2780 Super-mini는 Taiji-2780으로도 판매되었으며, 베이징의 북중국 컴퓨팅 기술 연구소에서 개발한 VAX-11/780의 복제품이다.^[33][34]

7. SIMACS

시스템 인더스트리는 여러 DEC CPU가 동시에 디스크에 쓰기 접근을 할 수 있는 기능을 개발했다. 이 기능은 동시에 작동하지는 않았다. SIMACS(SImultaneous Machine ACceSs)는 이 기능을 향상시킨 것으로,^[24][25] 특별한 디스크 컨트롤러를 사용하여 여러 시스템이 동일한 파일에 쓰기 작업을 할 수 있도록 세마포어 플래그를 설정하는 방식으로 구현되었다. 이 디스크는 여러 DEC 시스템에서 공유되었다. SIMACS는 PDP-11 RSTS 시스템에도 존재했다.
