YPbPr

3. 일본의 하이비전 연결 단자 (YPbPr)

JEITA CP-1213 규격을 기반으로 한다. 고화질 텔레비전 등에서 고품질의 영상 신호를 분리·합성하는 불필요한 과정을 줄여 신호 열화 등을 최대한 방지할 목적으로 컴포넌트 영상 신호를 그대로 전송할 수 있도록 이 영상 단자가 사용되었다. 이는 MUSE 방식의 고화질 방송 시작부터 사용되었다. 480i 상당의 영상에는 대응하지 않는다. MUSE 디코더 내장 고화질 텔레비전, 혹은 고화질 텔레비전 입력에 대응하는 텔레비전·모니터와 MUSE 디코더, W-VHS 데크, 고화질 LD에서 각각과의 연결을 위해 갖춰져 있다. BS 디지털 튜너에서도 1080i 고정 출력을 지원하는 제품은 Y·Pb·Pr 단자를 사용한다.

1080i 고정 출력을 지원하는 디지털 튜너, STB, PS3 등을 MUSE 시대의 Y·Pb·Pr로 연결하면 (1035i만 지원하는 기종에서는) 화각이 약간 변동되지만, 고화질로 시청할 수 있다.

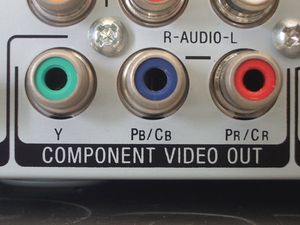

4. 일본의 DVD 플레이어용 색차 단자

1996년 11월, DVD-Video 플레이어와 함께 DVD용 색차 단자(컴포넌트 영상 단자)가 등장했다. 처음 색차 단자를 탑재한 SD-3000에는 Y·Cb·Cr 표기의 색차 단자가 탑재되었다. Y·B-Y·R-Y 표기를 사용한 기종도 있었지만, 기본적으로 DVD(480i)의 색차 단자는 Y·Cb·Cr로, 하이비전용(1080i/1035i) 색차 단자는 Y·Pb·Pr로 표기되었으며, 각 제조사 사이트에서도 그렇게 설명하고 있다.

1999년 10월부터 프로그레시브 색차 출력을 탑재한 DVD 플레이어가 발매되었다. 이 480p 상당의 화질에 대해 Y·Cb·Cr 표기를 유지하면서 프로그레시브 출력을 한 제조사와 Y·Pb/Cb·Pr/Cr 표기를 한 제조사가 있어 표기가 갈렸다. 최초의 프로그레시브 DVD 플레이어는 Y·Pb·Pr의 480p 전용 출력 방식이었다.

현재는 출력할 수 있는 영상에 관계없이 Y·Pb/Cb·Pr/Cr 단자가 많다.

5. 컬러 매트릭스

'''$Y\text{'}P\text{'}bP\text{'}r$'''은 일반적인 범위가 0~700 mV인 감마 보정된 '''$R\text{'}G\text{'}B\text{'}$''' 신호에서 파생될 수 있다. 첫 번째 단계는 '''$Y\text{'}$''', '''$R\text{'}-Y\text{'}$''' 및 '''$B\text{'}-Y\text{'}$'''로 변환하는 것이다.^[2]

'''$Y\text{'}$'''는 루마 (밝기 또는 ''휘도'') 및 동기화(sync) 정보를 전달하며, 다음과 같이 정의된다.

'''$R\text{'}-Y\text{'}$'''는 적색과 루마의 차이를 전달하며, 다음과 같이 정의된다.

'''$B\text{'}-Y\text{'}$'''는 청색과 루마의 차이를 전달하며, 다음과 같이 정의된다.

이러한 '''$R\text{'}-Y\text{'}$''' 및 '''$B\text{'}-Y\text{'}$''' 값은 정규화된 '''$P\text{'}r$''' 및 '''$P\text{'}b$''' 값을 +/- 350 mV 범위 내에서 얻기 위해 스케일링된다.^[2]

YP_BP_R 구성 요소 파생에 사용할 수 있는 다른 표준으로는 다음이 있다.

• 1920x1035의 경우 SMPTE 240M (240M은 EOTF를 정의하고 SMPTE 170M 기본 색상과 흰색 점을 사용)
• BT.601 매트릭스는 525 라인 60/1.001 Hz (SMPTE 273M) 및 625 라인 50 Hz (ITU-R BT.1358)용.^[3]

6. D단자

D단자는 일본 고유의 로컬 규격이다. 컴포넌트 연결은 케이블 3개를 연결해야 해서 연결이 번거롭고 식별 신호 전송이 불가능하다는 단점이 있어 D단자가 개발되었다. 하지만 커넥터와 케이블 구조상 신호 열화가 일어나기 쉽고 (특히 어느 정도 긴 거리의 전송에서 현저하다고 알려져 있다) 등으로 현재에도 컴포넌트 단자의 수요는 굳건하며, 고급 기기에서는 국내 제조사 제품도 D단자를 채용하지 않는 경우가 많다. D단자와 컴포넌트 단자의 변환을 수행하는 케이블 및 어댑터는 각사에서 출시되고 있다. 또한, D단자도 컴포넌트 단자의 일종으로 간주되는 경우도 있다.

7. 향후 전망

AACS에서 제정된 ICT(Image Constraint Token)에 의해, 2011년 이후의 블루레이 레코더·플레이어, 평판 TV 등의 신형 기기는 출력이 SD로 제한(D2 이상에서의 고화질 전송이 금지)되며, 2014년 이후의 신형 기기에는 탑재되지 않을 전망이다(아날로그 출력이 전면 금지되므로). 이 때문에 앞으로는 컴포넌트 단자는 D단자와 함께 폐지되어 HDMI로 일원화될 가능성이 높다(평판 TV 및 블루레이 레코더의 2011년 모델에는 D단자 및 컴포넌트 단자를 폐지한 기종이 등장).

컴포넌트 및 D단자 케이블은 2020년까지 국내 메이커 전 회사가 생산을 종료했다.

8. LD DVD 복합기

LD DVD 복합기에서 DVD는 컴포넌트 단자로 출력할 수 있지만, 레이저 디스크는 컴포넌트 단자로 출력하면 영상이 흑백으로 되는 기종이 존재한다.^[8]
