1. 개요

480i는 표준 화질 텔레비전 방송 방식 중 하나로, 아날로그 NTSC 방식에서 사용되었으며 디지털 방송에서는 SDTV로 불린다. 기술적으로는 프레임당 480개의 주사선을 가지며, 60Hz의 필드 레이트를 사용한다. 480i는 NTSC 방식을 사용하는 국가에서 주로 사용되며, ATSC, DVB, ISDB 등 디지털 텔레비전 형식과 DVD를 통해 전송될 수 있다. 과거 가정용 게임기에서도 지원되었으며, 현재는 다양한 방송 환경에서 활용된다.

더 읽어볼만한 페이지

  • 영상 형식 - 1080i
    1080i는 1920x1080 픽셀 해상도를 가진 고화질 텔레비전 방송 방식으로, 인터레이스 방식을 사용하며 초기 HDTV 시대에 널리 사용되었고, 현재는 1080p와 4K 해상도 등장으로 사용이 줄었지만, 스포츠 방송 등에서 고해상도와 대역폭 효율성을 제공하며 텔레비전 기술 발전에 기여했다.
  • 영상 형식 - SÉCAM
    SECAM은 프랑스에서 개발된 아날로그 컬러 텔레비전 방송 방식으로, PAL에 비해 수직 색 해상도가 낮고 아날로그 편집이 어려운 단점이 있으며, 프랑스의 옛 식민지, 일부 동유럽 국가, 소련 등에서 사용되었으나 현재는 사용 국가가 크게 감소하였다.
480i
개요
명칭480i
화면 해상도720 × 480 픽셀
화면 재생 빈도60Hz (초당 30프레임)
스캔 방식인터레이스 스캔
종횡비4:3 (표준) 또는 16:9 (와이드스크린)
특징
표준SDTV(표준 화질 텔레비전)
호환성아날로그 NTSC(미국 텔레비전 표준) 신호와 호환
디지털 표준ITU-R BT.601 권고에 의해 정의
대역폭낮은 대역폭을 사용 (디지털 또는 아날로그)
시각적 효과"빗살무늬" 또는 "눈물" 효과를 보일 수 있음
주요 사용처DVD, 디지털 방송, 게임기
추가 정보
480p와의 차이480p는 프로그레시브 스캔 방식으로, 480i보다 더 나은 화질을 제공
필드초당 60개의 필드, 30프레임을 생성
픽셀 종횡비4:3 화면에서 픽셀 종횡비는 10:11, 16:9 화면에서 픽셀 종횡비는 40:33
기타NTSC 표준을 사용하는 지역에서 널리 사용

2. 명칭

표준 화질(SD), 또는 노멀(Normal)이라고도 불린다. SD라고도 하며, D단자에서는 D1으로 표기된다.[1] 525i는 모든 주사선을 합친 수에서 유래되었다.[2]

3. 기술적 세부 사항

인터레이스 스캔: 홀수 및 짝수 프레임 표시, 그리고 라인 복귀
인터레이스 스캔: 홀수(녹색) 및 짝수(빨간색) 스캔 라인과 라인 복귀 공백 기간(점선)


아날로그 NTSC에서 프레임당 총 525개의 주사선이 있었는데, 원래는 483개의 선이 보였다.[4] 이후에는 480선(필드당 240개의 완전한 선)이 되었다. 전체 프레임은 홀수 번호의 선을 포함하는 필드와 짝수 번호의 선을 포함하는 필드, 두 개의 필드로 구성된다. 관례적으로 NTSC 비디오 프레임은 짝수 필드로 시작하여 홀수 필드로 이어진다.[4]

DV-NTSC의 경우 480선만 사용된다. 디지털로 전송되는 수평 해상도는 일반적으로 수평 동기 및 수평 공백을 위한 16개의 샘플을 포함하는 720개의 샘플이거나 4:3의 종횡비(수직으로 직사각형인 픽셀 포함)를 가진 704개의 가시 픽셀이며, 따라서 640 × 480의 디스플레이 해상도( VGA)를 갖는다. 즉, 4:3 종횡비(정사각형 픽셀 포함)의 (SDTV)이다.[5][6][7]

필드 레이트( 프레임 레이트가 아님)는 일반적으로 컬러 TV의 경우 (60/1.001) = 59.94 헤르츠이며, 종종 60Hz로 잘못 반올림된다. 해상도와 레이트의 조합을 위한 여러 가지 약어 관례가 있는데, '''480i60''', '''480i/30'''(EBU/SMPTE는 항상 인터레이스 형식을 지정하는 데 프레임 레이트를 사용함) 및 '''480/60i'''가 있다. 480i는 일반적으로 아날로그 NTSC의 60Hz에서 전송되는 525개의 선 중 480개가 가시선이기 때문에 관례적으로 NTSC를 사용하는 국가(미주 대부분과 일본)에서 사용된다.

색상 정보는 YCbCr 색 공간(NTSC가 사용한 YIQ와 다름)을 사용하여 4:2:2 샘플링(NTSC와 다름) 및 Rec. 601 색측정을 사용하여 저장된다.

480i는 모든 주요 디지털 텔레비전 형식(ATSC, DVB 및 ISDB) 및 DVD를 통해 전송될 수 있다.

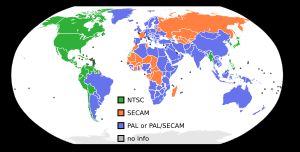

녹색과 브라질이 480i 지역, 그 외는 576i

3. 1. 483 및 486

NTSC 방식에서 실제로 보이는 줄 수는 483개이다.[4] 480선은 이보다 약간 적다.

486은 방송국 및 업무용 장비에 사용된다. SD-SDI(SMPTE 259M)에서 270Mbit/s이다. 방송용 비디오D1-VTR에서는 디지털 비압축으로 720×486으로 녹화할 수 있다.

3. 2. 주사선 구성 (525본에서 480본)



아날로그 NTSC에서 프레임당 총 525개의 주사선이 있었는데, 처음에는 483개 선이 보였다(필드당 241.5개의 가시 선 + 필드당 21개의 수직 동기 신호 = 프레임당 483 + 42 = 525개 선). 이후 480선(필드당 240개의 완전한 선)으로 변경되었다.

전체 프레임은 두 개의 필드로 구성되는데, 하나의 필드는 홀수 번호의 선을, 다른 하나는 짝수 번호의 선을 포함한다. NTSC 비디오 프레임은 관례적으로 짝수 필드로 시작하여 홀수 필드로 이어진다.[4]

DV-NTSC에서는 480개의 선만 사용된다. 디지털 전송 시 수평 해상도는 일반적으로 수평 동기 및 수평 공백을 위한 16개 샘플을 포함하는 720개 샘플이거나, 4:3 종횡비(수직으로 직사각형인 픽셀 포함)를 가진 704개의 가시 픽셀로 구성되어 640 × 480 디스플레이 해상도(VGA)를 갖는다. 이는 4:3 종횡비(정사각형 픽셀)의 (SDTV)이다.[5][6][7]

NTSC 영상 신호에서는 525개 라인 중 240개씩의 필드를 추출하여 총 480개 라인을 만든다.

4. CRT 디스플레이

CRT 컴퓨터 및 CRT 텔레비전 수상기의 수평 주사 주파수는 15.75kHz이다.

5. 다른 해상도와의 비교



480i는 대략 하이비전 방송인 1080i의 1/5 해상도이다.

6. 가정용 게임기

닌텐도는 닌텐도 64까지, 소니는 플레이스테이션까지 480i(D1) 해상도 출력을 지원했다(게임큐브, 플레이스테이션 2는 480p 지원).[1]

또한, 구형 게임기는 NTSC 규격의 480i 출력을 엄격하게 준수하지 않았으며, 닌텐도 64와 플레이스테이션 정도 세대의 게임기는 240p라는 영상 방식도 일반적으로 사용되었다.[1] 240p 출력은 아날로그 회로에서는 480i와 거의 동일하게 처리할 수 있지만, 디지털 회로에서는 그렇지 않다.[1] 따라서 현재의 TV 수상기에서는 정상적으로 표시되지 않는 경우가 있을 수 있지만 이는 결코 기기 고장이 아니다.[1]

7. 방송

ISDB-T의 경우, 일본에서는 멀티채널 방송을 할 때 최대 3채널까지 480i가 된다. DVB와 ATSC 방식도 480i 방송을 지원한다. 스카파! 채널 목록 중 HD가 아닌 채널들은 480i로 방송되었으며, 스카파! 프리미엄 서비스는 DVB 규격을 따랐으나 2014년에 종료되었다.
