1. 개요
다니엘 전지는 1836년 존 다니엘이 발명한 초기 형태의 전지이다. 구리 및 아연 전극을 각각 구리(II) 황산염과 황산 아연 용액에 담가 화학 반응을 통해 전기를 생산한다. 아연은 산화되고 구리 이온은 환원되는 과정을 통해 전자가 이동하며, 이는 전류를 발생시킨다. 다니엘 전지는 다공성 장벽 또는 염다리를 사용하여 두 용액을 분리한다. 초기에는 전신 네트워크에 널리 사용되었으며, 현재는 교육적인 목적으로 활용된다.
더 읽어볼만한 페이지
| 다니엘 전지 | |
|---|---|
| 개요 | |
 | |
| 종류 | 전기화학 전지 |
| 발명자 | 존 프레더릭 다니엘 |
| 발명 연도 | 1836년 |
| 작동 원리 | |
| 전해액 | 황산 아연 (ZnSO₄) 황산 구리 (CuSO₄) |
| 전극 | 아연 (Zn) 구리 (Cu) |
| 반응 | 음극: Zn(s) → Zn²⁺(aq) + 2e⁻ (산화) 양극: Cu²⁺(aq) + 2e⁻ → Cu(s) (환원) |
| 전체 반응 | Zn(s) + Cu²⁺(aq) → Zn²⁺(aq) + Cu(s) |
| 전압 | 약 1.1V |
| 역사 | |
| 개발 배경 | 볼타 전지의 문제점 해결 (지속적인 전류 공급의 어려움) |
| 개선 사항 | 분극 현상 감소, 안정적인 전압 유지 |
| 활용 | 전신 시스템의 전원 공급 장치 |
| 구성 요소 | |
| 음극 전해액 | 황산 아연 용액 |
| 양극 전해액 | 황산 구리 용액 |
| 전극 | 아연 전극 (음극) 구리 전극 (양극) |
| 격막 | 두 전해액 혼합 방지 (다공성 물질 또는 염다리) |
| 장단점 | |
| 장점 | 비교적 안정적인 전압 유지 볼타 전지보다 긴 수명 |
| 단점 | 부피가 크고 무거움 유지 보수 필요 |
| 활용 분야 | |
| 과거 | 전신 시스템의 전원 공급 장치 |
| 교육 | 전기 화학 원리 설명 실험 |
2. 화학 반응
thumb
다니엘 전지에서 구리와 아연 전극은 각각 황산구리(II)와 황산 아연 용액에 담겨 있으며, 다음과 같은 화학 반응을 통해 전기 에너지를 생성한다.
- '''음극''': Zn이 Zn2+으로 산화되며 전자를 방출한다. (
Zn -> Zn^{2+}\ + 2\mathit{e}^- ) - '''양극''': Cu2+이 전자를 받아 Cu로 환원된다. (
Cu^{2+}\ + 2\mathit{e}^- -> Cu ) - '''전체 반응''': 아연이 아연 이온으로, 구리 이온이 구리로 변화한다. (
Zn\ + Cu^{2+} -> Zn^{2+}\ + Cu )
2. 1. 반쪽 반응
다니엘 전지는 구리와 아연 전극을 각각 황산구리(II)와 황산 아연 용액에 담가 만든다. 양극(음극)에서는 아연이 산화되고, 음극(양극)에서는 구리가 환원된다.전체 반응은 다음과 같다.
:Zn(s) + Cu2+(aq) → Zn2+(aq) + Cu(s) (개방 회로 전압 1.1018V)
이 과정에서 음극에는 고체 구리가 쌓이고, 아연 전극은 아연 양이온으로 녹아 용액에 들어간다.

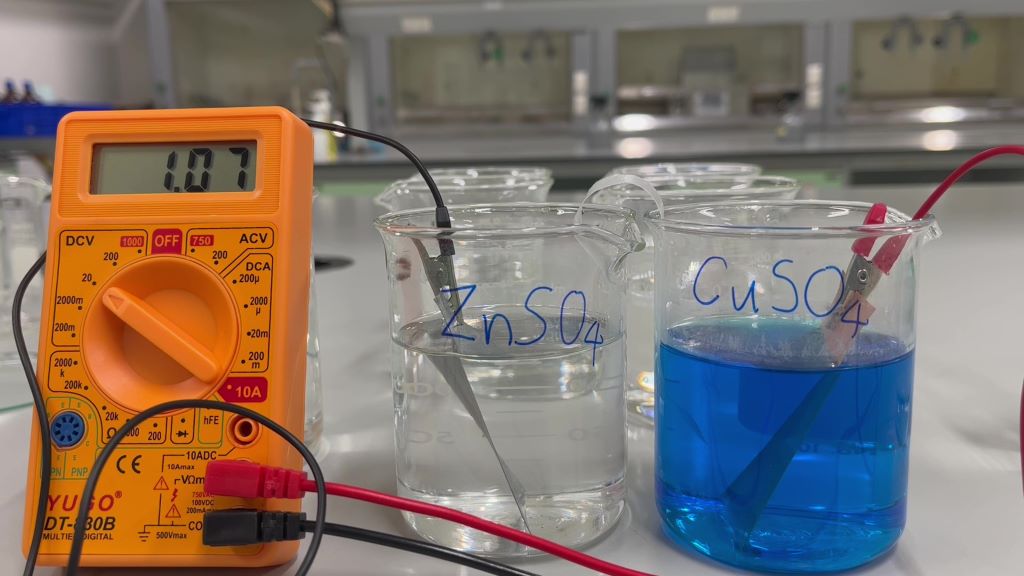

다니엘 전지는 간단하게 만들기 위해 두 개의 반쪽 전지를 사용하는 형태로 시연하기도 한다. 각 반쪽 전지는 위 반응의 한쪽을 담당한다. 전선과 전구를 두 전극에 연결하면, 아연 금속의 산화로 생성된 전자가 양극에서 밀려나 전선을 통해 구리 이온이 환원되는 구리 음극으로 당겨진다. 이로 인해 전구에 불이 들어오는 전류가 흐른다.
두 반쪽 전지는 이온이 자유롭게 이동할 수 있도록 연결해야 한다. 다공성 막이나 세라믹 원반으로 황산 이온의 흐름은 허용하면서 두 용액을 분리할 수 있다. 반쪽 전지가 분리된 용기에 있을 때는 염다리를 사용해 연결한다. 염다리에는 보통 질산 칼륨(반쪽 전지 반응에 영향을 주지 않는 염)이 고농도로 들어있다. 다니엘 전지가 방전될 때, 염다리의 질산 이온은 아연 반쪽 전지로 이동해 Zn2+ 이온 증가를 상쇄한다. 동시에 염다리의 칼륨 이온은 구리 반쪽 전지로 이동해 구리 전극에 침전되는 Cu2+ 이온을 대체한다.
전지가 전위원(예: 배터리 충전기)에 연결되어 전지의 기전력(1.1V)보다 약간 높은 전위차를 가하면, 전류 흐름이 반대가 되고 다음과 같은 반응이 일어난다.
:Zn2+(aq) + 2e- → Zn(s)
:Cu(s) → Cu2+(aq) + 2e-
즉,
:Zn2+(aq) + Cu(s) → Zn(s) + Cu2+(aq)
따라서 다니엘 전지는 전류가 작을 때 가역적이다. 다니엘 전지는 전극을 소모하거나 전기를 저장하여 전기를 '생성'할 수 있다.
2. 1. 1. 양극 (음극) 반응
다니엘 전지에서 양극 (음극)의 아연은 다음 반응에 따라 산화된다.[4][5]: → + 2e− (표준 환원 전위 −0.7618 V)
이 과정에서 아연 전극은 아연 양이온으로 용액에 녹아들어 가며, 전자는 외부 회로를 통해 이동한다.
2. 1. 2. 음극 (양극) 반응
다니엘 전지에서 음극(양극)에서는 다음과 같은 반응에 따라 구리가 환원된다.[4][5]: + 2e− → . . (표준 전극 환원 전위 +0.340 V )
양전하를 띤 구리 이온은 화학 에너지 감소에 의해 구동되어 양극으로 이동한다. 이러한 과정은 음극에 고체 구리가 축적되는 결과를 낳는다.
2. 2. 전체 반응
다니엘 전지에서 일어나는 전체 반응은 다음과 같다.: + → + . . (개방 회로 전압 1.1018 V)
이 과정에서 아연(Zn)은 양극(음극)에서 산화되어 전자를 내놓고, 구리 이온(Cu2+)은 음극(양극)에서 전자를 받아 환원된다. 이로 인해 전자는 아연 전극에서 구리 전극으로 이동하며, 이 전자의 흐름이 전류를 생성한다.[4][5]
두 전극 사이에는 염다리 또는 다공성 막이 존재하여 이온의 이동을 가능하게 한다. 염다리는 주로 질산 칼륨과 같은 염으로 채워져 있으며, 이 염은 어느 반쪽 전지에서도 화학 반응에 참여하지 않는다. 다니엘 전지가 방전될 때, 염다리의 질산염 음이온은 Zn2+ 이온의 증가를 상쇄하기 위해 아연 반쪽 전지로 이동한다. 동시에 염다리의 칼륨 양이온은 구리 전극에 침전되는 Cu2+ 이온을 대체하기 위해 구리 반쪽 전지로 이동한다.
만약 외부 전원(예: 배터리 충전기)을 통해 전지의 기전력(1.1 V)보다 약간 높은 전위차를 가하면, 전류의 흐름이 반대가 되고, 반응 역시 역전된다.
: + → +
이러한 특성으로 인해 다니엘 전지는 전류가 작을 때 가역적이며, 전기를 생성하거나 저장하는 데 사용될 수 있다.
3. 발전 과정
다니엘 전지는 1836년 영국의 화학자이자 기상학자인 존 프레데릭 다니엘이 볼타 전지에서 발생하던 수소 기포 문제를 해결하기 위해 발명한 전기화학 전지의 일종이다.[6] 다니엘은 황산구리 용액에 담긴 구리 전극과 황산아연 용액에 담긴 아연 전극을 사용하여 전류를 생성하는 방식을 고안했다.
초기 다니엘 전지는 구리판을 용기 바닥에 놓고, 아연판을 용기 내부에 매달아 구성했다. 두 용액이 섞이지 않도록 소 창자나 다공성 옹기를 사용했지만, 이는 내부 저항을 높여 효율을 떨어뜨리는 문제가 있었다.[7]
이후 개발된 다공성 용기 전지는 두 용액 사이의 이온 이동은 허용하면서도 용액 자체는 섞이지 않도록 하여 효율을 높였다.[8] 1853년 J. F. 풀러는 황산을 황산아연으로 대체하여 전지의 수명을 연장시켰다.[9] 시간이 지남에 따라 구리 축적으로 인해 도자기 장벽의 기공이 막히는 문제가 발생했지만, 다니엘 전지는 볼타 전지보다 안정적이고 오래 지속되는 전류를 제공하여 전신 네트워크에 널리 사용되었다.[10]
1860년대에는 프랑스의 칼로(Callaud)가 다공성 막 대신 밀도 차이를 이용하는 중력 전지를 발명했다.[10] 이 전지는 황산아연 용액을 황산구리 용액 위에 층층이 쌓는 방식으로, 내부 저항을 낮춰 더 강한 전류를 흐르게 했다. -- 전극 모양 때문에 까마귀발 전지라고도 불렸으며, 저렴한 비용으로 인해 미국과 영국의 전신 네트워크에서 널리 사용되었다.[11] 중력 전지는 1950년대까지 중계소에서 지역 회로에 전력을 공급하는 데 사용되었다.[11]
3. 1. 다니엘의 초기 설계
다니엘은 1836년에 처음으로 전지를 제작했다.[6] 그의 원래 설계는 지름 약 8.89cm의 구리 원통으로 구성되었다. 수많은 구멍이 뚫린 구리 디스크가 원통 위쪽에 움푹 들어간 곳에 배치되었다. 소의 창자 튜브가 천공된 구리 디스크 중앙의 큰 구멍에 매달려 있었다. 지름 약 1.27cm 아연 막대가 나무 지지대에 매달려 이 소 창자 튜브 안에 걸려 있었다. 구리 용기는 천공된 디스크 높이 이상으로 황산구리로 포화된 황산 용액으로 채워졌다. 소 창자 튜브는 황산 용액으로 채워졌다. 용액을 포화 상태로 유지하기 위해 구리 황산염 결정을 천공된 구리 디스크에 쌓아 놓았다. 소 창자는 이온의 통과를 허용하는 다공성 막 역할을 했다. 다니엘은 실용적인 편의를 위해 소 창자 대신 다공성 옹기 튜브를 사용할 수 있지만, 이 경우 전력 생산량이 더 적다고 말했다. 다니엘이 전지를 개선하기 위해 제시한 또 다른 제안은 구리를 백금으로, 황산구리를 플라티넘 클로라이드로 교체하는 것이었지만, "그러한 배열은 완벽하겠지만 일반적인 용도로는 너무 비쌀 것이다"라고 언급했다.[7] 전보에 널리 사용된 것은 다공성 항아리 형태의 전지였다.3. 2. 다공성 용기 전지
다공성 도자기 전지는 황산 아연 용액이 담긴 다공성 도자기 냄비에 담긴 중앙 아연 양극으로 구성된다. 다공성 도자기 냄비는 차례로 전지의 음극 역할을 하는 구리 통에 담긴 황산 구리 용액에 담겨 있다. 다공성 장벽을 사용하면 이온이 통과할 수 있지만 용액이 혼합되는 것을 막아준다. 이 장벽이 없으면 전류가 흐르지 않을 때 구리 이온이 아연 양극으로 이동하여 전류를 생성하지 않고 환원되어 배터리 수명이 단축된다.[8] 1853년 J. F. 풀러는 황산을 황산아연으로 대체하여 전지의 수명을 연장시켰다.[9]시간이 지남에 따라 구리 축적으로 인해 도자기 장벽의 기공이 막히고 배터리 수명이 단축된다. 그럼에도 불구하고 다니엘 전지는 전해질이 수소(절연체)가 아닌 도체인 구리를 음극에 증착하기 때문에 볼타 전지보다 더 길고 더 안정적인 전류를 제공한다. 또한 더 안전하고 부식성이 덜하다. 약 1.1V의 작동 전압으로 1860년대 후반 르클랑셰 전지에 의해 대체될 때까지 전신 네트워크에서 널리 사용되었다.[10]
3. 3. 중력 전지
1860년대에 칼로(Callaud)라는 프랑스인이 다니엘 전지를 개량하여 다공성 막을 사용하지 않는 새로운 형태의 전지를 발명했다.[10] 이 전지는 밀도 차이를 이용하여 황산아연 용액을 황산구리 용액 위에 층층이 쌓는 방식으로 작동한다. 종종 증발을 막기 위해 윗부분에 기름층을 추가하기도 했다. 이러한 구조는 전지의 내부 저항을 낮춰 더 강한 전류를 흐르게 했다.이 전지는 중력 전지라고 불렸으며, 유리병 바닥에 구리 음극을 놓고 아연 양극을 황산아연 층 가장자리 아래에 매달아 놓은 형태였다. 황산구리 결정을 음극 주변에 뿌리고, 병에는 증류수를 채웠다. 전류가 흐르면 아연 양극 주변에 황산아연 용액 층이 형성되었다. 이 윗층은 밀도가 낮고 전지의 극성 때문에 아래층의 황산구리 층과 분리된 상태를 유지했다. 하지만 중력 전지는 두 용액이 섞이는 것을 막기 위해 지속적으로 전류를 흘려줘야 했기 때문에 간헐적으로 사용하는 데는 적합하지 않았다. 또한, 너무 많은 전기 전류가 흐르면 층이 섞여 전지의 성능이 저하될 수 있었다.
전극의 독특한 모양 때문에 까마귀발 전지라고도 불린 이 전지는 대규모 다중 셀 배터리를 만드는 데 비용이 적게 들었고, 곧 미국과 영국의 전신 네트워크에서 널리 사용되었다. 대부분의 전신선이 모터 발전기로 전력을 공급받기 시작한 후에도, 중력 전지는 적어도 1950년대까지 중계소에서 지역 회로에 전력을 공급하는 데 사용되었다.[11] 전신 산업에서 이 전지는 종종 전신 기술자들이 현장에서 직접 조립했으며, 수명이 다하면 소모된 부품을 교체하여 다시 사용할 수 있었다.[12] 황산아연 층은 진한 파란색의 황산구리 층과 달리 무색이었기 때문에 기술자들은 전지의 수명을 한눈에 확인할 수 있었다. 그러나 이러한 구조는 전지를 고정된 장소에서만 사용할 수 있다는 단점을 의미했다.
4. 전자기술에서의 활용
다니엘 전지는 초창기 전지로서, 전기화학 반응을 통해 안정적인 전기를 공급하여 전신과 같은 전자기술 발전에 중요한 역할을 하였다. 1837년 골딩 버드는 파리 석고를 이용한 다니엘 전지의 변형을 발명하였고,[13][14] 1838년 존 댄서는 다니엘 전지의 특징을 활용하여 구리 도금을 상업적으로 처음 활용하였다.[13]
4. 1. 버드의 전지
1837년, 가이즈 병원의 의사 골딩 버드는 용액을 분리하기 위해 파리 석고 장벽을 사용한 다니엘 전지의 변형을 발명했다.[13][14] 버드의 전지를 이용한 실험은 새로운 학문 분야인 전기야금술에 어느 정도 중요성을 가졌지만, 버드 자신은 이 분야를 추구하지 않았고 그의 관심사는 전기 치료에 있었다.[13][14] 버드의 실험에서 놀라운 결과는 금속 전극과 접촉하지 않고 다공성 석고와 그 속을 지나는 맥에 구리가 침전되었다는 것이다.[13][14] 이 결과는 마이클 패러데이를 포함한 전기화학 연구자들에게 처음에는 믿기지 않았다.[13][14] 버드 자신도 이 결과에 확신을 갖기 전에 구리 "수염"의 성장과 같은 우발적인 접촉이 있는지 장치를 주의 깊게 검사해야 했다.[13][14] 구리 및 기타 금속의 침전은 이전에 관찰되었지만 항상 금속 대 금속 전극에서만 관찰되었다.[13][14]4. 2. 전주 도금
존 댄서는 1838년 리버풀의 악기 제작자로, 다니엘 전지의 특징을 활용하여 구리 도금을 상업적으로 처음 활용했다. 그는 다공성 장벽을 틀로 사용하여 원하는 모양의 물건을 만드는 전주 주조법을 발견했다. 그러나 많은 사람들이 같은 발견을 했으며, 토마스 스펜서와의 특허 분쟁에서 버드가 그 원리에 대한 우선권을 가지고 있다는 것이 지적되었다. 전주 주조법 발명에 대한 공로는 대개 러시아인 모리츠 폰 야코비에게 돌아간다.[13]5. 현대적 응용
다니엘 전지는 현대 사회에서 직접적으로 사용되지는 않지만, 전기화학의 기본 원리를 보여주는 교육적 도구로 활용되고 있다.
5. 1. 교육적 활용
다니엘 전지는 전기화학의 기본 원리를 시각적으로 보여주는 교육적 도구로 자주 활용된다. 특히 두 개의 반쪽 전지로 구성된 형태는 그 단순함 때문에 교실 시연에 적합하다.
다니엘 전지에서는 아연과 구리 전극이 각각 황산 아연 용액과 구리(II) 황산염 용액에 담겨 있다. 각 반쪽 전지에서 일어나는 반응은 다음과 같다.
- '''양극(음극)''': 아연이 산화되어 아연 이온(Zn2+)이 되고, 전자를 방출한다. (Zn → Zn2+ + 2e-)[4][5]
- '''음극(양극)''': 구리 이온(Cu2+)이 전자를 받아 환원되어 구리가 된다. (Cu2+ + 2e- → Cu)
이 과정에서 생성된 과잉 전자는 전선과 전구를 통해 아연 전극(양극)에서 구리 전극(음극)으로 이동하며, 이로 인해 전구에 불이 들어온다.
두 반쪽 전지는 이온이 자유롭게 이동할 수 있도록 다공성 장벽이나 세라믹 디스크, 또는 염 다리로 연결된다. 염 다리는 일반적으로 질산 칼륨과 같이 반응에 화학적으로 간섭하지 않는 염을 고농도로 포함한다. 염 다리의 질산 음이온은 아연 반쪽 전지로 이동하여 Zn2+ 이온의 증가를 균형 맞추고, 칼륨 이온은 구리 반쪽 전지로 이동하여 Cu2+ 이온을 대체한다.
이러한 구성을 통해 학생들은 전극 반응, 전위차, 염 다리의 역할 등 전기화학의 핵심 개념을 직접 관찰하고 이해할 수 있다.
