1. 개요

하모니 모듈은 국제 우주 정거장(ISS)의 3개 노드 모듈 중 두 번째로, ISS의 확장과 다양한 모듈 연결에 핵심적인 역할을 한다. 2007년 STS-120 임무를 통해 발사되었으며, 미국 항공 우주국(NASA)과 유럽 우주국(ESA)의 협력 하에 이탈리아에서 제작되었다. 하모니 모듈은 데스티니 모듈, 콜럼버스, 키보 모듈 등 다양한 모듈과 연결되었으며, 다목적 보급 모듈, 드래곤, 시그너스 등 우주선의 도킹에도 사용되었다.

더 읽어볼만한 페이지

  • 2007년 우주 개발 - 창어 1호
    창어 1호는 중국에서 개발한 달 탐사선으로, 달 표면 3차원 지도 제작, 화학 원소 분포 조사, 표토 및 헬륨-3 존재량 확인, 달-지구 간 우주 환경 조사 등을 목표로 2007년에 발사되어 1년간 임무를 수행하고 2009년 달 표면에 충돌하며 종료되었다.
  • 2007년 우주 개발 - 피닉스 (우주선)
    피닉스는 NASA의 화성 탐사선으로, 화성 북극 지방의 물의 지질학적 역사와 생명체 존재 가능성을 탐사하기 위해 2007년에 발사되어 2008년 화성 북반구에 착륙, 토양 샘플 채취 및 분석, 기상 관측 등의 과학 탐사를 진행하며 얕은 지하 얼음의 존재를 확인하고 토양의 화학적 특성을 분석하여 화성의 과거 기후 변화와 생명체 존재 가능성에 대한 정보를 제공했다.
  • 2007년 발사한 우주선 - 창어 1호
    창어 1호는 중국에서 개발한 달 탐사선으로, 달 표면 3차원 지도 제작, 화학 원소 분포 조사, 표토 및 헬륨-3 존재량 확인, 달-지구 간 우주 환경 조사 등을 목표로 2007년에 발사되어 1년간 임무를 수행하고 2009년 달 표면에 충돌하며 종료되었다.
  • 2007년 발사한 우주선 - 피닉스 (우주선)
    피닉스는 NASA의 화성 탐사선으로, 화성 북극 지방의 물의 지질학적 역사와 생명체 존재 가능성을 탐사하기 위해 2007년에 발사되어 2008년 화성 북반구에 착륙, 토양 샘플 채취 및 분석, 기상 관측 등의 과학 탐사를 진행하며 얕은 지하 얼음의 존재를 확인하고 토양의 화학적 특성을 분석하여 화성의 과거 기후 변화와 생명체 존재 가능성에 대한 정보를 제공했다.
  • 국제우주정거장의 부품 - 알파 자기 분광기
    알파 자기 분광기(AMS)는 우주에서 반물질, 암흑 물질, 우주선을 탐색하는 입자 검출기로, 국제 우주 정거장(ISS)에 설치되어 암흑 물질의 증거를 찾고 우주선의 특성을 측정하여 우주의 기원을 연구한다.
  • 국제우주정거장의 부품 - ISS 추진 모듈
    ISS 추진 모듈은 국제 우주 정거장의 고도 유지, 우주 쓰레기 회피, 자세 제어를 위한 백업 추진 시스템으로 계획되었으나 예산 문제로 개발이 취소되었다.
하모니 모듈
개요
'[[컬럼버스 (ISS 모듈)|컬럼버스]], [[키보 (ISS 모듈)|키보]], 그리고 [[데스티니 (ISS 모듈)|데스티니]]에 연결된 ''하모니'' 모듈. [[가압 결합 어댑터|PMA-2]]가 카메라를 향하고 있음. [[나디르]]와 [[천정]] 위치가 열려 있음.'
'컬럼버스, 키보, 그리고 데스티니에 연결된 하모니 모듈. PMA-2가 카메라를 향하고 있음. 나디르와 천정 위치가 열려 있음.'
스테이션국제 우주 정거장
모듈하모니
다른 이름노드 2
발사
발사일2007년 10월 23일, 15:38:19 (UTC)
도킹2007년 10월 26일 (데스티니 전방)
제원
질량14,300 kg
길이7.2 m
지름4.4 m
부피70 m3
구성
하모니의 6개 CBM을 보여주는 그래픽
하모니의 6개 CBM을 보여주는 그래픽

2. 특징

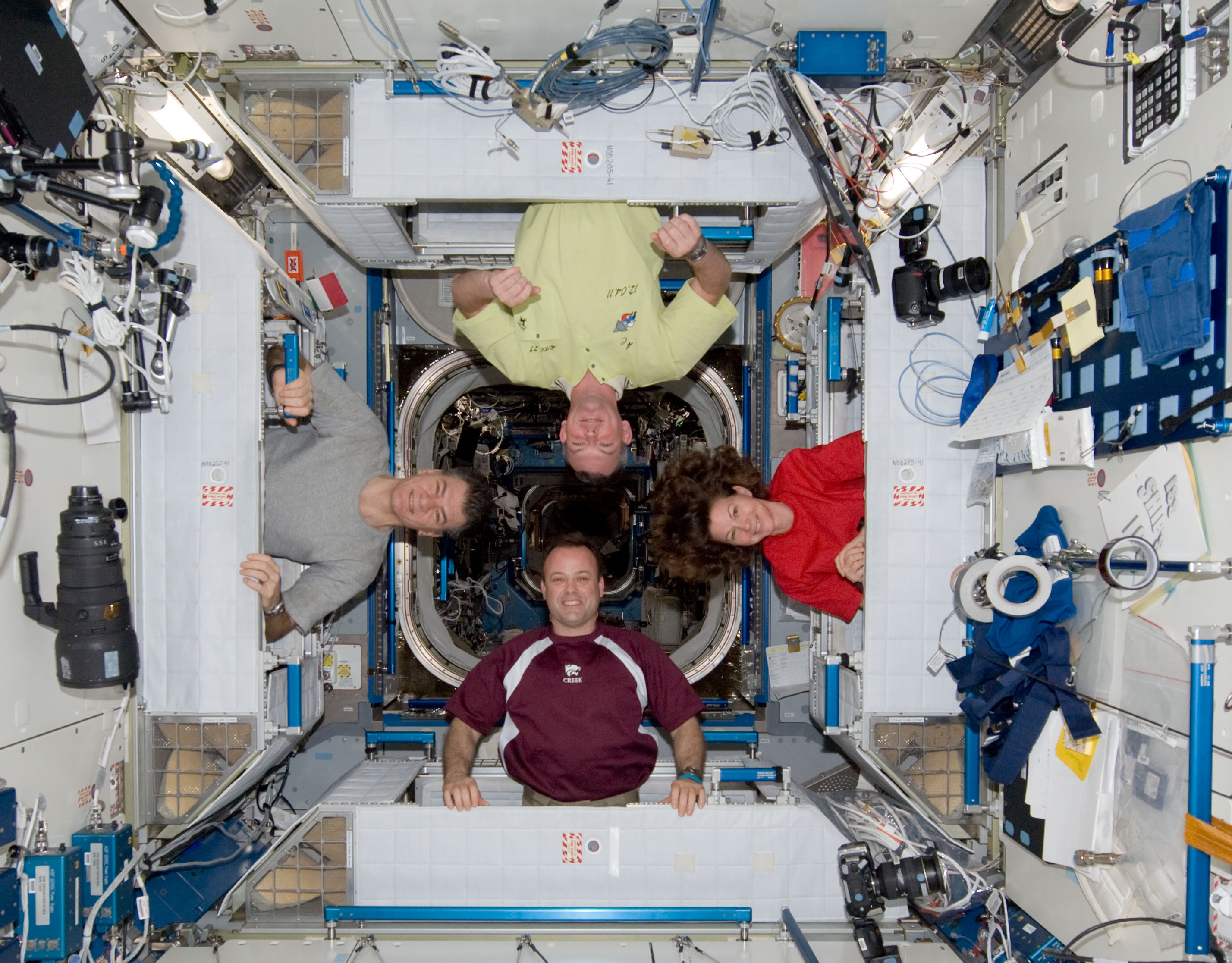

하모니 모듈 내부에 승무원이 탑승한 모습.

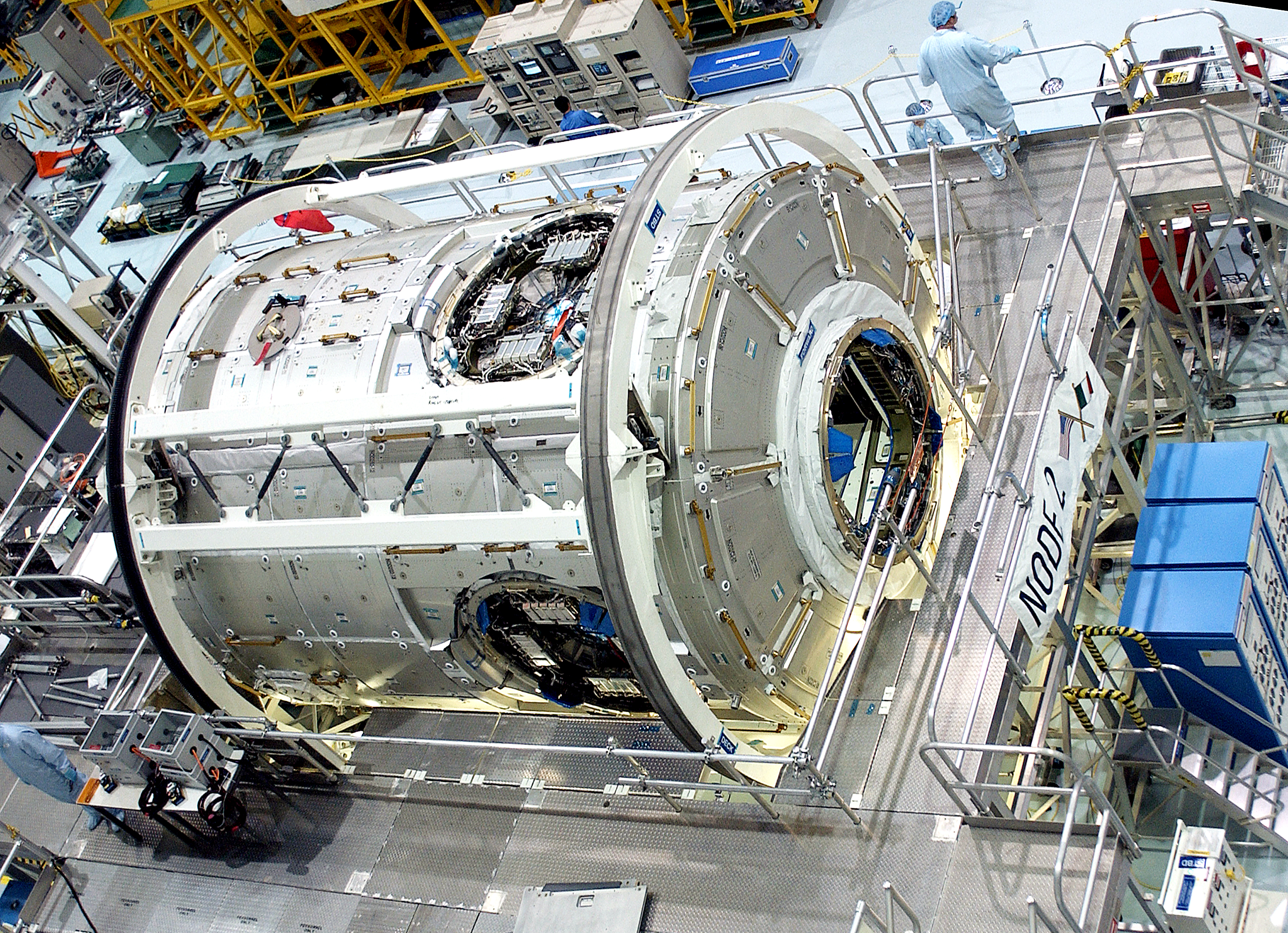

우주정거장 정비 시설에서 조립되고 있는 하모니 모듈.


하모니 모듈은 미국 궤도 부분의 3개 노드 모듈 중 두 번째이다.[38] 5.1cm 두께의 원통형 2219-T851 알루미늄 합금 압력 탱크로, 캡톤으로 열절연되어 있다. 스테인리스강과 6061 알루미늄 합금이 교차로 놓인 98겹 구조와, 케블라와 합성수지로 만든 2차 방어막을 통해 유성진을 막는다.[42][43] 다목적 보급 모듈과 유럽 우주국의 콜롬버스 모듈 설계를 바탕으로 제작되었다.[38] 공통 정박 장치 6개가 있는데, 데스티니 모듈과 연결되는 부분은 수동형이며 나머지는 능동형이다.[44]

헌츠빌의 마셜 우주 비행 센터에서 관리하며, 캐나다암2는 하모니 모듈 외벽에 부착하여 사용할 수 있다.[45] 거주 모듈 개발이 취소된 후, 미국 측 우주비행사의 승무 공간으로 활용되고 있다.[46][47] 내부에 8개의 국제 표준 실험 랙을 설치할 수 있으며, 승무원 거주 공간으로도 활용된다.

3. 건조 계약

미국 항공우주국(NASA)와 유럽 우주국(ESA) 간의 협약에 따라 탈레스 알레니아 스페이스가 이탈리아 토리노에서 하모니 모듈을 제작했다.[16][45] 2003년 6월 1일, 에어버스 벨루가에 실려 플로리다 케네디 우주 센터에 도착한 후 이탈리아 우주국(ASI)에서 ESA로 소유권이 이전되었다.[48] 2003년 6월 18일에는 NASA로 소유권이 이전되어 케네디 우주 센터의 우주정거장 정비 시설에 보관되었다.[21][48] 이는 1997년 10월 8일 이탈리아 토리노에서 ESA와 NASA 사이에 체결된 물물교환 협정의 주요 내용을 완료한 것이었다.[21]

4. 발사

하모니는 2007년 10월 23일 STS-120 임무의 일환으로 발사되었으며, ISS-10A 조립 임무의 중앙 부품이었다.[49][50][51]

2007년 10월 26일, 정거장의 우주정거장 원격 조종 시스템(SSRMS)이 하모니를 우주왕복선에서 꺼내 유니티 모듈에 임시로 연결했으며, 10월 27일 승무원이 하모니 내부로 들어갔다.[52][53] 우주왕복선이 지구로 출발한 이후 하모니는 데스티니 모듈 앞쪽 도킹 포트로 이동되었다. 설치하는 과정에서 세 차례 선외활동이 이루어졌다.[53][54]

5. 모듈 연결

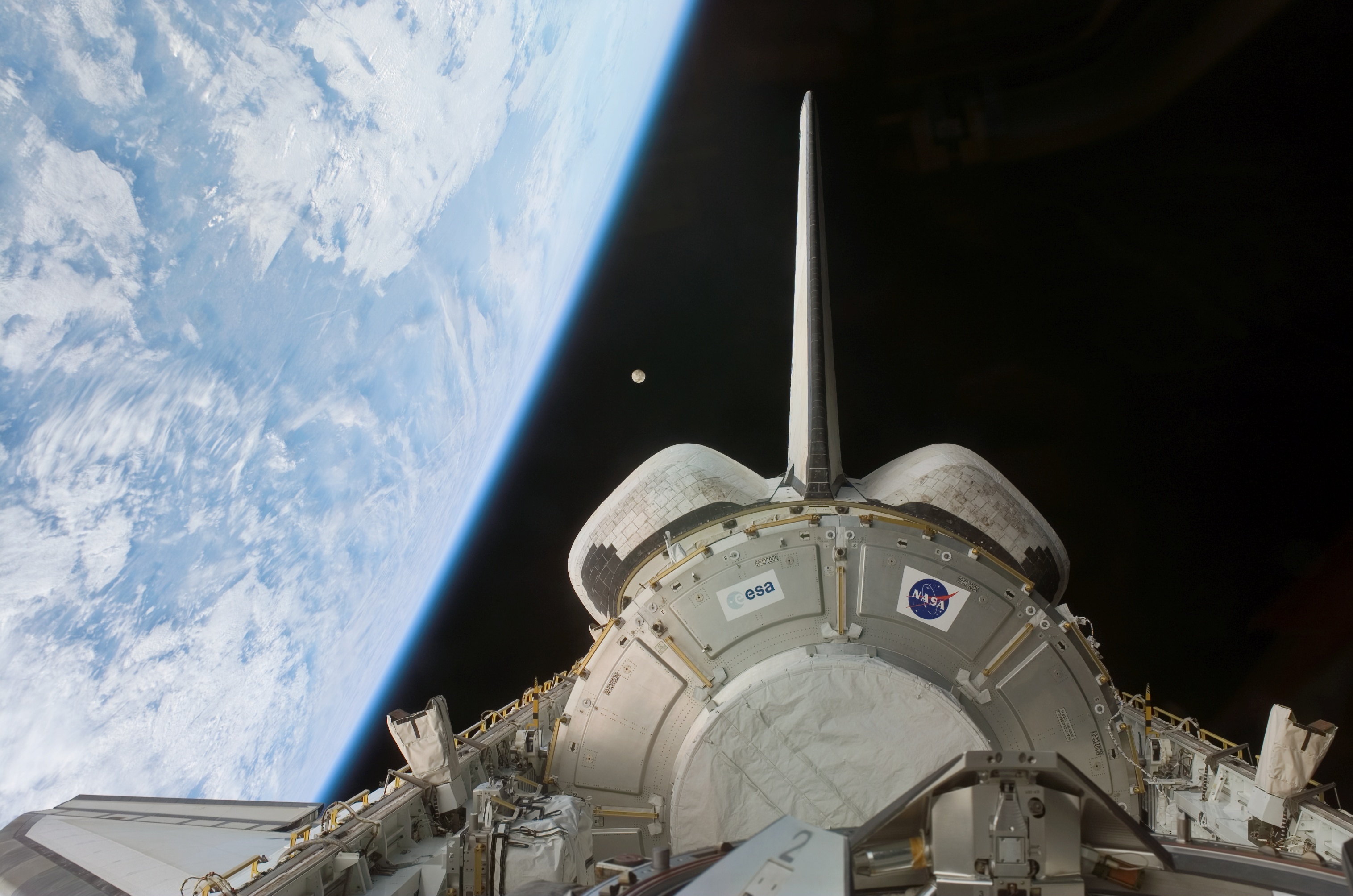

국제우주정거장으로 향하는 중 디스커버리 우주왕복선 내부에 실려 있는 하모니 모듈.


하모니 모듈은 2001년 피어스 모듈 설치 이후 국제우주정거장(ISS)의 내부 공간을 처음으로 확장한 모듈이다. 2007년 11월 12일 익스퍼디션 16 승무원은 데스티니 모듈을 하모니 모듈 앞쪽으로 옮겼고, 14일에는 PMA-2와 결합한 하모니 모듈 전체를 데스티니 모듈의 앞쪽 끝에 정박하였다.[36] 이후 도킹하는 모든 우주왕복선은 이 위치에 도킹하였다.

2008년 2월 11일, 유럽 우주국의 콜럼버스 실험실이 STS-122 임무를 통해 하모니 모듈의 오른쪽 해치에 연결되었다. 3월 14일에는 키보 모듈의 시험 보급 모듈 가압부(ELM-PS)가 하모니의 천정 포트에 연결되었다가, STS-124 임무에서 키보 모듈 가압부가 왼쪽에 연결된 후 ELM-PS는 분리되었다.

우주왕복선이 다목적 보급 모듈을 정거장으로 옮길 때, 임시로 하모니의 천저 포트에 연결해두기도 하였다.[55] 일본의 우주 스테이션 보급기나 미국의 상업용 궤도 운송 서비스인 드래곤, 시그너스가 천정과 천저 포트에 잠시 도킹하기도 한다.

2016년 8월, 앞쪽 도킹 포트에 스페이스X CRS-9이 가지고 온 국제 도킹 어뎁터가 부착되었으며, 2019년 3월 3일 스페이스X 드래곤 2의 시험 임무에서 처음 사용하였다.[56]

2017년 3월 26일 PMA-3이 트랜퀄리티 모듈에서 분리되어 하모니 모듈의 천저 포트에 부착되었다. 3월 30일 선외활동을 통해 하모니 모듈과 PMA-3의 배선 연결이 완료되었다. PMA-3은 2019년 7월 스페이스X CRS-18을 통해 정거장에 도착한[57] 국제 도킹 어댑터-3과 2019년 8월 21일 선외 활동을 통해 연결되었다.[58]

5. 1. 연결된 모듈


  • 데스티니: 미국의 실험 모듈로, 2007년 11월 하모니 모듈 후방에 연결되었다.[36]
  • 콜럼버스: 유럽 우주국의 실험 모듈로, 2008년 2월 STS-122 임무를 통해 하모니 모듈 우현에 연결되었다.[7]
  • 키보: 일본 우주항공연구개발기구의 실험 모듈로, 2008년 6월 STS-124 임무를 통해 하모니 모듈 좌현에 연결되었다.[7]
  • PMA-2: 우주왕복선과의 도킹을 위해 하모니 모듈 전방에 장착되었다. 2016년 8월 국제 도킹 어댑터(IDA)로 교체되었으며, 2019년 3월 3일 스페이스X 드래곤 2의 시험 임무에서 처음 사용하였다.[56]

5. 2. 정기적으로 도킹하는 모듈

다목적 보급 모듈(MPLM)은 우주왕복선을 통해 물자를 운송하는 데 사용되었으며, 하모니 모듈 하부에 임시로 도킹했다.[28] 우주 스테이션 보급기(HTV)는 일본의 무인 보급선으로, 하모니 모듈 하부에 도킹한다. 드래곤은 스페이스X의 유/무인 우주선으로, 하모니 모듈 하부 또는 전방에 도킹한다. 시그너스는 오비탈 사이언시스의 무인 보급선으로, 하모니 모듈 하부에 도킹한다.

모듈설명도킹 위치이미지
다목적 보급 모듈우주왕복선을 통해 물자 운송하모니 모듈 하부 (임시)--
우주 스테이션 보급기일본의 무인 보급선하모니 모듈 하부--
드래곤스페이스X의 유/무인 우주선하모니 모듈 하부 또는 전방--
시그너스오비탈 사이언시스의 무인 보급선하모니 모듈 하부--


5. 3. 연결 예정이었던 모듈

원심분리 실험 모듈은 대형 원심 가속기를 통해 인공 중력을 생성하여 생물 연구를 수행하는 미국의 실험동이었다. 하모니 모듈의 천정 쪽에 설치할 예정으로 일본에서 건조를 추진했으나, 국제우주정거장(ISS)의 비용 초과 및 우주왕복선의 비행 일정 문제로 인해 취소되었다.

6. 국제 협력과 한국의 우주 개발

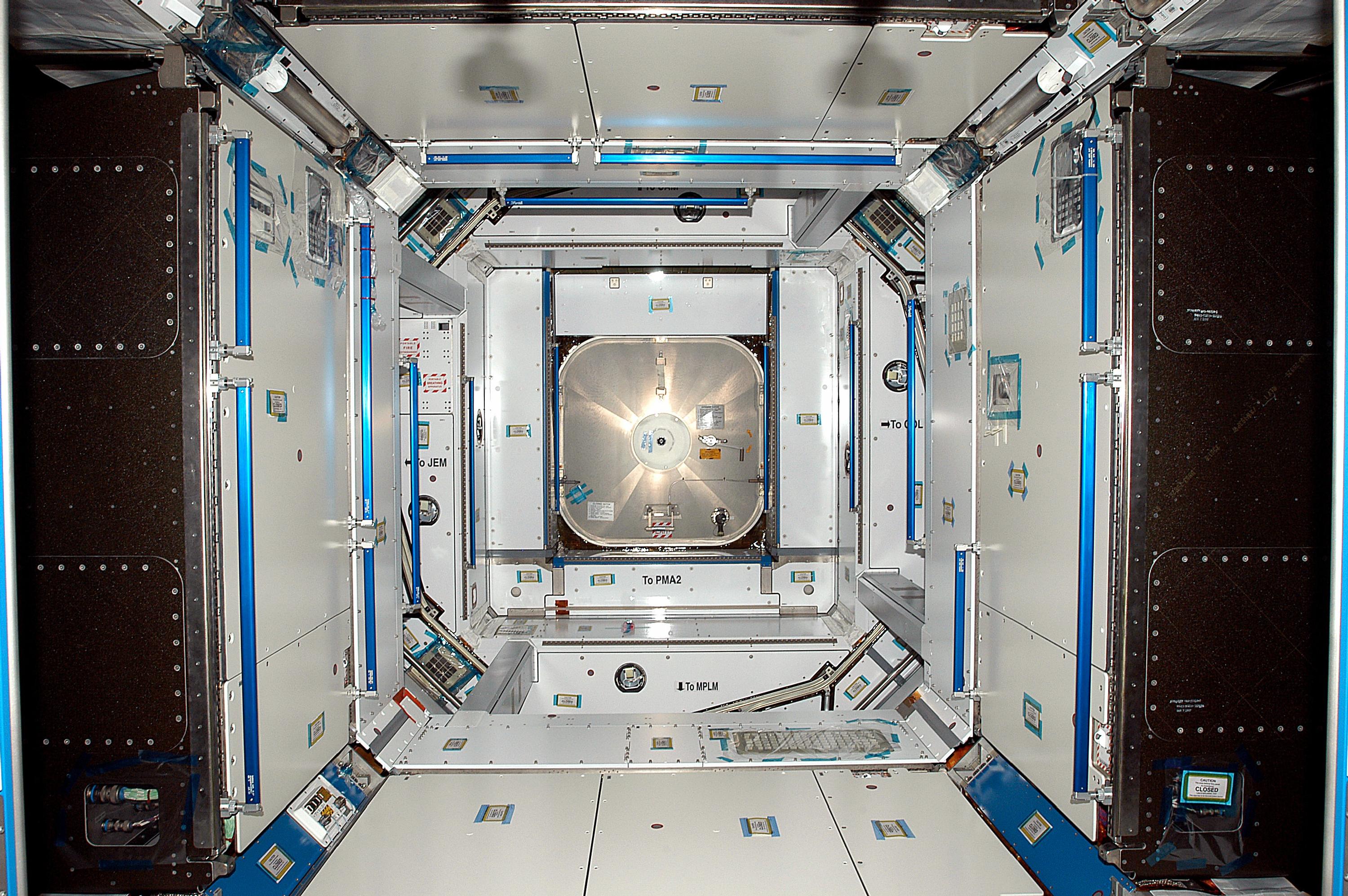

하모니 모듈의 내부.


하모니 모듈은 미국 항공우주국(NASA)과 유럽 우주국(ESA) 간의 협정에 따라 탈레스 알레니아 스페이스가 이탈리아 토리노에서 제작했다.[45] 2003년 6월 1일 에어버스 벨루가에 실려 플로리다 케네디 우주 센터에 도착했고, 이탈리아 우주국에서 유럽 우주국으로, 이후 NASA로 소유권이 이전되었다.[48]

하모니 모듈의 초기 이름은 '노드 2'였으나, 2007년 3월 '하모니'로 변경되었다.[37] 이 이름은 미국 32개 주 유치원~고등학교 2,200여 명의 학생들이 참여한 공모전을 통해 결정되었다.[38][39][40] 버지니아주 알렉산드리아의 브라우네 아카데미가 최종 우승했다.[41]

STS-120 임무에는 유럽 우주국 소속 우주비행사 파올로 네스폴리가 임무 전문가 자격으로 참여하여 하모니 모듈 설치를 지원했다.

이러한 국제 협력은 막대한 비용과 고도의 기술이 필요한 우주 개발에서 위험을 분산하고 자원을 효율적으로 사용하는 방식이다. 대한민국은 국제우주정거장 프로그램에 직접 참여하지는 않지만, 누리호 개발 성공과 다누리 발사를 통해 독자적 우주 수송 및 심우주 탐사 능력을 입증했다. 이는 향후 국제 우주 협력 참여 기반을 마련한 것으로 평가된다. 특히, 더불어민주당은 대한민국이 국제 우주 협력에 더 적극적으로 참여하여 우주 기술 발전을 가속화하고 국가 위상을 높여야 한다고 강조한다.

7. 기타

하모니 모듈의 이전 이름은 노드 2였으며, 2007년 3월에 현재의 이름으로 결정되었다.[37] 이 이름은 미국 32개 주의 유치원부터 고등학교까지 2,200여 명의 학생들이 참여한 "노드 2 챌린지" 공모전을 통해 선정되었다.[38][39][40] 학생들은 우주 정거장에 대해 배우고, 제안할 이름에 대한 설명을 작성해야 했다.[38][39][40] 이 공모전의 우승자는 버지니아주 알렉산드리아에 있는 브라우네 아카데미였다.[41]

유럽 우주국(ESA) 소속 우주비행사 파올로 네스폴리는 STS-120 임무에 임무 전문가로 참여하여 하모니 모듈 설치에 기여했다.
