목차

1. 개요

화성-12형은 조선민주주의인민공화국이 개발한 중장거리 탄도 미사일(IRBM)이다. 2017년 5월 시험 발사에 성공했으며, 2017년 8월과 9월에는 일본 열도 상공을 통과하는 시험 발사를 진행했다. 2022년 1월과 10월에도 시험 발사를 실시했다. 화성-12형은 1개의 주 엔진과 4개의 버니어 엔진을 사용하는 단일 단계 설계로, 최대 6,000km 이상의 사거리를 가질 수 있는 것으로 추정된다. 북한은 이 미사일에 대형 핵탄두를 탑재할 수 있다고 주장하며, 괌 포위 사격 계획을 발표하기도 했다.

더 읽어볼만한 페이지

  • 조선민주주의인민공화국의 핵무기 - 대포동 1호
    대포동 1호는 북한이 개발한 3단 액체 연료 로켓으로, 북한은 이를 이용하여 광명성 1호 발사를 주장했으나 국제사회는 실패로 평가하며, 장거리 미사일 개발 기술 시연 성격으로 분석된다.
  • 조선민주주의인민공화국의 핵무기 - 대포동 2호
    대포동 2호는 북한이 개발한 것으로 추정되는 대륙간 탄도 미사일(ICBM)로, 대포동 1호 시험 발사를 통해 습득한 다단계 로켓 기술을 바탕으로 개발되었으며 액체 연료 로켓 엔진을 사용하고 모델에 따라 사거리와 탑재량에 차이가 있는 것으로 알려져 있다.
  • 조선민주주의인민공화국의 미사일 - 2017년 8월 29일 조선민주주의인민공화국 미사일 발사
    2017년 8월 29일 북한은 평양에서 화성-12형 미사일을 발사하여 일본 상공을 통과, 태평양에 낙하시켰고, 이는 북한 탄도 미사일이 일본 상공을 통과한 최초 사례로, 유엔 안보리 긴급회의 소집 및 관련국들의 규탄과 추가 제재 논의를 야기했다.
  • 조선민주주의인민공화국의 미사일 - 깃대령 미사일 기지
    깃대령 미사일 기지는 북한 강원도에 위치한 스커드 미사일 기지이며, 김정일 시대에 미사일 발사 실험이 진행되었고, 산악 지형에 위치하여 미사일 발사 차량 노출을 최소화하며 전략군 소속 핵미사일 부대로 추정된다.
  • 북핵문제 - 2018년 북미정상회담
    2018년 북미정상회담은 도널드 트럼프 미국 대통령과 김정은 북한 국무위원장이 싱가포르에서 개최한 사상 최초의 정상회담으로, 공동성명 발표에도 불구하고 비핵화 조치와 상응 조치에 대한 이견으로 목표 달성에 실패했다는 평가를 받으며 한반도 비핵화 문제의 미해결 과제를 남겼다.
  • 북핵문제 - 6자 회담
    6자 회담은 북한 핵무기 개발 문제 해결을 위해 대한민국, 북한, 미국, 중국, 일본, 러시아 6개국이 참여하는 다자 회담으로, 2003년부터 베이징에서 개최되었으나 2009년 북한의 탈퇴 선언 이후 재개되지 못하고 있다.
화성-12형
개요

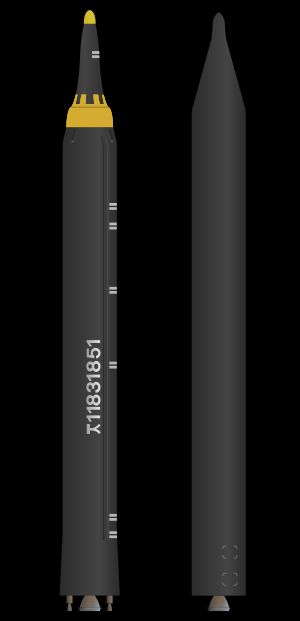

2017년 5월 14일 발사 《화성-12》형의 모습(왼쪽), 2022년 10월 4일 발사 개량형 《화성-12》형의 모습(오른쪽)
유형탄도 미사일, 이동식 IRBM/ICBM
사용 국가조선인민군 전략군
생산 날짜2017년 6월
사용 시작2017년 5월 14일
추진제하이퍼골릭 추진제, 비대칭 다이메틸하이드라진(UDMH), 사산화 이질소(N2O4), 적연 질산(RFNA)
엔진액체 연료 로켓, 백두산 엔진의 단일 챔버 변형
엔진 추력464.1 kN (총 추력)
무게24.7톤 (추정)
높이16.5m (추정)
직경1.5m (추정)
속도Mach 17 ()
사거리3,700–6,000 km (추정)
고도2,111.5 km (로프티드 궤적), 787 km (일반 궤적)
탄두통상 탄두
핵탄두 가능성 있음
탄두 중량500-650 kg (추정)
유도 방식관성 유도
정확도5 km 이상의 CEP
발사 플랫폼MAZ 기반 차량
명칭
한국어《화성-12》형, 《화성포-12》형
한자火星 12型
로마자 표기Hwaseong-12
영어Hwasong-12
일본어火星12(かせい12)
관련 정보
Missile ThreatHwasong-12 - Missile Threat
유튜브 영상(김정은, 탄도 로켓 화성-12 시험 발사 지도)

2. 배경

화성-12형 개발에는 우크라이나에서 유출된 RD-250 엔진 기술이 사용되었을 가능성이 제기된다. 2014년 8월 14일, 마이클 엘먼 국제전략문제연구소(IISS) 선임연구원은 "어떤 국가도 그렇게 짧은 시간에 중거리 미사일 기술에서 ICBM으로 전환한 적이 없다"면서 "북한은 외부로부터 고성능 액체추진 엔진(LPE)을 획득했으며, 불법적인 방법으로 우크라이나에서 왔을 것으로 보인다"는 보고서를 발표했다.[62]

보고서에 따르면 2015년 파산 위기까지 맞은 우크라이나 국영 유즈마쉬가 RD-250 엔진을 암시장을 통해 조선에 팔았을 가능성이 제기되었다. 엘먼 연구원은 유즈마쉬와 연계를 맺고 있는 러시아의 거대 미사일 기업 에네르고마쉬도 역할을 했을 가능성을 배제하지 않았으며, 상당수의 RD-250 엔진 재고가 러시아에도 있을 것으로 추정했다.

2. 1. 318 혁명

2017년 3월 18일 김정은 국무위원장은 동창리 미사일 기지에서 액체연료 로켓엔진 연소시험을 참관했다. 조선은 이를 "318 혁명"이라고 불렀다. 5월 14일 발사한 화성-12형의 사진에서 318 혁명이라는 로켓 분사 모습과 동일한 사진이 공개되었다.[60] 김정은 위원장은 엔진 연소시험을 높이 평가하고 "오늘 이룩한 거대한 승리가 어떤 사변적 의의를 가지는가를 온 세계가 곧 보게 될 것"이라고 말했다.[61]

2. 2. 백두엔진

2014년 8월 14일, 마이클 엘먼 국제전략문제연구소(IISS) 선임연구원은 "그 어떤 국가도 그렇게 짧은 시간에 중거리 미사일 기술에서 ICBM으로 전환한 적이 없다"면서 "북한은 외부로부터 고성능 액체추진 엔진(LPE)을 획득했다. 불법적 방법으로 우크라이나에서 왔을 것으로 보인다"는 보고서를 발표했다.[62] 2015년 파산 위기까지 맞은 우크라이나 국영 유즈마쉬가 RD-250 엔진을 암시장을 통해 조선에 팔았을 가능성이 있다는 것이다. 엘먼 연구원은 유즈마쉬와 연계를 맺고 있는 러시아의 거대 미사일 기업 에네르고마쉬도 역할을 했을 가능성을 배제하지 않고 있다. 그는 상당수의 RD-250 엔진 재고가 러시아에도 있을 것으로 추정했다.

3. 디자인

2017년 5월 14일 발사 사진을 바탕으로 분석한 결과, 화성-12형은 1개의 주 엔진과 4개의 버니어 엔진을 사용하는 단일 단계 설계로 보인다. 이러한 엔진 배치는 2017년 3월에 실시된 "고추력" 엔진 시험과 유사한 것으로 보인다.[10] 일설에는 2개의 버니어를 추가하여 구형 화성-10형에 사용된 엔진을 기반으로 제작했을 가능성도 제기되었다.[11]

초기 추정치에 따르면 화성-12형은 650kg의 탄두를 탑재했을 때 최대 3700km의 사거리를 가지며,[11] 500kg 탑재 시에는 최대 4500km까지 사거리가 늘어난다.[12] 최대 사거리는 6000km에 달할 수 있는데,[5] 이는 대륙간 탄도 미사일의 최소 사거리 기준인 5,500km를 넘는 수치이다. 2017년 4월 열병식에서는 화성-12형이 화성-10형 이동식 발사대에 전시되었는데, 이는 시험 프로그램에서 신뢰성이 떨어지는 것으로 나타난 화성-10형을 대체하기 위한 것일 수 있다는 분석이 나왔다.[13][14]

2021년 9월 27일에는 룡림군에서 화성-8 미사일이 발사되었다.[15] 이 미사일은 극초음속 기동형 재진입체를 장착하고 있었으며, 카네기 국제 평화 기금의 앙키트 판다는 화성-12형의 부스터와 유사해 보인다고 평가했다.[16]

3. 1. 엔진

2017년 5월 14일 발사 사진을 바탕으로, 화성-12형은 1개의 주 엔진과 4개의 버니어 엔진을 사용하는 단일 단계 설계로 보인다. 이러한 배치는 2017년 3월에 실시된 "고추력" 엔진 시험과 유사해 보인다.[10] 2개의 버니어를 추가하여 구형 화성-10형에 사용된 엔진을 기반으로 할 수도 있다.[11]

2016년 9월 조선은 80톤 추력이라며 연소시험을 공개했다. (백두산 엔진 참조) 2017년 3월 18일, 김정은 국무위원장은 동창리 미사일 기지에서 액체연료 로켓엔진 연소시험을 참관했는데, 조선은 이를 "318 혁명"이라고 불렀다. 2017년 3월 연소시험은 80톤 추력의 주엔진 옆에 4개의 작은 보조엔진이 새로 추가되어 80톤 보다 추력이 증가되었다.[60] 한국의 전문가들은 액체연료 로켓엔진의 추력을 100톤으로 추정했다.

5월 14일 발사한 화성 12호의 사진에서 318 혁명이라는 로켓 분사 모습과 동일한 사진이 공개되었다. 연소시험장을 참관한 김정은 노동당 위원장은 엔진 연소시험을 높이 평가하고 "오늘 이룩한 거대한 승리가 어떤 사변적 의의를 가지는가를 온 세계가 곧 보게 될 것"이라고 말했다.[61]

3. 2. 사거리

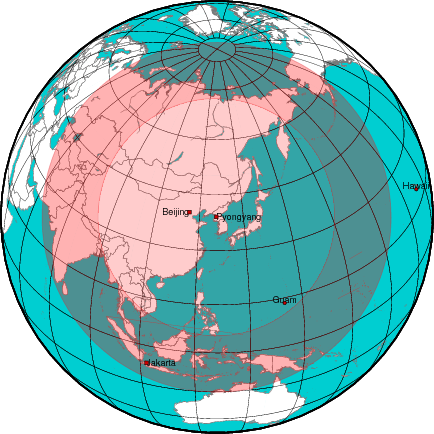

화성-12형(KN-17) 미사일의 추정 최대 작전 반경: 3700km(안쪽 원), 6000km(바깥쪽 원)


초기 추정에 따르면 화성-12형은 650kg 탑재 시 최대 사거리가 3700km이고,[11] 500kg 탑재 시 최대 사거리가 4500km이며,[12] 최대 6000km에 이를 수 있다.[5] 이는 대륙간 탄도 미사일의 최소 사거리인 5,500km에 근접한 수치이다.[5]

대한민국 국방부 발표와 전문가 분석에 따르면, 500kg 탄두를 탑재할 경우 사거리는 5,000km이며, 1톤 탄두를 탑재할 경우 사거리는 3,000km로 줄어든다.[47][48]

3. 3. 화성-8

2021년 9월 27일 아침, 룡림군에서 화성-8형 미사일이 발사되었다.[15] 이 미사일에는 극초음속 속도를 낼 수 있는 기동형 재진입체가 장착되어 있었다. 카네기 국제 평화 기금의 선임 연구원인 앙키트 판다는 미사일의 유일한 이미지를 검토한 결과, 새로운 미사일이 화성-12형의 부스터처럼 보이지만, 이를 확인하려면 더 많은 이미지가 필요하다고 말했다.[16] 이는 제8차 조선로동당 대회에서 발표된 5개년 계획에 명시된 5개의 '가장 중요한' 무기 중 하나였으며, 미사일 개발이 이미 완료된 것으로 알려졌다. 북한의 국영 매체는 이를 전략적으로 매우 중요한 무기라고 묘사했다.[17]

미사일은 낮은 탄도로 비행하여 고도 30 km, 사거리 200 km를 기록한 것으로 알려졌다.[16] 하지만 미사일의 기동 능력 때문에 레이더로 추적할 수 없는 경로가 있었을 가능성이 높다.[18] 시험은 항법 제어 및 안정성, 분리된 극초음속 활공 탄두의 유도 기동성 및 비행 특성을 확인한 것으로 보고되었다. 그러나 미사일은 실제 극초음속 비행에는 실패한 것으로 알려졌으며, 한국 정보 당국은 미사일이 2.5마하~3마하의 속도만 기록했다고 판단했다. 극초음속 무기는 최소 5마하 이상의 속도로 비행하는 것으로 간주되지만, 실제 비행 데이터는 공개되지 않았다.[16] 대한민국 합동참모본부는 화성-8형이 개발 초기 단계에 있으며, 실전 배치까지 "상당한 시간"이 걸릴 것이라고 평가했다.[19][20] 북한은 또한 이 미사일이 액체 연료를 발사 용기에 밀봉하는 "앰플화" 방식을 통해 발사되었다고 밝혔다. 이를 통해 연료를 수년 동안 보관할 수 있으며, 발사 전에 연료를 주입할 필요가 없어 발사 준비 시간을 단축할 수 있다.[21] 하지만 합참은 미사일 배치를 위해 여전히 '상당한 시간'이 필요하다고 주장했다.[16]

4. 시험 발사



화성-12형 탄도 궤적


일본 상공을 통과한 북한 미사일 발사
①: 대포동 1호 ②: 은하 2호 ③: 은하 3호 ④: 광명성 (은하 3호) ⑤: 화성-12형 ⑥: 화성-12형




화성-12형은 2017년부터 여러 차례 시험 발사되었다. 초기에는 실패가 잦았으나, 2017년 5월 14일 구성시에서 실시된 4차 시험 발사에서 처음으로 성공했다. 이후 발사에서는 일본 상공을 통과하는 등 북한 미사일 기술의 발전을 보여주었다.

2017년 5월 14일 발사 사진을 바탕으로, 화성-12형은 1개의 주 엔진과 4개의 버니어 엔진을 사용하는 단일 단계 설계로 추정된다. 이러한 배치는 2017년 3월에 실시된 "고추력" 엔진 시험과 유사하다.[10] 초기 추정치에 따르면 화성-12형은 650kg 탑재 시 최대 사거리가 3700km이고,[11] 500kg 탑재 시 최대 사거리가 4500km이며,[12] 최대 6,000km에 이를 수 있다.[5] 이는 ICBM의 최소 사거리인 5,500km를 넘는 수치이다.

2017년 4월 열병식에서 화성-12형은 화성-10형 이동식 발사대에 전시되었으며, 시험 프로그램에서 신뢰성이 떨어진 것으로 나타난 화성-10형을 대체하기 위한 것일 수 있다.[13][14]

시도 횟수날짜발사장소결과추가 정보
12017년 4월 4일 오전 6시 12분 평양 표준시[22]신포시실패이전에는 스커드 미사일 변종으로 잘못 알려졌었음.[23] 미사일은 60km를 비행했으며, 정점 고도는 189km였고, 비행이 종료되기 전에 "회전"한 것으로 알려짐.[24]
22017년 4월 15일 오전 5시 51분 평양 표준시[25]신포시실패이전에는 스커드 미사일 변종으로 잘못 알려졌었음.[23] 발사 후 4~5초 안에 폭발한 것으로 알려짐.[26]
32017년 4월 28일 오전 5시 33분 평양 표준시[27]북창군실패미사일은 40km를 비행한 후 폭발한 것으로 알려짐.[28]
42017년 5월 14일 오전 4시 58분 평양 표준시[29]구성시성공미사일은 고각으로 발사되었으며, 정점 고도는 2,111.5 km였고, 동해에 787 km 떨어진 곳에 낙하했음.
52017년 8월 29일 오전 5시 28분 평양 표준시[30][31]순안성공미사일은 정상 궤도로 발사되었으며, 정점 고도는 550 km였고, 홋카이도 상공을 통과하여 총 2,700 km를 비행했으며, 일본 북부 섬의 동쪽 1,180 km 떨어진 태평양에 낙하했음.
62017년 9월 15일 오전 6시 27분 평양 표준시[32][33]순안성공미사일은 정상 궤도로 발사되었으며, 정점 고도는 770 km였고, 홋카이도 상공을 통과하여 총 3,700 km를 비행했으며, 홋카이도 에리모곶에서 동쪽으로 2,200 km 떨어진 태평양에 낙하했음. 발사 당시 북한 미사일 중 가장 긴 궤적을 기록했음.
72022년 1월 30일 오전 7시 52분 평양 표준시자강도성공미사일은 고각으로 발사되었으며, 정점 고도는 2000km였고, 동해에 800km 떨어진 곳에 낙하했음.
82022년 10월 4일 오전 7시 23분 평양 표준시[34][35]자강도성공미사일이 발사되었으며, 정점 고도는 970km였고, 일본 동쪽 태평양에 4500km 떨어진 곳에 낙하했음.


4. 1. 1차 시험 발사

2017년 4월 5일, 신포시에서 화성-12형의 첫 시험 발사가 실시되었으나 실패했다.[22] 미사일은 60km를 비행했으며, 정점 고도는 189km였고, 비행이 종료되기 전에 "회전"한 것으로 알려졌다.[24] 이 발사는 이전에 스커드 미사일 변종으로 잘못 알려졌었다.[23] 비록 실패로 인해 사진 공개는 없었지만, 2017년 7월 10일 《화성-14형》 성공 기념 축하연에서 관련 사진이 공개되어 그 모습이 드러났다.

시도 횟수날짜발사장소결과추가 정보
12017년 4월 4일 오전 6시 12분 평양 표준시[22]신포시실패이전에는 스커드 미사일 변종으로 잘못 알려졌었음.[23] 미사일은 60km를 비행했으며, 정점 고도는 189km였고, 비행이 종료되기 전에 "회전"한 것으로 알려짐.[24]


4. 2. 2차 시험 발사

2017년 4월 16일, 신포시에서 시험 발사했으나 또다시 실패했다.[25] 발사 후 4~5초 안에 폭발한 것으로 알려졌다.[26] 이전에는 스커드 미사일 변종으로 잘못 알려졌었다.[23] 2017년 7월 10일 《화성-14형》 성공 기념 축하연에서 관련 사진이 공개되어 전모가 드러났다.

시도 횟수날짜발사장소발사 전 발표/탐지결과
22017년 4월 15일 오전 5시 51분 평양 표준시[25]신포시실패


4. 3. 3차 시험 발사

2017년 4월 29일, 북한은 평안남도 북창비행장 일대에서 북동쪽(방위각 49도)으로 화성 12형 IRBM으로 추정되는 탄도 미사일 1기를 발사했다.[27] 이 미사일은 발사 1분 만에 고도 70km를 넘지 못하고 덕천시에 추락하며 실패했다.[28]

2017년 7월 10일, 북한은 《화성-14형》 성공 기념 축하연에서 관련 사진을 공개하면서 북창공군기지의 지하 격납고 시설이 언론에 보도되었다. 당시 김정은 위원장은 지하 시설 내부와 출입구 인근에서 시험 발사를 참관했으며, 공개된 사진에는 출입구에서 의자에 앉은 김 위원장 뒤로 4~5개의 지하 격납고가 보였다.

시도 횟수날짜발사장소발사 전 발표/탐지결과
32017년 4월 28일 오전 5시 33분 평양 표준시[27]북창군실패


4. 4. 4차 시험 발사

2017년 5월 14일, 평안북도 구성시 방현공군기지 근처에서 화성-12형의 첫 시험 발사가 성공적으로 진행되었다.[29] 조선중앙통신은 5월 15일 보도를 통해 "로켓 연구부문의 과학자, 기술자들은 주체106(2017)년 5월 14일 새로 개발한 지상대지상중장거리전략탄도로켓 '화성-12'형 시험발사를 성공적으로 진행했다"고 밝혔다. 발사된 미사일은 예정된 비행궤도를 따라 최대 정점 고도 2,111.5km까지 상승했으며, 787km 거리의 공해상에 설정된 목표 지점을 정확히 타격했다.[45][46]

조선중앙통신은 이번 시험 발사에 성공한 미사일이 '화성-12형'이며, '대형 중량 핵탄두'를 장착할 수 있다고 주장했다. 김정은 국무위원장은 시험 발사 전날인 5월 13일 조립 현장을 방문하여 '주체탄'이라고 칭하며, 시험 발사 성공 후 "미국 본토와 태평양 작전 지대가 우리의 타격권 안에 들었다"고 말했다.[40]

5월 14일 발사 사진을 보면, 화성-12형은 1개의 주 엔진과 4개의 버니어 엔진을 사용하는 단일 단계 설계로 보인다. 이러한 엔진 배치는 2017년 3월에 실시된 "고추력" 엔진 시험과 유사하다.[10]

초기 분석에 따르면 화성-12형은 650kg 탑재 시 최대 3700km의 사거리를 가지며,[11] 500kg 탑재 시에는 최대 4500km까지 사거리가 늘어날 수 있다.[12] 최대 사거리는 6,000km에 이를 수 있는데,[5] 이는 대륙간 탄도 미사일의 최소 사거리인 5,500km를 넘는 수치이다.

시도 횟수날짜발사장소결과
42017년 5월 14일 오전 4시 58분 평양 표준시[29]구성시성공미사일은 고각으로 발사되었으며, 정점 고도는 2,111.5 km였고, 동해에 787 km 떨어진 곳에 낙하했음.



대한민국 국방부는 5월 16일, 이 미사일이 같은 해 4월 15일 태양절 군사 퍼레이드에 등장했던 미사일이며, 사정거리 5,000km 정도의 중거리 탄도 미사일이라고 밝혔다. 또한, 신뢰성이 떨어지는 무수단(화성-10형)의 액체 연료 엔진 대신 신형 액체 연료 엔진을 사용하고 있다고 지적했다. 전문가에 따르면, 500kg 탄두를 실었을 경우 사정거리는 5,000km이며, 1톤 탄두를 실었을 경우에는 사정거리가 3,000km가 된다. 주 엔진 1기와 보조 엔진 4기로 구성되어 있지만, 주 엔진 4기로 구성하면 사정거리는 13,000km까지 늘어나 대륙간 탄도 미사일(ICBM)이 될 수 있다고 한다.[47][48]

5월 19일, 미국 NBC는 여러 미국 정부 고위 관계자의 말을 인용하여 조선민주주의인민공화국이 탄두의 대기권 재진입에 성공했다고 보도했다.[49]

4. 5. 5차 시험 발사

2017년 8월 29일, 북한은 평양 순안국제공항에서 화성-12형 5차 시험 발사를 실시했다.[30][31] 이 미사일은 일본 열도 상공을 통과하여 북태평양에 떨어졌다.

미사일은 정상 궤도로 발사되어 최고 고도 550km를 기록했으며, 홋카이도 상공을 지나 총 2,700km를 비행했다. 미사일은 일본 북부 섬에서 동쪽으로 1,180km 떨어진 태평양에 낙하했다.[30][31]

일본 정부는 발사 4분 후인 오전 6시 2분에 J-Alert를 통해 홋카이도, 아오모리현 등 12개 도현에 미사일 발사 경보를 발령했다. 오전 6시 14분에는 미사일 통과 정보를 전송했다.[51] 이 경보로 인해 JR 홋카이도와 JR 동일본은 신칸센과 재래선 운행을 일시 중단했고, 일부 사철 회사들도 열차 운행을 중단했다.[52][53]

북한은 다음 날인 8월 30일, 국영 매체를 통해 을지 프리덤 가디언 한미 연합 군사훈련에 대응하기 위해 화성-12형 발사 실험을 실시했다고 발표했다.[55]

4. 6. 6차 시험 발사

2017년 9월 15일 오전 6시 27분(평양 표준시), 조선민주주의인민공화국은 순안에서 화성-12형 미사일 발사 시험을 실시했다.[32][33] 이 미사일은 정상 궤도로 발사되어 최고 고도 770km, 비행거리 3,700km를 기록했으며, 홋카이도 상공을 통과하여 홋카이도 에리모곶 동쪽 2,200km 태평양에 낙하했다.[32][33] 이는 당시 북한 미사일 중 가장 긴 궤적이었다.

조선중앙TV는 발사 장면을 공개했으며, 김정은 국무위원장이 발사대 차량을 향해 손을 흔드는 사진이 보도되었다. 이동식 발사차량(TEL) 바퀴에는 화염으로부터 차체를 보호하기 위한 장갑이 부착되어 있었다.

일본에서는 J-ALERT(전국순시경보시스템)가 발령되어 12개 도도현(홋카이도, 아오모리현, 이와테현, 미야기현, 아키타현, 야마가타현, 후쿠시마현, 이바라키현, 도치기현, 군마현, 니가타현, 나가노현)에 경보가 발송되었다.[57]

9월 16일, 조선중앙통신은 김정은이 핵전력 완성 목표가 거의 종착점에 도달했으며, 화성-12형의 전력화가 실현되었다고 밝혔다고 보도했다.[58]

4. 7. 7차 시험 발사

2022년 1월 30일, 북한은 중거리 탄도미사일(IRBM)인 '화성-12형' 검수사격시험발사에 성공했다.[22] '검수'라는 용어는 '화성-12형'이 이미 대량 생산 중이라는 뜻을 담은 것으로 풀이된다.

북한이 중거리급 이상의 탄도미사일 실험을 한 것은 2017년 9월 화성-12형과 2017년 11월 ICBM급인 화성-15형을 발사한 이후 처음이다. 북한 매체들은 미사일에 장착된 카메라로 촬영한 지구 사진을 공개하며 이번 시험 발사가 성공했다고 주장했다. 국방과학원에 따르면 이날 발사한 미사일의 전투부(탄두)에는 카메라가 설치되어 있었다.

시도 횟수날짜발사장소결과추가 정보
72022년 1월 30일 오전 7시 52분 평양 표준시자강도성공미사일은 고각으로 발사되었으며, 정점 고도는 2000km였고, 동해에 800km 떨어진 곳에 낙하했음.


4. 8. 8차 시험 발사

2022년 10월 4일 오전 7시 23분(평양 표준시)에 자강도에서 화성-12형의 8차 시험 발사가 실시되었다.[34][35] 미사일은 일본 상공을 통과하여 정점 고도 970km를 기록하고, 일본 동쪽 태평양에 4500km 떨어진 곳에 낙하했다.[34][35]

이 시험 발사에서 미사일은 이전의 화성-12형과는 다른 엔진 구성과 추력 벡터 제어 시스템, 다른 모양, 더 짧을 수 있는 노즈콘(탄두 덮개) 또는 재진입 비행체, 그리고 약간 더 길어진 2단 로켓을 가지고 있었다.[36] 이 때문에 이 시험이 "새로운 유형"의 IRBM(중거리 탄도 미사일)인지, 아니면 개량된 화성-12형인지 명확하지 않았다.[36] 이 버전은 이전 화성-12형 미사일보다 거의 20% 더 큰 탄두 탑재 능력을 보여주었다.[37]

5. 상세

2017년 5월 14일, 조선민주주의인민공화국은 평안북도 구성에서 탄도 미사일을 발사하여, 고도 2111km, 수평 거리 787km를 비행하여 동해에 착수했다.[45][46] 다음 날 조선중앙통신은 이 미사일이 신형 화성-12형이며, 대형·대중량의 핵탄두 탑재가 가능하고, 신형 엔진을 사용하며, 로프티드 궤도로 발사되었고, 대기권 재진입 시 탄두부의 유도 성능 및 기폭 시스템의 정확성이 실증되었다고 보도했다.[40] 김정은은 고도로 정밀화·다종화된 핵무기 및 미사일 증산과 실험 준비를 진행하도록 명령했다.[40]

같은 달 16일, 대한민국 국방부는 이 미사일이 2017년 4월 15일 태양절 군사 퍼레이드에 등장한 것이며, 사정거리 5000km 정도의 중거리 탄도 미사일이고, 무수단 (화성-10형)의 액체 연료 엔진 대신 신형 액체 연료 엔진을 사용하고 있다고 지적했다. 또한 500kg 탄두를 실었을 경우 사정거리는 5000km이며, 1톤 탄두를 실었을 경우 사정거리는 3000km가 된다고 한다. 주 엔진 1기와 보조 엔진 4기로 구성되어 있지만, 주 엔진 4기로 구성하면 사정거리는 13000km까지 연장되어 대륙간 탄도 미사일(ICBM)이 된다고 한다.[47][48] 같은 달 19일, 미국 NBC는 미국 정부 고위 관계자의 말을 인용하여 조선민주주의인민공화국이 탄두의 대기권 재진입에 성공했다고 보도했다.[49]

2017년 8월 29일, 북한은 평양 국제공항에서 화성-12형을 동북동 방향으로 발사했다. 미사일은 고도 550km, 수평 거리 2700km를 비행하여 에리모곶 동쪽 약 1180km 부근 태평양 상에 떨어졌다. 이는 북한의 탄도 미사일이 일본 열도 상공을 통과한 다섯 번째 사례였다.[50] 일본에서는 발사 4분 후인 6시 2분에 전국 순시 경보 시스템(J-Alert)이 홋카이도 등 12개 도현에 발사 경보를 전송했고, 6시 14분에는 탄도 미사일 통과를 전송했다.[51] J-Alert 발령을 받고 JR 홋카이도와 JR 동일본은 열차 운행을 일시 중단했고, 사철 각사도 일부 열차 운행을 중단했다.[52][53] 다음 날, 북한 국영 미디어는 미·한 합동 군사 훈련 (을지 프리덤 가디언)에 대항하기 위해 화성-12형 발사 실험을 실시했다고 발표했다.[55]

2017년 9월 15일, 북한은 평양시 교외 순안구역에서 탄도 미사일을 발사했고, 미사일은 고도 800km, 수평 거리 3700km를 비행하여 에리모곶 동쪽 2200km의 태평양상에 떨어졌다. 이는 북한의 탄도 미사일이 일본 열도 상공을 통과한 여섯 번째 사례였다. 3700km의 수평 비행 거리는 괌을 사정권에 두는 것이었다.[56] 일본에서는 J-ALERT가 12개 도도현에 발사 경보와 상공 통과 경보를 송신했다.[57] 다음 날, 조선중앙통신은 김정은이 핵전력 완성 목표가 거의 종착점에 도달했고, 화성-12형의 전력화가 실현되었다고 발표했다고 보도했다.[58]

5. 1. 사거리

북한은 화성-12형의 정확한 사거리를 공개하지 않았지만, 주변국들의 안전을 위해 고각으로 발사했으며 대기권 재진입 실험도 성공했다고 주장했다. 김정은은 "미 본토와 태평양작전지대가 우리의 타격권 안에 들어있다"고 말했다.[63]

2022년 10월 4일, 북한은 화성-12형의 최대 사거리 발사를 감행했다. 이 미사일은 4500km를 비행하여 일본 아오모리현 인근 상공을 통과한 뒤 태평양에 떨어졌다. 이는 북한이 중거리급 이상의 탄도미사일을 정상 각도(30∼45도)로 발사해 일본 열도를 넘긴 5년 만의 일이다. 평양에서 괌까지의 거리가 3,400km임을 고려하면, 유사시 미국령 괌을 직접 공격할 수 있는 능력을 보여준 것이다.

조선인민군 전략군은 화성-12형 미사일 4발로 괌을 포위사격 하는 방안을 검토하고 있다고 밝혔다.

2017년 5월 14일 발사 사진을 바탕으로 분석한 결과, 화성-12형은 1개의 주 엔진과 4개의 버니어 엔진을 사용하는 단일 단계 설계로 보인다.[10] 일각에서는 2개의 버니어를 추가하여 구형 화성-10형에 사용된 엔진을 기반으로 할 수도 있다는 분석도 제기되었다.[11]

초기 추정치에 따르면 화성-12형은 650kg 탑재 시 최대 3700km,[11] 500kg 탑재 시 최대 4500km의 사거리를 가지며,[12] 최대 6000km까지 도달할 수 있다.( 대륙간 탄도 미사일은 최소 5500km의 사거리를 의미한다).[5] 2017년 4월 열병식에서 화성-12형은 화성-10형 이동식 발사대에 전시되었는데, 이는 시험 프로그램에서 신뢰성이 떨어진 것으로 나타난 화성-10형을 대체하기 위한 것일 수 있다.[13][14]

2017년 5월 14일, 조선민주주의인민공화국은 평안북도 구성에서 탄도 미사일을 발사하여 고도 2111km, 수평 거리 787km를 비행, 동해에 착수시켰다.[45][46] 다음날 조선중앙통신은 이 미사일이 대형·대중량의 핵탄두 탑재가 가능한 신형 화성-12형이며, 신형 엔진을 사용하고, 의도적으로 높은 궤도를 취하는 로프티드 궤도로 발사되었으며, 대기권 재진입 시 탄두부의 유도 성능 및 기폭 시스템의 정확성이 실증되었다고 보도했다.[40]

대한민국 국방부는 이 탄도 미사일이 2017년 4월 15일 태양절 군사 퍼레이드에 등장한 탄도 미사일이며, 사정거리 5000km 정도의 중거리 탄도 미사일이고, 신뢰성이 떨어지는 무수단(화성-10형)의 액체 연료 엔진 대신 신형 액체 연료 엔진을 사용하고 있다고 지적했다. 또한 500kg 탄두를 실었을 경우의 사정거리는 5000km이며, 1톤 탄두를 실었을 경우에는 3000km가 된다고 한다. 주 엔진 1기와 보조 엔진 4기로 구성되어 있지만, 주 엔진 4기로 구성하면 사정거리는 13000km까지 연장되어 대륙간 탄도 미사일(ICBM)이 된다고 한다.[47][48]

2017년 8월 29일, 북한은 평양 국제공항에서 탄도 미사일을 동북동 방향으로 발사했다. 미사일은 고도 550km, 수평 거리 2700km를 비행하여 에리모곶 동쪽 약 1180km 부근의 태평양 상에 떨어졌다. 이는 북한의 탄도 미사일이 일본 열도 상공을 통과한 다섯 번째 사례였다.[50]

2017년 9월 15일, 북한은 평양시 교외 순안구역에서 탄도 미사일을 발사했고, 미사일은 고도 800km, 수평 거리 3700km를 비행하여 에리모곶 동쪽 2200km의 태평양상에 떨어졌다. 이는 북한의 탄도 미사일이 일본 열도 상공을 통과한 여섯 번째 사례였다. 3700km의 수평 비행 거리는 괌을 사정권에 두는 것이었다.[56] 발사 다음 날인 16일에 조선중앙통신은 김정은이 핵전력 완성의 목표가 거의 종착점에 도달했고, 화성-12형의 전력화가 실현되었다고 발표했다고 보도했다.[58]

5. 2. 핵탄두

북한 매체들은 2017년 화성-12형이 처음 발사되었을 때 "대형 중량 핵탄두도 탑재할 수 있는 중장거리 미사일"이라고 소개했다.[10]

조선중앙통신은 2017년 5월 15일 보도에서, 전날 발사된 화성-12형이 대형·대중량의 핵탄두 탑재가 가능하다고 밝혔다.[40] 김정은 최고지도자는 발사에 참관하여 고도로 정밀화·다종화된 핵무기 및 미사일의 증산과 실험 준비를 진행하도록 명령했다.[40]

5. 3. 미사일 방어

《화성-12》형은 극초음속 미사일이 아니기 때문에 사드로 방어할 수 있다. 미국은 이와 관련된 훈련도 성공적으로 마쳤다고 한다.[64]

5. 4. 화성-13형(KN-08)과의 관계

이번에 조선 언론이 화성 12호라고 부르며 발사된 지대지 미사일은 기존의 KN-08(화성-13형)의 1단과 동일한 외양이다. KN-08의 1단 로켓을 최초 시험발사한 것으로 추정된다. 화성 13형은 굵은 1단, 얇은 2단, 탄두로 이루어져 있는데, 이번에 조선이 사진과 동영상을 공개한 화성 12호는 굵은 1단, 탄두로 이루어져 있다. 한국의 전문가들은 1단 추진체를 2단으로 늘리면 바로 미국 본토를 타격할 수 있는 사거리 1만km 이상의 ICBM이 될 것으로 분석하고 있다.[65] 일부 친북 성향 매체에서는 2단 로켓이라고 보도하고 있으나, 그렇게 볼 근거는 빈약하며 단단 로켓으로 파악하고 있다.[66]

5. 5. 괌 포위 사격 주장

2017년 8월 8일, 조선인민군 전략군 대변인은 화성-12형으로 괌 주변 해상을 포위 사격하는 계획을 발표했다.[67] 김락겸 전략군사령관은 "우리가 발사하는 ‘화성-12형’ 4발은 일본 상공을 통과하게 되며, 사거리 3,356.7km를 1,065초간 비행한 후 괌도 주변 30∼40km 해상에 떨어질 것이다."라고 위협했다. 괌의 영해는 12해리(22km)이다.[67]

6. 제원(추정)

화성-12형 제원 (추정)
항목값
길이17m
지름1.7m
중량38ton
추력85ton
연소 시간 (Burnout time)180초
연소 종료 속도 (Burnout speed)5.5km/s
사거리5000km
추진 방식1단 액체추진 (적연질산+케로신), 탄두부 분리 및 비행제어용 추진부




7. 운용 현황

조선민주주의인민공화국은 현재 화성-12형을 운용하는 유일한 국가이다.
