11년식 경기관총

3. 설계 및 특징

11년식 경기관총은 난부 기지로가 프랑스의 핫치키스 M1909 베네-메르시에 기관총을 참고하여 설계했다. 38식 소총과 같은 6.5×50mm 아리사카 38년식 실포탄을 사용하며, 5발들이 클립 6개를 묶어 장전하는 독특한 호퍼식 급탄 방식을 채택했다.

호퍼식 급탄 방식은 소총탄을 그대로 사용할 수 있어 보급에 유리했지만, 구조가 복잡하고 먼지나 진흙에 취약하여 잦은 고장을 일으켰다. 얇은 탄피가 깨지거나 눌어붙는 문제, 사격 도중 클립 보충 시 걸림 현상, 윤활유 사용으로 인한 먼지 부착 및 작동 불량 악화 등이 문제점으로 지적되었다.^[8][11]

99식 소총의 7.7mm탄보다 약한 6.5mm 탄을 사용함에도 반동이 과도했고, 개머리판이 오른쪽으로 휘어져 조준이 불편했다. 이러한 문제점들로 인해 전선에서 잦은 고장과 불편함을 야기하여 병사들의 불만을 샀다.

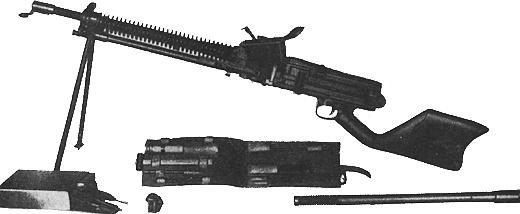

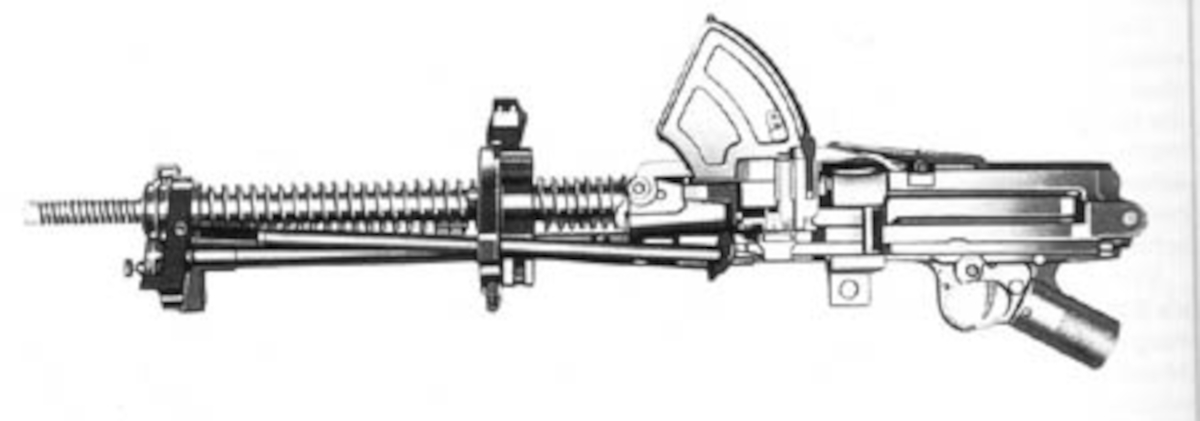

총신은 방열통 안에 뒤에서 삽입되는 구조였다. 총신 교환 시 미통(리시버)에서 활채(가스 피스톤), 유저, 장탄대를 떼어내고 가스통 주전자를 뺀 후 방열통 전체를 미통에서 나사로 풀어야 했다. 가스통 선단에는 5단계 전환 위치가 있는 규제자(가스 레귤레이터)가 있어 가스압을 조절했다. 공포탄 사용에는 전용 총신이 필요했다.

개머리판은 오른쪽으로 굽어져 총의 중심축에서 벗어나 있었다. 이는 왼쪽 장탄대의 무게 균형을 맞추고, 총 상부 유조 장치를 피해 조준기, 가늠자식 조준기를 오른쪽에 배치하기 위함이었다. 사격 자세는 왼손으로 개머리판 전부를 누르고, 개머리판 꼬리를 오른쪽 어깨에 댄 채 오른눈으로 조준하는 방식이었다. 후에 개머리판 결합부에 래칫을 설치, 상하 반전하여 잠망경 사격총으로 사용할 수 있게 개량되었다.^[24]

3. 1. 작동 방식

3. 2. 제원

4. 운용 및 평가

11식 경기관총은 만주 사변, 중일 전쟁 등에서 일본군의 주력 경기관총으로 사용되었다.^[16] 초기에는 보병 중대에 배속되어 소대와 분리 운용되었으나, 이후 소총 분대에 편입되어 운용되었다.^[17]

5. 파생형

5. 1. 91식 차재 경기관총

• 초기형은 양각대를 부착한 채로 차량에 탑재했으나, 이후 방탄기(총신 피복통)가 제정됨에 따라 양각대를 탈착식으로 변경하여 차량 탑재 시에는 제거했다.
• 차내에서는 기본적으로 단총상(총상판이 없는 것)을 사용했지만, 장총상(11년식 경기관총과 동일한 형식으로, 약간 짧은 총상판이 있는 것)으로 교체하는 것도 가능했다.
• 장전틀 높이를 높여 5발 삽탄자의 수용 수를 9개(총 45발)로 늘렸다. 좁은 차내에서 다루는 점을 고려하여 장전틀과 총의 결합 방식을 변경, 장전틀을 후방에서 장착 및 탈착할 수 있도록 했다.
• 조준경이 부속되었다. 사정거리는 300m로 설정되었으며, 배율은 1.5배였다. 총 상부에 윤활유 장치가 있어, 총 중심축에서 오른쪽으로 치우쳐 장착되었다. 이 조준경은 11년식에는 없었다.
• 차량 밖에서도 사용할 수 있도록, 통상적인 가늠자 및 가늠쇠식 조준기도 부착되어 있었다.
• 탄피와 사용된 삽탄자가 차내에 흩어지지 않도록, 배출구에 천 주머니(탄피받이)를 부착할 수 있었다.
• 차량에서 분리하여 고사기에 장착하여 대공 기관총으로 사용할 수도 있었다.
• 차량에서 분리하여 통상적인 경기관총으로 사용할 수도 있었다. 이 경우에는 방탄기와 조준경을 제거하고, 양각대와 장총상을 장착했다.

5. 2. 89식 선회 기관총

5. 3. 테-4

5. 4. 랴오 17식

6. 퇴역 및 영향

11식 경기관총은 1938년부터 96식 경기관총으로 대체되기 시작했으며, 이후 99식 경기관총의 등장으로 완전히 주력 자리에서 물러났다.^{[16][17][18][19][20][21]} 하지만 일부는 중일전쟁에서 계속 사용되거나, 태평양 전쟁 말기에 동원되기도 했다.

7. 한국과의 관계
