목차

1. 개요

ATI 원더 시리즈는 ATI 테크놀로지스에서 출시한 IBM PC 호환 기종을 위한 그래픽 카드 제품군이다. 초기에는 MDA, CGA 표준을 지원하는 그래픽 카드를 시작으로, EGA, VGA 그래픽 모드를 지원하는 다양한 모델을 출시했다. VIP, EGA Wonder, VGA Wonder, VGA Wonder-16, VGA Wonder+ 등의 모델이 있으며, 슈퍼 VGA 및 SVGA 그래픽 모드 지원, 모니터 자동 감지 기능, 다양한 칩셋, 메모리 용량, 확장 기능 등을 특징으로 한다.

더 읽어볼만한 페이지

  • ATI 테크놀로지스 제품 - 라데온
    AMD에서 개발한 라데온은 엔비디아 지포스에 대항하기 위해 등장한 GPU 브랜드로, 꾸준한 기술 향상을 통해 경쟁력을 확보하며 PC, 콘솔 게임기, 모바일 기기 등 다양한 플랫폼에 탑재되었다.
  • ATI 테크놀로지스 제품 - 제노스
    제노스는 3개의 SIMD 엔진과 48개의 셰이더 유닛, 10MB의 eDRAM을 갖춘 GPU로, 90nm 공정으로 제작되어 500MHz로 작동하며, 최대 4기가픽셀의 픽셀 필레이트를 지원한다.
  • 그래픽 카드 - 매트록스 G200
    매트록스 G200은 1990년대 후반 매트록스가 출시한 고급 2D 그래픽 가속기 시리즈로, 듀얼버스 아키텍처, 32비트 색상 지원, 트리리니어 밉맵 필터링 등의 혁신적인 기술을 통해 2D 그래픽 분야에서 강점을 유지하고 저전력 설계를 통해 시스템 안정성과 소음 감소에 기여했다.
  • 그래픽 카드 - 인텔 Xe
    인텔 Xe는 저전력부터 고성능 컴퓨팅까지 다양한 시장을 목표로 하는 인텔의 GPU 아키텍처 제품군으로, Xe-LP, Xe-HPG, Xe-HP, Xe-HPC 등의 하위 아키텍처를 가지며 외장 그래픽 카드인 인텔 아크 시리즈와 내장 그래픽, 데이터 센터용 GPU 등에 활용된다.
ATI 원더 시리즈
ATI Wonder 시리즈
코드명Wonder
생성일1986년
아키텍처Wonder
보급형Wonder MDA/CGA
중급형Wonder EGA
고급형Wonder VGA
후속작Mach 시리즈
지원 상태지원 중단

2. MDA/CGA 카드

ATI는 초기 그래픽 카드 시장에서 IBM PC 호환 기종을 대상으로 MDA 및 CGA 표준을 지원하는 다양한 제품을 출시했다. 이 카드들은 텍스트 모드와 초기 그래픽 모드를 제공하여 당시 PC 사용자들에게 기본적인 디스플레이 기능을 제공했다.

1986년에는 '''ATi Graphics Solution Rev 3'''와 '''ATi Color Emulation Card'''가 출시되었다. 허큘레스 그래픽 카드인 'Graphics Solution Rev 3'는 PCB 레이아웃이 1985년에 이미 완료되었고, 중앙 칩 CW16800-A의 "8639"는 칩이 1986년 39주차에 제조되었음을 의미한다.

ATI 테크놀로지스의 초기 그래픽 카드 중 하나: ''Graphics Solution Rev 3'' 허큘레스 그래픽 카드 (1986년)


1987년에는 '''Graphics Solution Plus'''가 출시되었는데, CGA, 플랜트로닉스 컬러플러스 CGA 및 허큘레스 그래픽 모드를 모두 지원했다. 사용자는 DIP 스위치를 통해 원하는 모드를 선택할 수 있었다.[1]

'''Graphics Solution Plus SP'''는 ATI CW16800-B 칩셋과 시리얼/패러렐 포트를 추가했다.[1] '''Graphics Solution SR''' 또한 CW16800-B 칩셋을 사용했지만, 정적 RAM을 사용했다.

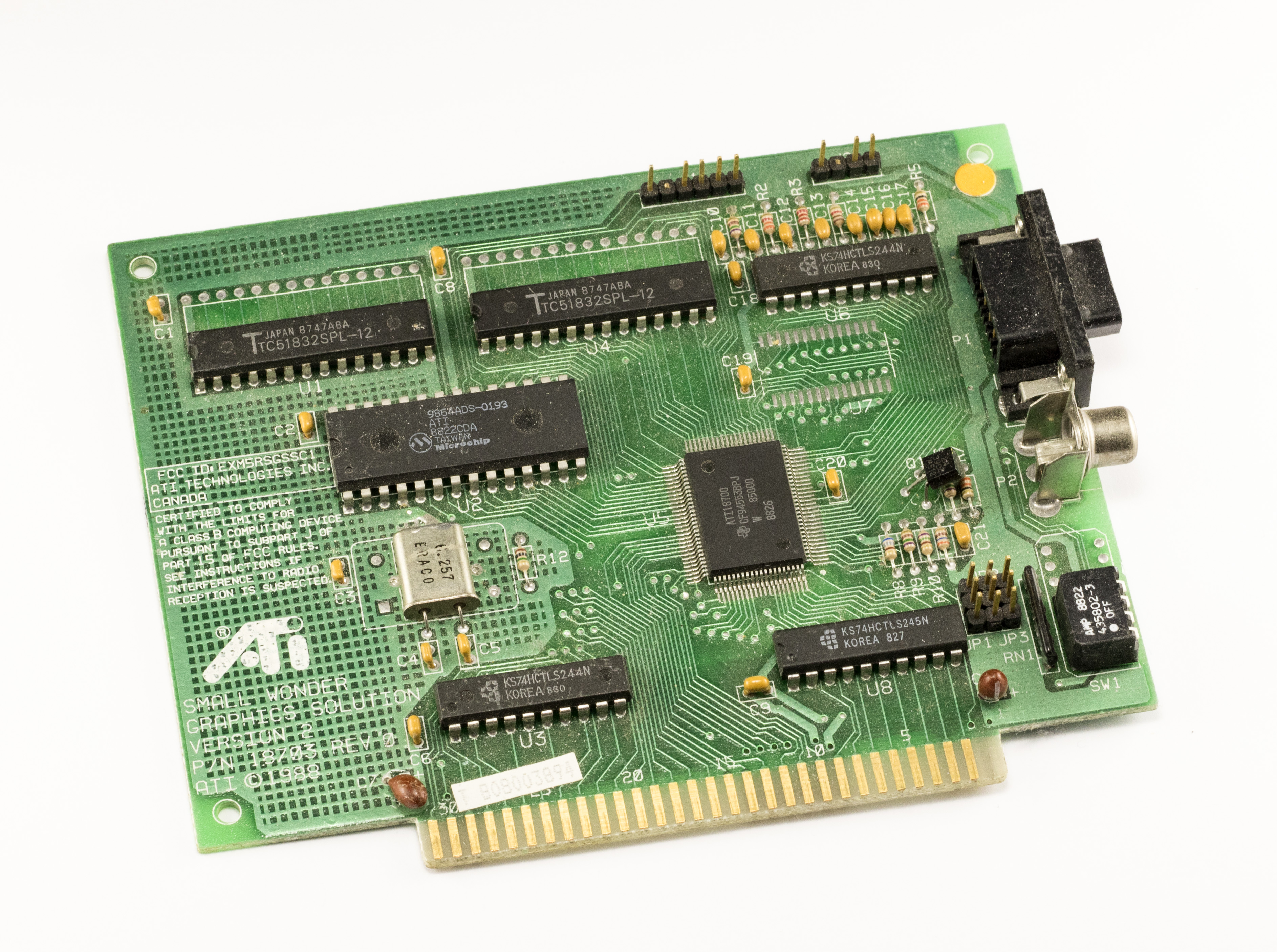

ATi Small Wonder Graphics Solution


1988년에는 '''ATi Small Wonder Graphics Solution'''과 '''Graphics Solution Single Chip or GS-SC with Game'''이 출시되었다. Small Wonder Graphics Solution영어은 그래픽 솔루션 플러스의 싱글 칩 버전으로, 64,000의 정적 RAM과 컴포지트 출력을 제공하며, ATI 18700 칩셋을 사용했다.[1] Graphics Solution Single Chip영어 또는 GS-SC는 게임 포트를 포함했지만, 외부 컴포지트 비디오 커넥터는 없었다.[1]

2. 1. ATI Graphics Solution Rev 3 (1986)


  • 칩셋: ATI CW16800-A
  • 지원: 허큘레스 그래픽 카드 모드 및 CGA 모드 지원
  • 컴포지트 비디오 출력: 내부 3핀 커넥터를 통해 제공 (색상 미지원, 텍스트 모드 또는 그래픽 모드에서만 작동)[5]
  • 포트: 8비트 PC/XT 버스[5]

2. 2. ATI Color Emulation Card (1986)

1986년에 출시된 '''ATi Color Emulation Card'''는 흑백 모니터에서 CGA 그래픽 출력을 지원했다.[6]

2. 3. ATI Graphics Solution Plus (1987)

ATI 그래픽스 솔루션 플러스(Graphics Solution Plus)는 CGA, 플랜트로닉스 컬러플러스 CGA 및 허큘레스 그래픽 카드 그래픽 모드를 지원했다. 사용자는 DIP 스위치를 통해 원하는 모드를 선택할 수 있었다.[1]

2. 4. Graphics Solution Plus SP


  • 칩셋: ATI CW16800-B
  • 시리얼/패러렐 포트가 추가되었다.[1]

2. 5. Graphics Solution SR


  • 칩셋: ATI CW16800-B
  • 정적 RAM 사용

2. 6. ATI Small Wonder Graphics Solution (1988)

ATI Small Wonder Graphics Solution영어 (1988)은 그래픽 솔루션 플러스의 싱글 칩 버전으로, 64,000의 정적 RAM을 가지고 있으며 컴포지트 출력을 제공한다.[1] 칩셋으로는 ATI 18700을 사용하였다.[1]

2. 7. Graphics Solution Single Chip or GS-SC with Game (1988)

Graphics Solution Single Chip영어 또는 GS-SC (1988년)에는 게임 포트가 포함되어 있다.[1] 외부 컴포지트 비디오 커넥터는 없다.[1]

3. EGA 카드

EGA(Enhanced Graphics Adapter)는 CGA보다 향상된 해상도와 색상 수를 제공하여 더 나은 그래픽 환경을 제공하는 카드였다. ATI의 EGA Wonder 시리즈는 다양한 모니터와의 호환성을 제공하며 인기를 얻었다.

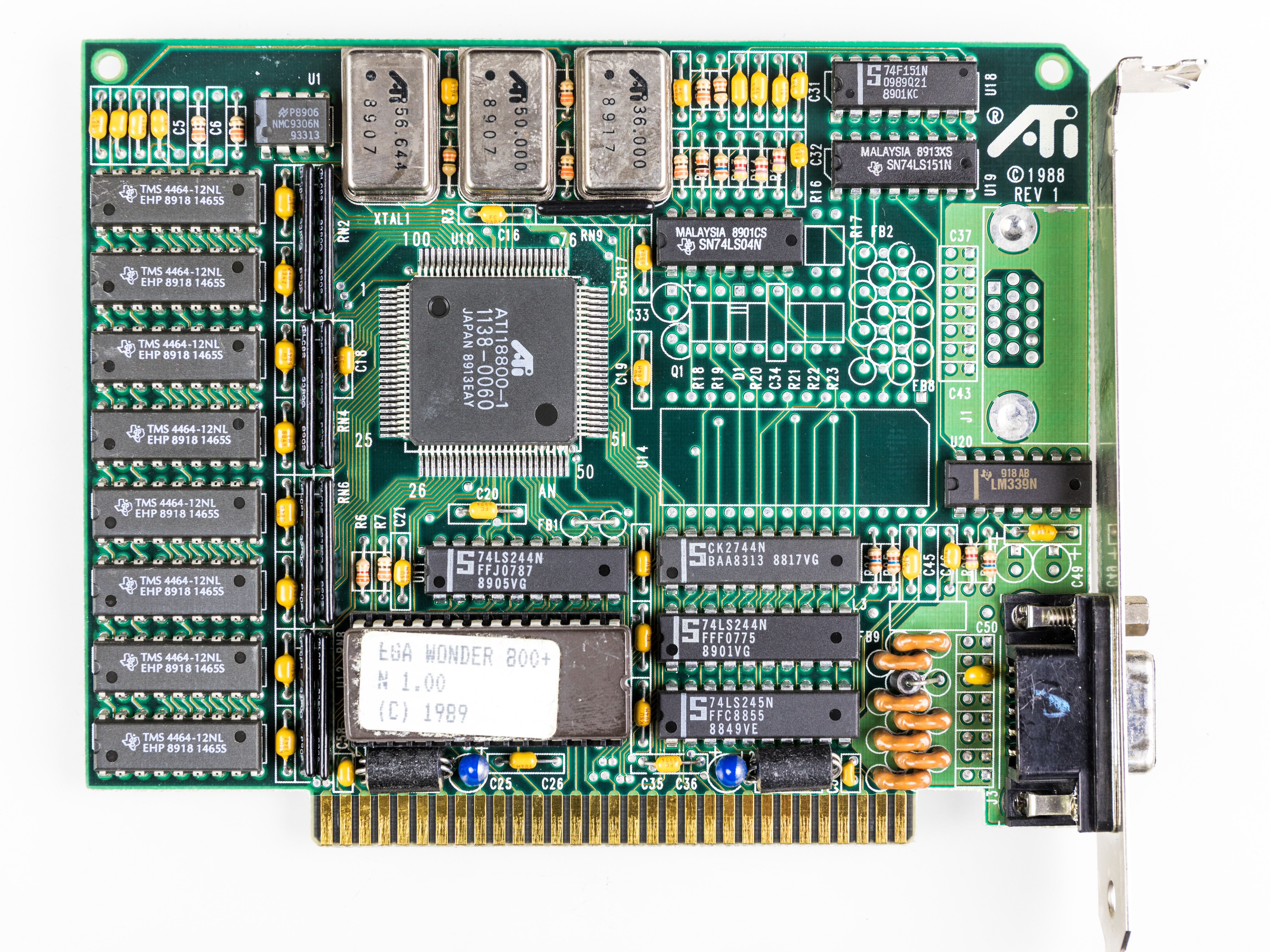

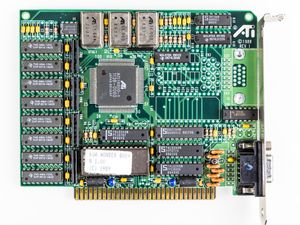

ATI EGA Wonder 800+

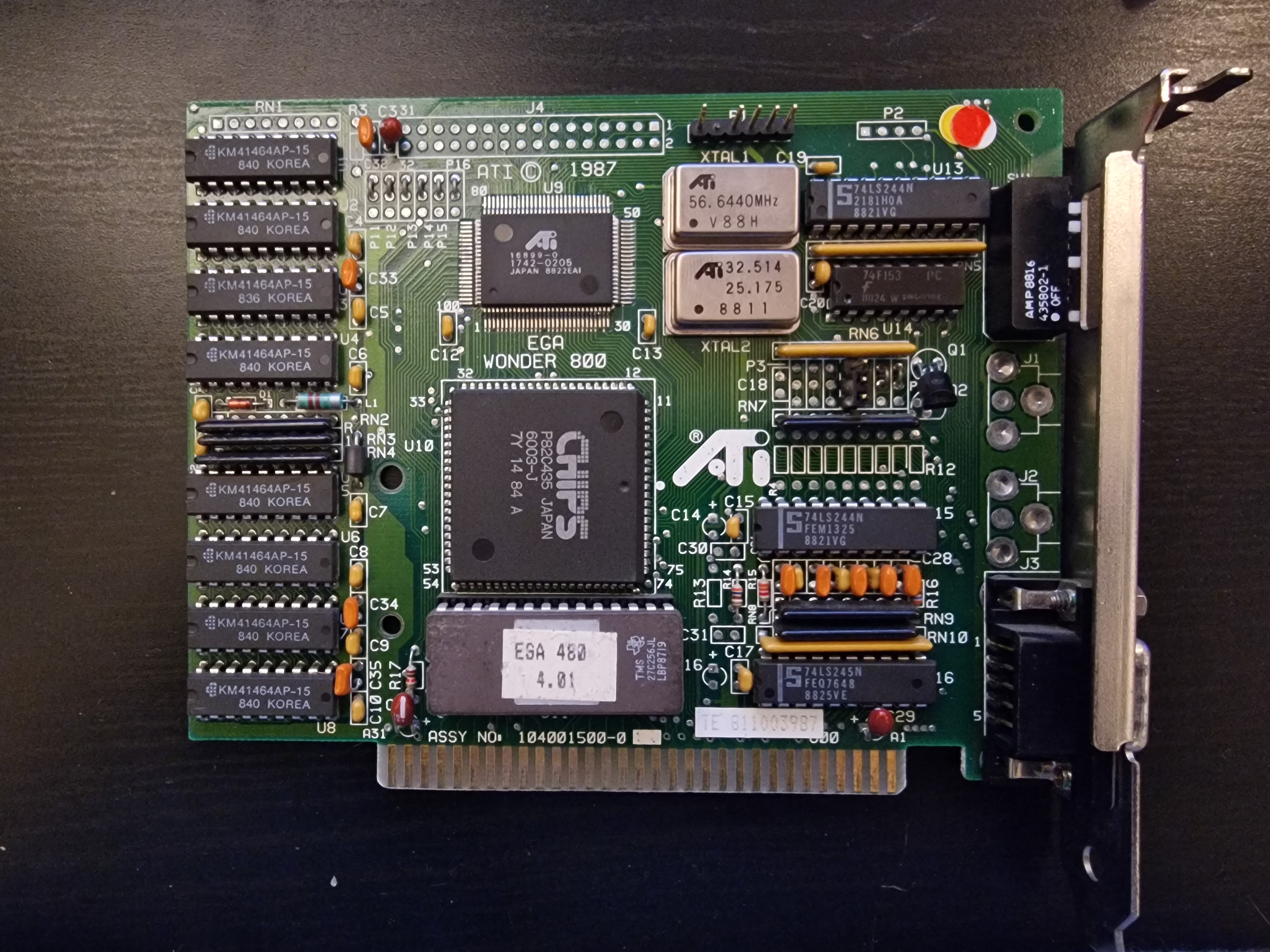

ATI EGA Wonder 480


ATI EGA Wonder 800


1987년 3월에 출시된 '''ATi EGA Wonder''' 시리즈는 다음과 같다.

  • '''ATi EGA Wonder'''
  • '''ATi EGA Wonder 800'''
  • '''ATi EGA Wonder 800+'''

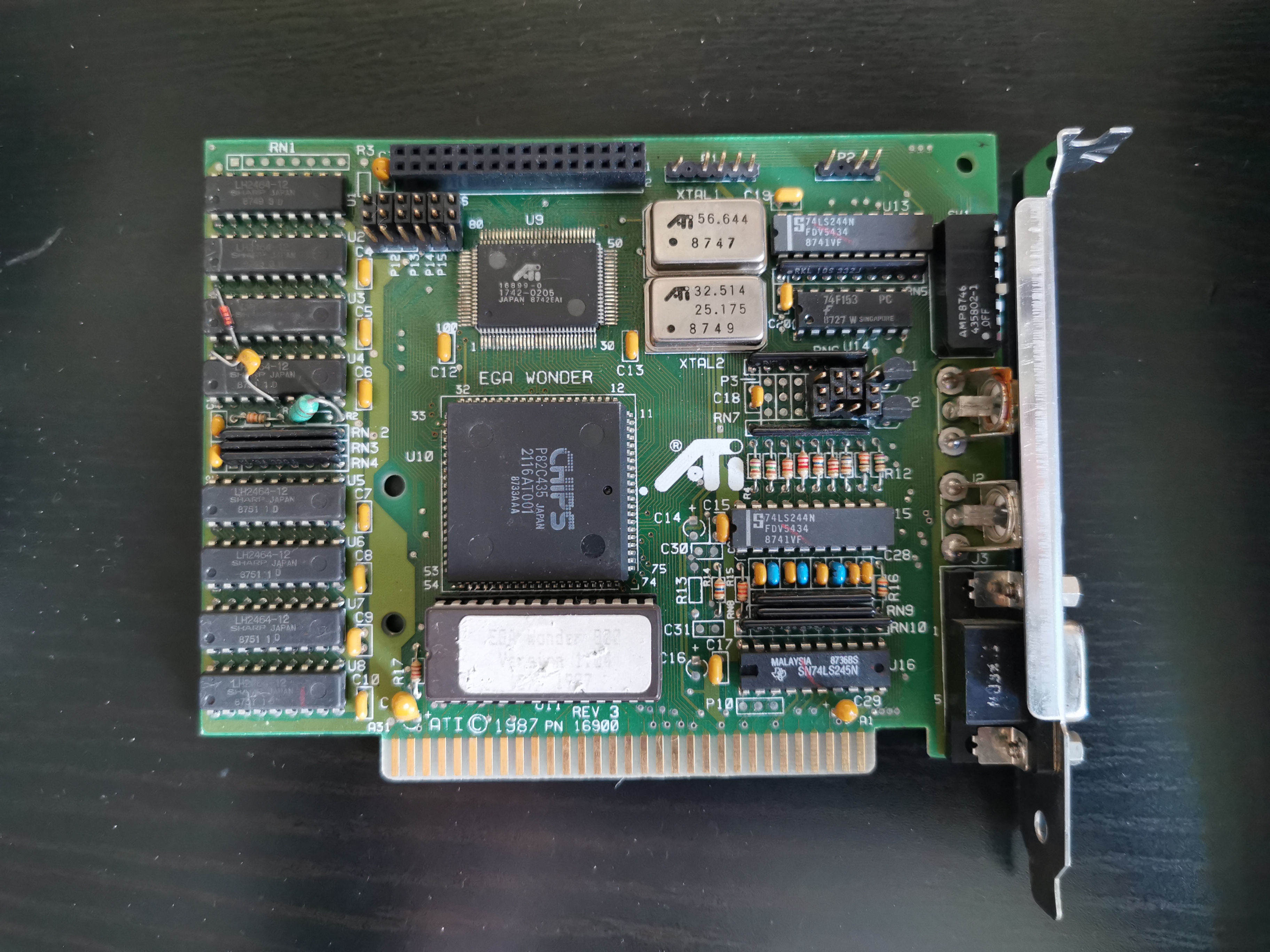

3. 1. ATI EGA Wonder (1987)



1987년 3월에 출시된 ATi EGA Wonder는 ATI16899-0 + CHIPS P86C435 칩셋을 사용했다.[8] CGA, 허큘리스 모노, EGA 그래픽 모드를 지원하며, IBM MDA, CGA 및 EGA 디스플레이와 호환되었다. 디스플레이 모드는 DIP 스위치로 선택할 수 있었다.[8]

IBM 5155 휴대용과 같은 기기를 위한 내부 컴포지트 비디오 포트를 제공했으나, 플랜트로닉스 모드, 단일 페이지 허큘리스 모드, 컴포지트 출력 지원은 제거되었다.[8] 256kb DRAM을 탑재했으며, 8비트 PC/XT 버스 포트를 사용했다.[8] 출시 당시 권장 소비자 가격은 399USD였다.[8]

  • ATi EGA Wonder
  • ATi EGA Wonder 800
  • ATi EGA Wonder 800+

3. 2. ATI EGA Wonder 480 (1988)

EGA Wonder 800의 비용 절감형 모델로, 점퍼, RCA 및 기능 커넥터가 제거되었다. 다른 BIOS를 사용했다.[9]

3. 3. ATI EGA Wonder 800 (1987)



1987년 3월에 출시된 ATi EGA Wonder는 멀티싱크 모니터가 필요했으며, 확장된 EGA 텍스트 및 그래픽 모드와 16색 VGA 모드를 지원했다.[10][11]

3. 4. ATI EGA Wonder 800+ (1988)



'''ATI EGA Wonder 800+'''는 VGA 포트가 없는 VGA Edge 모델을 다시 포장한 제품이다.[12][13] ATI 18800 칩셋을 사용했으며, 연결된 모니터 유형을 자동으로 감지할 수 있어 DIP 스위치가 더 이상 필요하지 않았다.

4. VGA 카드

ATI는 다양한 VGA 카드들을 출시했다. 주요 모델들은 다음과 같다.

모델명출시 연도특징
ATi VIP1987년CGA영어, 허큘리스, EGA영어, VGA 그래픽 지원, 9핀 TTL영어 및 15핀 아날로그 커넥터 제공
ATi VGA Wonder1988년SVGA 그래픽 모드 지원, 모니터 자동 감지 기능, 온보드 EEPROM 탑재
ATi VGA Edge 81988년VGA Wonder의 비용 절감형 모델
ATi VGA Wonder 161988년16비트 ISA 버스, 버스 마우스 커넥터 제공
ATi VGA Edge-161988년VGA Wonder-16의 비용 절감형 모델
ATi VGA Wonder+1990년VRAM 기반 카드에 필적하는 속도 제공
ATi VGA Integra1990년비용 절감 버전, 72Hz 주사율의 SVGA 그래픽 지원
ATi VGA Basic-161990년저가형 모델, 기본 60Hz VGA 모드 지원
ATi VGA Charger1991년VGA Basic-16과 유사, 512KB까지 업그레이드 가능
ATi VGA Wonder XL1991년 5월시에라 RAMDAC는 15비트 컬러 지원, 72Hz 수직 주사율 지원
ATi VGA Stereo·F/X1991년사운드 블라스터 1.5와 VGA 원더 XL 결합, "가짜" 스테레오 사운드 지원
ATi VGA Wonder XL241992년브룩트리 Bt481KPJ85 RAMDAC 포함, 하이 컬러 및 트루 컬러 그래픽 모드 지원
ATi VGA Wonder 10241992년OEM 비용 절감 버전


4. 1. ATI VIP or VGA Improved Performance (1987)

CGA영어, 허큘리스, EGA영어, VGA 그래픽을 지원했으며, 9핀 TTL영어 및 15핀 아날로그 커넥터를 제공했다.[14][15] 소프트센스(Softsense) 자동 모드 전환을 통해 MDA영어, CGA영어, EGA영어 및 VGA영어 디스플레이와 호환되었다(DIP 스위치 선택 가능). 256KB DRAM을 탑재했고, 8비트 PC/XT 버스를 지원했다. 권장 소비자 가격은 449USD였고, 컴팩 확장 모듈은 99USD였다.

4. 2. ATI VGA Wonder (1988)

ATI VGA Wonder는 1988년에 출시되었다.[1] ATI 18800 칩셋을 사용했으며, SVGA 그래픽 모드를 지원한다.[1] 모니터 자동 감지 기능(스위치리스 설정)과 설정 정보 저장을 위한 온보드 EEPROM을 탑재했다.[1] 256KB 또는 512KB DRAM, 8비트 PC/XT 버스 포트를 사용했다.[1]

4. 3. ATI VGA Edge 8

VGA 원더의 비용 절감형 모델이다.[1] 256kB DRAM을 탑재했다.[1]

4. 4. ATI VGA Wonder-16 (1988)

VGA Wonder 16은 더 넓은 버스(16비트 ISA)를 통해 속도 향상을 제공했으며, 버스 마우스 커넥터를 제공했다.[18] 256kB 또는 512kB DRAM을 장착했고, 16비트 PC/AT 버스(ISA) 및 8비트와 호환되는 포트를 제공했다.[18] 권장 소비자가격은 각각 499USD 또는 699USD였다.[18]

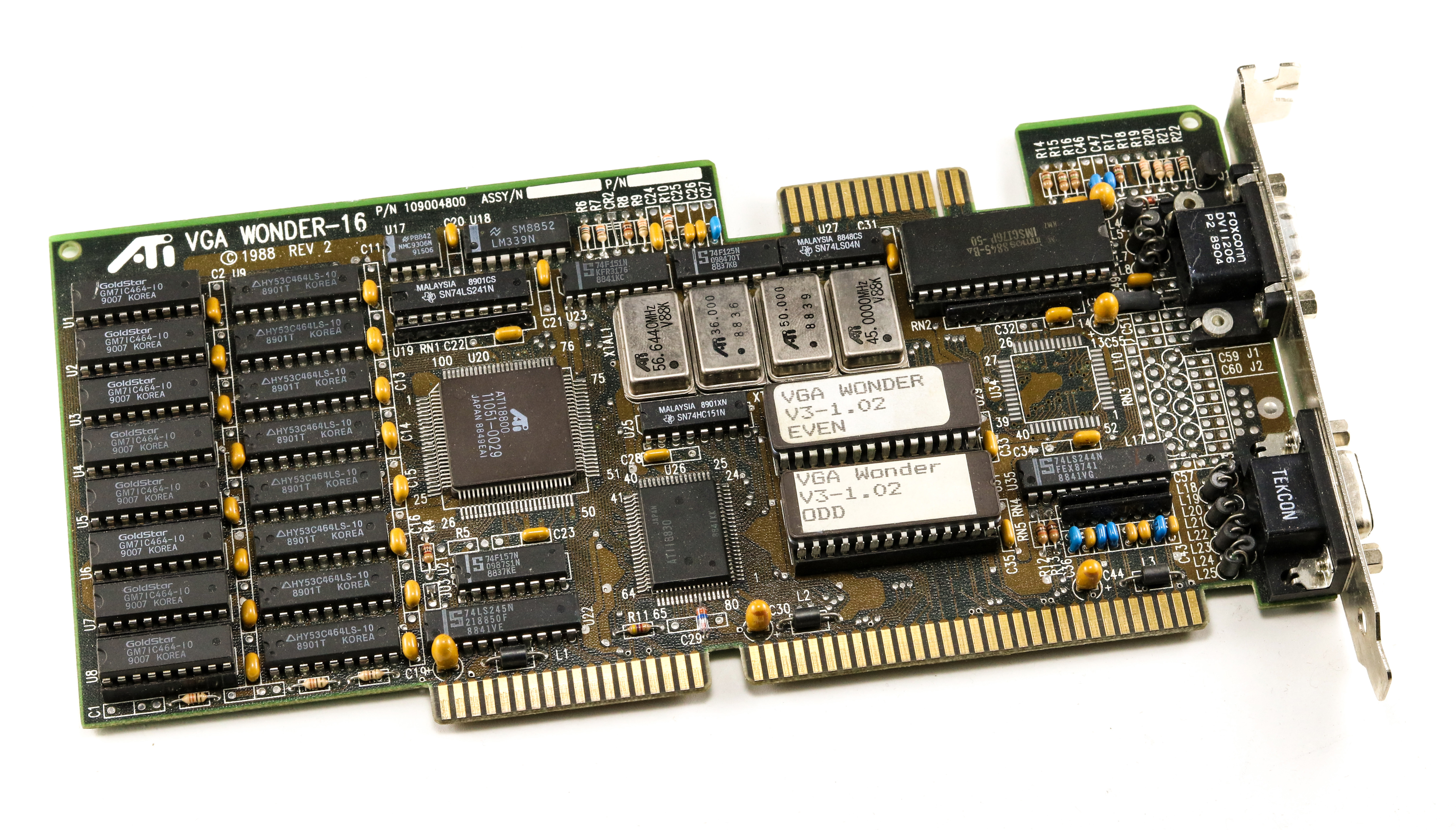

ATi VGA Wonder 16

4. 5. ATI VGA Edge-16

VGA 원더-16(VGA Wonder-16)의 비용 절감형 모델이다.[1] 버스 마우스 커넥터 및 디지털 TTL 출력이 없다.[1] 256KB DRAM을 장착했으며 512KB로 확장할 수 없다.[1]

4. 6. ATI VGA Wonder+ (1990)

ATI VGA Wonder+는 새로운 칩셋을 기반으로 VRAM 기반 카드에 필적하는 속도를 제공했다.[19] 사용된 칩셋은 ATI 28800-2, -4 또는 -5였다.[19] 듀얼 페이지 모드 메모리 접근, 동적 CPU/CRT 인터리빙 기능을 제공했으며,[19] 256KB 또는 512KB DRAM을 장착했다.[19]

ATI VGA Wonder+

4. 7. ATI VGA Integra (1990)

ATI 28800 ASIC 기반의 비용 절감 버전으로, 버스 마우스 커넥터가 없다. 표면 실장형 BIOS 및 RAMDAC을 갖춘 훨씬 작은 PCB를 사용했으며, 72Hz 주사율의 SVGA 그래픽과 512KB DRAM을 지원한다.

4. 8. ATI VGA Basic-16 (1990)

ATI VGA Basic-16은 1990년에 출시된 저가형 모델이다. VGA 인테그라와 유사한 PCB 레이아웃을 가졌지만, 더 저렴한 RAMDAC을 사용했다.[1] 1987년 IBM VGA 표준의 기본 60Hz VGA 모드만 지원하며, 256kB DRAM이 장착되어 있고 업그레이드는 불가능하다.[1]

4. 9. ATI VGA Charger (1991)

VGA Basic-16과 유사하지만 512KB까지 업그레이드 가능했다.[1]

4. 10. ATI VGA Wonder XL (1991)

ATI VGA Wonder XL은 1991년 5월에 출시되었다.[1] 시에라 RAMDAC는 해상도에서 72Hz, 해상도에서 60Hz로 15비트 컬러를 지원한다.[1] 화면 깜빡임이 없는 72Hz의 수직 주사율을 지원한다.[1] 256kB, 512kB 또는 1MB DRAM을 장착했다.[1] 원래 권장 소비자 가격은 각각 229USD, 349USD, 399USD였다.[1]

4. 11. ATI VGA Stereo·F/X

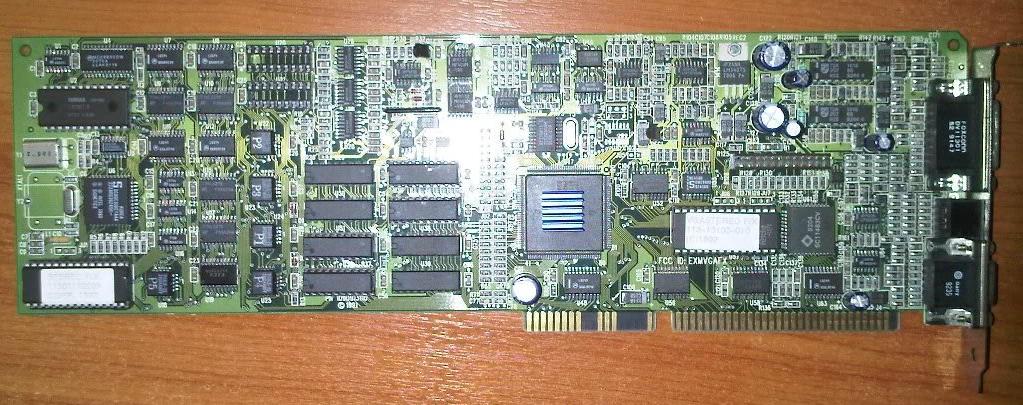

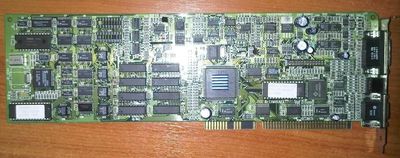

ATI VGA Stereo·F/X

  • 칩셋: ATI 28800[20]
  • 사운드 블라스터 1.5와 VGA 원더 XL을 결합하였다.[20]
  • "가짜" 스테레오 사운드를 지원하였다.[20]
  • 512kB 또는 1MB DRAM을 사용하였다.[20]

4. 12. ATI VGA Wonder XL24 (1992)

브룩트리 Bt481KPJ85 RAMDAC을 포함하여 하이 컬러 및 트루 컬러 그래픽 모드를 지원했다.[21] 512kB 또는 1MB DRAM을 사용했다.[21]

4. 13. ATI VGA Wonder 1024

ATI VGA Wonder 1024는 OEM 비용 절감 버전 시리즈이다.
