지포스

1. 개요

지포스는 1999년 엔비디아가 출시한 그래픽 카드 브랜드이다. 지포스는 개인용 컴퓨터의 기하 연산을 담당하는 최초의 GPU로, 256 시리즈부터 시작하여 FX, 6, 7, 8, 9, 100, 200, 300, 400, 500, 600, 700, 800M, 900, 10, 20, 16, 30, 40 시리즈까지 다양한 세대를 거치며 발전해 왔다. 지포스 MX 시리즈는 저가형 그래픽 카드 브랜드이며, 노트북용 GPU도 생산한다. 제품 이름은 접두사, 숫자, 접미사를 조합하여 성능과 등급을 나타내며, 다양한 운영체제를 위한 드라이버를 제공한다. 엔비디아는 Game Ready Driver와 Studio Driver를 제공하며, GeForce Experience와 Nvidia App과 같은 부가 기능도 제공한다.

2. 브랜드명의 기원

"지포스"라는 이름은 1999년 엔비디아가 주관한 "Name That Chip" 공모전에서 채택되었다. 당시 엔비디아는 RIVA TNT2의 후속 그래픽 보드 이름을 공모했고, 12,000명 이상의 후보 중 7명을 선발하여 RIVA TNT2 울트라를 상품으로 제공했다. 2002년 엔비디아의 수석 PR 관리자 브라이언 브루크는 Maximum PC에서 GeForce 256이 CPU의 부담을 덜어주기 위해 T&L 기하 연산을 계산하는 최초의 GPU였기 때문에 지포스는 원래 지오메트리 포스(Geometry Force)를 의미했다고 밝혔다.

3. 세대

엔비디아 지포스 시리즈는 1999년 지포스 256 출시 이후 현재까지 여러 세대를 거쳐 발전해왔다. 각 세대별 주요 특징과 출시 연도는 다음과 같다.

각 시리즈에 대한 자세한 내용은 해당 문서를 참조하면 된다.

3.1. 지포스 256 (1999)

엔비디아가 1999년 10월에 출시한 지포스 256은 'GPU'라는 용어를 처음 사용한 제품이다. 엔비디아의 수석 PR 관리자인 브라이언 브루크는 2002년에 지포스 256은 CPU의 부담을 덜어주기 위해 T&L 기하 연산을 계산하는 개인용 컴퓨터용 최초의 GPU였기 때문에 지포스는 원래 지오메트리 포스(Geometry Force)를 의미했다고 말했다. 이는 하드웨어 T&L (Transform & Lighting) 기능을 탑재하여 3D 그래픽 성능을 향상시켰음을 의미한다.

3.2. 지포스 2 시리즈 (2000)

2000년 3월에 출시된 최초의 지포스 2 (NV15)는 고성능 그래픽 칩이었다. 엔비디아는 파이프라인당 2개의 텍스처 프로세서 (4x2) 설계를 채택하여, 지포스 256에 비해 클럭당 텍스처 채우기 속도를 두 배로 늘렸다. 나중에 엔비디아는 지포스 256과 유사한 성능을 훨씬 저렴한 가격으로 제공하는 지포스 2 MX (NV11)를 출시했다. MX는 보급형 및 중급형 시장에서 뛰어난 가성비로 OEM PC 제조업체와 사용자 모두에게 인기가 있었다. 지포스 2 울트라는 이 시리즈의 고급 모델이었다.

3.3. 지포스 3 시리즈 (2001)

2001년 2월에 출시된 지포스 3(NV20)은 지포스 제품군과 소비자용 그래픽 가속기에 프로그래밍 가능한 버텍스 셰이더 및 픽셀 셰이더를 도입했다. 전반적인 성능과 셰이더 지원이 뛰어나 마니아들 사이에서 인기를 얻었지만, 중급 가격대에는 도달하지 못했다. 마이크로소프트의 Xbox 게임 콘솔용으로 개발된 NV2A는 지포스 3의 파생 제품이다.

3.4. 지포스 4 시리즈 (2002)

2002년 2월에 출시된 당시 최고급형인 지포스 4 Ti (NV25)는 대부분 지포스 3의 개선판이었다. 주요 개선 사항으로는 앤티앨리어싱 기능 향상, 메모리 컨트롤러 개선, 두 번째 정점 셰이더 추가, 클럭 속도 향상을 위한 제조 공정 크기 감소 등이 있었다. 지포스 4 제품군의 또 다른 구성원인 보급형 지포스 4 MX는 지포스 2를 기반으로 지포스 4 Ti의 일부 기능이 추가되었다. 이 제품은 시장의 보급형 부문을 겨냥했으며 픽셀 셰이더가 없었다. 이 모델들의 대부분은 AGP 4× 인터페이스를 사용했지만, 일부는 AGP 8×로 전환을 시작했다.

3.5. 지포스 FX 시리즈 (2003)

2003년에 출시된 지포스 FX(NV30)는 이전 제품에 비해 아키텍처가 크게 변경되었다. 이 GPU는 새로운 셰이더 모델 2 사양을 지원할 뿐만 아니라 이전 게임에서도 좋은 성능을 발휘하도록 설계되었다. 그러나 지포스 FX 5800 울트라와 같은 초기 모델은 부동 소수점 셰이더 성능이 저조하고 과도한 발열로 인해 악명 높은 2슬롯 냉각 솔루션이 필요했다. 이 시리즈의 제품은 지포스의 다섯 번째 세대이므로 5000 모델 번호를 사용하지만, 엔비디아는 "영화 같은 렌더링의 시작"을 보여주기 위해 지포스 5 대신 지포스 FX로 카드를 마케팅했다.

3.6. 지포스 6 시리즈 (2004)

2004년 4월에 출시된 지포스 6 (NV40)은 지포스 제품군에 셰이더 모델 3.0 지원을 추가하면서 이전 제품의 약한 부동 소수점 셰이더 성능을 개선했다. 또한, HDR 이미징을 구현했으며, SLI와 퓨어비디오 기능(통합 부분 하드웨어 MPEG-2, VC-1, 윈도우 미디어 비디오 및 H.264 디코딩 및 완전 가속화된 비디오 후처리)을 도입했다.

3.7. 지포스 7 시리즈 (2005)

2005년 6월에 출시된 7세대 지포스(G70/NV47)는 AGP 버스를 지원하는 마지막 엔비디아 비디오 카드 시리즈였다. 이 디자인은 지포스 6 시리즈의 개선된 버전으로, 주요 개선 사항은 파이프라인 확장 및 클럭 속도 증가였다. 지포스 7은 또한 새로운 투명도 수퍼샘플링 및 투명도 멀티샘플링 안티앨리어싱 모드(TSAA 및 TMAA)를 제공했는데, 이 새로운 안티앨리어싱 모드는 나중에 지포스 6 시리즈에서도 활성화되었다. 지포스 7950GT는 엔비디아 라인에서 AGP 인터페이스를 갖춘 최고 성능의 GPU를 특징으로 했다. 이 시기는 PCI-Express 인터페이스로의 전환이 시작된 때이기도 하다.

RSX Reality Synthesizer라고 불리는 7800 GTX의 128비트, 8개의 렌더 출력 장치(ROP) 변형은 소니 플레이스테이션 3의 주요 GPU로 사용된다.

3.8. 지포스 8 시리즈 (2006)

2006년 11월 8일에 출시된 8세대 지포스(원래 G80으로 불림)는 최초로 Direct3D 10을 완벽하게 지원하는 GPU였다. 90nm 공정으로 제조되었으며 새로운 테슬라 마이크로아키텍처를 기반으로 구축되어 통합 쉐이더 모델을 구현했다. 처음에는 8800GTX 모델만 출시되었으며, GTS 변형 모델은 제품 라인이 출시된 지 몇 달 후에 출시되었고, 8 시리즈에 미드레인지 및 OEM/메인스트림 카드가 통합되기까지 거의 6개월이 걸렸다. 65nm로 다이가 축소되었고, G80 설계를 개정한 G92라는 코드명으로 8800GS, 8800GT 및 8800GTS-512와 함께 8 시리즈에 구현되었으며, 이는 최초 G80 출시 후 거의 1년이 지난 2007년 10월 29일에 처음 출시되었다.

3.9. 지포스 9 시리즈 및 100 시리즈 (2008-2009)

지포스 9 시리즈의 첫 번째 제품은 2008년 2월 21일에 출시되었다. 초기 G92 출시 4개월도 채 되지 않아, 모든 9 시리즈 디자인은 기존 8 시리즈 후반 제품의 개정판이었다. 9800GX2는 듀얼 PCB 구성에서 최신 8800 카드에 사용되는 두 개의 G92 GPU를 사용했지만, 여전히 단일 PCI-익스프레스 16x 슬롯만 필요로 했다. 9800GX2는 각 GPU마다 하나씩, 두 개의 별도 256비트 메모리 버스를 사용했으며, 각각의 512MB 메모리는 카드의 전체 1GB 메모리에 해당한다 (칩의 SLI 구성으로 인해 GPU 간 프레임 버퍼 미러링이 필요함). 두 개의 칩을 사용하므로 256비트/512MB 구성의 메모리 성능이 사실상 절반으로 줄어든다. 최신 9800GTX는 단일 G92 GPU, 256비트 데이터 버스 및 512MB의 GDDR3 메모리를 갖추고 있었다.

출시 이전에 관계자들은 차세대 제품이 GPU 코어가 여전히 65nm 프로세스에서 제조되는 상태에서 1 TFLOPS에 가까운 처리 능력을 가지고 있다고 주장했으며, 엔비디아가 Direct3D 10.1의 중요성을 경시한다는 보고를 제외하고는 구체적인 정보가 알려지지 않았다. 2009년 3월, 몇몇 소식통은 엔비디아가 새로운 지포스 제품 시리즈, 즉 이름이 변경된 9 시리즈 부품으로 구성된 지포스 100 시리즈를 조용히 출시했다고 보도했다. 지포스 100 시리즈 제품은 개별 구매가 불가능했다.

3.10. 지포스 200 시리즈 및 300 시리즈 (2008-2009)

14억 개의 트랜지스터로 구성된 GT200 그래픽 프로세서(코드명 테슬라)를 기반으로 하는 200 시리즈는 2008년 6월 16일에 출시되었다. 차세대 지포스 시리즈는 시리즈 번호(예: 8 시리즈 카드의 8800)에 GTX 또는 GTS 접미사(다른 유사한 모델 중에서 '순위'를 표시하는 카드 이름 끝에 사용됨)를 붙인 다음 뒤에 260 및 280과 같은 모델 번호를 추가하는 방식으로 변경되었다. 이 시리즈는 65nm 다이에 새로운 GT200 코어를 탑재했다. 첫 번째 제품은 지포스 GTX 260과 더 비싼 지포스 GTX 280이었다. 지포스 310은 지포스 210의 리브랜딩으로 2009년 11월 27일에 출시되었다. 300 시리즈 카드는 200 시리즈의 DirectX 10.1 호환 GPU로 리브랜딩되었으며 개별 구매는 불가능했다.

3.11. 지포스 400 시리즈 및 500 시리즈 (2010)

페르미 아키텍처를 기반으로 하며, 1GB 이상의 GDDR5 메모리를 활용한 최초의 엔비디아 GPU였다. 2010년 4월 7일, 엔비디아는 코드명 GF100인 지포스 GTX 470 및 GTX 480을 출시했다. GTX 480은 출시 당시 가장 빠른 DirectX 11 카드였지만, 높은 전력 사용, 높은 온도, 그리고 제공되는 성능과 균형을 이루지 못하는 매우 큰 소음으로 인해 많은 비판을 받았다.

2010년 11월, 엔비디아는 향상된 GF100 아키텍처(GF110)를 기반으로 하는 새로운 플래그십 GPU인 GTX 580을 출시했다. 이 GPU는 이전 GTX 480보다 더 높은 성능, 더 적은 전력 사용, 발열 및 소음을 특징으로 하여 GTX 480보다 훨씬 좋은 평가를 받았다. 엔비디아는 나중에 단일 카드에 2개의 GF110 GPU를 포함하는 GTX 590도 출시했다.

3.12. 지포스 600 시리즈, 700 시리즈 및 800M 시리즈 (2012-2014)

2010년 9월, 엔비디아는 페르미 마이크로아키텍처의 후속작이 TSMC 28nm 제조 공정으로 제조된 케플러 마이크로아키텍처가 될 것이라고 발표했다. 이보다 앞서 엔비디아는 오크리지 국립 연구소의 타이탄 슈퍼컴퓨터에 사용하기 위해 최고급 GK110 코어를 공급하는 계약을 체결하여 GK110 코어 부족 현상을 겪었다. AMD가 2012년 초에 자체 연례 리프레시인 라데온 HD 7000 시리즈를 출시한 후, 엔비디아는 2012년 3월 지포스 600 시리즈의 출시를 시작했다. 원래 라인업의 중급형 세그먼트를 위해 설계된 GK104 코어는 플래그십 GTX 680이 되었다. 이는 페르미 아키텍처에 비해 성능, 발열 및 전력 효율성이 크게 향상되었으며 AMD의 플래그십 라데온 HD 7970과 거의 일치했다. 듀얼 GK104 GTX 690과 GK104 코어를 약간 축소하고 GTX 680과 성능이 매우 유사한 GTX 670이 곧 출시되었다.

엔비디아는 GTX 타이탄과 함께 GPU Boost 2.0을 출시했는데, 이는 사용자가 지정한 최대 팬 속도를 초과하지 않고 사용자가 설정한 온도 제한에 도달할 때까지 GPU 클럭 속도를 무기한으로 증가시킬 수 있게 해준다. 마지막 지포스 600 시리즈 출시는 AMD의 라데온 HD 7790 출시에 대응하여 GK106 코어를 기반으로 한 GTX 650 Ti BOOST였다. 2013년 5월 말, 엔비디아는 여전히 케플러 아키텍처를 기반으로 하지만 라인업의 최상위에 GK110 기반 카드를 갖춘 700 시리즈를 발표했다. GTX 780은 가격의 3분의 2로 거의 동일한 성능을 달성한 약간 축소된 타이탄이었다. 동일한 고급 레퍼런스 쿨러 설계를 특징으로 하지만 잠금 해제된 더블 정밀 코어가 없고 3 GB의 메모리가 장착되어 있었다.

동시에 엔비디아는 이전에 공개하지 않았던 케플러 아키텍처에 내장된 통합 H.264 인코더를 사용하는 화면 캡처 솔루션인 섀도우플레이를 발표했다. 이는 캡처 카드 없이 게임 플레이를 녹화하는 데 사용할 수 있으며, 소프트웨어 녹화 솔루션에 비해 성능 저하가 무시할 만하며, 이전 세대 지포스 600 시리즈 카드에서도 사용할 수 있었다. 그러나 섀도우플레이의 소프트웨어 베타는 여러 차례 지연되어 2013년 10월 말까지 출시되지 않았다. GTX 780 출시 1주일 후, 엔비디아는 GTX 770이 GTX 680의 리브랜드 제품이라고 발표했다. 곧이어 GTX 760이 출시되었는데, 이 또한 GK104 코어를 기반으로 하며 GTX 660 Ti와 유사했다. 2013년에는 더 이상 700 시리즈 카드가 출시되지 않았지만, 엔비디아는 케플러 아키텍처의 또 다른 기능으로, 2014년에 출시될 G-Sync 호환 모니터의 주사율을 동적으로 제어하여 테어링 및 저더를 방지할 수 있는 G-Sync를 언급했다. 그러나 10월에 AMD는 GTX 780보다 100달러 저렴한 R9 290X를 출시했다. 이에 대응하여 엔비디아는 GTX 780의 가격을 150달러 삭감하고, GTX 타이탄보다 훨씬 더 강력한 2880 코어 GK110 코어를 갖추고 오버클러킹을 개선하는 전원 공급 시스템의 향상과 함께 AMD의 새로운 출시에 앞선 GTX 780 Ti를 출시했다.

지포스 800M 시리즈는 케플러 아키텍처를 기반으로 하는 리브랜드된 700M 시리즈 부품과 최신 맥스웰 아키텍처를 기반으로 하는 일부 저가형 부품으로 구성된다.

3.13. 지포스 900 시리즈 (2014)

2013년 3월, 엔비디아는 케플러의 후속 제품이 맥스웰 마이크로아키텍처가 될 것이라고 발표했다. 2014년 9월에 GM10x 시리즈 칩과 함께 출시되었으며, OEM 및 저TDP 제품(데스크톱 GTX 750/750 Ti 및 모바일 GTX 850M/860M)의 새로운 전력 효율성 아키텍처 개선 사항을 강조했다. 그해 말에 엔비디아는 전력 사용자를 위해 GM20x 칩의 TDP를 높였으며, 데스크톱용 800 시리즈를 완전히 건너뛰고 900 시리즈 GPU를 출시했다.

이는 DVI-I를 통해 아날로그 비디오 출력을 지원하는 마지막 지포스 시리즈였다. 아날로그 디스플레이 어댑터는 존재하며 디지털 디스플레이 포트, HDMI, 또는 DVI-D (디지털)를 변환할 수 있다.

3.14. 지포스 10 시리즈 (2016)

파스칼 마이크로아키텍처를 기반으로 하며, GDDR5X, 통합 메모리, NVLink, 16비트 부동 소수점 연산 등 새로운 기술을 도입했다.

2014년 3월 엔비디아는 맥스웰의 후속 제품으로 파스칼 마이크로아키텍처를 발표했으며, 2016년 5월 6일에 발표되어 몇 주 후인 5월 27일과 6월 10일에 각각 출시되었다. 주요 개선 사항은 다음과 같다.

* 스트리밍 멀티프로세서(SM) 구조: 파스칼에서 SM은 128개의 CUDA 코어로 구성된다. (케플러는 192개, 페르미는 32개, 테슬라는 8개) GP100 SM은 두 개의 처리 블록으로 분할되며, 각 블록은 32개의 단정밀도 CUDA 코어, 명령어 버퍼, 워프 스케줄러, 2개의 텍스처 매핑 유닛 및 2개의 디스패치 유닛을 포함한다.
* GDDR5X 메모리: 10 Gbit/s 데이터 속도를 지원하는 새로운 메모리 표준 및 업데이트된 메모리 컨트롤러를 제공한다. 엔비디아 타이탄 X (및 타이탄 Xp), GTX 1080, GTX 1080 Ti 및 GTX 1060 (6GB 버전)만 GDDR5X를 지원한다. GTX 1070 Ti, GTX 1070, GTX 1060 (3GB 버전), GTX 1050 Ti, GTX 1050은 GDDR5를 사용한다.
* 통합 메모리: CPU와 GPU가 "페이지 마이그레이션 엔진"이라는 기술을 통해 시스템 메모리와 그래픽 카드 메모리에 모두 접근할 수 있는 메모리 아키텍처이다.
* NVLink: CPU와 GPU 사이, 그리고 여러 GPU 간의 고대역폭 버스로, PCI 익스프레스를 사용하는 것보다 훨씬 빠른 전송 속도(80~200 GB/s)를 제공한다.
* 16비트 부동 소수점 연산: 16비트(FP16) 연산은 32비트("단정밀도") 연산 속도의 두 배로 실행될 수 있으며, 64비트("배정밀도") 연산은 32비트 연산의 절반 속도로 실행된다.
* 제조 공정: 이전 TSMC 28nm 대신 더욱 발전된 TSMC 12nm 공정 노드를 사용한다.

3.15. 지포스 20 시리즈 및 16 시리즈 (2018-2019)

2018년 8월, 엔비디아는 파스칼 아키텍처의 후속 제품을 발표했다. 새로운 마이크로아키텍처의 이름은 시그래프(Siggraph) 2018 컨퍼런스에서 "튜링"으로 공개되었다. 이 GPU는 실시간 레이 트레이싱 지원 및 AI 추론 가속을 목표로 하며, 하드웨어에서 레이 트레이싱을 전용으로 처리할 수 있는 RT 코어를 특징으로 한다. DXR 확장을 통해 Microsoft DirectX 12를 지원한다. 엔비디아는 새로운 아키텍처가 이전 파스칼 아키텍처보다 최대 6배 빠르다고 주장한다. 볼타에서 도입된 텐서 코어는 AI 딥 러닝 가속화를 통해, 성능에 미치는 영향은 줄이면서 더 선명한 이미지를 제공하는 DLSS(딥 러닝 슈퍼 샘플링)를 활용할 수 있게 해준다. 또한 부동 소수점 데이터 경로와 병렬로 실행 가능한 정수 실행 유닛을 변경하고, 이전 세대에 비해 대역폭이 두 배로 늘어난 새로운 통합 캐시 아키텍처도 발표되었다.

새로운 GPU는 쿼드로 RTX 8000, 쿼드로 RTX 6000 및 쿼드로 RTX 5000으로 공개되었다. 고급형 쿼드로 RTX 8000은 4,608개의 CUDA 코어와 576개의 텐서 코어, 48GB의 VRAM을 갖추고 있다. 이후 게임스컴 기자 회견에서 엔비디아의 CEO 젠슨 황은 튜링 아키텍처를 사용할 새로운 지포스 RTX 시리즈인 RTX 2080 Ti, 2080 및 2070을 공개했다. 첫 번째 튜링 카드는 2018년 9월 20일에 소비자에게 배송될 예정이었다. 엔비디아는 2019년 1월 6일 CES 2019에서 RTX 2060을 발표했다.

2019년 7월 2일, 엔비디아는 RTX 2060, 2070 및 2080의 더 높은 사양 버전으로 구성된 20 시리즈 리프레시인 지포스 RTX 슈퍼 라인업을 발표했다. RTX 2070 및 2080은 단종되었다.

2019년 2월, 엔비디아는 지포스 16 시리즈를 발표했다. 이 시리즈는 지포스 20 시리즈와 동일한 튜링 아키텍처를 기반으로 하지만, 텐서 (AI) 및 RT (레이 트레이싱) 코어를 비활성화하여 이전 지포스 세대에 비해 더 높은 성능을 유지하면서 게이머에게 보다 저렴한 그래픽 카드를 제공한다.

RTX 슈퍼 리프레시와 마찬가지로, 엔비디아는 2019년 10월 29일에 GTX 1650 슈퍼 및 1660 슈퍼 카드를 발표하여 슈퍼가 아닌 카드를 대체했다.

2022년 6월 28일, 엔비디아는 저사양 게이머를 위한 GTX 1630 카드를 조용히 출시했다.

3.16. 지포스 30 시리즈 (2020)

엔비디아는 지포스 스페셜 이벤트를 통해 지포스 20 시리즈의 후속 제품으로 암페어 마이크로아키텍처를 기반으로 하는 30 시리즈를 공식 발표했다. 2020년 9월 1일에 열린 이 이벤트에서 RTX 3080 GPU는 9월 17일, RTX 3090 GPU는 9월 24일, RTX 3070 GPU는 10월 29일에 공식 출시될 것이라고 밝혔다.

가장 최신 GPU는 RTX 3090 Ti이다. 이는 암페어 마이크로아키텍처 기반 최고급형 엔비디아 GPU로, TSMC의 공급 부족으로 인해 삼성 8 nm 노드에서 제작된 완전히 언락된 GA102 다이를 사용한다. RTX 3090 Ti는 10,752개의 CUDA 코어, 336개의 텐서 코어 및 텍스처 매핑 유닛, 112개의 ROP, 84개의 RT 코어, 384비트 버스의 24GB GDDR6X 메모리를 갖추고 있다. RTX 2080 Ti와 비교하면, 3090 Ti는 6,400개 더 많은 CUDA 코어를 가진다.

글로벌 반도체 부족으로 인해, 30 시리즈는 높은 수요와 리셀러(스캘퍼)들로 인해 가격이 폭등하여 30 시리즈와 AMD RX 6000 시리즈의 GPU 가격이 급등하는 등 논란이 있었다.

3.17. 지포스 40 시리즈 (2022-현재)

--
2022년 9월 20일, 엔비디아는 에이다 러브레이스 아키텍처 기반의 지포스 40 시리즈 그래픽 카드를 발표했다. 이 그래픽 카드들은 엔비디아를 위해 맞춤 설계된 TSMC N4 공정 노드를 사용하여 제조된다.

지포스 40 시리즈는 다음과 같이 출시되었다:

RTX 4050과 같은 추가적인 40 시리즈 제품들이 2024~2025년에 출시될 예정이다.

RTX 4090은 현재(2023년) 주류 시장에서 주요 회사가 출시한 가장 빠른 칩으로 평가받는다. RTX 4090의 주요 특징은 다음과 같다:

* 약 16,384개의 CUDA 코어
* 2.2 / 2.5 GHz의 부스트 클럭
* 24 GB의 GDDR6X 메모리
* 384비트 메모리 버스
* 128개의 3세대 RT 코어
* 512개의 4세대 텐서 코어
* DLSS 3.0 지원
* 450W의 TDP

2024년 10월, RTX 4090은 RTX 50 시리즈 출시를 위한 생산 공간 확보를 위해 공식 단종되었다.

2023년, 미국 상무부는 특정 국가로의 엔비디아 RTX 4090 수출 제한을 시행했다. 이는 중국의 AI 개발을 늦추기 위한 조치였다. 이에 따라 중국 전용 RTX 4090D (Dragon)가 출시되었다. RTX 4090D는 14,592개의 CUDA 코어를 가진 AD102 다이를 특징으로 한다.

40 시리즈는 엔비디아가 20 시리즈 이후 처음으로 'Super' 변형 그래픽 카드를 다시 출시한 세대이며, 'Super'와 'Ti' 브랜드를 모두 결합한 첫 번째 세대이다.

4. 종류

지포스는 다양한 사용자와 요구에 맞춰 여러 종류의 제품군을 제공한다.

엔비디아는 1999년 지포스 256을 시작으로, 2022년 지포스 40 시리즈까지 다양한 세대의 지포스 제품을 출시했다.

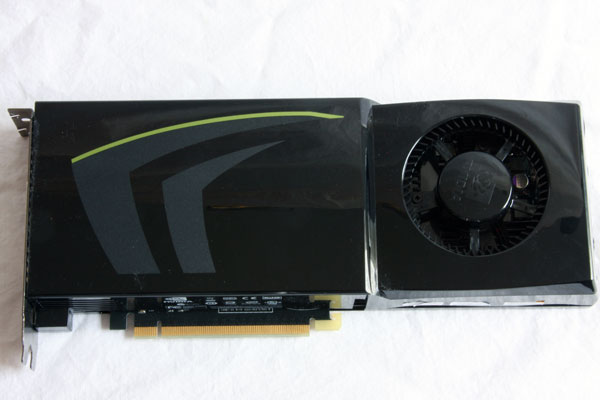

2008년에 출시된 지포스 200 시리즈는 지포스 시리즈의 10세대 제품군이다. 이전 세대인 G80/90 코어의 후속으로 개발되었으며, 65nm 공정의 GT200 또는 55nm 공정의 GT200b(GT206) 코어를 사용했다. 이후 엔비디아 GPU의 명명 규칙이 변경되면서, 제품명과 라인업이 복잡해졌다.

지포스 200 시리즈의 주요 제품은 다음과 같다.



* 지포스 210, GT 220: 40nm 공정 기반, DirectX 10.1 지원, 지포스 9400 GT/9500 GT 후속.
* GT 240: GDDR5 지원, 지포스 9600 GT 후속.
* GTS 240, GTS 250: G92b 코어, 9800 GTX+/9800 GT 클럭 향상 버전.
* GTX 260: GTX 280 코어 일부 비활성화.
* GTX 260 Rev.2: SP 수 증가(192개→216개), 55nm 버전 출시.
* GTX 275: 55nm GT200b(GT206) 칩, GTX 295 원칩 버전 성능.
* GTX 280: 싱글 칩, 지포스 9800 GX2와 동등한 성능, GPU 컴퓨팅에 특화.

* GTX 285: 55nm GT200b(GT206), GTX 280 클럭 향상, 소비 전력 감소.
* GTX 295: 55nm GT200b(GT206) 칩 2개 탑재, RADEON HD 4870 X2보다 빠른 성능.

4.1. 지포스 MX

엔비디아의 저가형 그래픽 카드 브랜드로, 지포스 256부터 지포스 4 시리즈까지 사용되었다.

지포스 MX (Geforce MX^영어)는 지포스 256에서 지포스 4 시리즈 사이의 저가형 그래픽 카드 상표이다. 초기의 지포스 제품은 컴퓨터 게임 시장에서 고가의 디자인으로 판매되었지만, 그 뒤에 제품의 낮은 가격대부터 고가 모델에 이르기까지 다양한 제품의 상표로 사용되었다. 예를 들면 지포스 256, 지포스 2 시리즈, 지포스 3 시리즈, 지포스 4 시리즈에 MX 모델이 채용되었다.

4.2. 모바일 GPU

지포스 2 시리즈 이후, 엔비디아는 지포스 Go 브랜드로 노트북 컴퓨터용 그래픽 칩셋을 다수 생산해 왔다. 이 칩셋들은 데스크톱 제품의 기능을 대부분 포함하며, 노트북 PC와 소형 데스크톱에서의 사용을 위해 낮은 전력 소비와 적은 발열에 최적화되었다.

지포스 8 시리즈부터 지포스 Go 브랜드는 중단되었고, 모바일 GPU는 지포스 GPU의 주력 제품에 통합되어 이름 뒤에 M이 붙었다. 2016년, 노트북 지포스 10 시리즈가 출시되면서 M 접미사가 삭제되고 데스크톱 및 노트북 GPU 제품 간의 브랜딩이 통일되었다. 이는 노트북 파스칼 GPU가 데스크톱 제품과 거의 동일한 성능을 제공했기 때문이다. 엔비디아는 2015년에 "데스크톱급" 노트북 GTX 980 GPU로 이를 테스트한 바 있다.

엔비디아가 이전에 보급형 데스크톱 GPU에 사용했던 지포스 MX 브랜드는 2017년 노트북용 지포스 MX150 출시와 함께 다시 사용되었다. MX150은 데스크톱 GT 1030과 동일한 파스칼 GP108 GPU를 기반으로 하며, 2017년 6월에 조용히 출시되었다.

4.3. 소형 폼 팩터 GPU

엔비디아는 일체형 데스크톱에 사용하기 위해 "소형 폼 팩터" 형식의 GPU를 출시했으며, 이 GPU들은 모바일 제품에 사용되는 'M'과 유사하게 'S'를 접미사로 사용한다.

4.4. 내장형 데스크톱 메인보드 GPU

엔포스 4부터 엔비디아는 메인보드 칩셋에 mGPU (메인보드 GPU)라고 불리는 온보드 그래픽 솔루션을 포함하기 시작했다. 엔비디아는 2009년에 이러한 mGPU를 포함한 엔포스 제품군을 중단했다.

이후, 엔비디아는 2009년에 인텔 아톰 CPU와 메인보드에 고정된 저가형 지포스 9 시리즈 GPU로 구성된 아이온 라인을 출시했다. 2010년에는 저가형 지포스 300 시리즈 GPU를 탑재한 업그레이드된 이온 2를 출시했다.

5. 제품 이름 지정 계획

지포스는 제품 이름에 접두사, 숫자, 접미사를 사용하여 제품의 등급과 성능을 나타낸다.

지포스 4 시리즈부터 지포스 9 시리즈까지는 아래와 같은 명명 체계가 사용되었다.

지포스 100 시리즈부터는 아래와 같이 제품 명명 체계가 변경되었다.

👆

좌우로 밀어서 보기

📌 열 고정 해제

그래픽 카드 카테고리	접두사	숫자 범위 (마지막 2자리)	가격대 (USD)	셰이더 수량	메모리 유형	메모리 버스 폭	메모리 크기	예시 제품
엔트리 레벨	접두사 없음, G, GT, GTX	00–45	< $100	< 25%	DDR2, DDR3, GDDR3, DDR4, GDDR5, GDDR6	25–50%	~25%	지포스 GT 420, 지포스 GT 1010, 지포스 GTX 1630
중급	GTS, GTX, RTX	50–65	$100–300	25–50%	GDDR3, GDDR5, GDDR5X, GDDR6	50–75%	50–100%	지포스 GTS 450, 지포스 GTX 960, 지포스 RTX 3050
하이엔드	GTX, RTX	70–95	> $300	50–100%	GDDR3, GDDR5, GDDR5X, GDDR6, GDDR6X	75–100%	75–100%	지포스 GTX 295, 지포스 GTX 1070 Ti, 지포스 RTX 2080 Ti

6. 그래픽 장치 드라이버

엔비디아는 윈도우, 리눅스, OS X, Solaris, FreeBSD 등 다양한 운영체제용 지포스 드라이버를 제공한다. 최신 버전은 엔비디아 웹사이트에서 다운로드할 수 있으며, 대부분의 리눅스 배포판은 자체 저장소에 포함하고 있다.

커뮤니티에서 제작한 자유-오픈 소스 드라이버는 엔비디아 공식 드라이버의 대안으로, 주로 리눅스용으로 개발되었다. 대표적인 오픈 소스 드라이버는 역공학으로 만들어진 누보(Nouveau)이다.

6.1. 공식 사유 드라이버

엔비디아는 자체 개발한 독점 드라이버를 제공하며, 윈도우, 리눅스, macOS 등 다양한 운영체제를 지원한다. 최신 버전은 엔비디아 웹사이트에서 다운로드할 수 있으며, 대부분의 리눅스 배포판은 자체 저장소를 통해 제공한다. 2014년 7월부터 엔비디아 지포스 드라이버는 EGL 인터페이스를 지원하여 웨이랜드와 호환된다. 벌컨 그래픽 API가 공개되었을 때 엔비디아는 이를 완벽하게 지원하는 드라이버를 출시했다.

엔비디아는 2014년부터 특정 비디오 게임 출시에 맞춰 최적화된 드라이버를 출시했으며, 2022년 4월에는 400개의 게임을 지원하는 150개의 드라이버를 출시했다.

2022년 5월, 엔비디아는 튜링 아키텍처 이상을 위한 부분적인 오픈 소스 드라이버를 출시할 것이라고 발표했다. 이 드라이버는 리눅스 배포판에 더 쉽게 포함될 수 있도록 설계되었다. 출시 당시 엔비디아는 이 드라이버를 소비자 GPU용으로는 알파 품질, 데이터센터 GPU용으로는 프로덕션 준비가 된 것으로 간주했다. OpenGL, 벌컨, CUDA를 포함한 사용자 공간 구성 요소는 여전히 독점 상태로 유지된다.

엔비디아 드라이버의 라이선스는 리버스 엔지니어링 및 복사를 금지하며, 보증 및 책임을 부인하는 조항을 포함한다. 2016년부터 지포스 라이선스에는 엔비디아가 사용자 시스템에 대한 비개인 식별 정보를 수집하고 업데이트할 수 있다는 내용이 명시되어 있다. 또한, 개인 정보 보호 정책에는 제3자 온라인 광고 네트워크 및 소셜 미디어 회사가 정보를 수집하는 것을 허용하며, 수집된 정보를 결합할 수 있다고 명시되어 있다.

소프트웨어는 사용자 시스템을 최적화하도록 구성되며, 라이선스에는 엔비디아가 변경 사항으로 인해 발생하는 시스템 손상이나 데이터 손실에 대해 책임을 지지 않는다고 명시되어 있다.

6.2. 서드파티 자유-오픈 소스

커뮤니티에서 제작한 자유-오픈 소스 드라이버는 엔비디아에서 출시한 드라이버의 대안으로 존재한다. 주로 리눅스용으로 개발되었지만, 다른 운영 체제에도 적용될 수 있다. 가장 대표적인 드라이버는 역공학을 통해 만들어진 nouveau이다. 엔비디아는 누보 드라이버에 코드를 제공했지만, 추가적인 장치 드라이버 지원은 하지 않겠다고 밝혔다.

자유-오픈 소스 드라이버는 지포스 카드에서 사용 가능한 기능 중 상당 부분을 지원한다. 그러나 2014년 1월 기준으로 누보 드라이버는 GPU 및 메모리 클럭 주파수 조정, 동적 전원 관리 기능을 지원하지 않았다. 또한, 여러 벤치마크에서 엔비디아의 독점 드라이버가 누보보다 더 나은 성능을 보였다. 하지만 2014년 8월 및 Linux 커널 메인라인 버전 3.16부터 엔비디아의 기여로 GPU 및 메모리 클럭 주파수 조정 기능이 부분적으로 구현되었다.

6.2.1. 라이선스 및 개인정보보호 문제

지포스 라이선스는 리버스 엔지니어링 및 복사를 제한하고, 보증 및 책임을 부인하는 조항을 포함한다.

2016년부터 적용된 지포스 라이선스에 따르면, 엔비디아는 "소프트웨어 사용을 위해 고객 시스템에 접근하여 개인 식별이 불가능한 정보를 수집, 업데이트 및 구성"할 수 있다. 엔비디아의 개인 정보 보호 정책은 "현재 브라우저에서 설정한 '추적 금지' 신호에 응답할 수 없다"고 명시하며, "제3자 온라인 광고 네트워크 및 소셜 미디어 회사에서 정보를 수집하도록 허용"하고, "수집한 개인 정보를 [쿠키 및 비콘] 기술을 통해 수집된 브라우징 및 추적 정보와 결합"할 수 있다고 밝히고 있다.

또한, 소프트웨어는 사용자 시스템을 최적화하도록 구성되며, 라이선스는 "엔비디아가 소프트웨어를 통해 시작된 시스템 구성, 애플리케이션 설정, 환경 변수, 레지스트리, 드라이버, BIOS 등 시스템 속성 변경으로 인해 발생하는 손상이나 손실(데이터 또는 접근 손실 포함)에 대해 책임을 지지 않는다"고 명시한다.

6.3. GeForce Experience

GeForce Experience는 엔비디아 섀도플레이를 포함한 여러 도구가 포함된 프로그램이다.

2019년 3월 26일 보안 업데이트 이전에는 심각한 보안 취약점으로 인해 사용자들이 원격 코드 실행, 서비스 거부 공격, 권한 상승 공격에 취약했다. 새 드라이버를 설치할 때 GeForce Experience는 사용자에게 선택권을 주지 않고 60초 카운트다운 후 시스템을 강제로 다시 시작할 수 있었다.

2024년 11월 12일, 이 애플리케이션은 버전 1.0으로 출시된 새로운 Nvidia App으로 공식적으로 대체되었다.

6.4. Nvidia App

Nvidia App은 GeForce Experience와 Nvidia 제어판을 모두 대체하기 위한 프로그램이다. 2024년 8월 현재, 베타 버전이며 Nvidia 웹사이트에서 다운로드할 수 있다.

새로운 기능으로는 개편된 사용자 인터페이스, 새로운 게임 내 오버레이, 120fps의 ShadowPlay 지원, AI 기반 게임 내 필터인 RTX HDR 및 RTX Dynamic Vibrance가 포함되어 있다. RTX HDR은 모든 DirectX 9 (및 이후 버전) 또는 Vulkan 게임에서 HDR을 활성화하고, RTX Dynamic Vibrance는 색상 채도를 높여준다.

Nvidia App은 또한 정기적인 하드웨어 검사를 기반으로 GPU의 클럭 속도를 조정하여 최적의 성능을 보장하는 자동 튜닝 기능을 제공한다. Nvidia에 따르면, 이 기능은 GPU에 어떠한 손상도 일으키지 않으며 보증을 유지한다. 하지만 불안정성 문제를 일으킬 수 있다. 이 기능은 2021년에 출시된 GeForce Experience의 "자동 튜닝 활성화" 옵션과 유사하지만, 이는 정기적으로 GPU의 클럭 속도를 조정하지 않는 일회성 오버클럭킹 기능이라는 차이점이 있다.
