패튼 전차
1. 개요
패튼 전차는 제2차 세계 대전 영웅 조지 S. 패튼 장군의 이름을 따서 명명된 일련의 미국 주력 전차 시리즈를 지칭한다. M46, M47, M48, M60의 4가지 모델이 있으며, M46과 M47은 90mm 주포를 장착했고, M60은 105mm 주포를 사용하여 화력을 강화했다. 대한민국 육군은 M48A5K를 주력으로 운용했으나, 북한 전차에 비해 성능이 열세여 K2 흑표 전차로 교체될 예정이다.
패튼 전차
기본 정보
이미지 준비중입니다.
M48A5
| 종류 | 주력전차 |
|---|---|
| 개발 국가 | 미국 |
개발 및 생산
| 개발사 | 포트 녹스 크라이슬러 |
|---|---|
| 생산 기간 | 1952년~1959년 (M48) |
| 생산 대수 | 약 11,703대 (미국) |
| 파생형 | M48 M48A1 M48A2 M48A3 M48A5 M67 화염방사전차 |
제원 (M48A5)
| 중량 | 49톤 |
|---|---|
| 전장 | 8.68m (포신 포함) |
| 전폭 | 3.63m |
| 전고 | 3.1m |
| 승무원 | 4명 (차장, 포수, 장전수, 운전병) |
| 주무장 | 105mm M68 강선포 |
| 부무장 | 12.7mm M2HB 기관총 1정 7.62mm M60 기관총 1정 |
| 엔진 | AVDS-1790-2C 디젤 엔진 |
| 마력 | 750마력 |
| 최고 속도 | 48km/h |
| 항속 거리 | 500km |
운용
| 운용 국가 | |
|---|---|
| 사용된 전쟁 | 베트남 전쟁 욤 키푸르 전쟁 레바논 내전 인도-파키스탄 전쟁 걸프 전쟁 이라크 전쟁 |
기타
| 별명 | 패튼 |
|---|
📚 더 읽어볼만한 페이지
-
튀르키예의 전차 -
알타이 전차
알타이 전차는 터키의 "국가 전차 제조 계획"에 따라 개발된 주력 전차로, K2 흑표 전차의 기술 지원을 받아 120mm 활강포, 복합 장갑, 능동 방호 시스템 등을 갖추고 있으며, 초기 양산 모델은 한국산 파워팩을 탑재하고 향후 터키 자체 개발 파워팩으로 교체될 예정이다. -
이란의 전차 -
T-72
T-72는 소련에서 T-64 전차의 문제점을 개선하고 대량 생산을 위해 개발된 주력 전차로, 125mm 활강포와 자동 장전 장치를 탑재하여 화력을 강화하고 승무원 수를 줄였으며, 바르샤바 조약 기구 국가들에서 널리 사용되고 여러 파생형이 개발, 수출되었다. -
이란의 전차 -
카라 (전차)
카라르는 2017년 공개된 이란의 주력 전차로, 자체 개발을 통해 125mm 활강포, 복합 장갑, 능동 방호 시스템 등을 갖추고 있으며 러시아 T-90MS 전차와 유사하다는 평가를 받는다. -
미국의 전차 -
M47 패튼
M47 패튼은 한국 전쟁 중 개발된 미국의 중형전차로, M46 차체에 T42 포탑을 장착하고 90mm 주포와 향상된 장갑을 갖춘 강력한 화력을 자랑하며, 여러 NATO 국가에 배치되어 다양한 전투에 참전하고 개량되어 운용되다 퇴역했다. -
미국의 전차 -
M1 에이브럼스
M1 에이브럼스는 제너럴 다이내믹스 랜드 시스템스에서 생산하는 미국의 주력 전차로, 1980년 미 육군에 처음 도입된 이후 지속적인 개량을 거쳐 다양한 화력과 방어력을 제공하며 여러 국가에서 운용되고 실전에서 성능을 입증했다.
목차
2. 패튼 전차 시리즈
제2차 세계 대전의 영웅 조지 S. 패튼 장군의 이름을 따서 명명된 패튼 전차 시리즈는 M46 패튼, M47 패튼, M48 패튼, M60 패튼으로 구성된다.
| M46 | M47 | M48 | M60 | |
|---|---|---|---|---|
| 그림 | -- | |||
| 세대 | 제1세대 | 제2세대 | ||
| 전장 (m) | 8.48 | 8.51 | 9.30 | 9.309 |
| 전폭 (m) | 3.51 | 3.65 | 3.60 | |
| 전고 (m) | 3.18 | 3.35 | 3.10 | 3.30 |
| 중량 (t) | 44 | 46 | 49 | 52 |
| 주포 | 50구경 90mm 라이플포 | 50구경 90mm 라이플포 | 43구경 90mm 라이플포 (A1-A3) 51구경 105mm 라이플포 (A5) | 51구경 105mm 라이플포 |
| 부무장 | 12.7mm 중기관총 M2×1 7.62mm 기관총 M1919A4×1 | 12.7mm 중기관총 M2×1 7.62mm 기관총 M73×1 (A1-A3) 7.62mm 기관총 M60E2×1 (A5 초기) 7.62mm 기관총 M240C×1 (A5 후기) | 12.7mm 중기관총 M85×1 7.62mm 기관총 M73/M60E2×1 (A1) 7.62mm 기관총 M240×1 (A1RISE/A3) | |
| 엔진 | 공랭식 4행정 V형 12기통 가솔린 | 공랭식 4행정 V형 12기통 트윈터보차저 가솔린 (A1/A2) 트윈터보차지드・디젤 (A3/A5) | 공랭식 4행정 V형 12기통 트윈 터보차지드 디젤 | |
| 최대 출력 | 810 hp | 810 hp (가솔린) / 750 hp (디젤) | 750 hp | |
| 최고 속도 | 48 km/h | |||
| 현가 방식 | 토션 바 | |||
| 승무원 | 5명 | 4명 | ||
| 장전 방식 | 수동 | |||

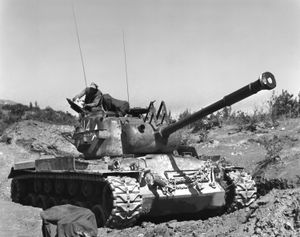

2.1. M46 패튼
M46 패튼은 M26 퍼싱 전차를 기반으로 개량된 전차로, 한국 전쟁 초기 미군의 주력 전차로 활약했다.

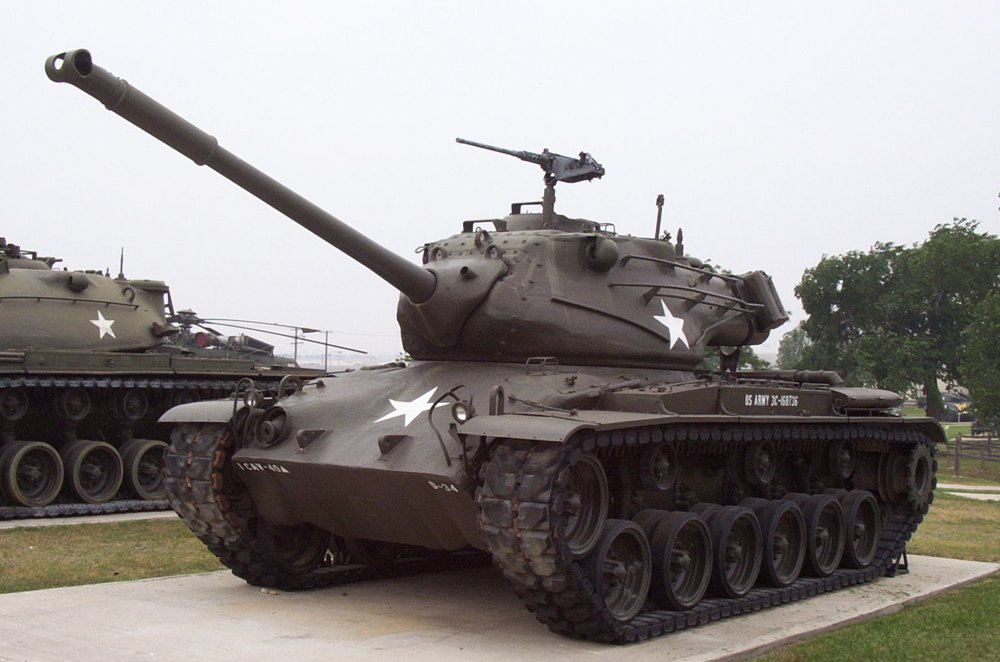

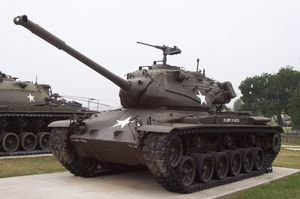

2.2. M47 패튼
M47 패튼은 M46 패튼의 차체를 기반으로 새로운 포탑을 탑재한 전차이다.

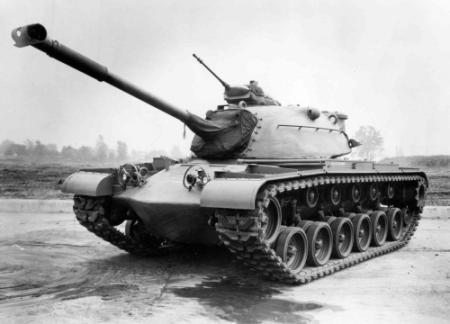

2.3. M48 패튼
M48 패튼은 M47 패튼을 대폭 개량한 전차로, 1950년대부터 1990년대까지 미군의 주력 전차로 활약했다. 대한민국 육군도 M48 패튼을 도입하여 운용했으며, 팀 스피리트 훈련 등에서 활약했다.
| 항목 | 내용 |
|---|---|
| 그림 | -- |
| 세대 | 제1세대 |
| 전장 | 9.30 m |
| 전폭 | 3.65 m |
| 전고 | 3.10 m |
| 중량 | 49 t |
| 주포 | 43구경 90mm 라이플포 (A1-A3) 51구경 105mm 라이플포 (A5) |
| 부무장 | 12.7mm 중기관총 M2×1 7.62mm 기관총 M73×1 (A1-A3) 7.62mm 기관총 M60E2×1 (A5 초기) 7.62mm 기관총 M240C×1 (A5 후기) |
| 엔진 | 공랭식 4행정 V형 12기통 트윈터보차저 가솔린 (A1/A2) 트윈터보차지드・디젤 (A3/A5) |
| 최대 출력 | 810 hp (가솔린) / 750 hp (디젤) |
| 최고 속도 | 48 km/h |
| 현가 방식 | 토션 바 |
| 승무원 | 4명 |
| 장전 방식 | 수동 |
2.3.1. 대한민국 육군의 M48 패튼
--
--
2.4. M60 패튼
M60 패튼은 M48 패튼의 설계를 기반으로 개발되었으며, 51구경 105mm 라이플포를 탑재하여 화력을 강화한 2세대 전차이다.
| 항목 | 내용 |
|---|---|
| 그림 | |
| 세대 | 제2세대 |
| 전장 | 9.309 m |
| 전폭 | 3.60 m |
| 전고 | 3.30 m |
| 중량 | 52 t |
| 주포 | 51구경 105mm 라이플포 |
| 부무장 | 12.7mm 중기관총 M85×1 7.62mm 기관총 M73/M60E2×1 (A1) 7.62mm 기관총 M240×1 (A1RISE/A3) |
| 엔진 | 공랭식 4행정 V형 12기통 트윈 터보차지드 디젤 |
| 최대 출력 | 750 hp |
| 최고 속도 | 48 km/h |
| 현가 방식 | 토션 바 |
| 승무원 | 4명 |
| 장전 방식 | 수동 |
3. 패튼 전차 비교
--
--
패튼 전차 시리즈는 M46 패튼, M47 패튼, M48 패튼, M60 패튼으로 이어지며, 세대가 바뀜에 따라 성능이 향상되었다. 각 전차는 주포, 엔진, 장갑 등에서 차이를 보인다.
| M46 | M47 | M48 | M60 | |
|---|---|---|---|---|
| 그림 | -- | |||
| 세대 | 제1세대 | 제2세대 | ||
| 전장 | 8.48 m | 8.51 m | 9.30 m | 9.309 m |
| 전폭 | 3.51 m | 3.65 m | 3.60 m | |
| 전고 | 3.18 m | 3.35 m | 3.10 m | 3.30 m |
| 중량 | 44 t | 46 t | 49 t | 52 t |
| 주포 | 50구경 90mm 라이플포 | 50구경 90mm 라이플포 | 43구경 90mm 라이플포 (A1-A3) 51구경 105mm 라이플포 (A5) | 51구경 105mm 라이플포 |
| 부무장 | 12.7mm 중기관총 M2×1 7.62mm 기관총 M1919A4×1 | 12.7mm 중기관총 M2×1 7.62mm 기관총 M73×1 (A1-A3) 7.62mm 기관총 M60E2×1 (A5 초기) 7.62mm 기관총 M240C×1 (A5 후기) | 12.7mm 중기관총 M85×1 7.62mm 기관총 M3/M60E2×1 (A1) 7.62mm 기관총 M240×1 (A1RISE/A3) | |
| 엔진 | 공랭식 4행정 V형 12기통 가솔린 | 공랭식 4행정 V형 12기통 트윈터보차저 가솔린 (A1/A2) 트윈터보차지드・디젤 (A3/A5) | 공랭식 4행정 V형 12기통 트윈 터보차지드 디젤 | |
| 최대 출력 | 810 hp | 810 hp (가솔린) / 750 hp (디젤) | 750 hp | |
| 최고 속도 | 48 km/h | |||
| 현가 방식 | 토션 바 | |||
| 승무원 | 5명 | 4명 | ||
| 장전 방식 | 수동 | |||
3.1. 성능 비교
| M46 | M47 | M48 | M60 | |
|---|---|---|---|---|
| 그림 | -- | |||
| 세대 | 제1세대 | 제2세대 | ||
| 전장 | 8.48 m | 8.51 m | 9.30 m | 9.309 m |
| 전폭 | 3.51 m | 3.65 m | 3.60 m | |
| 전고 | 3.18 m | 3.35 m | 3.10 m | 3.30 m |
| 중량 | 44 t | 46 t | 49 t | 52 t |
| 주포 | 50구경 90mm 라이플포 | 50구경 90mm 라이플포 | 43구경 90mm 라이플포 (A1-A3) 51구경 105mm 라이플포 (A5) | 51구경 105mm 라이플포 |
| 부무장 | 12.7mm 중기관총 M2×1 7.62mm 기관총 M1919A4×1 | 12.7mm 중기관총 M2×1 7.62mm 기관총 M73×1 (A1-A3) 7.62mm 기관총 M60E2×1 (A5 초기) 7.62mm 기관총 M240C×1 (A5 후기) | 12.7mm 중기관총 M85×1 7.62mm 기관총 M3/M60E2×1 (A1) 7.62mm 기관총 M240×1 (A1RISE/A3) | |
| 엔진 | 공랭식 4행정 V형 12기통 가솔린 | 공랭식 4행정 V형 12기통 트윈터보차저 가솔린 (A1/A2) 트윈터보차지드・디젤 (A3/A5) | 공랭식 4행정 V형 12기통 트윈 터보차지드 디젤 | |
| 최대 출력 | 810 hp | 810 hp (가솔린) / 750 hp (디젤) | 750 hp | |
| 최고 속도 | 48 km/h | |||
| 현가 방식 | 토션 바 | |||
| 승무원 | 5명 | 4명 | ||
| 장전 방식 | 수동 | |||
