EEPROM

3. EEPROM의 작동 원리 및 구조

EEPROM은 인터페이스에 따라 직렬 버스와 병렬 버스로 나뉜다.

• 직렬 버스는 보통 SPI, I²C, 1-Wire 인터페이스를 사용하며 8핀 패키지로 구성된다. 동작에는 OP-Code, 주소, 데이터의 3단계가 필요하다.
• 병렬 버스는 보통 8비트 데이터 버스를 사용하며 칩 셀렉트와 쓰기 방지 핀을 가지고 있다. 단순하고 빠르게 작동하지만 크기가 크고 핀 수(32개 이상)가 많다.

3. 1. 작동 원리

4. 종류 및 인터페이스

EEPROM은 인터페이스에 따라 직렬 버스와 병렬 버스로 나뉜다. 직렬 버스는 SPI, I²C, 원-와이어 등의 인터페이스를 사용하며 8핀 패키지로 구성되는 경우가 많다. 병렬 버스는 8비트 데이터 버스를 사용하며 칩 선택 및 쓰기 방지 핀을 가지고 있어 단순하고 빠르게 작동하지만, 크기가 크고 핀 수가 32개 이상으로 많다는 단점이 있다. EEPROM은 모뎀, 비디오 카드, 메인보드, SCSI 컨트롤러 등에서 사용된다.

4. 1. 직렬 버스

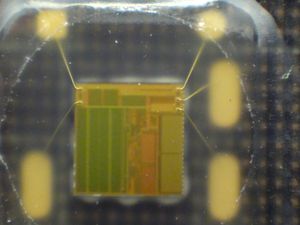

5. 응용 분야

EEPROM은 모뎀, 비디오 카드, 메인보드, SCSI 컨트롤러 등에서 설정 정보를 저장하는 데 사용된다. 모뎀의 경우 사용자가 AT 명령으로 설정한 상태가 전원이 꺼졌다 켜진 후에도 유지되는데, 이는 EEPROM이 그 상태를 저장하기 때문이다. 대부분의 비디오 카드, 메인보드, SCSI 컨트롤러 등에서 점퍼 없이 설정 상태를 저장하기 위해 EEPROM을 사용한다.

실시간 시계, 디지털 가변 저항, 디지털 온도 센서 등과 같은 제품에는 정전 시 사용 가능한 교정 정보 또는 기타 데이터를 저장하기 위해 소량의 EEPROM이 사용될 수 있다.

또한 외부 및 내부 플래시 메모리를 사용하기 전에 비디오 게임 카트리지에서 게임 진행 상황과 구성을 저장하는 데 사용되었다.

6. 한계 및 보안

6. 1. 한계

6. 2. 보안

7. 관련 기술

플래시 메모리는 EEPROM의 후속 기술이다. 업계에서는 EEPROM이라는 용어를 바이트 단위로 지울 수 있는 메모리에 사용하고, 블록 단위로 지울 수 있는 플래시 메모리와 구분하는 관례가 있다. EEPROM은 동일한 용량의 플래시 메모리보다 더 많은 다이 면적을 차지하는데, 이는 각 셀이 일반적으로 읽기, 쓰기 및 지우기 트랜지스터가 필요하지만 플래시 메모리의 지우기 회로는 대규모 셀 블록(일반적으로 512×8)에서 공유되기 때문이다.^[43]

FeRAM 및 MRAM과 같은 새로운 비휘발성 메모리 기술은 일부 응용 분야에서 EEPROM을 천천히 대체하고 있지만, 가까운 미래에는 EEPROM 시장의 작은 부분을 차지할 것으로 예상된다.^[43]

8. EPROM, EEPROM, 플래시 메모리 비교

EEPROM은 전기적으로 지울 수 있는 PROM으로, 칩의 한 핀에 전기적 신호를 가해 데이터를 지운다. 별도의 이레이저 없이 롬 라이터를 사용해 쓰고 지울 수 있다. 하지만 한 번에 1바이트씩만 지울 수 있어 플래시 메모리보다 속도가 느리고, 반복 기록 횟수도 약 10만 번으로 제한된다.

EEPROM은 인터페이스에 따라 직렬 버스와 병렬 버스로 나뉜다. 직렬 버스는 보통 SPI, I²C, 1-Wire 인터페이스를 사용하며, 8핀 패키지로 구성된다. 병렬 버스는 8비트 데이터 버스를 사용하며, 칩 셀렉트와 쓰기 방지 핀을 가진다. 병렬 버스는 빠르지만 크기가 크고 핀 수가 많다.

EEPROM은 모뎀, 비디오 카드, 메인보드, SCSI 컨트롤러 등에 사용된다. 예를 들어, 모뎀은 사용자가 설정한 AT 명령을 EEPROM에 저장하여 전원을 껐다 켜도 유지한다.

EPROM과 EEPROM의 주요 차이점은 메모리를 프로그래밍하고 지우는 방식이다. EEPROM은 전계 전자 방출(업계에서는 "Fowler-Nordheim 터널링"으로 더 잘 알려져 있음)을 사용하여 전기적으로 프로그래밍하고 지울 수 있다. 반면, EPROM은 전기적으로 지울 수 없으며, 핫 캐리어 주입을 통해 플로팅 게이트에 프로그래밍된다. EPROM을 지우는 방식은 자외선 광원을 사용하지만, 실제로는 많은 EPROM이 자외선에 불투명한 플라스틱으로 캡슐화되어 있어 "일회용 프로그래밍 가능"하게 된다.

플래시 메모리는 EEPROM의 일종으로, 블록 단위로 데이터를 지워 EEPROM보다 칩 면적을 줄일 수 있다. 업계에서는 바이트 단위 소거 장치를 EEPROM, 블록 단위 소거 장치를 플래시 메모리라고 부르는 경우가 많다.^[2]

FeRAM, MRAM과 같은 새로운 비휘발성 메모리 기술이 EEPROM을 점차 대체하고 있다.^[3]

^[1]

9. EEPROM 제조사

1970년대 주요 반도체 제조사들은 전기적으로 재프로그래밍 가능한 비휘발성 장치를 연구, 발명 및 제조했다. 다음은 주요 EEPROM 제조사 목록이다.^{[15][16][17][18][19][20][21][22][23]}
