1. 개요
EMPAR(유럽 다기능 위상 배열 레이더)는 레오나르도의 자회사인 Selex ES가 제작한 회전형 C 밴드 다기능 능동 전자 주사 배열 레이더로, MFRA(다기능 레이더 액티브)로 발전했다. EMPAR은 3차원 부피 공중 탐색 기능을 통해 최대 483km 거리의 공중 교통에 대한 방위각, 거리 및 고도를 제공하며, 항공기나 미사일과 같은 작은 표적을 추적할 수 있다. 수동 위상 배열 안테나 방식을 사용하며, 탐지 거리는 레이더 반사 단면적에 따라 최대 180km이다. 이탈리아, 프랑스, 알제리에서 운용 중이며, 프랑스 해군과 이탈리아 해군 함정에 탑재되어 있다.
더 읽어볼만한 페이지
- 해상 레이더 - FCS-3
FCS-3는 일본 해상자위대의 함대 방공 시스템으로, 하나의 레이더로 수색과 추적을 동시에 수행하며, 신세대 전술 정보 처리 장치와 연동하여 대응 시간을 단축하는 특징을 가진 00식 사격 지휘 장치이며, 다양한 파생형이 개발되어 해상자위대 함정에 탑재되고 있다. - 해상 레이더 - AN/SPY-3
AN/SPY-3은 미국 해군에서 운용하는 X 대역 다기능 위상 배열 레이더 시스템으로, 8~12GHz 주파수 범위에서 작동하며 줌왈트급 구축함과 제럴드 R. 포드급 항공모함에 탑재되어 표적 식별 및 미사일 표적 조명에 사용된다. - 군용 레이더 - AN/SPY-1
AN/SPY-1은 이지스 전투 시스템의 핵심인 록히드 마틴의 3차원 대공 레이다로, S 밴드 주파수를 사용하는 위상 배열 레이다이며, 함정에 고정된 4개의 안테나로 다수의 목표물을 탐지, 추적, 요격할 수 있고, 다양한 파생형이 존재한다. - 군용 레이더 - FCS-3
FCS-3는 일본 해상자위대의 함대 방공 시스템으로, 하나의 레이더로 수색과 추적을 동시에 수행하며, 신세대 전술 정보 처리 장치와 연동하여 대응 시간을 단축하는 특징을 가진 00식 사격 지휘 장치이며, 다양한 파생형이 개발되어 해상자위대 함정에 탑재되고 있다.
| EMPAR | |
|---|---|
| EMPAR | |
 | |
| 개요 | |
| 종류 | 3차원 레이더 |
| 역할 | 다기능 레이더 (MFR) |
| 개발 및 생산 | |
| 도입 시기 | 2008년 |
| 기술적 특징 | |
| 주파수 | C밴드 |
| 송신기 | 진행파관 (TWT) |
| 안테나 | 패시브 위상 배열 (PESA) 방식 |
| 빔 폭 | 2.6도 |
| 탐지 거리 | (RCS 2m2인 경우) |
| 방위각 | 전방위 무제한 (기계식 주사) 좌우 45도 (전자 주사) |
| 고각 | +95도 ~ -25도 |
| 회전 속도 | 60 rpm (HPT 모드) |
| 출력 | 120 kW |
| 크기 및 무게 | |
| 안테나 무게 | 2,500 kg |
| 레돔 무게 | 350 kg |
| 갑판 하부 무게 | 6,000 kg |
| 기타 | |
| 다른 이름 | European Multifunction Phased-Array Radar |
2. 개발 배경

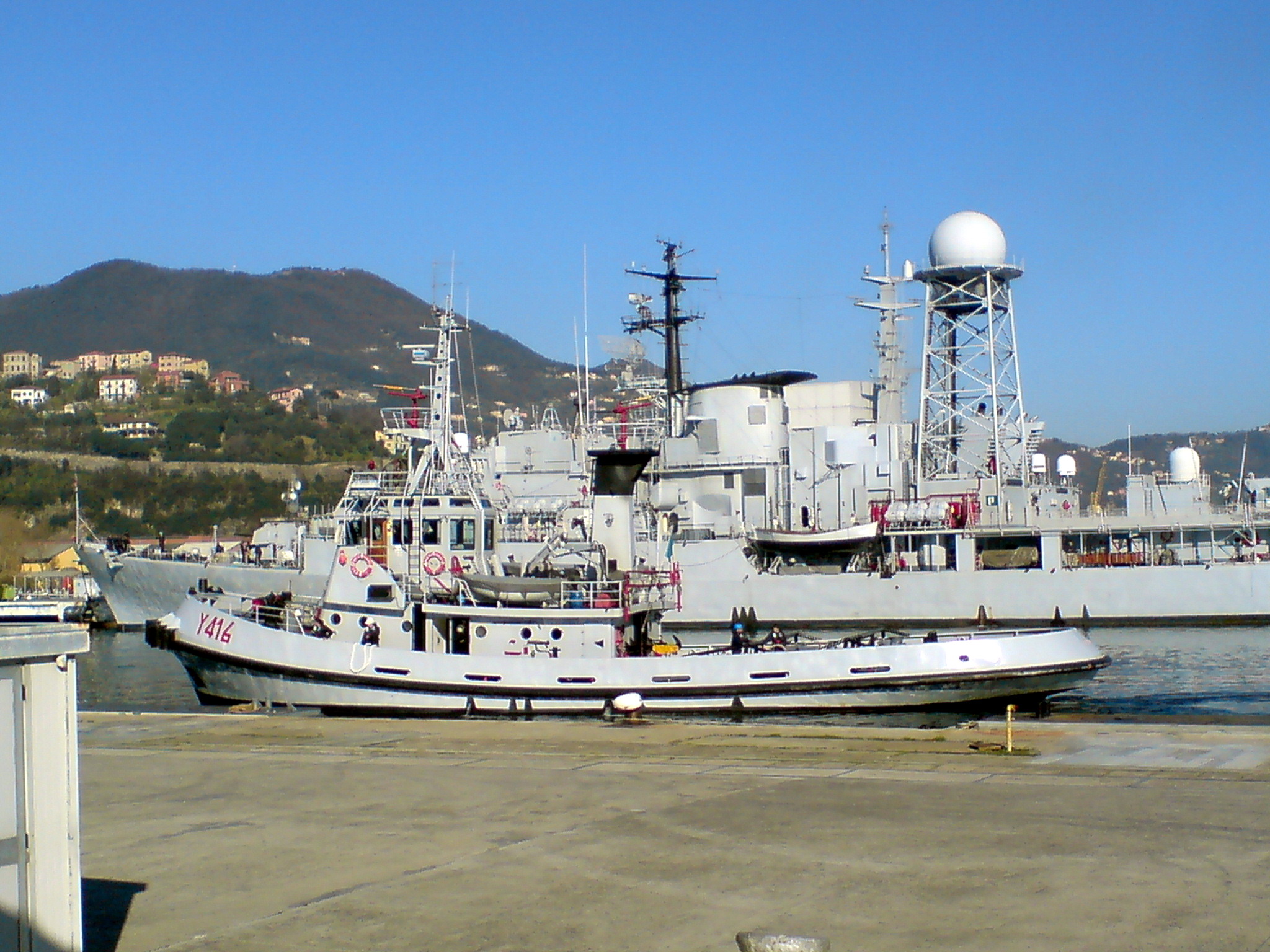

1965년부터 알레니아 사의 다기능 레이더 개발이 시작되었다. 1980년대 후반 NATO 가맹 8개국이 공동 개발하는 NFR-90(NATO Frigate Replacement for 1990s) 계획이 시작되면서 이탈리아 해군용 함선에는 알레니아 사의 다기능 레이더가 탑재될 예정이었고, 1986년에 개발 계약이 성립되었다. NFR-90 계획은 각국 간의 조율에 어려움을 겪어 1990년에 이탈리아도 계획에서 탈퇴했지만, 이후 프랑스 및 영국과 공동으로 호라이즌 계획이 시작되면서, 알레니아 사의 다기능 레이더는 이 계획을 위해 개발이 계속되었다. 1995년 중반부터 시제품을 알피노급 호위함의 2번함 "카라비니에레"(F581)에 탑재하여 해상 시험이 시작되었다[4]. 최초의 실용기 탑재 함선인 프랑스 해군의 "포르방"은 2008년에 취역했다[5].
EMPAR는 이탈리아에서 제조된 3차원 다기능 위상 배열 레이더로, C 밴드 주파수를 사용하며 분당 60회전(rpm)한다. 공중 목표물을 180km 거리에서 탐지할 수 있으며, Tu-95 핵폭격기, Su-24 전폭기, Tu-160 폭격기, Ka-27, Mi-8, Mi-24, Su-25, MiG-21 등 다양한 항공기를 탐지할 수 있다.[1]
3. 설계 및 성능
최대 약 482.80km 거리의 항공기 및 미사일과 같은 작은 표적을 탐지하고 추적할 수 있다. 동시에 300개의 목표를 처리할 수 있으며, 이 중 50개의 목표에 대해 무기 지향 가능한 정밀도로 추적할 수 있다. 단, 실제로 동시에 미사일 공격 가능한 목표 수는 24개이다.[6]
EMPAR의 성능에 대한 자세한 내용은 === 성능 === 하위 섹션을 참조하면 된다.
3. 1. 설계
EMPAR의 주요 기능은 3차원 부피 공중 탐색으로, 최대 약 482.80km 거리의 공중 교통에 대한 방위각, 거리 및 고도를 제공한다. EMPAR은 항공기나 미사일과 같은 작은 표적을 추적할 수 있으며, 전송을 위해 단일 좁은 빔을 사용하고 수신을 위해 여러 빔을 사용한다. 이는 전자적으로 조향될 수 있어 EMPAR이 넓은 방위각 및/또는 고도 각도로 매우 빠르게 스캔할 수 있게 해준다. 따라서 전체 반구를 동시에 감시할 수 있다.[1] 레이더의 평평한 표면은 분당 60회전하며, 전체 하늘을 매우 빠르게 스윕할 수 있다. 이는 하늘을 스윕하는 데 10초 이상이 걸리는 이전의 회전식 레이더 시스템과 달리 거의 360도에 가까운 연속적인 뷰를 제공하여, P-270 모스킷 또는 브라모스와 같은 현대의 대함 미사일의 빠른 속도를 고려할 때 방공 시스템에 매우 중요하다.[2]
EMPAR은 수신된 데이터를 지속적으로 분석하고 필요에 따라 사용 중인 주파수 및 파형을 자동으로 조정한다. 모든 위상 배열 레이더와 마찬가지로 전자전으로 재밍하거나 간섭하기 어려우며, 강한 클러터가 있는 환경에서도 작동할 수 있다. EMPAR은 PAAMS 시스템과 호환되며, 중거리 또는 장거리 방공을 위해 아스터 15 또는 30 미사일에 유도를 제공한다.[1]

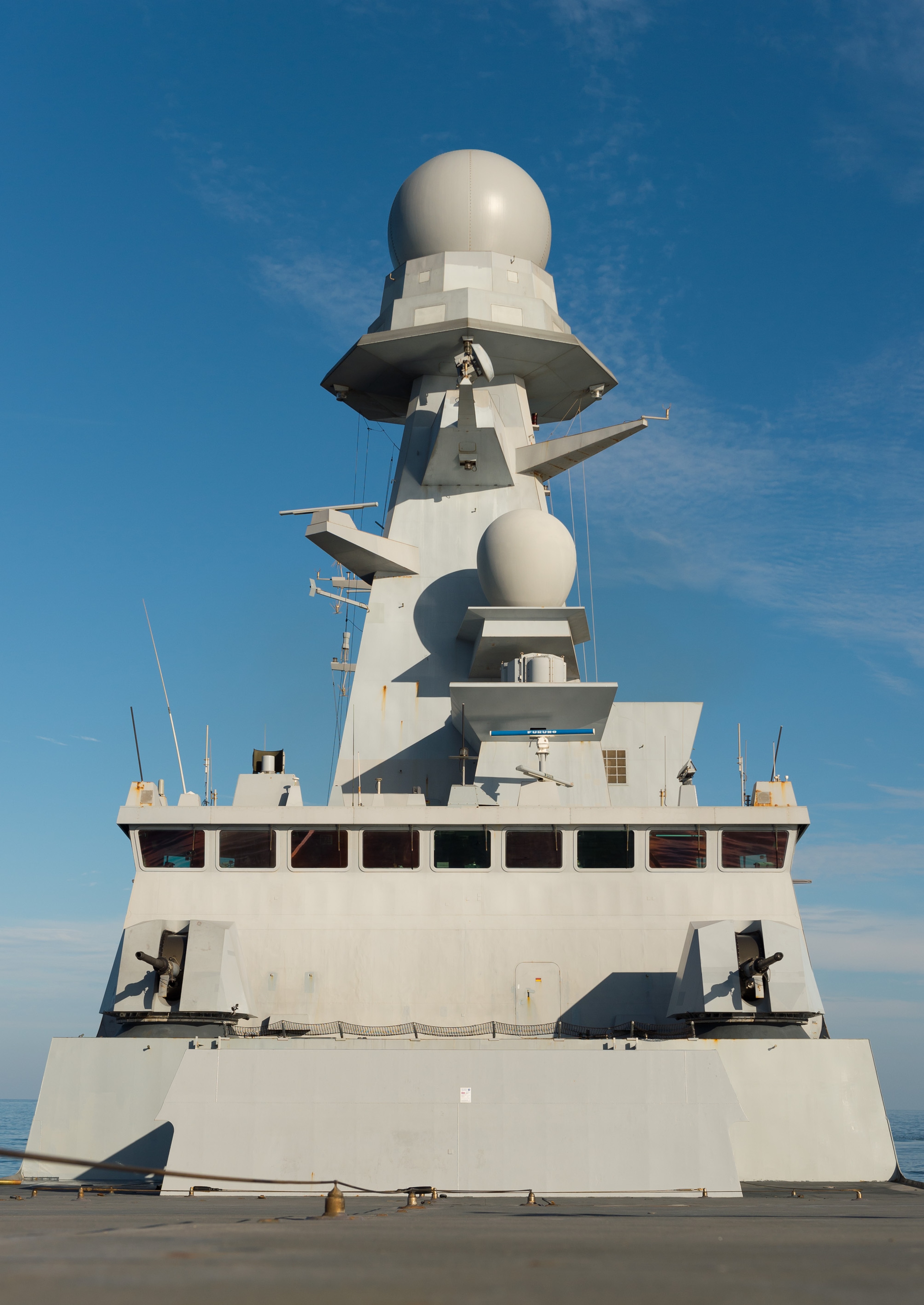

안테나는 시제기에서는 서로 마주보게 배치된 2면 회전식이었지만, 실용기에서는 1면 회전식으로 변경되었다. 크기는 높이 2,100mm, 폭 2,200mm, 깊이 1,010mm이며, 수직에서 약 30도 기울어져 있다. 수동 위상 배열 안테나(PESA) 방식을 채택하고 있으며, 안테나 면에는 2,160개의 송신관이 배치되어 있다. 위상 제어는 4비트 핀 다이오드 위상 변이기를 통해 이루어진다. 송신기는 진행파관(TWT)을 사용하지만, 최대 출력은 120킬로와트 정도로 알려져 있으며, 4~6메가와트의 AN/SPY-1에 비해 훨씬 작다. 작동 주파수는 C 밴드이다. 펜슬 빔의 폭은 통상 2.6도이며, 안테나 면 중심선에 대해 좌우 45도, 상하 ±60도의 공간을 주사할 수 있다.[6] 안테나는 직경 5,000mm, 무게 350kg의 레돔에 수용되어 있다.[7] 또한 능동 위상 배열 안테나(AESA) 방식으로 변경된 파생형으로 '''크로노스'''도 개발되었다.[8]
탐지 거리는 레이더 반사 단면적(RCS)이 10m2인 목표(대형 항공기)에 대해서는 180km, 2m2인 목표(소형 전투기)에 대해서는 100km, 0.1m2인 목표(시스키머)에 대해서는 50km이다. 동시에 300개의 목표(고 우선순위 69개, 저 우선순위 231개)를 처리할 수 있으며, 이 중 50개의 목표에 대해 무기 지향 가능한 정밀도로 추적할 수 있다. 단, 실제로 동시에 미사일 공격 가능한 목표 수는 24개이다.[6] 최대 성능에서 EMPAR의 레이더 시간 중 75%는 새로운 목표 탐색에, 20%는 기존 목표 추적에, 5%는 미사일의 명령 유도 업링크에 사용된다.[4]
3. 2. 성능
EMPAR는 3차원 다기능 위상 배열 레이더로, C 밴드 주파수를 사용하며 분당 60회전(rpm)의 속도로 회전한다. 이탈리아에서 제조되었으며, 최대 약 482.80km 거리의 항공기 및 미사일과 같은 작은 표적을 탐지하고 추적할 수 있다.[1]
주요 성능은 다음과 같다.
| 성능 항목 | 상세 내용 |
|---|---|
| 탐지 거리 | 180km (대형 항공기), 100km (소형 전투기), 50km (시스키머) |
| 동시 추적 표적 수 | 300개 (고 우선순위 69개, 저 우선순위 231개) |
| 동시 교전 가능 표적 수 | 최대 24개[6] |
| 회전 속도 | 분당 60 rpm |
| 사용 주파수 | C 밴드 |
| 제조국 | 이탈리아 |
EMPAR는 단일 좁은 빔을 사용하여 전송하고, 수신을 위해 여러 빔을 사용한다. 전자적으로 조향될 수 있어 넓은 방위각 및 고도 각도로 매우 빠르게 스캔할 수 있어, 거의 360도에 가까운 연속적인 뷰를 제공한다.[2] 이는 P-270 모스킷 또는 브라모스와 같은 빠른 속도의 현대 대함 미사일에 대응하는 방공 시스템에 매우 중요하다.
수신된 데이터를 지속적으로 분석하고 필요에 따라 사용 중인 주파수 및 파형을 자동으로 조정하며, 전자전 재밍 및 간섭에 강하고, 강한 클러터 환경에서도 작동 가능하다.[1]
PAAMS 시스템과 호환되며, 아스터 15 또는 30 미사일에 유도를 제공한다.[1] 안테나는 수동 위상 배열 안테나(PESA) 방식이며, 진행파관(TWT) 송신기를 사용한다. 최대 출력은 120kW 정도로, 4~6MW의 AN/SPY-1에 비해 작다. 펜슬 빔 폭은 2.6도이며, 안테나 면 중심선을 기준으로 좌우 45도, 상하 ±60도 범위를 스캔할 수 있다.[6] 능동 위상 배열 안테나(AESA) 방식으로 변경된 파생형으로 '크로노스'가 개발되었다.[8]
최대 성능에서 EMPAR의 레이더 시간 중 75%는 새로운 목표 탐색, 20%는 기존 목표 추적, 5%는 미사일 명령 유도 업링크에 사용된다.[4]
3. 3. 발전형: MFRA
레오나르도의 자회사 Selex ES가 제작한 회전형 C 밴드 다기능 위상 배열 레이더이다. MFRA는 이탈리아 FREMM 호위함 ''베르가미니''급에 10기가 장착되어 운용된다.[1]4. 운용 국가
EMPAR의 운용 국가는 다음과 같다.
