1. 개요

PAAMS(Principal Anti-Air Missile System)는 1980년대 NATO의 공동 개발 계획에서 시작되어 영국, 프랑스, 이탈리아가 공동 개발한 함대공 미사일 시스템이다. PAAMS는 PAAMS(S)와 PAAMS(E) 두 가지 버전으로 나뉘며, 각각 SAMPSON 레이더와 EMPAR 레이더를 사용한다. 아스터 미사일, 실버 수직 발사 시스템, S1850M 장거리 탐색 레이더 등을 공통적으로 갖추고 있다. 다양한 시험 평가를 거쳐 초음속 미사일, 전투기, 무인 항공기 등 공중 위협에 대응하는 능력을 입증했다. 현재 영국, 프랑스, 이탈리아, 알제리, 이집트, 사우디아라비아 해군에서 운용 중이며, 실전에서 무인기 및 탄도 미사일을 요격하는 데 성공했다.

더 읽어볼만한 페이지

  • 방공 장비 - 요격기
    요격기는 적 항공기 요격에 특화된 군용 항공기로, 제1차 세계대전부터 냉전 시대까지 발전을 거듭하며 중요한 역할을 수행했으나, 탄도미사일 등장과 다목적 전투기 발전으로 전략적 중요성이 감소하고 있다.
  • 방공 장비 - 이지스 전투 시스템
    이지스 전투 시스템은 미국 해군이 개발한 함대방공 및 탄도미사일 방어 시스템으로, 다기능 레이더를 중심으로 지휘결정 시스템, 무기관제 시스템, 미사일 및 발사대를 통합 운용하며, 여러 국가 해군에서 운용 중이나 오인 사격 가능성 등의 문제점도 존재한다.
  • 군함 - 이지스 전투 시스템
    이지스 전투 시스템은 미국 해군이 개발한 함대방공 및 탄도미사일 방어 시스템으로, 다기능 레이더를 중심으로 지휘결정 시스템, 무기관제 시스템, 미사일 및 발사대를 통합 운용하며, 여러 국가 해군에서 운용 중이나 오인 사격 가능성 등의 문제점도 존재한다.
  • 군함 - 구축함
    구축함은 어뢰정의 공격으로부터 함대를 보호하기 위해 설계된 군함으로, 빠른 속도와 다양한 무장을 갖추어 함대 호위, 해안 경비, 대잠 작전 등 다양한 임무를 수행하며, 첨단 기술 도입과 무인화, 자동화 등의 기술 발전을 통해 해상 전력의 핵심으로 자리매김하고 있다.
PAAMS
개요

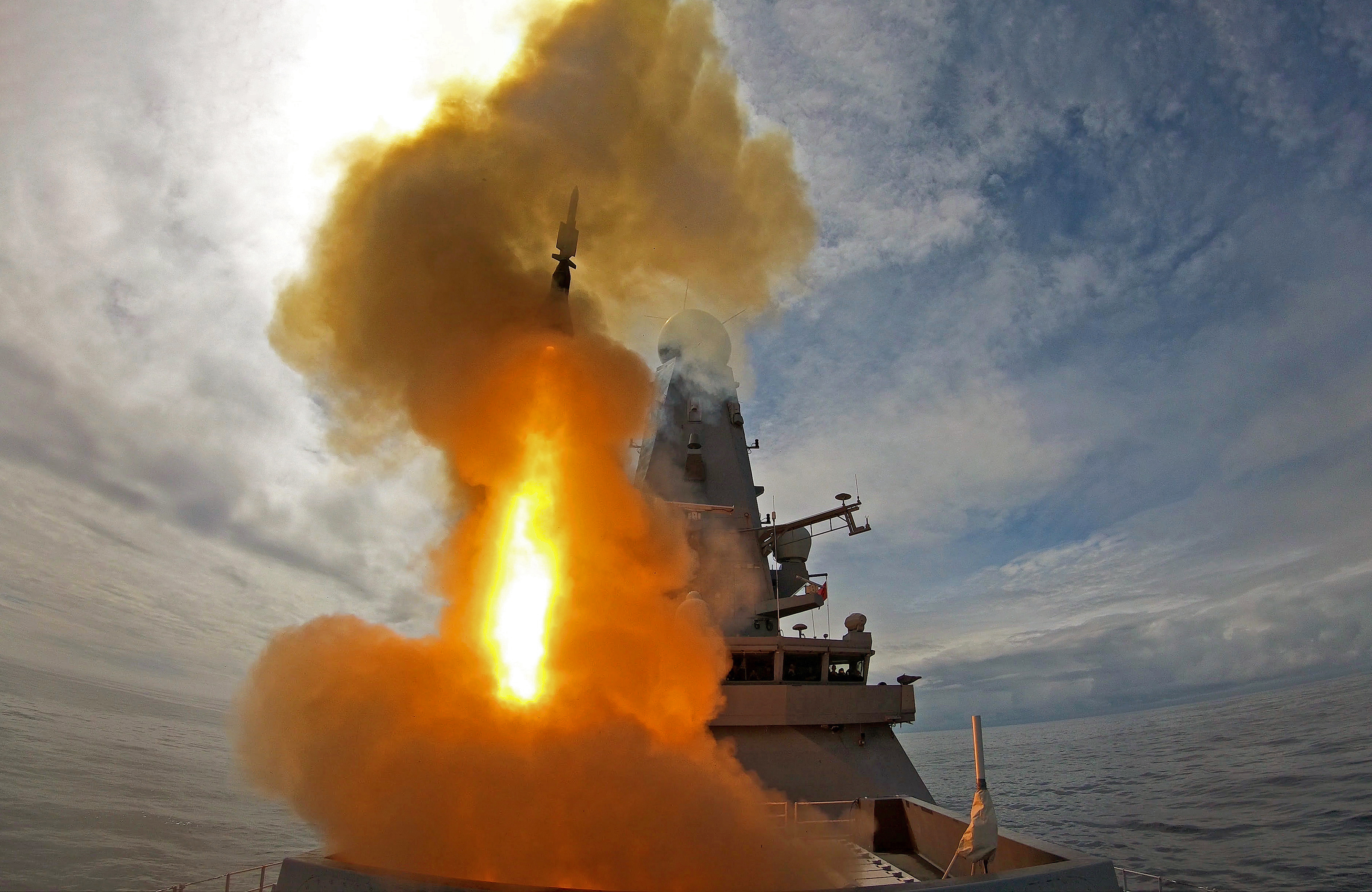

PAAMS의 아스터 발사
PAAMS의 아스터 발사
유형함대공 미사일 시스템
개발사프랑스/이탈리아/영국
운용 국가프랑스
이탈리아
영국
시스템 구성
레이더S1850M (영국)
EMP2 (프랑스/이탈리아)
지휘 통제 시스템영국: 커먼 전투 시스템
프랑스/이탈리아: SYSID
미사일아스터 15 및 아스터 30
역사
개발 시작1990년대 후반
실전 배치영국 해군: 2007년
프랑스 해군/이탈리아 해군: 2011년
플랫폼
영국 해군45형 구축함
프랑스 해군/이탈리아 해군호라이즌급 호위함
추가 정보
다른 이름주력 대공 미사일 시스템 (Principal Anti-Air Missile System)
해 바이퍼 (Sea Viper)
관련 링크해군 뉴스 - 영국 해군의 Sea Viper, 홍해에서 후티 반군의 대함 미사일 요격 (2024년 5월)

2. 역사적 배경

PAAMS 개발의 기원은 1980년대 NATO 8개국 해군의 NFR-90 프리깃 공동 개발 계획으로 거슬러 올라간다. NFR-90 계획은 회원국 간의 의견 차이, 특히 함대공 미사일의 유도 방식(미국: 반능동 레이다 유도, 프랑스/이탈리아: 능동 레이다 유도)에 대한 이견으로 인해 좌초되었다.[26] 이후 영국, 프랑스, 이탈리아는 호라이즌 계획을 통해 차기 방공함 공동 개발을 추진했으나, 영국은 1999년 이 프로젝트에서 탈퇴했다. 영국은 호라이즌 프로젝트에서 탈퇴했지만, PAAMS 개발에는 계속 참여했다.[3]

2. 1. 개발 과정

PAAMS는 원래 영국, 프랑스, 이탈리아 해군의 '차세대 공동 호위함'에 배치될 예정이었다.[2] 1980년대 NATO 가맹 8개국 해군은 NFR-90 구상 하에 프리깃 공동 개발을 시작했다. 이 프리깃은 구역 방공 미사일 시스템(LAMS)을 탑재할 예정이었으나, 미국은 반능동 레이다 유도(SARH)를 요구한 반면, 이탈리아와 프랑스는 능동 레이다 유도(ARH)를 지향했으며, 1987년 11월 유럽 독자적인 아스터 함대공 미사일 시스템 개발에 합의했다.[26]

그러나 각국의 요구 사항 차이가 커서 NFR-90 계획은 결국 포기되었다. 이후 영국과 프랑스는 독자적으로 차기 방공함 개발을 추진했지만, 1990년에 이들이 합류하고 1993년에는 이탈리아도 참가하여 호라이즌 계획이 시작되었다. 이 계획에서도 전투 시스템에 대한 논의가 많았지만, 최종적으로 아스터 함대공 미사일이 공통 장비로 채택되었다. 이를 위한 무기 시스템으로 프랑스와 이탈리아가 개발해 온 FSAF를 기반으로 PAAMS가 개발되었다.

영국은 1999년 호라이즌 계획에서 탈퇴했지만, PAAMS 개발에는 잔류하여, 8월에는 PAAMS 컨소시엄인 EUROPAAMS와 3개국에서 20억달러 상당의 본격적인 제조 개발 및 초기 생산 계약이 체결되었다. EUROPAAMS는 프랑스와 이탈리아의 EUROSAM과 영국의 UKAMS라는 두 컨소시엄의 통합체이다.

프랑스는 1~2해리 거리 내에서 초음속 미사일과 항공기를 격추하는 구역 미사일 방어를 요구했고, 이탈리아도 거의 동일한 요구 사항을 제시했지만, 조기 경계 레이더가 추가되었다. 이러한 요구 사항에 따라 SAMP/N(프랑스어: Sol-Air Moyenne Portee/Naval, 중거리 해상 대공 미사일)이 개발되었다. 한편, 영국은 포클랜드 전쟁과 걸프 전쟁에서의 교훈을 바탕으로 광범위하게 전개된 기동 부대의 구역 방공을 중시하여 LAMS(영어: Local Area Missile System, 국지 구역 미사일 시스템)를 개발하고 있었다.

PAAMS는 이들을 통합한 것이었지만, 특히 다기능 레이더 기종 선정은 난항을 겪어, 결국 프랑스·이탈리아와 영국에서 서로 다른 기종을 사용하게 되었다. 프랑스와 이탈리아는 EMPAR를, 영국은 SAMPSON을 채택했다. 또한, 이를 통해 얻은 정보를 입력하는 전술 정보 처리 장치에 대해서도 의견이 대립하여, 각국에서 서로 다른 것을 사용하고 있으며, 실질적으로는 함대공 미사일 시스템과 인터페이스만을 공유하게 되었다. 1999년 8월 11일, 프랑스 DGA는 EUROPAAMS와 PAAMS 전투 시스템 및 관련 장거리 레이더(LRR) 시스템의 개발 및 초기 생산 계약을 체결했다. 이 계약에는 영국, 프랑스, 이탈리아의 첫 번째 신형 군함 클래스에 대해 각각 하나의 PAAMS 시스템과 하나의 LRR이 포함되었다. 설계 요구 사항의 차이와 작업 분담 불일치로 인해 영국은 1999년 10월 '차세대 공동 호위함' 프로젝트에서 탈퇴했다. 철수 후 영국은 45형 구축함으로 지정된 자국 군함 설계를 추진하기로 결정했지만, PAAMS 프로젝트에는 계속 전념했다.[3] 규모의 경제를 달성하기 위한 노력으로 PAAMS 지휘 및 통제 시스템은 Horizon급 및 45형 구축함 간에 공통 아키텍처를 공유한다. 2009년 PAAMS(S)는 영국 해군에 의해 'Sea Viper'라는 작전명을 받았다.[1]

3. 구성

PAAMS는 AESA 레이다, 윈도우 2000 기반 컴퓨터, 아스터 미사일로 구성된다.[1]

PAAMS는 사용되는 다기능 레이더(MFR)에 따라 두 가지 버전으로 나뉜다. 영국 해군에서 사용하는 PAAMS(S)는 SAMPSON 다기능 레이더를 탑재하고, 프랑스, 이탈리아 해군에서 사용하는 PAAMS(E)는 EMPAR 다기능 레이더를 탑재한다. 또한, PAAMS는 다기능 레이더의 탐지 거리가 비교적 짧아 이를 보완하기 위해 S1850M 장거리 탐색 레이더를 사용한다.

아스터 미사일과 실버 수직 발사 시스템에 대한 자세한 내용은 하위 섹션을 참고하면 된다.

3. 1. 아스터 (미사일)

아스터 함대공 미사일은 개함 방공 및 구역 방공에 사용되는 아스터 15와, 보다 장사정으로 광역 방공에도 운용되는 아스터 30으로 구성된다. 두 미사일 모두 중간 항정에서는 관성 항법과 함상 다기능 레이더로부터의 업링크 지령 유도를, 종말 항정에서는 액티브 레이더 호밍 유도를 실시한다. 발사기로는 실버 VLS가 사용된다[1]。

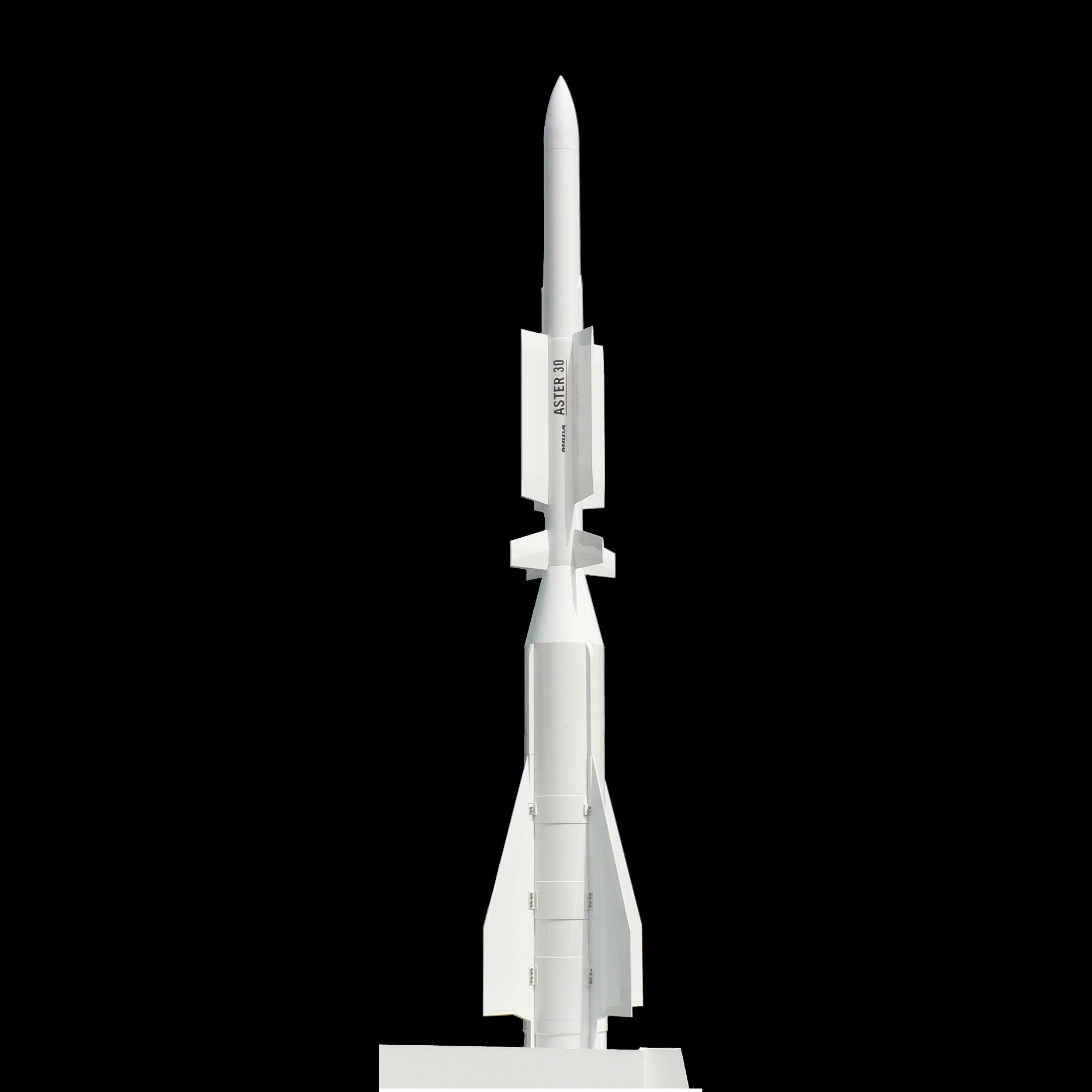

아스터 30 함대공 미사일

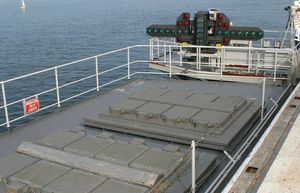

실버 VLS


구분사거리
아스터 151.7km ~ 30km
아스터 303km ~ 120km


3. 2. 실버 수직 발사 시스템 (VLS)

아스터 함대공 미사일에는 개함 방공 및 구역 방공에 사용되는 아스터 15와, 보다 장사정으로 광역 방공에도 운용되는 아스터 30이 있다. 어느 쪽이든, 중간 항정에서는 관성 항법과 함상 다기능 레이더로부터의 업링크 지령 유도, 종말 항정에서는 액티브 레이더 호밍 유도를 실시한다. 발사기로는 실버 수직 발사 시스템(VLS)가 사용된다.[1]

3. 3. 다기능 레이더 (MFR)

PAAMS는 사용되는 다기능 레이더에 따라 두 가지 버전으로 나뉜다. PAAMS(E)는 프랑스와 이탈리아에서 운용하며, C 밴드 주파수에서 작동하는 EMPAR 레이더를 사용하고, 안테나는 수동형 위상 배열(PESA) 방식이다.[1] PAAMS(S)는 영국에서 운용하며, S 밴드 주파수에서 작동하는 SAMPSON 레이더를 사용하고, 안테나는 능동형 위상 배열(AESA) 방식이다.[1]

두 다기능 레이더는 모두 공통 인터페이스를 통해 PAAMS에 통합된다. 이지스 시스템의 AN/SPY-1이나 NAAWS의 APAR 등이 4면 고정형인 반면, PAAMS에 통합되는 EMPAR와 SAMPSON은 모두 회전식이다.[1]

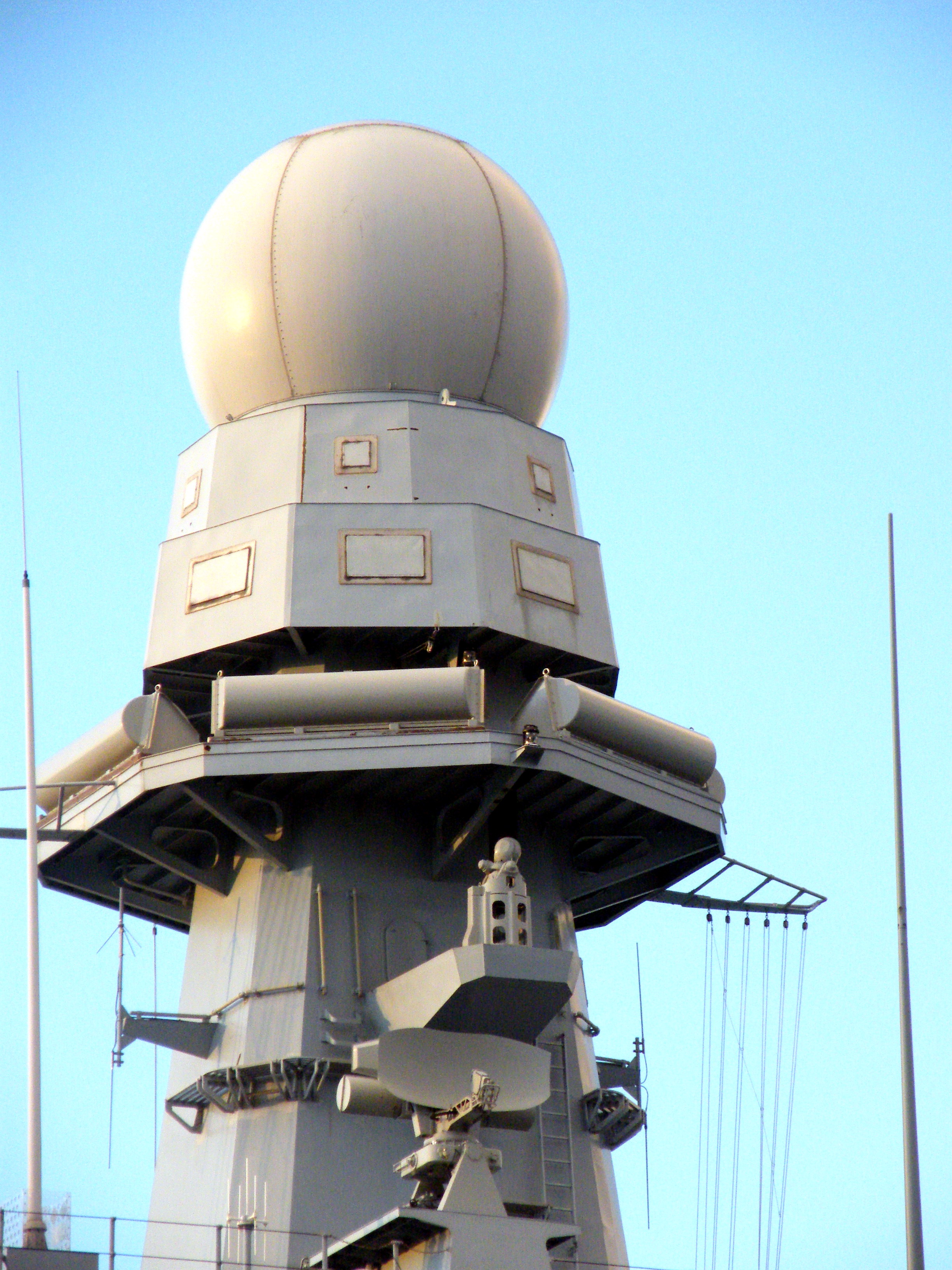

EMPAR

3. 4. 장거리 탐색 레이더 (LRR)

PAAMS는 다기능 레이더의 탐지 거리가 비교적 짧아 이를 보완하기 위해 S1850M 장거리 탐색 레이더를 사용한다. S1850M은 BAE Systems Insyte 및 탈레스사에서 개발되었으며, 독일·네덜란드의 NAAWS 시스템 탑재 함선이 APAR 다기능 레이더를 보완하기 위해 탑재하는 SMART-L 광역 탐색 레이더의 파생형이다. 동작 주파수는 C 밴드이며 최대 탐지 거리는 400km이다.[1]

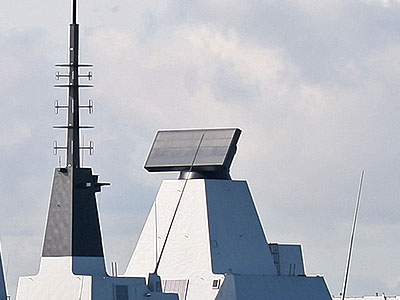

1046형 레이더(S1850M)

4. 성능 및 시험 평가

PAAMS는 해면 비행을 하는 매우 낮은 고도의 초음속 순항 미사일, 전투기, 무인 항공기를 포함한 다양한 고성능 공중 위협에 대한 포화 공격을 추적, 조준, 파괴하도록 설계되었다. PAAMS는 Sylver 수직 발사 시스템으로 10초 이내에 8발의 미사일을 발사할 수 있으며, 최대 16발의 미사일을 동시에 유도할 수 있다.[4] PAAMS(S) 변형은 SAMPSON 및 S1850M 장거리 레이더로 구성되며 최대 400km 거리에서 1,000개 이상의 표적을 추적할 수 있다. BAE Systems는 또한 SAMPSON 레이더가 "스텔스 항공기와 미사일을 탁월하게 감지한다"고 주장한다.[5] 미국의 이지스 전투 시스템의 후기 기본형과 마찬가지로, PAAMS는 여러 표적을 동시에 공격할 수 있다.[6][7][8]

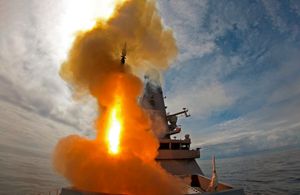

HMS ''Diamond''가 처음으로 Sea Viper 지대공 미사일을 발사하고 있다


가 Aster 미사일을 발사하고 있다.


다음은 PAAMS의 시험 평가 기록이다.

연도내용
2009년롱보우 시험 바지선에서 영국식으로 PAAMS를 두 번 발사한 시험에서 "교전 최종 단계의 실패"로 인해 실패했다. 프랑스에서 수입한 Aster 30 미사일의 "생산 결함"이 원인으로 추정되었다.[10]
2010년 9월호를 시작으로, 영국 해군의 모든 45형 구축함은 스코틀랜드 아우터헤브리디스 앞바다 벤베큘라 사거리에서 Aster 미사일로 미라치 드론을 성공적으로 요격했다. 미라치는 약 3.96m 크기의 제트기로, 약 3.05m의 낮은 고도에서 약 4267.20m의 높은 고도까지 최대 600mph의 속도로 비행한다.[11][12][13]
2012년 4월프랑스 해군의 Forbin호는 마하 2.5(3000kph)의 속도로 비행하고 고도가 5m 미만인 해상 저고도 초음속 대함 순항 미사일을 모의한 미국산 GQM-163 Coyote 표적을 격추했다. 유럽 미사일 방어 시스템이 초음속 해상 저고도 "미사일"을 파괴한 것은 이번이 처음이었다. 이 시험은 "복잡한 작전 시나리오"로 묘사되었다.[14]
2013년 9월영국 해군의 HMS Daring호는 미국마셜 제도의 로널드 레이건 탄도 미사일 방어 시험장에서 상당한 거리에서 두 개의 중거리 탄도 미사일을 탐지하고 추적할 수 있는 Sea Viper 시스템의 능력을 시연했다.[15][16]
2019년 5월호는 Exercise Formidable Shield 훈련의 일환으로 Sea Viper 시스템을 사용하여 접근하는 드론 표적을 성공적으로 파괴했다.[17]
2019년 5월프랑스 프리깃 Bretagne호는 Formidable Shield 훈련 중 Aster 15 미사일로 마하 2(2400km/h) 이상의 속도로 비행하는 초음속 미사일을 격추했다.[18]


5. 운용 현황

PAAMS 운용 국가 지도


PAAMS는 현재 영국, 프랑스, 이탈리아를 비롯하여 알제리, 이집트, 사우디아라비아 해군에서 운용 중이다.[19][20][21][23][24][25]

국가함급함명비고
알제리칼라아트 베니 아베스급상륙 수송함1척
이집트아키텐급 (FREMM)1척
베르가미니급 (FREMM)2척
프랑스샤를 드골급1척
오리종급2척
아키텐급 (FREMM)8척
이탈리아카보우르급1척
오리존테급2척
베르가미니급 (FREMM)8척
타온 디 레벨급3척
사우디아라비아알 리야드급3척
영국45형 구축함6척


  • 프랑스 해군의 포방급 구축함과 이탈리아 해군의 경항공모함 카보우르, 안드레아 도리아급 구축함에도 PAAMS가 탑재되어 운용 중이다.

5. 1. 실전 기록


  • 2023년 12월, 프랑스 해군 프리깃함 랑그독은 홍해에서 함선으로 향하던 무인기 2대를 아스터 15 미사일로 격추했다.[19]
  • 2023년 12월, 영국 해군 45형 구축함 HMS 다이아몬드는 홍해에서 상선을 표적으로 삼은 무인기를 시 바이퍼(아스터) 미사일로 격추했다.[20]
  • 2024년 1월, HMS 다이아몬드는 자신과 상선을 표적으로 삼은 다수의 무인기를 시 바이퍼(아스터) 미사일로 요격했다.[21]
  • 2024년 4월, HMS 다이아몬드는 예멘 후티 반군이 발사한 탄도 미사일을 시 바이퍼(아스터) 미사일로 요격했다.[23][24][25] 이는 영국 해군이 실전에서 탄도 미사일을 요격한 최초의 사례이다.
