R4 돌격소총

"오늘의AI위키"는 AI 기술로 일관성 있고 체계적인 최신 지식을 제공하는 혁신 플랫폼입니다.
"오늘의AI위키"의 AI를 통해 더욱 풍부하고 폭넓은 지식 경험을 누리세요.
목차

1. 개요

R4 돌격소총은 1980년 남아프리카 공화국에서 IMI 갈릴 소총을 기반으로 개발되어 남아프리카 공화국 방위군의 제식 소총으로 채택되었다. R4는 가스 작동식, 선택 사격, 폐쇄 노리쇠 방식을 특징으로 하며, 5.56×45mm NATO 탄약을 사용한다. R4의 파생형으로는 총신을 단축한 R5, 컴팩트 모델 R6, 반자동 모델 LM4/LM5/LM6 등이 있으며, 남아프리카 공화국을 비롯한 여러 국가에서 사용된다. 또한, 영화나 드라마 등 대중문화에서도 자주 등장한다.

더 읽어볼만한 페이지

  • 돌격소총 - 루거 미니-14
    루거 미니-14는 1973년 스텀, 루거 & 컴퍼니에서 출시된 반자동 소총으로, M14 소총을 축소한 형태이며, 5.56x45mm NATO탄 등 다양한 탄약을 사용하고, 경찰 및 민간 시장에서 널리 사용되었으며, 대중문화에도 등장한다.
  • 돌격소총 - M16 소총
    M16 소총은 ArmaLite AR-15를 기반으로 개발되어 5.56x45mm NATO탄을 사용하는 가스 작동식 돌격소총으로, 미군의 주력 소총으로 장기간 사용되며 전 세계에 널리 보급되었고, 다양한 모델과 파생형이 개발되었으나 현재는 미군에서 XM5 소총으로 대체되고 있다.
R4 돌격소총
기본 정보
베크토르 R4, 남아프리카 공화국 국립 군사 역사 박물관 소장
종류돌격소총
원산지남아프리카 공화국
사용 기간1980년–현재
설계 및 생산
설계자이스라엘 갈릴리, 이스라엘 군사 산업 소속
설계 시기1970년대 후반 ~ 1980년대 초반
제조사리틀턴 엔지니어링 워크스, 현재 데넬 랜드 시스템즈
생산량420,000정
제원
파생형R5, R6, LM4, LM5, LM6
무게4.3 kg
전체 길이877 mm (개머리판 펼쳤을 때)
총열 길이460 mm
탄약5.56×45mm NATO
작동 방식가스 작동식 (회전 노리쇠)
발사 속도600-750 발/분
총구 속도980 m/s
유효 사거리500 m
급탄 방식35발 탈착식 탄창
조준 장치300 및 500 미터에 맞춰진 플립업 조리개식 후방 조준경

2. 역사적 배경

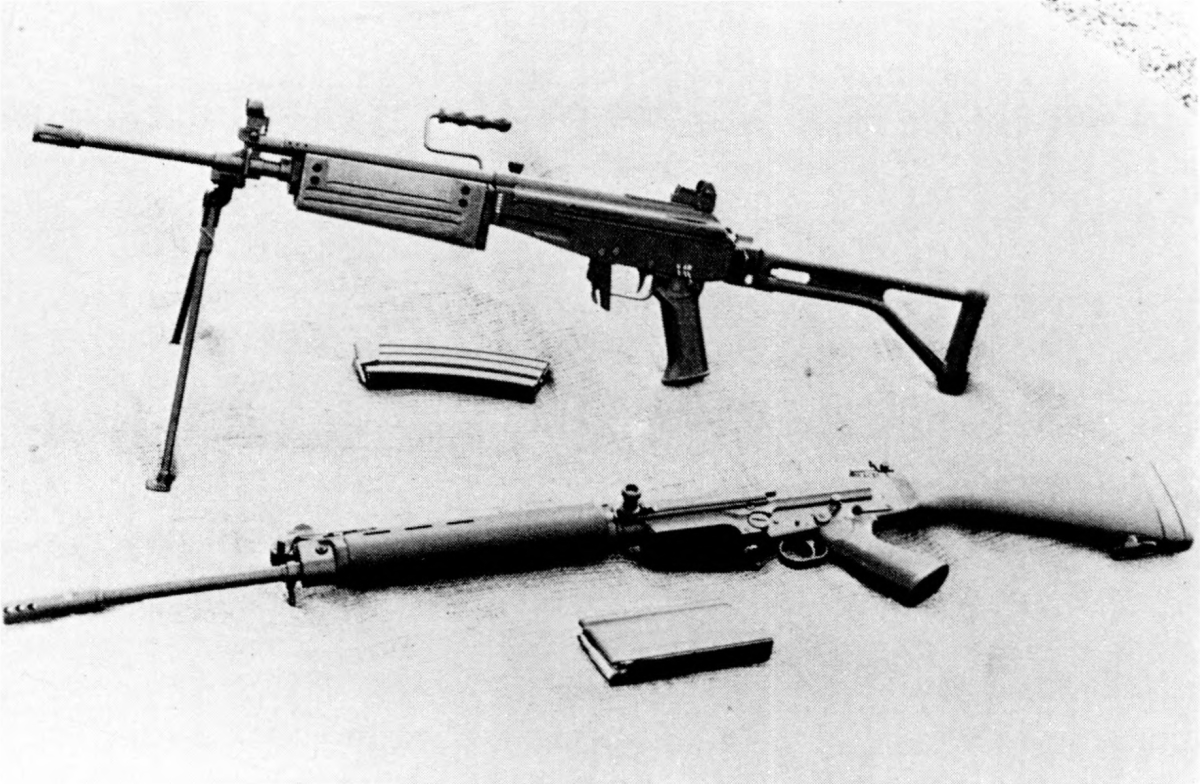

벡터 R4(위)와 벡터 R1(FN FAL, 아래)


남아프리카 공화국 방위군은 제식 돌격소총으로 FN FAL을 채택하여 리틀턴 엔지니어링 웍스(LIW)에서 벡터 R1/R2/R3라는 이름으로 라이선스 생산하여 사용하고 있었다.

1970년대 후반, 남아프리카 공화국의 아파르트헤이트 정책에 대한 국제적인 비판이 거세지면서 무기 금수 조치가 강화되었다. 특히 1977년 11월 4일에 의결된 유엔 안전 보장 이사회 결의 제418호는 이러한 제재를 상징하는 조치였다. 이로 인해 서방 국가로부터 새로운 돌격소총을 도입하거나 라이선스 생산 허가를 받는 것이 사실상 불가능해졌다.

이러한 국제적 고립 상황 속에서 이스라엘이 남아프리카 공화국에 협력했다. 당시 두 국가는 군사적으로 긴밀한 관계를 맺고 있었으며, 이스라엘은 자국군(이스라엘 방위군)에서 FN FAL의 후계로 채택한 갈릴의 라이선스 생산을 남아프리카 공화국에 승인했다. 갈릴은 이스라엘 밀리터리 인더스트리즈(IMI)가 AK-47을 기반으로 설계한 소총이다.

이에 따라 갈릴의 라이선스 생산 버전인 R4가 개발되었고, 1980년에 남아프리카 공화국 방위군의 제식 소총으로 공식 채택되었다.[25] 1982년부터는 부대에 본격적으로 배치되기 시작했다.[26] R4가 도입되면서 기존의 벡터 R1/R2/R3는 점차 대체되었으나, 벡터 R1은 완전히 퇴역하지 않고 현재까지도 지정사수소총으로 운용되고 있다.

3. 설계 및 특징

R4는 기본적으로 IMI 갈릴 ARM 모델을 기반으로 하지만, 남아프리카 공화국의 환경과 군인의 요구에 맞춰 일부 개량이 이루어진 돌격소총이다.[25][26] 선택 사격이 가능하며, 가스 작동식 방식을 사용하고 폐쇄 노리쇠 방식으로 작동한다. 작동 방식은 AK-47 소총의 설계를 기반으로 한다.

2013년 훈련 중 R4로 무장한 유엔 유엔 평화유지군 소속 남아프리카 공화국 군인

작동 방식 및 내부 구조화약 가스가 총열의 가스 포트를 통해 총열 위에 위치한 가스 실린더로 유입되어, 롱 스트로크 피스톤을 밀어내어 작동 시스템에 동력을 전달한다. 자동 조절 가스 시스템과 회전식 노리쇠(2개의 잠금 돌기 포함) 폐쇄 방식을 특징으로 한다. 노리쇠 캐리어에 가공된 나선형 캠 홈이 노리쇠의 제어 핀과 맞물려 노리쇠를 회전시킨다. 탄피 배출은 노리쇠 내 스프링 장착식 추출기와 총몸 내부 왼쪽 가이드 레일의 돌출부(고정식 탄피 배출기 역할)에 의해 이루어진다.

갈릴 소총과 비교했을 때, R4는 지속적인 사격 중 가스 튜브가 풀리는 것을 방지하는 새로운 가스 튜브 잠금 장치가 추가되었고, 더 넓어진 시어(sear)를 도입했다.[6] 또한 노리쇠가 닫힌 상태에서 격발기가 장전된 탄약을 격발시키는 문제를 해결하기 위해 노리쇠와 격발 핀이 재설계되었다.[6] 새로운 격발 핀은 노리쇠 내부의 폴리우레탄 조각에 의해 고정되어, 격발 시에만 확실하게 앞으로 밀려나도록 개선되었다.[6]
발사 기능 및 탄창R4는 해머 방식으로 작동하며, 3단계 발사 선택 및 안전 스위치가 있는 방아쇠 메커니즘을 사용한다. 각인된 판금으로 제작된 조정간은 총몸 양쪽에 있으며, "S"(안전), "R"(단발, "반복"의 약자), "A"(자동)로 표시된다. 안전(S) 위치에서는 방아쇠가 비활성화되어 격발이 불가능하다.

기본적으로 35발들이 탄창을 사용하며, 5.56×45mm NATO 탄약(M193 탄두)을 사용하도록 설계되었다.[6] 초기에는 강철 탄창이 사용되었으나, 무게를 줄이기 위해 나일론과 유리섬유 복합재로 만들어진 탄창으로 대체되었다.[6] 1980년대에는 50발들이 대용량 강철 탄창도 생산되었다.[6] R4의 부품은 갈릴 ARM과 호환되며, 5.56mm NATO 탄약을 사용하는 발메(Valmet) 소총의 탄창도 사용할 수 있다.[10] 갈릴의 철제 탄창과 R4의 폴리머 탄창은 서로 호환된다.[25]
외부 특징 및 재질R4는 오른쪽으로 접히는 튜브 형태의 개머리판을 가지고 있다. 이 개머리판은 남아프리카 공화국 군인의 평균 체형에 맞춰 기존 갈릴보다 길게 제작되었으며, 금속 대신 폴리머 소재를 사용하여 내구성과 경량화를 동시에 추구했다.[25][26] 총열 덮개(핸드가드), 권총 손잡이, 탄창, 개머리판 팔 및 어깨 패드 등 주요 외부 부품들도 모두 합성 재료(폴리머)로 만들어졌다. 이 덕분에 금속과 목재 부품을 많이 사용한 원본 갈릴 소총보다 무게가 가벼워졌다. 핸드가드 역시 폴리머 재질로 변경되었고, 앞쪽으로 더 길게 연장되어 형상에 약간의 변화가 있다.[25][26]
조준 장치가늠자는 일반적인 기계식 조준기로, 300m와 500m 거리 설정이 가능한 접이식 후방 가늠자와 전방 가늠쇠(프론트 포스트)로 구성된다. 전방 가늠쇠는 좌우 및 상하 조절이 가능하며, 튼튼한 원형 보호 덮개 안에 위치한다. 후방 가늠자는 총몸 덮개 뒤쪽 끝에 용접되어 있다. 야간 사격을 위해, 전방 가늠쇠 하단 회전 막대에 트리튬 야광점이 설치되어 있다. 후방 가늠자를 중간 위치로 설정하면 야광점이 노출되며, 이를 표준 가늠쇠 앞으로 올려 후방 가늠자 홈의 두 점과 정렬하여 야간 조준을 할 수 있다.
분해 및 유지보수정기적인 현장 유지보수 및 청소를 위해, R4는 총몸 및 총열 그룹, 노리쇠 뭉치, 노리쇠, 반동 스프링 및 가이드, 가스 튜브, 총몸 덮개, 탄창 등으로 분해된다.

4. 파생형

R4 돌격소총은 사용 목적과 요구에 따라 여러 파생형으로 개발되었다. 주요 파생형은 다음과 같다.


  • '''R5''': 총열을 단축한 카빈 모델로, 이스라엘의 갈릴 SAR에 해당한다.[25][26] 주로 남아프리카 해군, 남아프리카 공군, 남아프리카 군 의료 서비스, 남아프리카 경찰청 등에서 사용한다.[25][26]
  • '''R6''': R5보다 더 짧게 만든 개인 방어 화기(PDW) 모델로, 1990년대에 개발되었다.[25][26] 갈릴 MAR(마이크로 갈릴)과 유사하며, 주로 장갑차 승무원이나 공수부대를 위해 개발되었다.[25][26][7]
  • '''LM4, LM5, LM6''': 각각 R4, R5, R6에서 완전 자동 연사 기능을 제거한 반자동 소총 모델이다. 민간 시장 및 법 집행 기관을 대상으로 개발되었다.[25][26]
  • '''R7, R8''': 데넬(Denel)에서 프로토타입으로 개발한 파생형이다. R7은 중총열 분대 자동 화기 모델이며, R8은 현지 생산된 마이크로 갈릴 모델이다. 이 모델들이 실제 생산되었는지는 불분명하다.[7]


모델전체 길이 (개머리판 펼침/접힘)총열 길이무게발사 속도 (분당)
R4 소총1005mm / 740mm460mm4.3kg650–700발
R5 카빈877mm / 615mm332mm3.7kg650–700발
R6 PDW805mm / 565mm280mm3.6kg585발


4. 1. R5

R5 소총으로 무장한 HNP SWAT 대원.


R5는 R4 돌격소총의 카빈 버전으로, 이스라엘의 갈릴 SAR 모델과 유사하게 개발되었다.[25][26] R4에 비해 총열이 130mm 짧아졌으며, 이에 따라 가스 시스템과 앞덮개(핸드가드) 역시 단축되었다. R5의 핸드가드는 오리지널 갈릴 SAR/AR과 비슷한 모양이다. R4에 있던 양각대는 제거되었으며, 소염기는 소총 수류탄 발사를 지원하지 않는다.

주로 남아프리카 해군, 남아프리카 공군, 남아프리카 군 의료 서비스(South African Military Health Service), 남아프리카 경찰청(SAPS) 등에서 운용한다.[25][26]

모델전체 길이 (개머리판 펼침/접힘)총열 길이무게발사 속도
R5 카빈877mm / 615mm332mm3.7kg650–700 rpm



베크토르 LM5 (R5의 반자동 모델)


R5의 반자동 소총 버전으로는 LM5가 있으며, 이는 R5에서 완전 자동 연사 기능을 제거한 모델이다. 법 집행 기관 및 민간 시장을 대상으로 개발되었다.[25][26]

4. 2. R6

1990년대에 R5보다 더욱 소형화된 개인 방어 화기(PDW)로 개발된 모델이다.[25][26] 원래 장갑차 승무원이나 공수부대를 위해 개발되었으며,[25][26][7] 갈릴 MAR(마이크로 갈릴)에 해당하는 모델이다.[26]

R6는 R5보다 총열이 더 짧고 가스 실린더와 피스톤 어셈블리도 단축되었다.[7] 총열 길이는 280mm이다. 다만, 실제 갈릴 MAR보다는 총열이 길며, 본체 리시버 하단 전방, 핸드가드, 프론트 사이트 등 일부 부품은 R5와 거의 동일한 형태를 유지하고 있다.[25][26]

제원상 전체 길이는 개머리판을 펼쳤을 때 805mm, 접었을 때 565mm이며, 무게는 3.6kg, 분당 발사 속도는 585발이다.

R6에서 완전 자동 연사 기능을 제거한 반자동 전용 모델인 LM6도 존재하며, 이는 법 집행 기관 및 민간 시장을 위해 개발되었다.[25][26]

4. 3. LM4, LM5, LM6

LM4, LM5, LM6는 각각 R4, R5, R6에서 완전 자동 연사 기능을 제거한 반자동 소총 모델이다.[25][26] 이 모델들은 주로 민간 시장과 법 집행 기관을 대상으로 개발되었다.[25][26]

이 소총들은 LIW/DLS(Lyttelton Engineering Works/Denel Land Systems)에서 제작하고 머스그레이브(Musgrave)에서 판매하였다. 모델명의 'LM'은 Lyttelton과 Musgrave의 앞 글자를 딴 것이다.

5. 개량형

DLS는 피카티니 레일이 장착된 R4, R5, R6의 재생산 모델을 출시했다. DLS는 또한 유탄 발사기, 손잡이 및 기타 언더 배럴 부착물을 선보였다.[11]

6. 사용 국가

R4 사용 국가 지도

7. 대중문화

남아프리카 공화국을 배경으로 하거나 남아프리카 공화국에서 촬영된 액션 영화에서 자주 등장한다. 또한, 그립과 핸드가드를 개조하여 AK-47처럼 보이게 만든 소품총도 사용된다.


  • ''디스트릭트 9'': MNU 제1대대 지휘관 쿠버스 대령이 R6을 사용하며, 그의 부하들 일부는 R5를 사용한다. 나이지리아 갱 단원들은 AK 스타일로 개조된 모델을 사용한다.
  • ''호텔 르완다'': 르완다 군인들이 여러 장면에서 R4를 사용하는 모습이 나타난다. 르완다 해방 민주군은 R5와 AK 스타일로 개조된 모델을 사용한다.
  • ''머신 건 프리처'': 주인공 샘 칠더스(제라드 버틀러)와 남수단 인민방위군 병사들, 게릴라들이 AK 스타일로 개조된 모델이나 개조된 R4를 사용한다.
  • ''침묵의 암살자''(Mercenary for Justice영어): 주인공 존 시거(스티븐 시걸)와 그의 동료들, 프랑스군 병사, 남아프리카 공화국 경찰 소속 경찰관이 R5를 사용한다. AK 스타일로 개조된 모델도 등장한다.
  • ''세이비어''(Savior영어): 1998년 보스니아 전쟁을 배경으로 한 영화. 주인공 기(데니스 퀘이드)가 R4를 주무기로 사용하는데, 이 총은 지정 사수 소총(DMR) 사양으로 개조되었다. 개조 내용은 조준경 장착(AK 스타일 리시버 마운트 활용), 개머리판에 볼 패드 추가, 가늠쇠 제거 등이다.
  • ''스트라이크 백: 극비 미션'': 남아프리카 공화국 국방군과 남아프리카 공화국 경찰이 사용하는 것으로 묘사된다. 또한 주인공 마이클 스톤브리지, 데미안 스콧과 적들이 AK 스타일로 개조된 모델을 사용한다.
