1. 개요
TRS-3D는 1990년대에 개발된 C 밴드를 사용하는 수동 위상 배열 레이더로, 대공 수색 및 정밀 사격 통제에 사용된다. TRS-3D/16, TRS-3D/16-ES, TRS-3D/32 세 가지 모델이 있으며, 최대 300개의 공중 및 해상 목표를 탐지 및 추적할 수 있다. 독일, 스페인, 핀란드, 노르웨이, 덴마크, 말레이시아, 미국 등 여러 국가에서 운용하고 있다.
더 읽어볼만한 페이지
- 해상 레이더 - FCS-3
FCS-3는 일본 해상자위대의 함대 방공 시스템으로, 하나의 레이더로 수색과 추적을 동시에 수행하며, 신세대 전술 정보 처리 장치와 연동하여 대응 시간을 단축하는 특징을 가진 00식 사격 지휘 장치이며, 다양한 파생형이 개발되어 해상자위대 함정에 탑재되고 있다. - 해상 레이더 - AN/SPY-3
AN/SPY-3은 미국 해군에서 운용하는 X 대역 다기능 위상 배열 레이더 시스템으로, 8~12GHz 주파수 범위에서 작동하며 줌왈트급 구축함과 제럴드 R. 포드급 항공모함에 탑재되어 표적 식별 및 미사일 표적 조명에 사용된다.
| TRS-3D | |
|---|---|
| TRS-3D/16-MS 정보 | |
 | |
| 국가 | 독일 |
| 도입 년도 | 1999년 |
| 종류 | 3차원 레이더 |
| 안테나 | |
| 방식 | 패시브 페이즈드 어레이(PESA) |
| 크기 | 폭 2.5m × 높이 0.4m |
| 주파수 | |
| 대역 | C밴드 |
| 성능 | |
| 회전 속도 | 10 rpm |
| 최대 탐지 거리 | 180 km |
| 전투기 탐지 거리 | 110 km |
| 탐지 고도 | 110 km |
| 전력 및 무게 | |
| 무게 (안테나) | 862 kg |
| 무게 (전체 시스템) | 1,990 kg |
| 기타 명칭 | |
2. 제원
TRS-3D는 1990년대에 개발된 C 밴드 수동 위상 배열(PESA) 레이더로, 대공 수색과 고정밀 사격 통제 능력을 갖추고 있다. 주요 운용 모델로는 안테나 안정화 방식과 크기에 따라 TRS-3D/16-MS(기계식 안정화), TRS-3D/16-ES(전자식 안정화, 경량화), 그리고 안테나를 대형화하여 탐지 거리를 200km까지 증대시킨 TRS-3D/32가 있다.[2][3] 미국 해군은 TRS-3D/32 모델을 AN/SPS-75라는 제식 명칭으로 사용하며, 영국 해군의 중거리 레이더(MRR) 사업을 위해 TRS-3D/24 모델도 개발되었다.[2][3] 각 모델의 상세 제원은 하위 문서를 통해 확인할 수 있다.
2. 1. TRS-3D/16
TRS-3D/16은 그 이름처럼 16열의 방사 소자를 가지고 있으며, 각 열에는 46개의 소자가 배치되어 있다. 안테나의 안정화를 기계적으로 수행하는 '''TRS-3D/16-MS'''와 전자적으로 안정화하여 경량화한 '''TRS-3D/16-ES''' 두 가지 버전이 있다. ES형은 MS형에 비해 안테나 및 시스템 전체 중량이 가볍다.[4]| 구분 | 안정화 방식 | 안테나 크기 (IFF 포함) | 안테나 중량 | 시스템 전체 중량 |
|---|---|---|---|---|
| TRS-3D/16-MS | 기계식 | 폭 2.5m × 높이 2.92m | 862kg | 2179kg |
| TRS-3D/16-ES | 전자식 | 폭 2.5m × 높이 2.48m | 575kg | 1990kg |
TRS-3D/16은 다음과 같은 4가지 수색 모드를 가진다.[4]
| 모드 | 회전수 (분당) | 주요 특징 | 최대 탐지 거리 | 최대 탐지 고도 |
|---|---|---|---|---|
| 자위 방공 | 30 | 시스키머 탐지 (10° 앙각에서 42km) | - | - |
| 자위 방공/클러터 | 17 | - | - | - |
| 수색 | 10 | - | 92km | 17km |
| 장거리 | - | 전투기 크기 목표 탐지 거리 110km | 180km | 110km |
자동 목표 탐지 및 추적 처리(ADT) 기능을 통해 최대 300개의 공중 및 해상 목표를 동시에 관리할 수 있다.[4]
2. 2. TRS-3D/32
TRS-3D/32는 C 밴드를 사용하는 수동 위상 배열(PESA) 레이더인 TRS-3D 계열의 한 종류이다. 미국 해군에서는 '''AN/SPS-75'''라는 제식 명칭으로도 불린다. 이 레이더는 1990년대에 개발되었으며, 기존 모델에 비해 안테나를 대형화하여 탐지 거리를 200km까지 증대시킨 것이 특징이다.[2][3]
TRS-3D/32는 32열의 방사 소자를 가지며, 안테나의 무게는 1350kg이다.[4] TRS-3D 계열 레이더는 대공 수색뿐만 아니라 고정밀 사격 통제 능력도 갖추고 있다.[2][3]
3. 운용 국가
TRS-3D 레이더는 독일, 스페인, 핀란드, 노르웨이, 덴마크, 말레이시아, 미국 등 여러 국가의 해군 및 해안경비대에서 운용하고 있다.
3. 1. 주요 운용 국가
- 독일

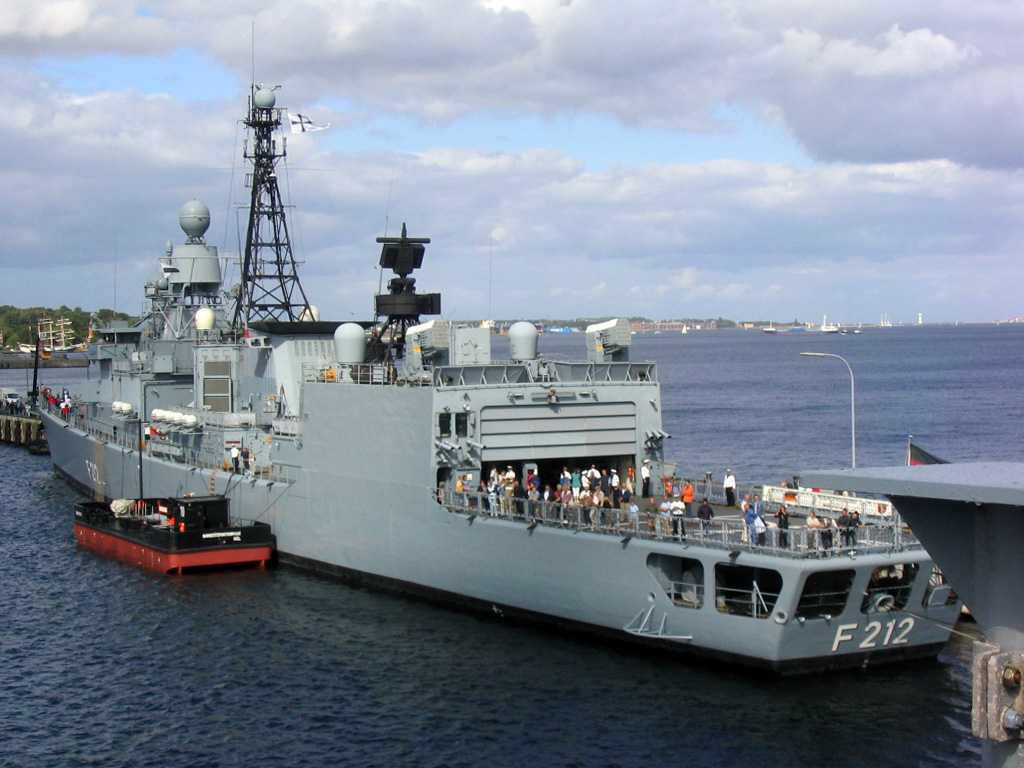

- * 브레멘급 호위함 (개장 후)
- * 브라운슈바이크급 코르벳
- 스페인
- * 갈리시아급 상륙함
- 핀란드
- * 하미나급 미사일정
- * 헤멘메아급 기뢰 부설함
- 노르웨이
- * 노르컵급 초계함
- * 쇄빙 초계함 스바르발
- 덴마크
- * 닐스 유엘급 코르벳
- * 프리베피스켄급 초계정
- 말레이시아
- * 쿠다급 초계함
