1. 개요

약실은 탄약통을 넣고 발사 준비를 하는 총기의 부품이다. 수동 또는 자동 작동 방식을 통해 탄약을 장전하며, 권총, 소총, 산탄총은 총열에 통합된 단일 약실을, 리볼버는 탄창에 여러 개의 약실을 가진다. 약실 삽입은 특정 구경이나 탄약에 맞게 무기의 약실을 조정하는 것을 의미하며, 발사 시 발생하는 고압력을 봉쇄하는 역할을 한다. 약실은 코크 오프, 추탄 불량과 같은 문제 발생을 방지하기 위해 설계되며, 플루티드 챔버, 포티드 챔버, 다중 약실 등 다양한 종류가 있다. 또한, 법적 총기 검사에서 약실은 탄피에 각인되는 자국을 통해 총기를 식별하는 데 중요한 역할을 한다.

더 읽어볼만한 페이지

  • 화기 부품 - 피카티니 레일
    피카티니 레일은 소형 무기에 부착물을 장착하기 위한 표준 마운팅 시스템으로, MIL-STD-1913 표준을 따르며, 위버 레일과 유사하지만 슬롯 크기가 달라 부착물 호환성에 차이가 있다.
  • 화기 부품 - 탄창
    탄창은 여러 발의 탄약을 보관하여 화기에 장전하는 장치로, 초기 튜브형에서 박스형으로 발전하여 현대 화기의 표준이 되었으며, 박스형 외에도 다양한 형태가 존재하고 클립과는 구별된다.
약실
개요
정의발사 전에 탄약통이 삽입되는 총의 부분
기능탄약통을 고정하고 발사 준비를 함
구조
위치총열 뒤쪽, 약실 덮개 또는 회전 실린더 내
형태원통형 또는 다른 형태일 수 있음
작동 방식
탄약 삽입수동 또는 자동으로 삽입됨
밀폐발사 시 가스가 새는 것을 방지
안전
중요성안전한 총기 작동에 필수적
점검정기적인 점검 및 청소가 필요

2. 기능

탄약통을 약실에 넣는 행위는 수동으로 또는 무기의 작동(예: 펌프 액션, 레버 액션, 볼트 액션, 자동 장전 방식)을 통해 이루어진다. 자동 및 단발 권총(예: 데린저), 소총, 산탄총은 일반적으로 총신에 단일 약실이 통합되어 있지만, 리볼버는 탄창에 여러 개의 약실이 있고 총신에는 약실이 없다.[3] 따라서 권총, 소총, 산탄총은 탄창을 제거한 채로 탄약을 약실에 넣으면 발사할 수 있지만, 리볼버는 탄창을 스윙 아웃 하거나 열어 놓은 상태에서는 전혀 발사할 수 없다.

리볼버 탄창의 약실


대부분의 총기는 하나의 구경을 위해 약실이 있지만, 일부는 여러 구경을 위해 약실이 있다. 그러나 너무 크거나 작은 탄약을 발사하는 것은 위험할 수 있다.[2]

총기 설계 또는 개조에서 "약실 삽입"은 특정 구경이나 탄약을 위해 무기의 약실을 맞추는 것을 의미한다.[4] 예를 들어, 콜트 모델 1911은 .45 ACP 또는 .38 Super용으로 약실 삽입되거나 .38/.45 Clerke용으로 재약실 삽입될 수 있다.

박격포나 고전적인 무기인 전장식 총포류를 제외하면, 총에서는 노리쇠가, 포에서는 미늘쇠가 약실의 후부를 닫아 발사 시 발생하는 고압력을 봉쇄하여, 총탄이나 포탄을 전방으로 가속시킨다. 총신이나 포신 안에서는 가장 고압에 노출되므로 두껍게 만들어지지만, 그만큼 열을 축적하기 쉬우며, 연속 발사 등으로 너무 고온이 되면, 탄피나 약낭 내의 화약이 장전(裝填) 후에 가열되어 발사 조작 전에 타버리는 코크 오프 현상이 발생할 수 있다. 연사가 요구되는 총포류에서는 이 부분의 방열이 특히 중요해진다. 탄피를 사용하는 총포에서는 발사 시의 압력에 의해 탄피가 약간 팽창하여 약실의 내강과 밀착하여, 화약의 연소 가스를 밀봉하기 때문에, 약실의 봉쇄가 정밀하게 이루어진다. 또한 탄피는 연사 시에 화약을 약실의 열로부터 보호하고, 발사 후에는 폐열의 일부를 흡수하여 버려짐으로써 코크 오프를 방지하는 역할도 한다.

약실이 오염되거나, 탄피와 화약이 적합하지 않다는 등의 악조건에서는, 발사 후에 약실에서 탄피를 꺼내는 "추탄(抽筒)" 동작 시에, 탄피의 일부 또는 전부가 약실 내에 남아서 동작이 불가능해지는 "추탄 불량"이 발생할 수 있다. 추탄 불량이 되는 것을 피하기 위해, 약실 내면에 약간의 테이퍼를 주거나, 플루트라고 불리는 세로 홈 가공을 한 제품이 있다. 후자의 경우, 발사 시의 압력이 세로 홈을 통해 탄피의 외주에도 전달되어, 탄피 전반부의 팽창을 억제한다. 약실과 밀착하는 것은 탄피의 후반부뿐이며, 결과적으로 접촉 저항을 줄여서, 탄피를 원활하고 확실하게 추출할 수 있게 되지만, 반면에 약실이나 기관부에 화약에 의한 오염이 생기기 쉬워진다. 또한 홈을 따라 탄피의 전반부가 변형되므로, 재사용할 수 없게 된다.

일반적으로, 총구에서 약실의 후단까지의 길이는 총신장이라고 불리며, 총구에서 약실의 전단까지의 총탄 또는 포탄이 가속되는 부분의 길이를 유효강장 또는 단순히 강장이라고 부른다. 그러나, 리볼버에서는 총신장에 약실 부분은 포함되지 않는다.

3. 구조 및 작동 방식

박격포나 전장식 무기를 제외하면, 총에서는 노리쇠가, 포에서는 미늘쇠가 약실의 후부를 닫아 발사 시 발생하는 고압력을 봉쇄하여 총탄이나 포탄을 전방으로 가속시킨다. 약실은 총신이나 포신 안에서 가장 높은 압력을 받기 때문에 두껍게 만들어진다.

3. 1. 코크 오프 방지

탄피를 사용하는 총포에서는 발사 시 압력에 의해 탄피가 약간 팽창하여 약실 내강과 밀착함으로써 화약 연소 가스를 밀봉하여 약실 봉쇄가 정밀하게 이루어진다. 또한 탄피는 연사 시 화약을 약실의 열로부터 보호하고, 발사 후에는 폐열의 일부를 흡수하여 코크 오프를 방지한다. 연속 발사 등으로 약실이 과열되면 탄피나 약낭 내 화약이 장전 후 가열되어 발사 전에 타버리는 코크 오프 현상이 발생할 수 있다. 따라서 연사가 요구되는 총포류에서는 약실 부분의 방열이 특히 중요하다.

3. 2. 추탄 불량 방지

약실이 오염되거나 탄피와 화약이 적합하지 않은 경우처럼, 발사 후 약실에서 탄피를 꺼내는 "추탄(抽筒)" 동작 시 탄피 일부 또는 전부가 약실 내에 남아 작동이 불가능해지는 "추탄 불량"이 발생할 수 있다.[5][6][7] 이를 방지하기 위해 약실 내면에 약간의 테이퍼를 주거나, 플루트(flute)라고 불리는 세로 홈 가공을 하기도 한다. 플루트 가공을 하면 발사 시 압력이 세로 홈을 통해 탄피 외주에도 전달되어 탄피 전반부 팽창을 억제한다. 약실과 밀착하는 부분은 탄피 후반부뿐이므로, 접촉 저항이 줄어 탄피를 원활하고 확실하게 추출할 수 있지만, 약실이나 기관부에 화약에 의한 오염이 생기기 쉽다. 또한 홈을 따라 탄피 전반부가 변형되므로 재사용할 수 없게 된다.

3. 3. 총신/포신 길이

포구 또는 총구에서 약실 후단까지의 길이는 포신장 또는 총신장이라고 불리며, 포구 또는 총구에서 약실 전단까지 총탄 또는 포탄이 가속되는 부분의 길이는 유효강장 또는 강장이라고 부른다. 리볼버에서는 총신장에 약실 부분이 포함되지 않는다.

4. 종류

약실에는 다음과 같은 종류가 있다.


  • 플루티드 챔버(Fluted chamber): 탄피 추출을 용이하게 하기 위해 가스 배출 홈을 가진 약실이다.
  • 포티드 챔버(Ported chamber): 탄피 추출 시 가스가 탄피 주변으로 새어 나가도록 설계된 약실이다. 플루티드 챔버와 반대되는 개념으로, 탄피가 약실 벽에 달라붙어 추출을 약간 지연시키는 것을 의도한다.
  • 다중 약실(Multi chamber): 포탄의 속도와 사거리를 늘리기 위해 포신에 여러 개의 약실을 갖는 방식이다. 주로 포병용 총기에 사용되며, 제임스 리처드 해스켈 다중 약실포가 그 예이다.

4. 1. 플루티드 챔버 (Fluted chamber)

총열 약실에서 가스 배출 홈은 탄피의 추출을 용이하게 하기 위해 사용되는 가스 배출 홈/가이드라인을 말한다.[5][6] 이들은 환형 및 나선형 형태를 가질 수도 있다.[7] 가스 배출 홈 약실을 사용하는 대표적인 화기로는 롤러 지연 블로우백 방식의 헤클러 & 코흐 G3, 레버 지연 블로우백 방식의 FAMAS, AA-52 등이 있다.

가스 배출 홈이 있는 약실과 없는 약실의 블로우백 화기 비교


가스 배출 홈(왼쪽)과 G3 전투 소총의 롤러 지연 작동 방식이 적용된 약실 단면 모형


롤러 또는 레버 지연 블로우백 방식의 무기는 노리쇠(볼트)가 탄두가 아직 총열에 있고 사용된 탄피가 완전히 가압된 상태에서 움직이기 시작해야 한다. 약실 끝에 가스 배출 홈을 사용하면 연소 가스가 탄피의 목과 앞부분을 부유시켜 탄피의 앞쪽 외부 표면과 내부 사이의 압력을 평형하게 한다. 롤러 지연 블로우백 방식의 StG 45(M) 돌격소총 프로토타입은 압력 평형 가스 배출 홈이 바람직하다는 것을 입증했는데, 롤러 또는 레버 지연 블로우백 방식 무기의 노리쇠는 사용된 (팽창된) 탄피가 약실 벽에 눌려 탄피 추출 단계에서 심각한 문제를 일으킬 수 있는 매우 높은 내부 탄피 압력 하에서 열리기 때문이다. StG 45(M)에서 전통적인 절삭 방식(가스 배출 홈이 없는)의 약실을 사용한 결과 테스트 중 탄피 헤드가 분리되었다.

약실이 오염되거나, 탄피와 화약이 적합하지 않은 경우 등에는 발사 후 약실에서 탄피를 꺼내는 "추탄(抽筒)" 시에 탄피 일부 또는 전부가 약실 내에 남아 동작이 불가능해지는 "추탄 불량"이 발생할 수 있다. 이를 피하기 위해 약실 내면에 약간의 경사를 주거나, 플루트라고 불리는 세로 홈 가공을 한 제품이 있다. 플루티드 챔버의 경우 발사 시의 압력이 세로 홈을 통해 탄피의 외주에도 전달되어, 탄피 전반부의 팽창을 억제한다. 약실과 밀착하는 것은 탄피의 후반부뿐이며, 결과적으로 접촉 저항을 줄여 탄피를 원활하고 확실하게 추출할 수 있게 되지만, 약실이나 기관부에 화약에 의한 오염이 생기기 쉽다. 또한 홈을 따라 탄피의 전반부가 변형되므로 재사용할 수 없게 된다.

4. 2. 포티드 챔버 (Ported chamber)

압력 해소 포트가 있는 총열 약실은 탄피 추출 시 가스가 탄피 주변으로 새어 나가도록 설계되었다. 이는 플루티드 챔버의 반대 개념으로, 탄피가 약실 벽에 달라붙어 추출을 약간 지연시키는 것을 의도한다. 압력을 유지하기 위한 환상 홈이 있는 용접된 슬리브가 필요하다.[8]

4. 3. 다중 약실 (Multi chamber)

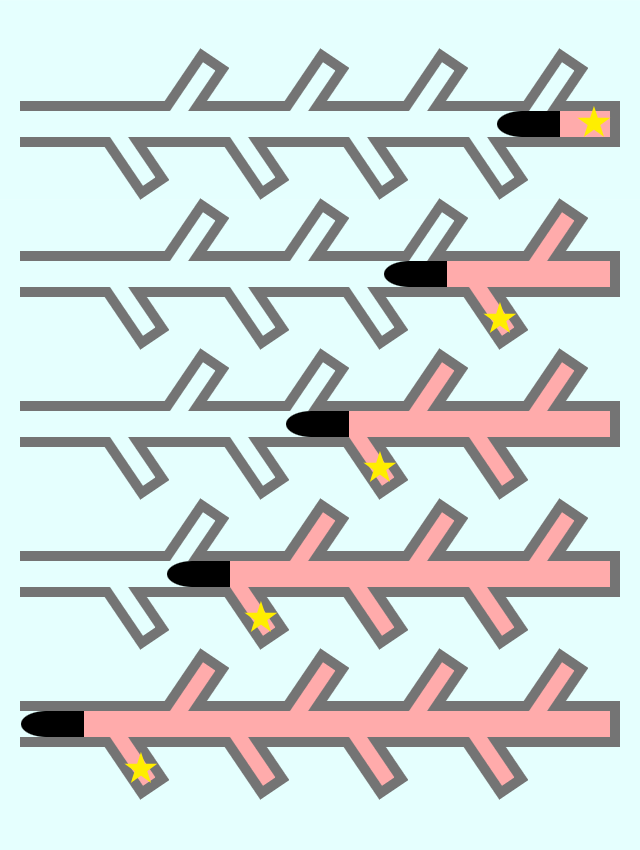

다중 약실포의 개략도


다중 약실은 대부분의 포병용 총기에 사용되며, 포탄의 속도와 사거리를 늘리기 위해 포신에 일련의 약실을 갖는 방식을 말한다. 제임스 리처드 해스켈 다중 약실포가 그 예이다.

5. 법적 총기 검사

약실은 법적 총기 검사의 핵심 요소이다. 약실은 사격 시 발생하는 압력으로 인해 탄피에 표면의 줄무늬 불규칙성을 각인시키는데, 이를 약실 자국이라고 부른다.[9][10][11] 이러한 약실의 불완전성은 제조 과정이나 광범위한 사용을 통해 발생할 수 있다.[12] 약실 자국은 품질이 떨어지는 총기나, 크기가 작은 약실에서 사격할 때 더 두드러진다.[9]

최근에는 자동 총기 식별 데이터베이스를 사용하여 이 과정을 자동화하려는 움직임이 있었다.[13] 탄도학 식별은 또한 공이와 노리쇠에 새겨진 조각을 통해 의도적으로 약실 자국을 생성하는 마이크로 스탬핑 기술의 발전을 보였다.[14]
