그러먼 F-11 타이거

"오늘의AI위키"는 AI 기술로 일관성 있고 체계적인 최신 지식을 제공하는 혁신 플랫폼입니다.
"오늘의AI위키"의 AI를 통해 더욱 풍부하고 폭넓은 지식 경험을 누리세요.
목차

1. 개요

그러먼 F-11 타이거는 1954년부터 1961년까지 운용된 미국 해군의 함재기이다. F-11 타이거는 200대가 생산되어 여러 항공모함에 배치되었으나, 경쟁 기종인 보트 F-8 크루세이더보다 성능이 떨어지고 엔진의 신뢰성 부족 등의 이유로 주력 전투기로서는 4년 동안만 활동했다. 이후 훈련기로 사용되었으며, 블루 엔젤스 곡예 비행팀에서 1957년부터 1969년까지 사용되기도 했다.

더 읽어볼만한 페이지

  • 함재기 - 그러먼 F6F 헬캣
    그러먼 F6F 헬캣은 제2차 세계 대전 당시 미 해군의 주력 함상 전투기로, 견고한 구조와 강력한 엔진을 바탕으로 뛰어난 운동 성능과 방어력을 갖춰 일본 항공 전력 격멸에 기여하고 다양한 임무를 수행했으며, 높은 격추 대 손실 비율을 기록하며 태평양 전쟁에서 맹활약, 수많은 에이스를 배출했다.
  • 함재기 - 호커 허리케인
    호커 허리케인은 1930년대 호커 항공에서 개발되어 제2차 세계 대전 초 영국 본토 항공전에서 활약하며 독일 공군에 맞서 싸운 롤스로이스 멀린 엔진을 장착한 단엽 전투기로, 다양한 파생형으로 전투기, 요격기, 전투폭격기 등 다방면에서 활약했다.
  • 중익기 - 록히드 U-2
    록히드 U-2는 미 공군과 CIA가 운용하는 고고도 정찰기로, 냉전 시대 정보 수집에 활약하며 파워스 사건으로 논란을 겪었지만, 꾸준한 개량을 거쳐 현재도 운용 중이며 향후 첨단 전투 관리 시스템과 연동될 예정이나, 장기적인 운용 방향에 대한 논의가 진행 중이다.
  • 중익기 - F-22 랩터
    F-22 랩터는 미국 공군의 5세대 전투기로, 스텔스 기술, 초음속 순항, 고기동성, 통합 항전 시스템을 갖추었으며, F-15를 대체하기 위해 개발되어 실전에서 여러 작전에 투입되었다.
그러먼 F-11 타이거
개요
종류전투기
제작사그러먼 항공기 엔지니어링
운용 국가미국 해군
최초 비행1954년 7월 30일
생산 기간1954년–1959년
생산 대수199대
도입1956년
퇴역1961년 (항모), 1967년 (훈련), 1969년 (블루 엔젤스)
이미지
VF-21 F11F-1 타이거 편대 (좌측 에셜론 대형)

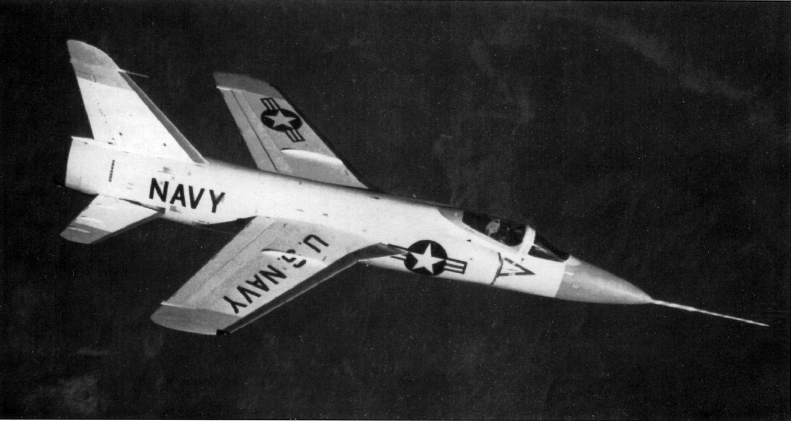

1956년에 촬영된 F11F-1 138620호기 비행 모습
파생형
파생형그러먼 F11F-1F 슈퍼 타이거
운용 정보
운용 함선USS 인트레피드 (CV-11)
USS 렉싱턴 (CV-16)
USS 핸콕 (CV-19)
USS 본 홈 리처드 (CV-31)
USS 샹그릴라 (CV-38)
USS 포레스탈 (CV-59)
USS 사라토가 (CV-60)
USS 레인저 (CV-61)

2. 역사

1954년부터 1959년까지 6년 동안 200대가 생산되었다. 인트레피드, 렉싱턴, 핸콕, 본 험 리처드, 샹그릴라, 포레스탈, 사라토가, 레인저 항공모함에 배치되었으며, 1961년에 함재기에서 퇴역했다.[38]

F9F-6 쿠거는 후퇴익을 채택하여 F9F 팬서보다 속도 성능을 향상시켰지만, 당시 항공기 기술 발전 속도가 빨라 초음속 전투기 실용화가 임박했다. 1952년 4월, 미 해군은 F9F-8을 기반으로 한 초음속 전투기 개발을 발주했고, 6월에는 챈스 보우트 F8U 계약도 체결하여 F8U 개발의 보험적 성격도 있었다. F9F-8은 예산 확보를 위해 기존 기체 개량 형태로 개발을 시작했지만, 실제로는 완전히 다른 기체였다. 개발 중 F9F-9로 명칭이 변경되었고, 1954년 7월 초도 비행, 1955년 4월 F11F-1 명칭을 부여받았다.[38]

챈스 보우트 F8U, 맥도넬 F4H와 해군 주력기 자리를 두고 경쟁했으나, 경량 전투기로 개발되었음에도 개량을 거듭하며 중량이 증가했고, 상대적으로 약한 엔진(라이트 J65-W-18 추력 3,380kg)으로 인해 속도, 가속, 상승 성능에서 뒤처졌다. 전천후 성능과 다용도 성능도 부족했다. 당시 미 해군은 제트 전투기를 순수 전투기로, 왕복 엔진 전투기를 전투 폭격기로 운용했으나, 1950년대 중반 이후 제트 전투기에 전투 폭격기로서의 범용성을 요구했다. F8U는 이러한 범용성을 갖추고 전천후화에도 대응 가능하여 F-11은 196대 생산에 그쳤다.[38]

1957년부터 1961년까지 짧게 실전 배치되었으나, 이착함 성능, 조종성, 운동성이 뛰어나 미 해군 곡예 비행대 "블루 엔젤스"에서 사용되었다. 초기 생산형과 기수 부분을 연장한 후기 생산형이 있다.

F11F-1은 1962년 미국 삼군 군용기 호칭 통일에 따라 F-11A로 개칭되었다.[38]

3. 개발

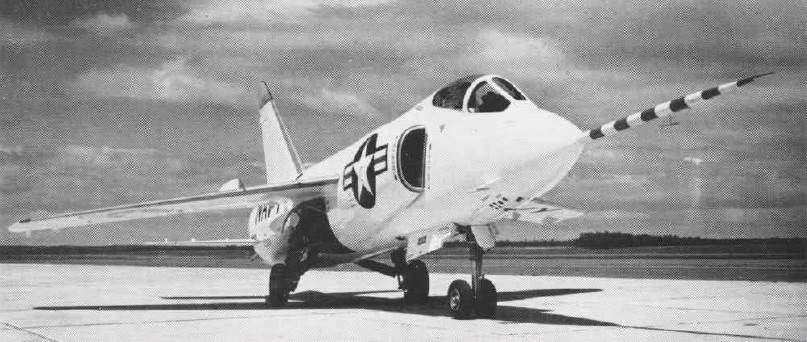

XF9F-9 시제기

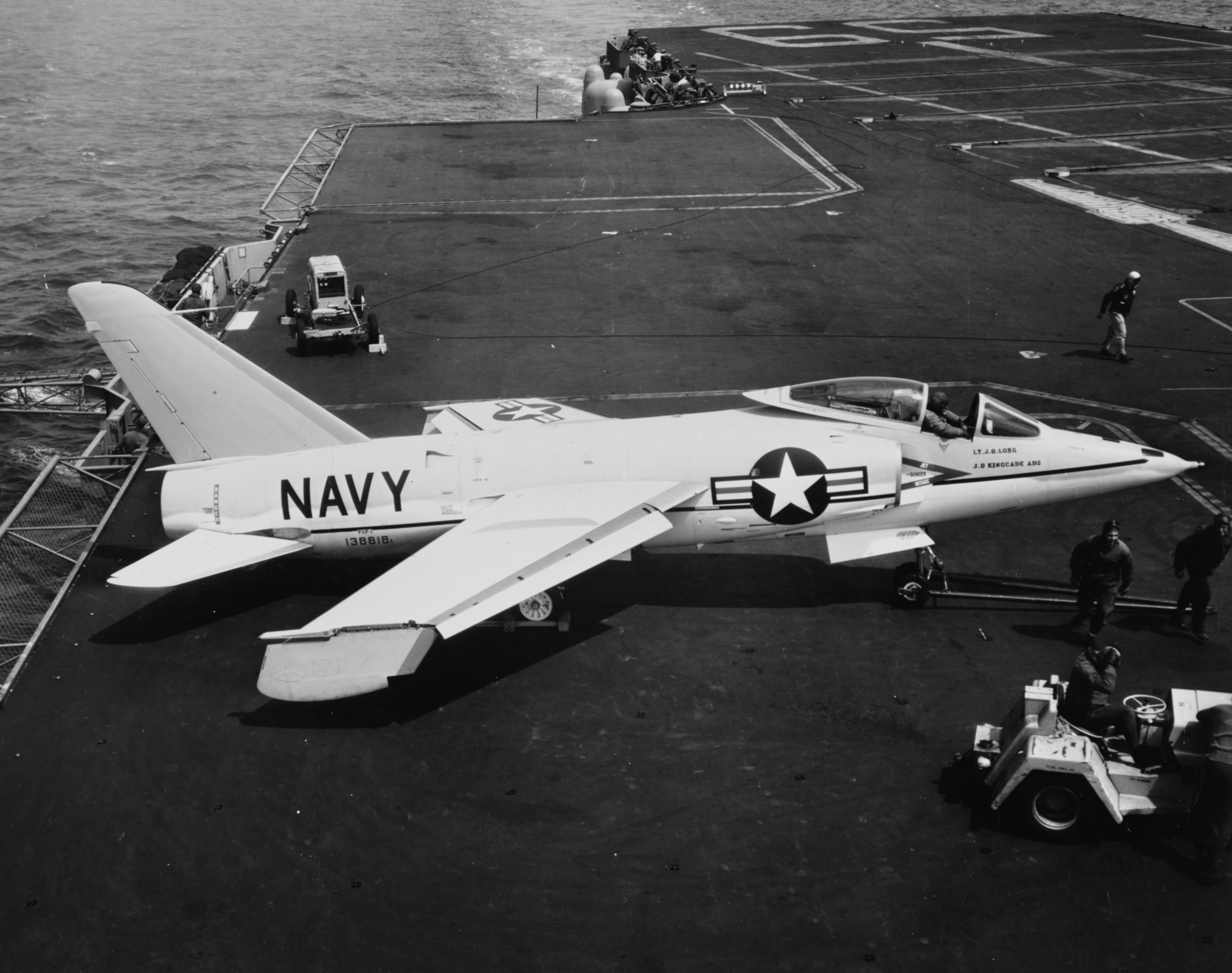

USS 인디펜던스에 탑재된 F11F-1 타이거. 날개 끝이 아래로 접혀있다.

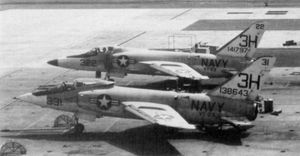

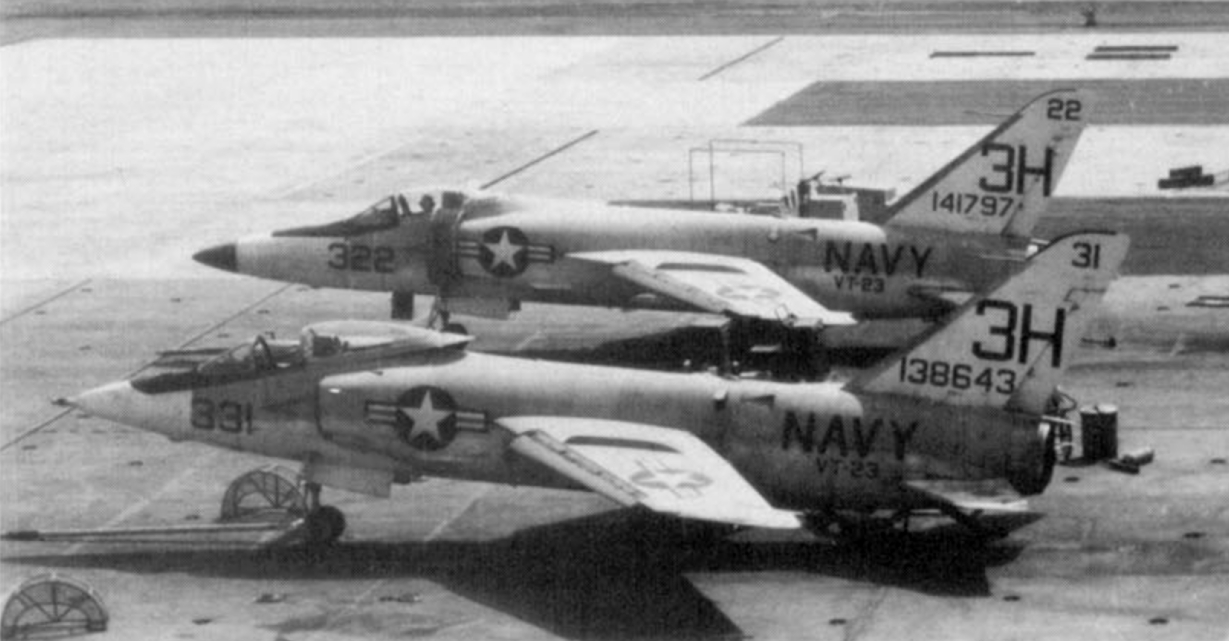

VT-23에서 나온 초기 생산 "짧은 노즈" F11F와 후기 "긴 노즈"


F11F(F-11) 타이거는 1952년 그루먼이 F9F-6/7 쿠거를 현대화하기 위해 사내 자금으로 추진한 G-98 프로젝트에서 시작되었다.[1][2] 설계팀은 면적 법칙 등 여러 기술을 적용하여 항공기 크기를 최소화하는 것을 목표로 했다.[1][3] 1953년 설계가 마무리될 무렵에는 쿠거와는 완전히 다른 모습이 되었다.

새로운 날개에는 전폭 플랩과 스포일러가 장착되어 에일러론 대신 스포일러로 롤 제어를 했다. 항공모함 보관을 위해 날개는 수동으로 접을 수 있었고, 초음속 성능을 위해 수평 미익은 가동형이었다. 엔진은 라이트 J65 터보제트 엔진, 즉 면허 생산된 암스트롱 시들리 사파이어의 개량형을 사용했다.[4]

이 설계는 초음속 성능과 아음속 항력 감소의 잠재력으로 미국 해군의 관심을 끌었다. 1953년 초, 미 해군은 XF9F-8로 명명된 2대의 시제기를 주문했다. 그러나 혼란스럽게도 시제기는 XF9F-9로 재지정되었고, XF9F-8은 쿠거의 다른 파생형에 할당되었다.

라이트 J65의 애프터버너가 없는 버전으로 1954년 7월 30일 첫 시제기가 첫 비행을 했지만, 거의 마하 1에 도달했다. 애프터버너 엔진을 장착한 두 번째 시제기는 더글러스 F4D 스카이레이에 이어 두 번째 초음속 미국 해군 항공기가 되었다. 1955년 4월, 이 항공기는 F11F-1이라는 새로운 명칭을 받았고, 1962년 삼군 명명 시스템 채택 후 F-11A로 변경되었다.[6] 1956년 4월 4일, F11F-1 타이거는 USS 포레스털에서 항공모함 시험을 시작했다.[7]

1956년 9월 21일, 시험 비행 중 조종사 톰 아트리지가 발사한 20mm 기관포탄에 피격되는 사고가 발생했다.[8][9] 얕은 급강하 중 두 번의 발사를 했고, 탄도가 약해진 기관포탄과 하강하던 기체가 교차하면서 항공기가 손상되었다. 아트리지는 불시착하여 다리가 부러지고 척추뼈가 여러 군데 부러졌지만 생존했다.[10][11]

그루먼은 F-11A(F11F-1) 전투기 외에도 공중 정찰 및 전용 훈련기 버전을 포함하여 타이거의 여러 모델을 제안했다. 또한, 제너럴 일렉트릭 J79 엔진을 장착한 F11F-1F 슈퍼 타이거를 개발했다.[12]

3. 1. 파생형


  • '''F9F-9'''

: 개발 당시 명칭. F9F-8에서 변경되었다.

  • '''F11F-1'''

: 양산형. 1962년 이후, F-11A로 개칭되었고 200대가 생산되었다.

  • '''F11F-P'''

: 사진 정찰기형. 85대 생산 계획이 취소되었다.[4]

  • '''F11F-1F'''

: 엔진 교체, 성능 향상형. 1962년 이후, F-11B로 개칭되었고 2대가 생산되었다.[4] GE J79 (추력 4355kg) 엔진으로 교체하여 최고 속도 2,253km/h, 23,449m의 세계 고도 기록을 세웠지만, 연료 소비 증가로 항속 거리가 감소하고 날개 면 하중 증가로 이착륙 성능이 악화되어 채택되지 못했다.[4]

F11F-1F 슈퍼 타이거


: 그루먼은 F-86의 후계 전투기(제1차 F-X)를 선정하고 있던 일본의 항공자위대에 판매를 추진했다.[4] 그러나 G-98의 내정에 대해 "부정 혐의가 있다" 또는 "설계도만 있는 유령 전투기"라는 비판이 일어, 결국 F-104가 채택되었다.[4]

4. 운용

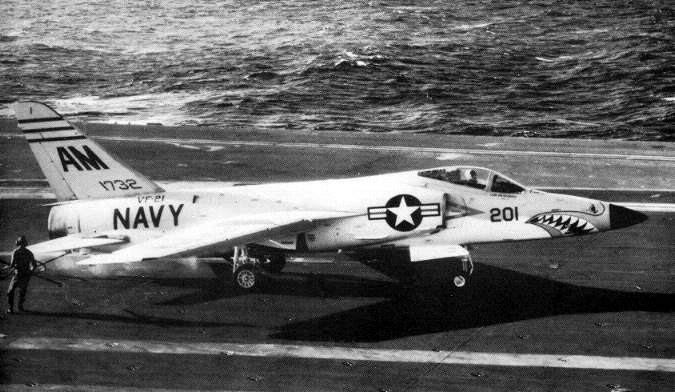

1957년 레인저에 착륙하는 VF-21의 F11F-1

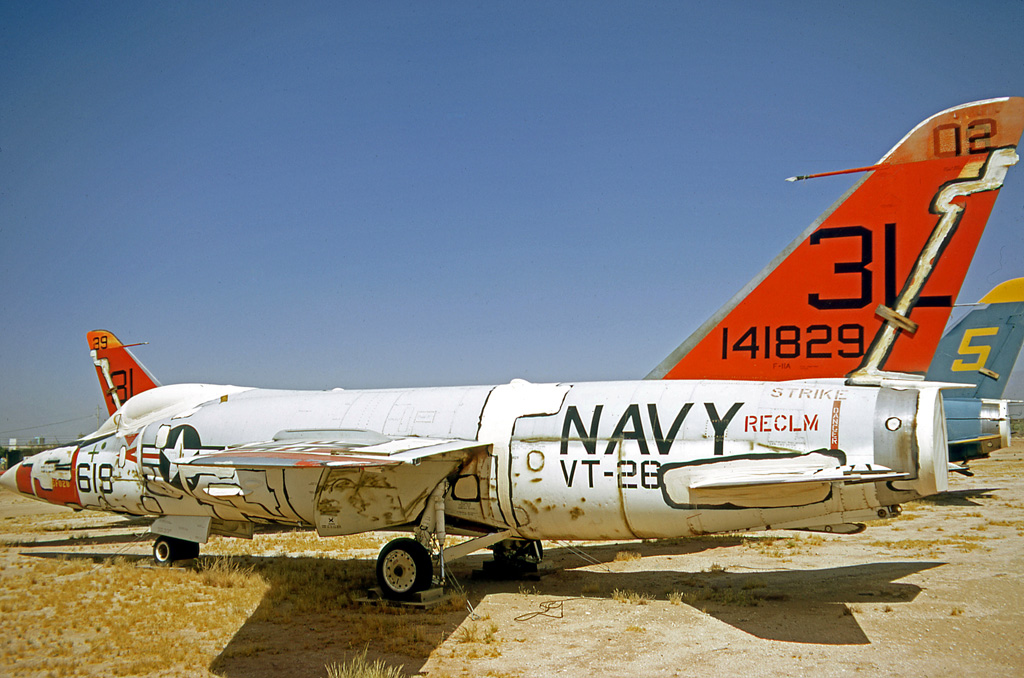

VT-26 비행대의 F-11A 타이거 고급 훈련기. 독특한 색상 구성을 하고 있다.


1959년 VF-33 ''타이거'' (인트레피드)

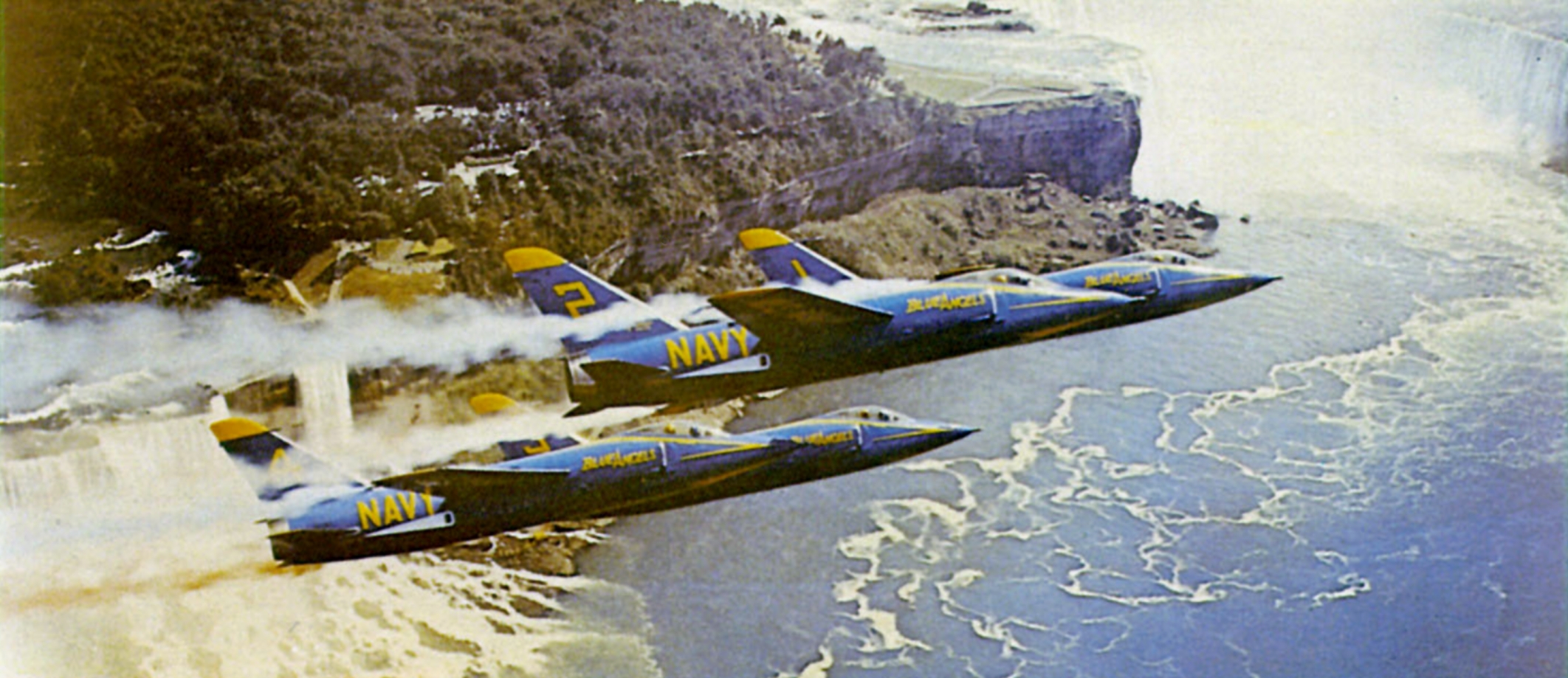

블루 엔젤스는 1957년부터 1969년까지 F11F를 운용했다.


F11F 타이거는 미국 해군 7개 비행대에서 운용되었다.[16] 대서양 함대의 VF-21, VF-33과 태평양 함대의 VA-156(1959년 1월 VF-111로 재지정), VF-24(1959년 3월 VF-211로 재지정), VF-51, VF-121, VF-191이 타이거를 운용했다. 이 항공기는 인트레피드, 렉싱턴, 행콕, 본험 리처드, 샹그릴라, 포레스탈, 사라토가, 레인저, 인디펜던스에서 운용되었다.

F11F는 보트 F-8 크루세이더보다 성능이 떨어지고, J65 엔진의 신뢰성 부족,[16] 항속 거리와 체공 시간 부족 등의 문제로 인해 주력 전투기로서 불과 4년 동안만 활동했다.[1][17] 해군은 F11F-1P 정찰 버전의 주문을 취소하고, 199대의 F11F-1 (F-11A) 전투기만 제작했다.

1961년, 타이거는 항공모함 운용에서 영구적으로 철수했다. 이후 1960년대 후반까지 텍사스 남부의 NAS 체이스 필드와 NAS 킹스빌에서 해군 항공 훈련 사령부에서 훈련기로 사용되었다. 학생들은 TF-9J 쿠거로 고급 제트 훈련을 받은 후, F-11을 통해 초음속 능력을 경험했다.[21]

블루 엔젤스는 1957년부터 1969년까지 타이거를 사용하여 공연했다.[19][1]

1962년 미국 삼군 항공기 명명 시스템 이전에는 타이거는 F11F로 지정되었으며, 통합 후에는 F-11로 재지정되었다.

1973년, 두 대의 전 블루 엔젤스 F-11A가 데이비스-몬탄 AFB에서 보관소에서 꺼내어져 비행 중 추력 제어 시스템 평가를 위한 테스트베드로 개조되었다. BuNo 141853에는 로어 인더스트리 추력 반전 장치가 장착되었고, BuNo 141824는 체이스기로 표준 구성을 유지했다. 1974년 3월부터 컬버턴에서 그런맨이 비행 중 추력 반전 테스트를 수행했으며, 1975년까지 NATC 파턱슨 리버에서 계속되었다. 테스트 완료 후, 두 비행기는 데이비스 몬탄 AFB에 다시 보관되었다. 이들이 마지막으로 비행한 타이거였다.[1][20]

; 운용 부대

부대함대비고
VF-21대서양 함대
VF-24태평양 함대1959년 3월 VF-211로 재지정
VF-33대서양 함대
VF-51태평양 함대
VF-121태평양 함대
VA-156태평양 함대1959년 1월 VF-111로 재지정
VF-191태평양 함대
ATU-203VT-23으로 재지정
ATU-223VT-26으로 재지정
블루 엔젤스1957–1969


4. 1. 한국과의 관계

1950년대 후반, 대한민국은 노후화된 F-86 세이버 전투기를 대체할 차세대 전투기 도입 사업(F-X 사업)을 추진하였다. F11F-1F 슈퍼 타이거는 F-104 스타파이터와 함께 유력한 후보 기종으로 거론되었다. 당시 공군참모총장이었던 겐다 미노루는 슈퍼 타이거의 성능을 높이 평가했으나, 엔진 문제와 개발 비용 부담 등의 문제로 F-104 스타파이터가 최종 선정되었다. (더글러스-그루먼 사건 참고)

5. 제원 (F11F-1/F-11A)

기체명F11F-1[42]
승무원1명
임무General Purpose Fighter (1)General Purpose Fighter (2)General Purpose Fighter (3)
전장13.68m
전폭9.65m
전고4.03m
날개 면적23.23m2
공허 중량6036kg
이륙 중량9541kg10840kg9940kg
전투 중량8335kg9160kg8734kg
탑재 연료[43]이륙 중량: 3872L
전투 중량: 2324L		이륙 중량: 5008L
전투 중량: 3005L		이륙 중량: 3872L
전투 중량: 2324L
휴대 장비—AIM-9 사이드와인더×2AIM-9 사이드와인더×4
엔진Wright J65-W-18 (추력: 3380kg ⇒ 4763kg) [44] ×1
최대 속도[45]1211km/h (해면 고도)1187km/h (해면 고도)1167km/h (해면 고도)
상승 능력[46]82.8m/s (해면 고도)56.9m/s (해면 고도)54.86m/s (해면 고도)
실용 상승 한도14935m14417m14478m
항속 거리2052km2122km1452km
전투 행동 반경574km778km463km
고정 무장Mk.12 20mm 기관포×4 (탄수 계 500발)


6. 현존 기체

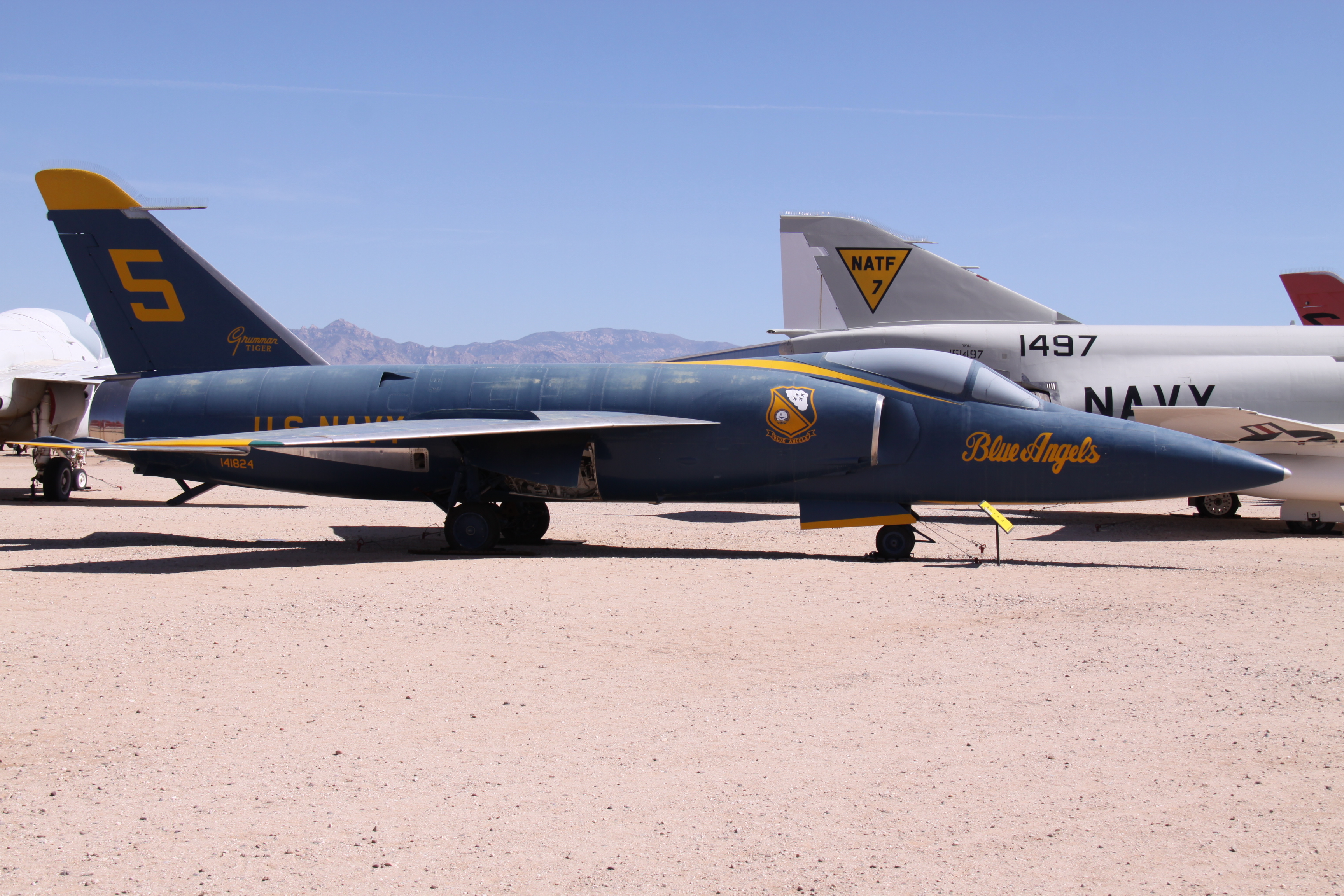

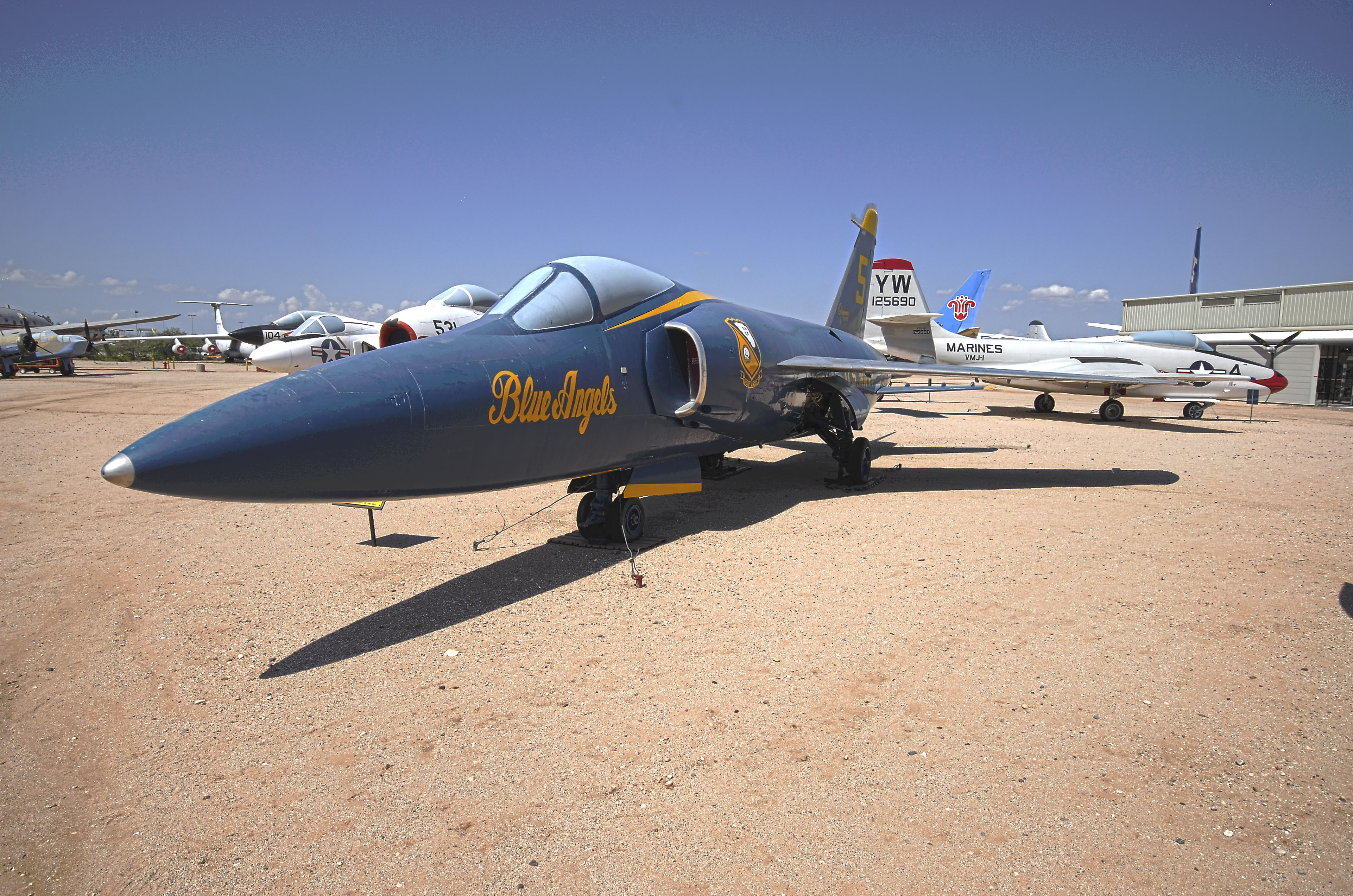

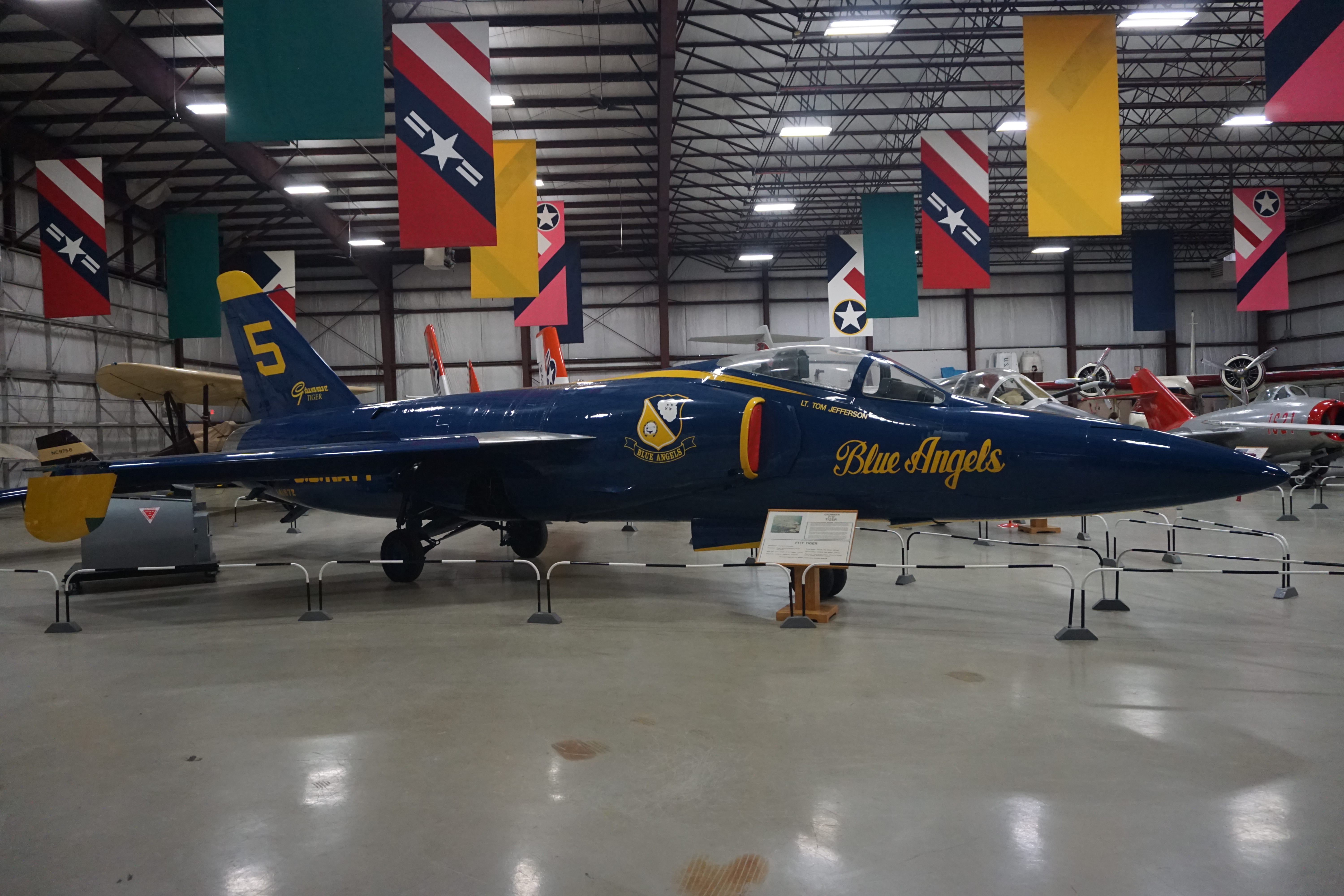

블루 엔젤스(Blue Angels) F-11 타이거. 애리조나주 피마 항공우주 박물관(Pima Air & Space Museum) 소재.

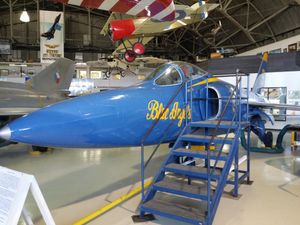

에어 주(Air Zoo)에 전시된 F11F


NAS 오셔나(NAS Oceana) 항공 역사 공원에 전시된 그루먼 타이거.

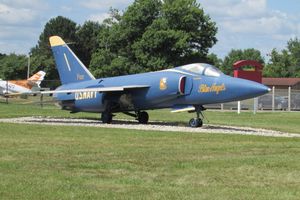

그러먼 F-11 타이거는 현재 미국 각지에 다수 기체가 보존 및 전시되어 있다.

기종일련번호기체 사진소재지소유자공개 여부상태비고
F11F-1138619노스캐롤라이나주(North Carolina) 윌밍턴(Wilmington)스트릭랜드 서플러스(Stricklands Surplus)[1]
F11F-1138645[https://www.flickr.com/photos/nickj1972/33882431008/sizes/k/ 사진]미국 캘리포니아주엘 센트로 해군 항공 시설비공개정태 전시시설 입구 앞 삼각형 부지에 다른 3대의 기종과 함께 전시. 에어쇼 등 시설 공개 시 근접 관람 가능.[2]
F11F-1
F-11A		141735
미국 캘리포니아주얀크스 항공 박물관[https://yanksair.org/]공개정태 전시[https://yanksair.org/collection/grumman-f11-a1-tiger/]
F11F-1
F-11A		141760

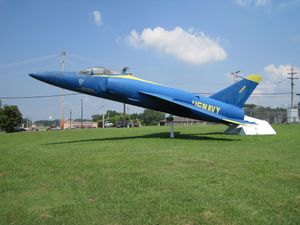

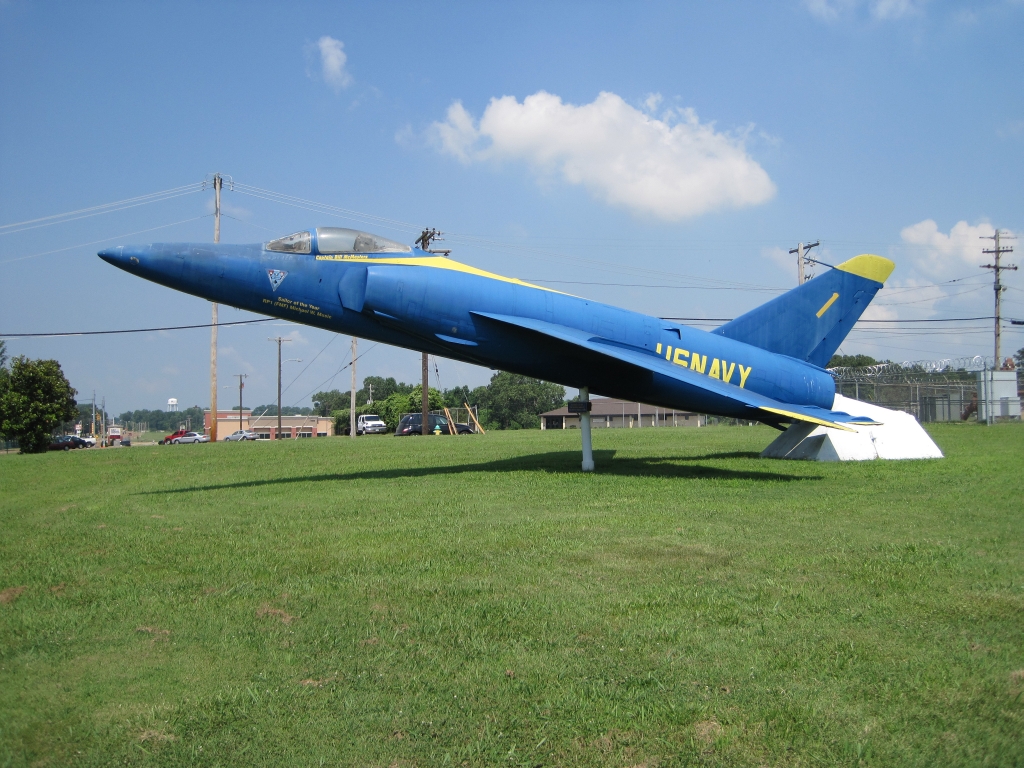

미국 테네시주밀링턴-멤피스 공항공개보관 중2017년까지 45년간 밀링턴 네이비 로드(Navy Road)에 기둥 위 전시, 현재 도색 복원. 사진은 전시 당시 모습.
F11F-1
F-11A		141783미국 오하이오주MAPS 항공 박물관[https://mapsairmuseum.org/]공개정태 전시[https://mapsairmuseum.org/grumman-f-11f-tiger/][4]
F11F-1
F-11A		141790
미국 인디애나주그리솜 항공 박물관[https://www.grissomairmuseum.com/]공개정태 전시[https://www.grissomairmuseum.com/exhibits/gallery/fighters/plane-10][5]
F11F-1

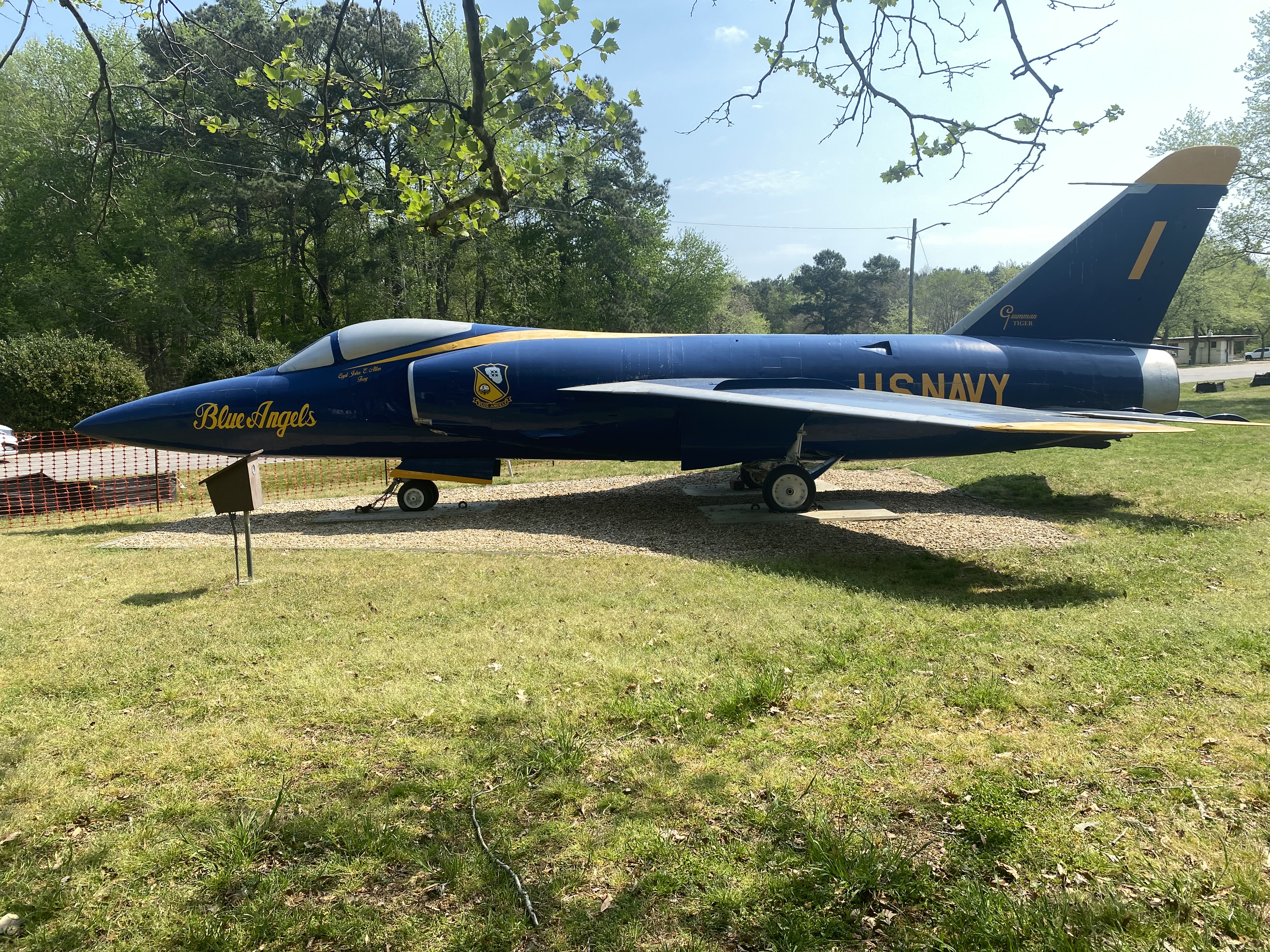

F-11A		141802미국 노스캐롤라이나주로우슨 클릭 공원(Lawson Cleek Park)공개정태 전시[6]
F11F-1
F-11A		141811

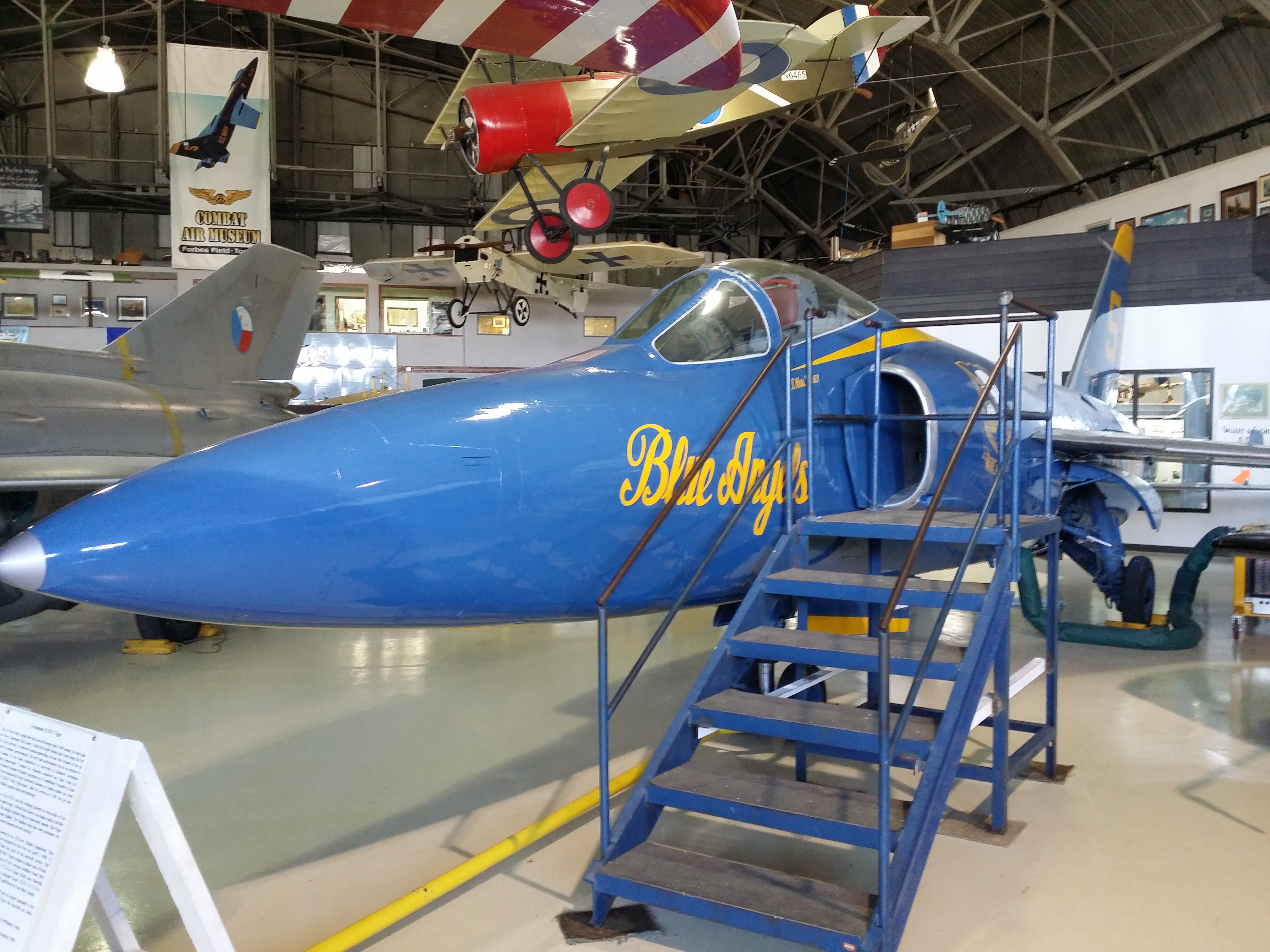

미국 캔자스주공중전 항공 박물관[https://www.combatairmuseum.org/]공개정태 전시[https://www.combatairmuseum.org/aircraft/grummanf11f.html]
F11F-1
F-11A		141824
미국 애리조나주피마 항공우주 박물관[https://pimaair.org/]공개정태 전시[https://pimaair.org/museum-aircraft/grumman-f-11a/][8]
F11F-1
F-11A		141828

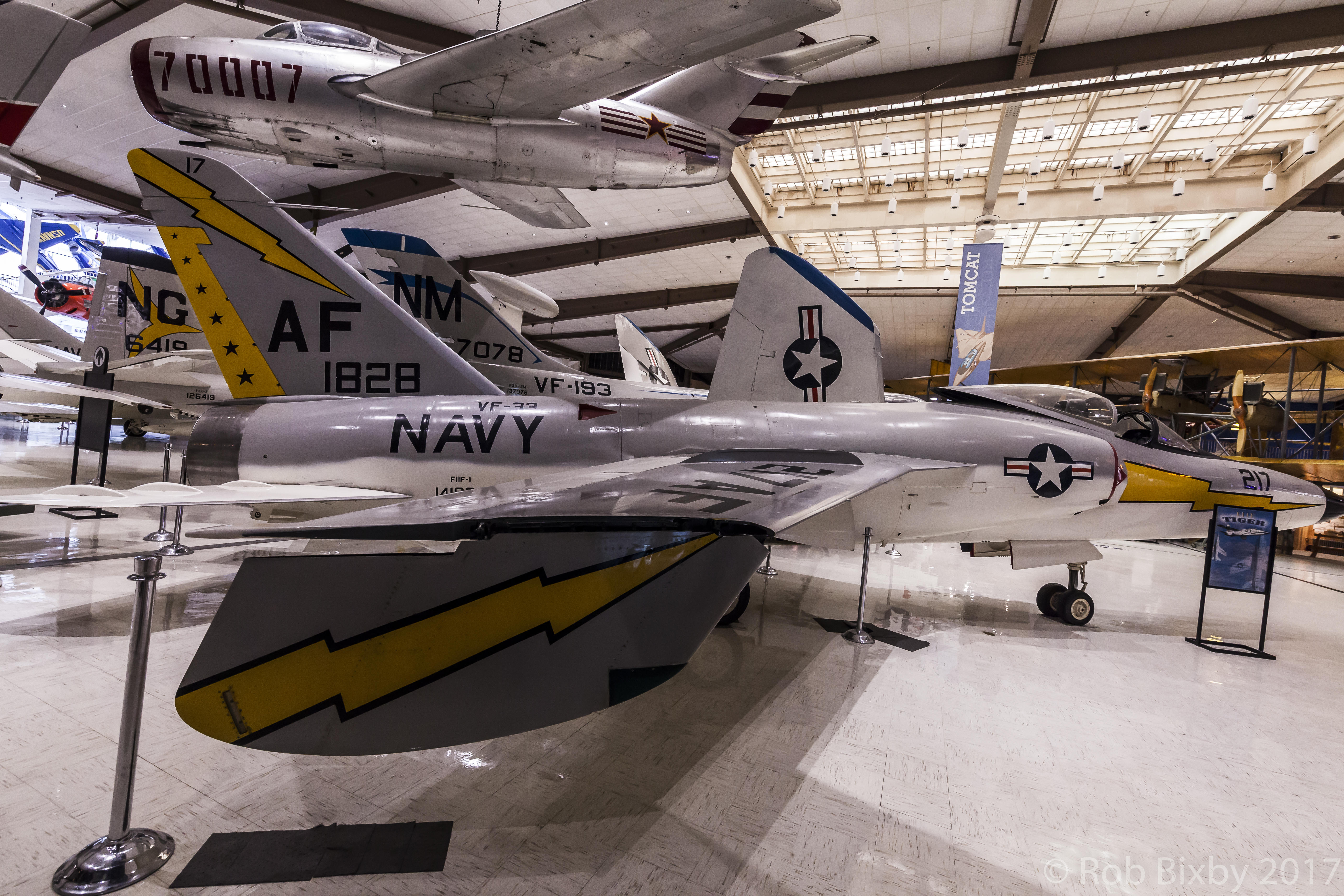

미국 플로리다주국립 해군 항공 박물관[https://www.navalaviationmuseum.org/]공개정태 전시[https://www.navalaviationmuseum.org/aircraft/f11f-tiger/][9]
F11F-1
F-11A		141832
미국 뉴욕주항공 발상지 박물관[https://www.cradleofaviation.org/]공개정태 전시[https://www.cradleofaviation.org/history/exhibits/atrium/grumman-f-11a_tiger.html][10]
F11F-1
F-11A		141851미국 뉴저지주맥과이어-딕스-레이크허스트 통합 기지비공개보관 중과거 기지 앞 전시, 현재 F/A-18로 교체.
F11F-1
F-11A		141853[https://live.staticflickr.com/65535/50049788922_a3d7c83bce_k.jpg 사진]미국 콜로라도주푸에블로 와이스브로드 항공기 박물관[https://pwam.org/]공개정태 전시[https://pwam.org/exhibits-displays/#][12]
F11F-1

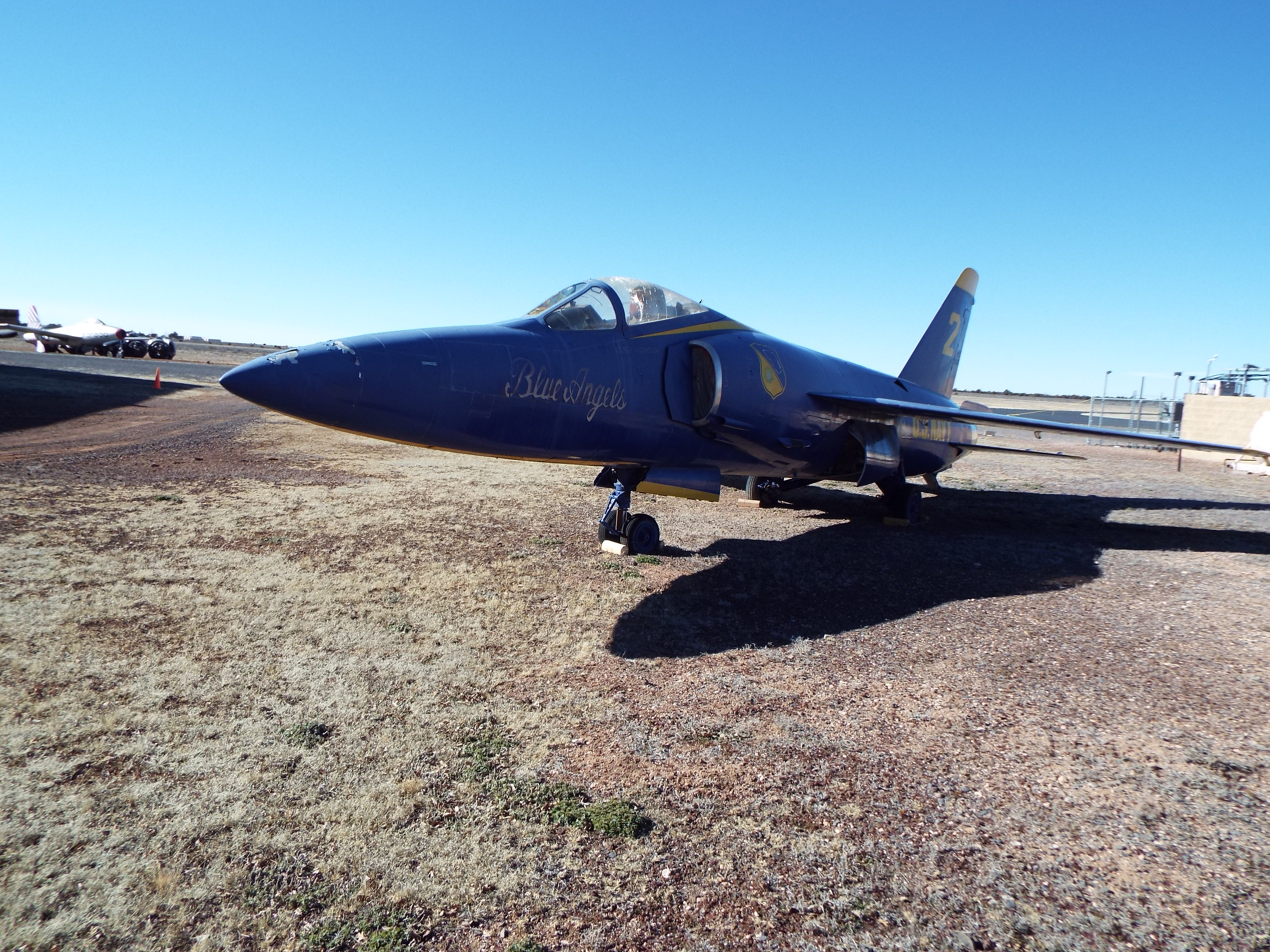

F-11A		141859[http://www.aerialvisuals.ca/Airframe/Gallery/0/1/0000001699.jpg 사진]미국 오클라호마주퇴역 군인 기념 공원(Veteran's Memorial Park)공개정태 전시[13]
F11F-1
F-11A		141864[https://live.staticflickr.com/6215/6245761761_a03ab4fede_b.jpg 사진]미국 버지니아주NAS 오셔나 항공 공원[https://www.cnic.navy.mil/regions/cnrma/installations/nas_oceana/about/visitor_information.html]공개정태 전시[14]
F11F-1
F-11A		141868
미국 애리조나주플레인즈 오브 페임 항공 박물관 별관[https://planesoffame.org/]공개정태 전시[https://planesoffame.org/aircraft?submit=Submit&planessearchv2=f11f][15]
F11F-1
F-11A		141869
미국 테네시주디스커버리 파크 오브 아메리카[https://discoveryparkofamerica.com/]공개정태 전시[16]
F11F-1
F-11A		141872미국 미시간주에어 주 항공 우주 과학 박물관[https://www.airzoo.org/]공개정태 전시[https://www.airzoo.org/cold-warjet-age][17]
F11F-1
F-11A		141882
미국 플로리다주밸리언트 항공 사령부 워버드 박물관[https://www.valiantaircommand.com/]공개정태 전시[https://www.valiantaircommand.com/f11-tiger][18]
F11F-1
F-11A		141884

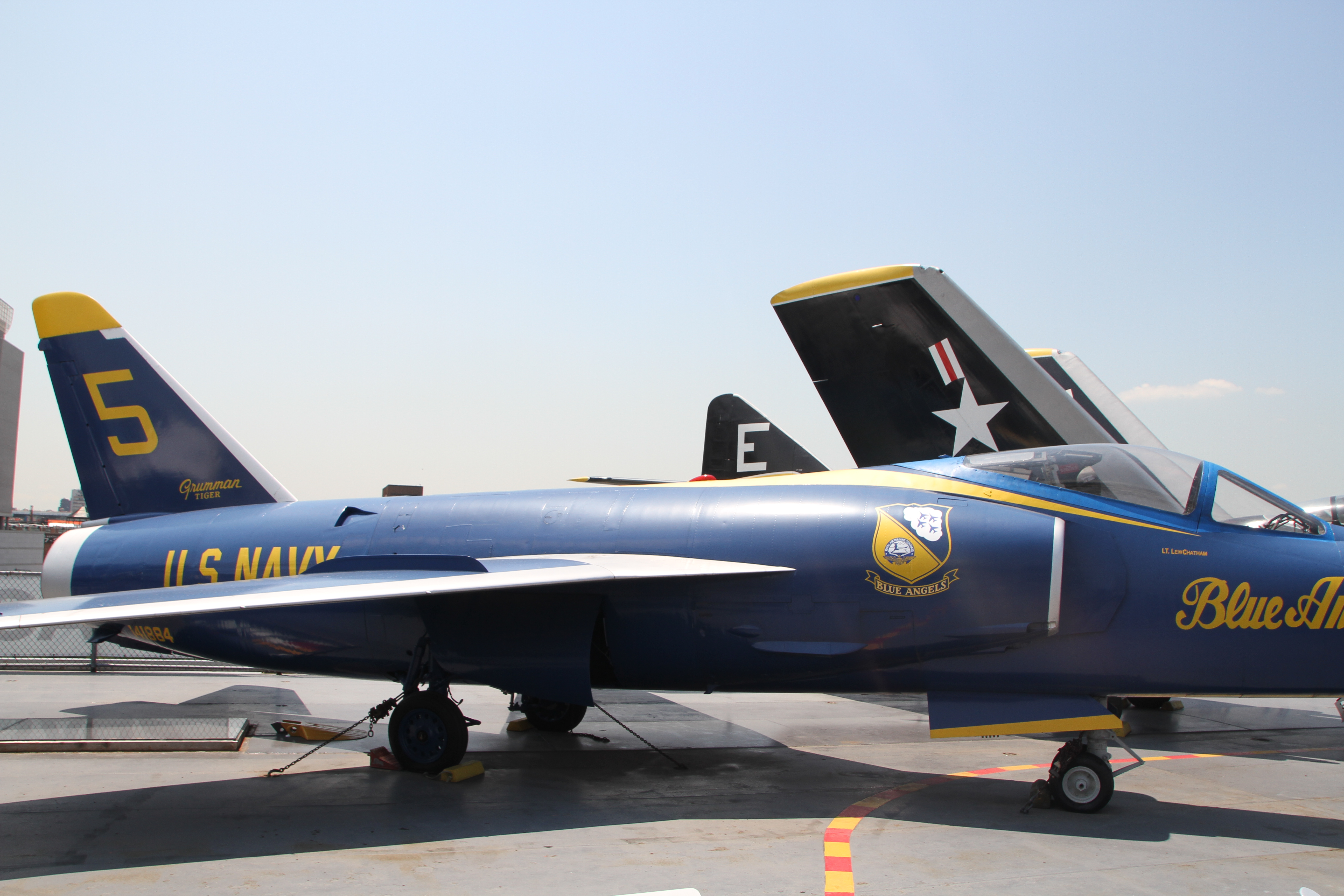

미국 뉴욕주인트레피드 해양 항공 우주 박물관[https://www.intrepidmuseum.org/]공개정태 전시[https://www.intrepidmuseum.org/AircraftCollection&ved=2ahUKEwiO1aTBheXsAhVECqYKHcP7BHcQFjANegQIAhAB&usg=AOvVaw2HKbYPjSpuqVV8tOITn2QT&cshid=1604360797538 PDF]
F11F-1F
F-11B		138647[https://www.flickr.com/photos/23711298@N07/31105914134/sizes/5k/ 사진]미국 캘리포니아주해군 병기 기술 박물관[https://chinalakemuseum.org/]공개정태 전시[https://chinalakemuseum.org/f11]
