런던 지하철 S7 및 S8형 전동차

3. 역사

2003년 런던 지하철 공공-민간 파트너십(PPP)이 시행되면서, 메트로넷 컨소시엄이 디스트릭트선, 서클선, 해머스미스 & 시티선, 메트로폴리탄선의 인프라를 담당하게 되었다.^[15] 이 계약의 일환으로 봄바디어 트랜스포테이션은 해당 노선들을 위한 새로운 전동차를 설계, 제작, 유지보수하는 역할을 맡았다.^[15][16] 봄바디어는 더비 리치처치 레인 공장에서 총 190량의 열차를 제작할 예정이었는데, 이는 서클선과 해머스미스 & 시티선용 40량, 디스트릭트선용 78량, 메트로폴리탄선용 72량으로 구성되었다.^[15] 모든 열차는 동일한 설계를 기반으로 제작되어, 메트로넷의 부품 및 유지보수 비용을 절감하고 운용의 효율성을 높이는 것을 목표로 했다. 노선별 플랫폼 길이에 맞춰 열차 길이를 조절하는 것이 유일한 차이점이었다.^[17] 첫 열차는 2009년까지 메트로폴리탄선에 투입되고, 모든 열차는 2015년까지 운행될 예정이었다.^[15]

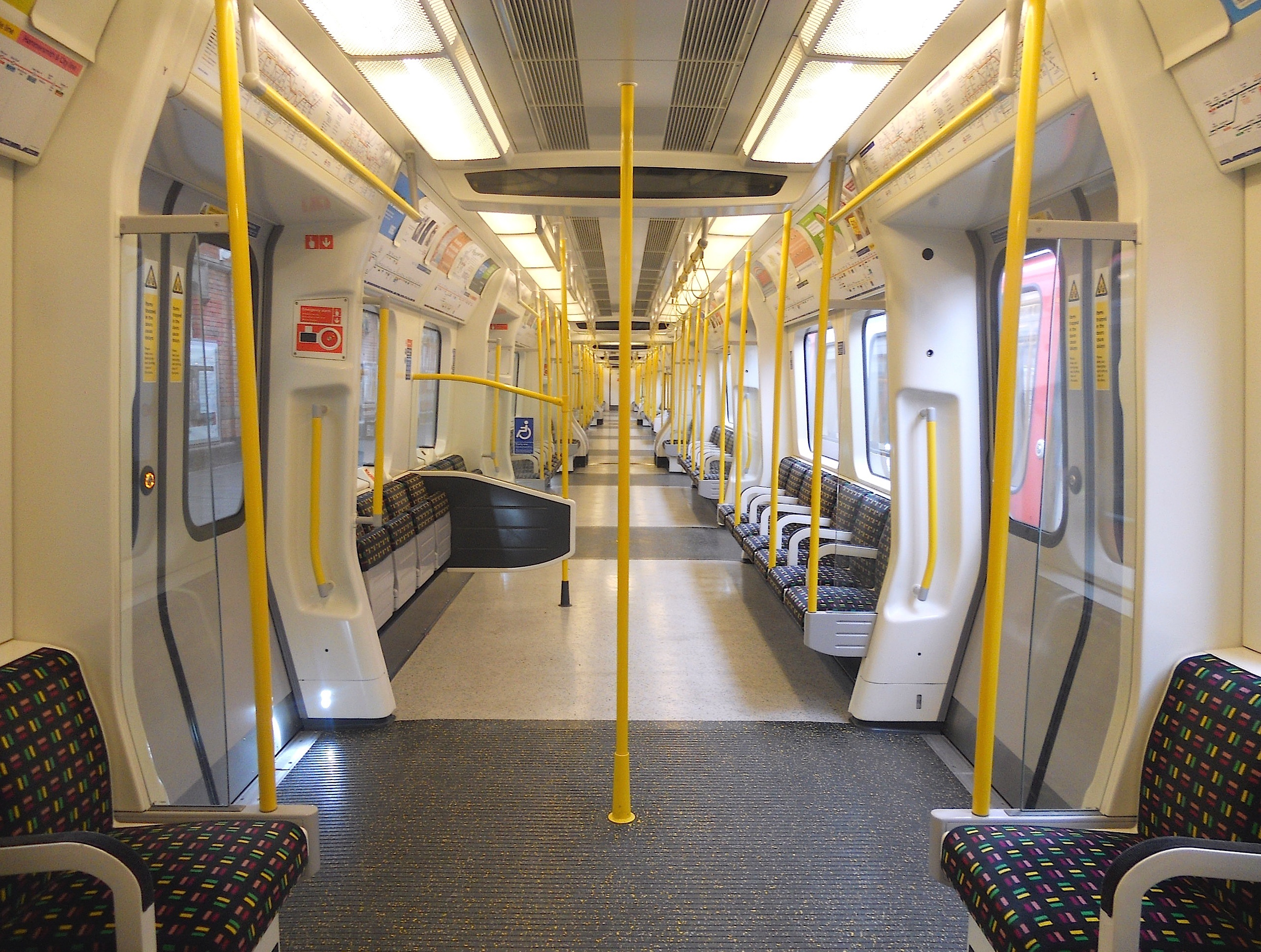

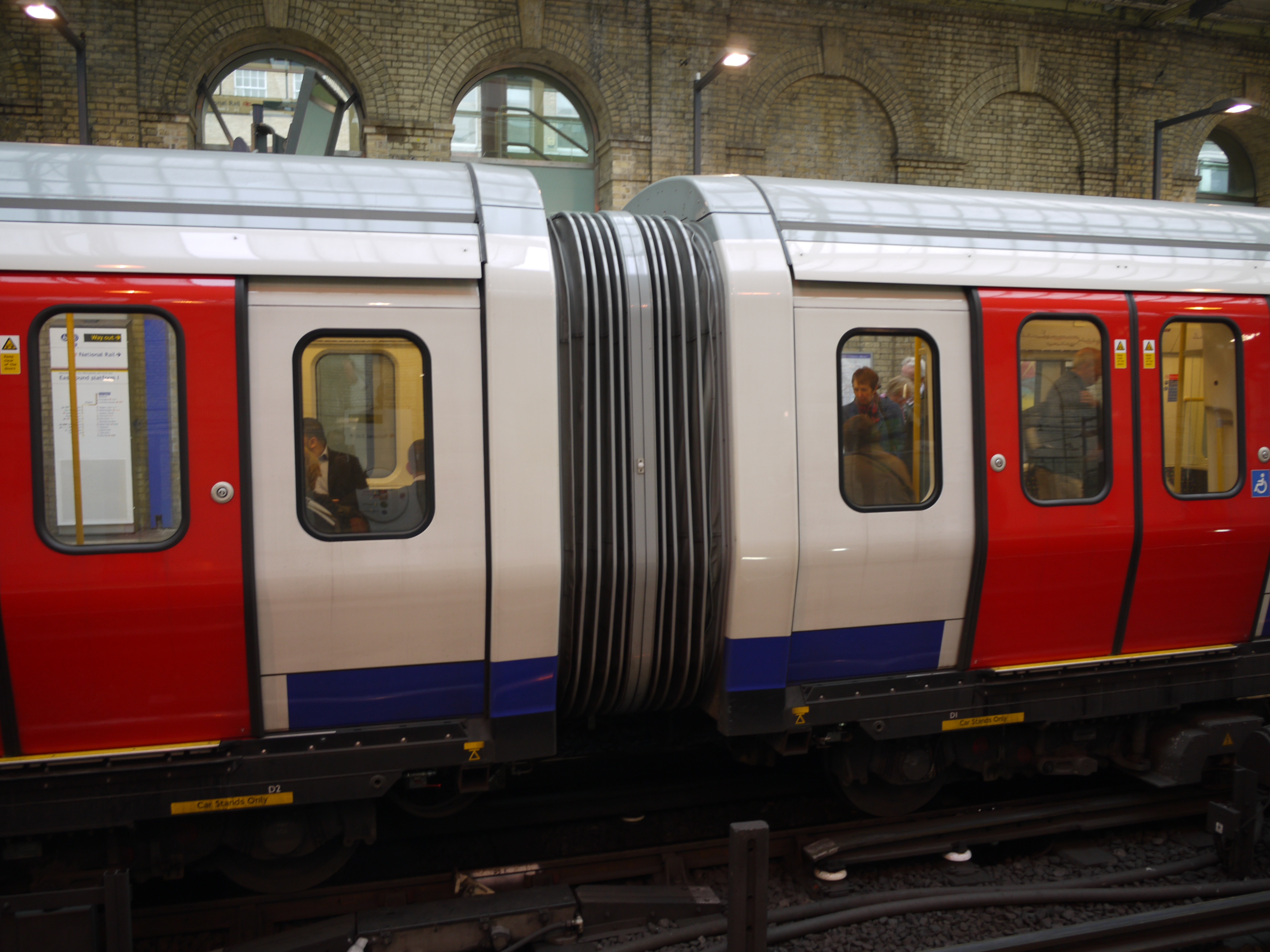

2006년 12월, 메트로넷과 런던 지하철은 지하철 최초로 냉방 시설과 개방형 통로 객차를 갖춘 완성된 열차 디자인을 공개했다.^[18][19] 이때 런던 지하철은 메트로넷/봄바디어로부터 1.05억파운드에 40량의 추가 객차를 주문했다고 발표했는데, 이는 서클선과 해머스미스 & 시티선 열차에 7번째 객차를 추가하여 디스트릭트선 열차와 차량 편성을 통일하기 위함이었다.^[18]

그러나 2007년 7월, 지하 노선 인프라를 담당하던 민간 컨소시엄 메트로넷이 재정적 어려움으로 인해 법정관리에 들어가면서 사업에 차질이 생겼다.^[20] 런던 지하철 2009 스톡 및 S 스톡 열차의 지속적인 인도를 위해 봄바디어와 협상을 거친 후, 2008년 5월 런던 교통국(TfL)이 메트로넷의 소유권을 인수하여 열차 도입 사업은 계속될 수 있었다.^[21][22] 이후 2008년 9월에는 S 스톡 열차의 실물 크기 모형이 일반에 공개되었다.^[23]

3. 1. 운행 도입

3. 1. 1. 메트로폴리탄선

3. 1. 2. 해머스미스 & 시티선

3. 1. 3. 서클선

3. 1. 4. 디스트릭트선

3. 2. 자동 운전

4. 사고 및 사건

• 2020년 6월 21일, 8량으로 구성된 메트로폴리탄 선 열차인 S8형 전동차가 Chalfont & Latimer역에서 사고를 겪었다. 다른 두 량의 영국 철도 165형 디젤 동차 열차가 신호 위반을 하여 정면 충돌의 위험이 있었다. 두 열차는 23m 간격을 두고 멈췄다.^[34]

5. 차량 목록

각 차량에는 5자리의 차량 번호가 부여된다. 모든 차량 번호는 2로 시작하며, 두 번째 숫자(천의 자리)는 차량 유형을 식별하고, 나머지 세 자리는 편성 번호(S8형: 001–116, S7형: 301–568)를 나타낸다.^[35] A-엔드 차량이 포함된 편성은 홀수 번호를, D-엔드 차량이 포함된 편성은 짝수 번호를 갖는다.

차량 유형별 번호는 다음과 같다:^[35]

• '''21''nnn''': 운전실 동력차 (DM, Driving Motor car)
• '''22''nnn''': 중간 동력차 (M1, Motor car)
• '''23''nnn''': 중간 동력차 (M2, Motor car)
• '''24''nnn''': 부수차 (MS, Middle Saloon) 또는 중간 객차
• '''25''nnn''': 제빙 장치 장착 중간 동력차. 제빙 기능을 갖춘 편성의 경우, 짝수 번호 편성(D-엔드)의 M2(23''nnn'') 차량 대신 제빙 차량(25''nnn'')이 연결된다.

• ''주: 'nnn'은 편성 번호의 마지막 세 자리를 나타낸다. 표의 ● 표시는 해당 유형의 차량이 포함됨을 의미한다.''

• '''일반 편성:''' D-엔드는 3량(MS-M1-DM)으로 구성된다. (M2(D) 차량 없음)
• '''제빙 편성:''' D-엔드는 4량(MS-제빙차(25xxx)-M1-DM)으로 구성된다. 제빙 차량이 M2(D) 위치에 추가된다.

• ''주: 'nnn'은 편성 번호의 마지막 세 자리를 나타낸다. 표의 ● 표시는 해당 유형의 차량이 포함됨을, — 표시는 해당 위치에 차량이 없음을 의미한다.''

6. 미래

2016년부터 4개 노선 현대화 프로젝트의 일환으로 통신 기반 열차 제어(CBTC) 시스템을 도입하여 자동 열차 운전(ATO)으로 전환하는 작업이 진행 중이다.^[10][11] 이 시스템이 완전히 구축되면 열차 운행 빈도를 높이고 이동 시간을 단축하여 런던 지하철의 효율성을 높이고 승객들에게 더욱 편리한 서비스를 제공할 것으로 기대된다.^[10][11]

자동 운전은 2019년 3월 10일 라티머 로드(Latimer Road)와 해머스미스(Hammersmith) 사이 구간에서 처음으로 시행되었으며, 이후 '신호 마이그레이션 구역'(SMA, Signalling Migration Area)으로 불리는 단계적 계획에 따라 점차 확대되고 있다. 2023년 1월 기준으로 첫 6개 SMA 구역의 전환이 완료되었다. 그러나 자금 및 기술적 문제로 인해 네트워크 레일(Network Rail) 또는 피카딜리선과 선로를 공유하는 디스트릭트선 일부 구간의 자동화는 추후 공지가 있을 때까지 잠정적으로 연기된 상태이다.^[12]

따라서 2023년 기준으로 S형 전동차는 메트로폴리탄선 대부분과 디스트릭트선 약 절반 구간에서는 수동으로 운전되고 있으며, 서클선과 해머스미스 & 시티선에서는 완전 자동 운전이 시행되고 있다.^[12] 향후 신호 시스템 현대화가 완료되면 현재 수동으로 운행되는 구간들도 자동 운전 방식으로 전환될 예정이다.
