1. 개요

로봇 팔은 모터로 작동하는 관절로 연결된 링크 체인으로 구성되며, 엔드 이펙터(로봇 핸드)를 장착하여 다양한 작업을 수행하는 기계 장치이다. 직렬, 데카르트, 협동, 원통형, 구형, SCARA, 관절, 병렬, 인간형 등 다양한 종류가 있으며, 자유도에 따라 분류된다. 로봇 팔은 정밀 부품 조립, 용접, 우주 탐사, 체스 게임 등 다양한 분야에서 활용되며, 특히 사람이 하기 어려운 작업이나 위험한 환경에서 유용하게 사용된다.

더 읽어볼만한 페이지

로봇 - 테슬라 봇
테슬라가 개발 중인 인간형 로봇 테슬라 봇(옵티머스)은 테슬라 차량 기술을 활용, 위험하고 반복적인 작업을 수행하며 미래에는 친구나 동반자 역할까지 가능한 로봇으로, 전문가들은 실제 성능에 대해 회의적인 시각을 보인다.
로봇 - 가라쿠리
가라쿠리는 일본에서 발달한 자동인형 및 기계 장치의 총칭으로, 에도 시대에 오락 형태로 전성기를 맞이하며 기술과 예술성을 결합한 독창적인 문화유산으로 자리매김했고, 무대, 좌식, 산차 가라쿠리 등 다양한 형태로 제작되어 현대에도 재평가받고 있다.
표시 이름과 문서 제목이 같은 위키공용분류 - 라우토카
라우토카는 피지 비치레부섬 서부에 위치한 피지에서 두 번째로 큰 도시이자 서부 지방의 행정 중심지로, 사탕수수 산업이 발달하여 "설탕 도시"로 알려져 있으며, 인도에서 온 계약 노동자들의 거주와 미 해군 기지 건설의 역사를 가지고 있고, 피지 산업 생산의 상당 부분을 담당하는 주요 기관들이 위치해 있다.
표시 이름과 문서 제목이 같은 위키공용분류 - 코코넛
코코넛은 코코넛 야자나무의 열매로 식용 및 유지로 사용되며, 조리되지 않은 과육은 100g당 354kcal의 열량을 내는 다양한 영양 성분으로 구성되어 있고, 코코넛 파우더의 식이섬유는 대부분 불용성 식이섬유인 셀룰로오스이며, 태국 일부 지역에서는 코코넛 수확에 훈련된 원숭이를 이용하는 동물 학대 문제가 있다.
한국어 위키백과의 링크가 위키데이터와 같은 위키공용분류 - 라우토카
라우토카는 피지 비치레부섬 서부에 위치한 피지에서 두 번째로 큰 도시이자 서부 지방의 행정 중심지로, 사탕수수 산업이 발달하여 "설탕 도시"로 알려져 있으며, 인도에서 온 계약 노동자들의 거주와 미 해군 기지 건설의 역사를 가지고 있고, 피지 산업 생산의 상당 부분을 담당하는 주요 기관들이 위치해 있다.
한국어 위키백과의 링크가 위키데이터와 같은 위키공용분류 - 코코넛
코코넛은 코코넛 야자나무의 열매로 식용 및 유지로 사용되며, 조리되지 않은 과육은 100g당 354kcal의 열량을 내는 다양한 영양 성분으로 구성되어 있고, 코코넛 파우더의 식이섬유는 대부분 불용성 식이섬유인 셀룰로오스이며, 태국 일부 지역에서는 코코넛 수확에 훈련된 원숭이를 이용하는 동물 학대 문제가 있다.

로봇 팔
기본 정보
산업용 로봇 팔이 자동차를 조립하고 있다.
유형	기계 팔
용도	제조 용접 자재 취급 포장 조립 위험 물질 취급 수술 무기
작동 방식	수동 원격 제어 자동 (프로그래밍)
특징
자유도	최대 10개 이상의 관절
운동 범위	수 센티미터에서 수 미터
정밀도	반복 정밀도 수 밀리미터
가반 하중	수백 그램에서 수천 킬로그램
구동 방식	전기 모터 유압 공압
제어 방식	PLC (Programmable Logic Controller) 로봇 컨트롤러 PC 기반 제어
센서	힘/토크 센서 비전 센서 근접 센서 레이저 스캐너
역사
개발	1950년대 후반
최초의 상업용 로봇 팔	Unimate (1961년)
개발자	조지 데볼
분야
산업 자동화	생산성 향상, 인건비 절감, 작업 환경 개선
의료	수술 로봇, 재활 로봇
우주 탐사	원격 조작, 위험 작업 수행
군사	무인 시스템, 정찰, 폭탄 처리
장점
특징	높은 정확도와 반복성 위험한 환경에서의 작업 가능 24시간 가동 가능 다양한 작업 수행 가능 생산성 향상 품질 향상
단점
특징	초기 투자 비용이 높음 유지 보수 비용 발생 프로그래밍 및 운영 교육 필요 작업 변경 시 유연성 부족

2. 종류

로봇 팔은 다양한 형태와 기능을 가지며, 각각 특정한 작업에 적합하도록 설계되어 있다. 주요 종류는 다음과 같다.

데카르트 로봇/갠트리 로봇: 직교 좌표계를 사용하는 로봇이다.
협동 로봇 (코봇): 인간과의 협업을 위해 설계된 로봇이다.
원통형 로봇: 원통 좌표계를 사용하는 로봇이다.
구형 로봇/극좌표 로봇: 극좌표계를 사용하는 로봇이다.
SCARA 로봇: 수평 다관절 로봇이라고도 불리며, 평면상에서 유연하게 움직인다.
관절 로봇: 수직 다관절 로봇이라고도 하며, 여러 개의 회전 관절을 가진다.
병렬 로봇: 여러 개의 관절이 동시에 움직이는 로봇이다.
인간형 로봇: 사람의 손과 유사한 형태를 가진 로봇이다.

2. 1. 데카르트 로봇/갠트리 로봇

피킹 및 배치 작업, 실란트 도포, 조립 작업, 공작 기계 취급 및 아크 용접에 사용된다. 이는 데카르트 좌표계와 일치하는 축을 가진 3개의 각주 관절을 가진 로봇이다.

2. 2. 협동 로봇 (코봇)

협동 로봇(코봇)의 적용은 로봇이 인간과의 접촉으로부터 격리되는 기존 산업용 로봇 적용과 대조된다. 코봇은 상업적 응용, 로봇 연구, 분배, 자재 취급, 조립, 마감, 품질 검사 등과 같은 다양한 응용 분야를 가지고 있다. 코봇의 안전성은 경량 구조 재료, 둥근 모서리, 속도와 힘의 내재적 제한, 또는 안전한 동작을 보장하는 센서와 소프트웨어에 따라 달라질 수 있다.^[4]

2. 3. 원통형 로봇

조립 작업, 공작 기계 취급, 스폿 용접 및 다이캐스팅 머신 취급에 사용된다. 축이 원통형 좌표계를 형성하는 로봇이다.^[4]

2. 4. 구형 로봇/극좌표 로봇

공작 기계 취급, 스폿 용접, 다이캐스팅, 페틀링 머신, 가스 용접 및 아크 용접에 사용된다. 축이 극좌표계를 형성하는 로봇이다.

2. 5. SCARA 로봇

SCARA 로봇은 선별 및 배치 작업, 실란트 도포, 조립 작업 및 공작 기계 취급에 사용된다. 이 로봇은 평면에서 유연성을 제공하기 위해 두 개의 평행 회전 관절을 특징으로 한다.^[4],^[5]

2. 6. 수직 다관절 로봇

수직 다관절 로봇은 팔에 최소 3개의 회전 관절이 있는 로봇으로, 조립 작업, 다이캐스팅, 페틀링 머신, 가스 용접, 아크 용접 및 스프레이 페인팅 등에 사용된다.^[4] ^[5]

2. 7. 병렬 로봇

병렬 로봇은 팔에 동시 각주 또는 회전 관절이 있는 로봇이다. 한 가지 용도로는 조종석 비행 시뮬레이터를 처리하는 모바일 플랫폼이 있다.^[4]

2. 8. 인간형 로봇

인간형 로봇은 독립적인 손가락과 엄지손가락 등 인간의 손과 유사한 방식으로 모양이 만들어져 있다.^[4]

3. 쓰임

로봇 팔은 사람이 하기 어렵거나 정밀함, 효율성이 요구되는 작업 등 다양한 분야에서 활용된다.

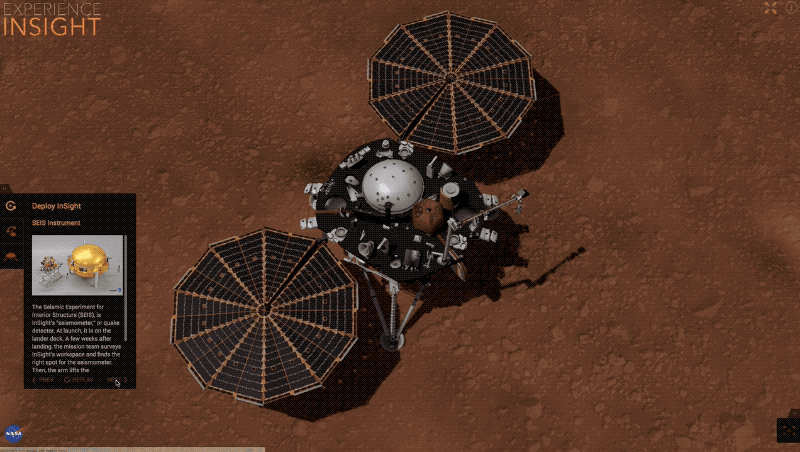

인사이트 착륙선의 지진계가 로봇 팔에 의해 접시에서 들어 올려져 화성 표면에 놓이는 모습의 애니메이션

3. 1. 조립

로봇 팔은 인간이 수행하기 어려운 정밀한 부품 배치 및 조립에 사용된다. 특히 자동차나 초대형 TV와 같이 복잡한 제품의 부품을 조립할 때 유용하며, 사람의 오차를 줄이고 정밀도를 높여야 하는 작업에 주로 활용된다.

3. 2. 용접

자동차, 우주선, 초대형 TV 등의 철골 등을 용접할 때 사용한다. 과거에는 사람이 직접 용접 작업을 수행했으나, 위험하고 효율이 낮아 최근에는 로봇이 주로 용접을 한다.

3. 3. 우주 탐사

국제우주정거장(ISS)에서 부품 조립 및 수리 등에 사용되는 로봇 팔은 캐나다가 만들어서 캐나담(Canadarm)이라고 부른다.^[31] 큐리오시티에서도 로봇 팔이 사용된다.^[32]^[33]^[34]^[35]^[36]^[37]

우주에서 캐나다암과 그 후속 모델인 캐나다암2는 다중 자유도 로봇 팔의 예시이다. 이 로봇 팔은 카메라와 센서가 최종 장치에 부착된 특수 붐을 사용하여 우주왕복선을 검사하고, 위성을 배치하고 회수하는 등 다양한 작업을 수행하는 데 사용되었다.^[6]

화성에서 ''큐리오시티''와 ''퍼서비어런스'' 로버는 로봇 팔을 사용한다.^[7]^[8]^[9]^[10] ''퍼서비어런스''는 캐싱 조립체 내 로버 아래 차체 내부에 작은 샘플 캐싱 팔도 가지고 있다.

TAGSAM은 우주선 OSIRIS-REx에서 작은 소행성에서 샘플을 수집하기 위한 로봇 팔이다.^[11]

2018년 화성 착륙선 인사이트는 IDA라는 로봇 팔을 가지고 있으며, 카메라, 그래플러가 장착되어 특수 기기를 이동하는 데 사용된다.

3. 4. 기타

사람이 하기 힘든 정밀한 부품 배치, 조립 등을 한다.

캐나다암 또는 SRMS로도 알려진 우주왕복선 원격 조작 시스템과 그 후속 모델인 캐나다암 2는 여러 자유도를 가진 로봇 팔의 우주에서의 예시이다. 카메라와 센서가 장착된 특수 부착 붐을 사용하여 우주왕복선의 검사, 인공위성 배치, 우주왕복선 격납고로부터의 회수 처리 등 다양한 작업을 수행하기 위해 이러한 로봇 팔이 사용되어 왔다.^[20]

화성의 ''큐리오시티'' 탐사 로봇에서도 로봇 팔이 사용된다.^[21]^[22]^[23]^[24]

체스나 쇼기 등의 말을 로봇 팔로 이동시켜, 판과 말을 사용한 대국이 가능한 시스템도 개발되었다.^[25]^[26]

4. 저가형 로봇 팔

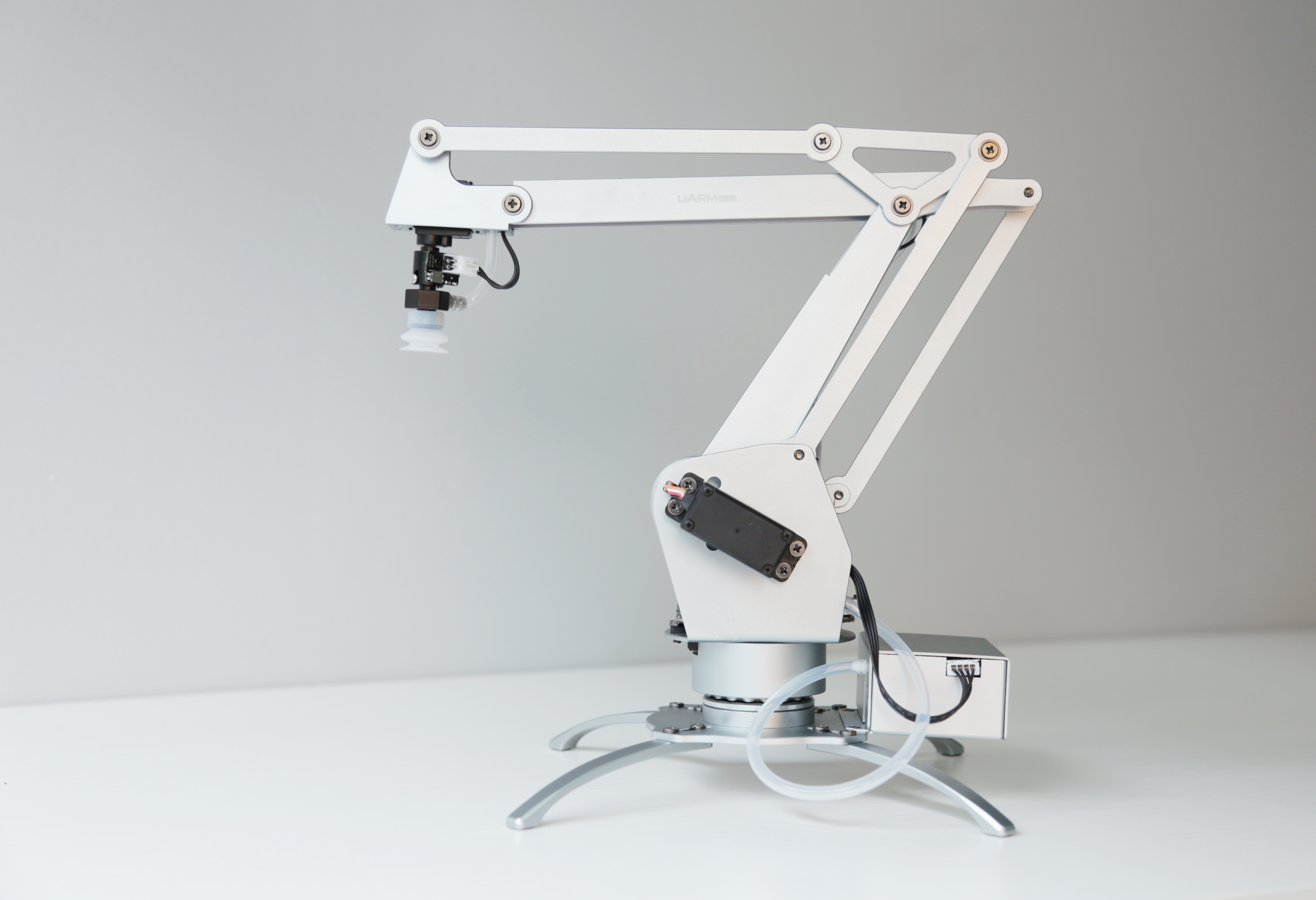

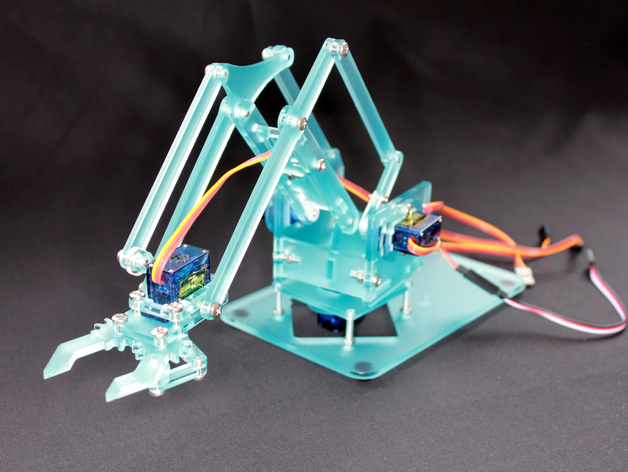

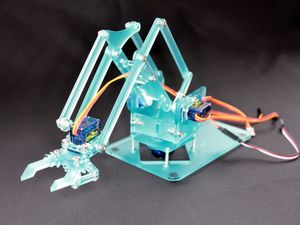

2010년대에 들어 저가형 로봇 팔의 보급이 크게 증가했다. 이러한 로봇 팔은 주로 취미 또는 교육용 장치로 판매되지만, 실험실 자동화와 같은 분야, 예를 들어 자동 시료 주입기로의 활용이 제안되었다.^[12]^[13]

5. 로봇 핸드

엔드 이펙터, 즉 로봇 핸드는 응용 분야에 따라 용접, 유지, 회전 동작 등 요구되는 작업을 수행하도록 설계할 수 있다. 예를 들어, 자동차 산업의 조립 라인 로봇 팔은 용접이나 조립 중인 부품의 회전 및 설치 등 다양한 작업을 수행한다. 폭발물 해제 및 처리를 위해 설계된 로봇 등 일부에서는 사람의 손을 정밀하게 재현해야 하는 경우가 있다.^[19]
