바락 8

1. 개요

바라크 8은 이스라엘 IAI와 인도 DRDO가 공동 개발한 중거리 지대공 미사일 시스템이다. 바라크 1을 개량하여 개발되었으며, 최대 사거리 70km에서 100km로 증가했다. 대함 미사일, 항공기, 드론, 초음속 미사일 등 다양한 위협에 대응하도록 설계되었으며, 이중 펄스 로켓 모터와 추력 벡터 제어를 통해 높은 기동성을 제공한다. 바라크 8은 MRSAM, LRSAM, Barak-8ER 등 다양한 파생형이 있으며, 인도, 이스라엘, 아제르바이잔, 네덜란드 등 여러 국가에서 운용 중이다.

2. 역사

IAI와 인도 DRDO가 바락 1을 개량하여 합작 개발했다.

2009년 11월, 이스라엘은 인도와 1100 규모의 계약을 체결했다. 2017년 5월, 인도 해군은 4척의 구축함에 탑재할 630 규모의 주문을 했다. 2018년 9월, 인도 해군의 7척의 호위함에 탑재할 바락 8 미사일 시스템을 1280에 주문했다.

액티브 레이다 유도 미사일로, 동시에 다수의 목표물을 분산하여 공격하는 능력이 있다. 탄두중량 60 kg에 근접신관이며, 탄도 미사일을 요격할 수 있다.

바락 8은 이중 펄스 로켓 모터와 추력 벡터 제어를 특징으로 하며, 높은 수준의 기동성을 가지고 있다.

두 번째 모터는 종말 단계에서 작동되는데, 이 단계에서 액티브 레이더 시커가 활성화되어 스스로 목표물을 유도한다. 바락 8은 대함 미사일, 항공기, UAV 드론 및 초음속 미사일 등 다양한 공중 위협에 대응하도록 설계되었다. EL/M-2248, MF-STAR AESA와 같은 현대식 방공 시스템 및 다기능 감시 추적 및 유도 레이더와 결합 될 경우, 바락 8은 여러 대상을 동시에 교전 할 수 있다.

인도 해군의 배수량 6천톤급 닐기리급 호위함, 만재배수량 7400톤 콜카타급 구축함에 32발의 바락 8 미사일을 수직발사관(VLS)에 장착했다. 콜카타급은 3척이 건조되었는데, 미국의 이지스 구축함으로 보면 된다. 2020년 11월 9일, 아르메니아는 아제르바이잔의 수도인 바쿠를 향해 이스칸데르 미사일을 발사했지만, 아제르바이잔이 이를 요격한 것으로 나타났다. 아제르바이잔 당국자는 영국 런던에서 활동하고 있는 중동 전문 매체인 미들이스트 아이에게 "이스라엘에서 수입한 바락 8 지대공미사일로 이스칸데르를 요격했다"고 말했다. 즉, 바락 8은 이스라엘판 패트리어트 미사일이라는 의미이다.

바라크 8은 초기 바라크 1 미사일을 기반으로 개발되었으며, 더 발전된 탐색기와 함께 RIM-162 ESSM 또는 SM-2 스탠다드와 같은 중거리 해상 시스템에 근접하는 사거리 연장이 특징일 것으로 예상된다. 이스라엘은 2009년 7월 30일에 개선된 바라크 II 미사일 시험을 성공적으로 수행했다. 레이다 시스템은 360도 전방위 탐지 능력을 제공하며, 미사일은 함선에서 500미터 이내로 접근하는 미사일도 격추할 수 있다. 각 바라크 시스템(미사일 컨테이너, 레이다, 컴퓨터 및 설치)의 비용은 약 24이다.

이 미사일은 인도 해군의 미래 비사카파트남급 구축함과 닐기리급 호위함에 장착될 예정이다.

3. 설계 (LR-SAM)

바락 1을 개량하여, 이스라엘 IAI와 인도 DRDO가 합작 개발했다. 액티브 레이다 유도 미사일이며, 동시에 다수의 목표물을 분산하여 공격할 수 있다. 탄두 중량 60kg에 근접신관이며, 탄도 미사일을 요격할 수 있다.

바락 8의 주요 제원은 다음과 같다.
* 길이: 약 4.5m
* 미사일 몸체 직경: 0.225m
* 부스터 직경: 0.54m
* 날개 길이: 0.94m
* 무게: 275kg
* 탄두: 60kg (근접신관)
* 최대 속도: 마하 2
* 최대 사거리: 70km (이후 100km로 증가)

바락 8은 이중 펄스 로켓 모터와 추력 벡터 제어를 특징으로 하며, 높은 수준의 기동성을 가지고 있다. 한국판 패트리어트인 천궁 미사일도 이중 펄스 로켓 모터와 추력 벡터 제어를 특징으로 한다.

두 번째 모터는 종말 단계에서 작동되는데, 이 단계에서 액티브 레이더 시커가 활성화되어 스스로 목표물을 유도한다. 바락 8은 대함 미사일, 항공기, UAV 드론 및 초음속 미사일 등 다양한 공중 위협에 대응하도록 설계되었다. EL/M-2248, MF-STAR AESA와 같은 현대식 방공 시스템 및 다기능 감시 추적 및 유도 레이더와 결합 될 경우, 바락 8은 여러 대상을 동시에 교전 할 수 있다.

이스라엘 항공 우주 산업은 바라크 8을 "첨단 장거리 미사일 방어 및 방공 시스템"으로 묘사하며, 주요 특징은 다음과 같다.

* 장거리
* 양방향 데이터 링크 (GPS, S 밴드)
* 능동 레이더 시커 미사일
* 360도 전방위 방어
* 무연 추진
* 추력 벡터 제어
* 이중 펄스 추진
* 수직 발사
* 다중 동시 교전
* 점 방어 탄도 미사일 요격

4. 파생형

바락 1을 개량하여 이스라엘의 IAI와 인도의 DRDO가 합작 개발했다. 액티브 레이다 유도 미사일로, 동시에 다수의 목표물을 분산하여 공격할 수 있으며, 탄도 미사일 요격도 가능하다. 탄두 중량은 60kg이며 근접신관을 사용한다.

바락 8의 기본 제원은 다음과 같다.

* 길이: 약 4.5m
* 미사일 몸체 직경: 0.225m
* 부스터 직경: 0.54m
* 날개 길이: 0.94m
* 무게: 275kg
* 최대 속도: 마하 2
* 최대 사거리: 초기 70km, 이후 100km로 증가

이중 펄스 로켓 모터와 추력 벡터 제어를 특징으로 하며, 높은 수준의 기동성을 가지고 있다. 한국의 천궁 미사일도 이와 같은 특징을 가지고 있다. 종말 단계에서는 두 번째 모터가 작동하며, 액티브 레이더 시커가 활성화되어 스스로 목표물을 유도한다. 바락 8은 대함 미사일, 항공기, UAV 드론 및 초음속 미사일 등 다양한 공중 위협에 대응하도록 설계되었다. EL/M-2248, MF-STAR AESA와 같은 현대식 방공 시스템 및 다기능 감시 추적 및 유도 레이더와 결합될 경우, 여러 대상을 동시에 교전할 수 있다.

바락 8은 바락 1 미사일을 기반으로 개발되었으며, RIM-162 ESSM 또는 SM-2 스탠다드와 같은 중거리 해상 시스템에 근접하는 사거리 연장이 특징이다. 2009년 7월 30일, 이스라엘은 개선된 바락 II 미사일 시험을 성공적으로 수행했다. 레이다 시스템은 360도 전방위 탐지 능력을 제공하며, 미사일은 함선에서 500m 이내로 접근하는 미사일도 격추할 수 있다. 각 바락 시스템(미사일 컨테이너, 레이다, 컴퓨터 및 설치)의 비용은 약 24이다. IAI는 바락 MX 시스템을 개발하여 단거리, 중거리, 장거리 요격기를 탑재하는 통합 스마트 발사기를 사용하도록 하였다. 스마트 발사기는 육상 및 해상 적용을 위한 유연한 배치 아키텍처를 지원한다. 바라크-8 시스템과 달리, 요격기와 센서는 국내 및 해외 고객의 특정 요구 사항을 충족하기 위해 IAI가 독자적으로 개발했다.

2009년 11월, 이스라엘은 인도와 1100 규모의 계약을 체결했다. 2017년 5월, 인도 해군은 4척의 구축함에 탑재할 630 규모의 주문을 했다. 2018년 9월, 인도 해군의 7척의 호위함에 탑재할 바락 8 미사일 시스템을 1280에 주문했다.

이 미사일은 인도 해군의 비사카파트남급 구축함과 닐기리급 호위함에 장착될 예정이다.

4.1. MRSAM

MRSAM은 바락 1을 개량하여 이스라엘 IAI와 인도 DRDO가 합작 개발한 지상 기반 미사일 구성이다. 지휘 통제 시스템, 추적 레이더, 미사일 및 이동 발사 시스템으로 구성되며, 각 발사대는 두 개의 스택에 8개의 미사일을 장착하여 캐니스터 형태로 발사된다. 이 시스템에는 첨단 무선 주파수(RF) 시커가 장착되어 있다.

바라트 다이내믹스는 미사일의 주 통합 업체이다. 미사일 구성품은 칼리야니 라파엘 첨단 시스템즈(KRAS)에서 제조하며, KRAS는 칼리야니 그룹과 라파엘의 합작 회사로, 텔랑가나 주 하이데라바드에 위치한 칼리야니 라파엘 공장에서 생산된 후 바라트 다이내믹스로 보내져 추가 통합된다. 전투 관리 시스템은 타타 첨단 시스템즈에서 설계 및 제조한다. KRAS는 2021년 3월 16일 인도 공군에 MR-SAM의 첫 번째 배치를 인도하기 시작했다. BDL은 1억 달러를 투자하여 하이데라바드에 MRSAM 및 LRSAM 미사일을 생산하는 새로운 생산 시설을 건설했다. 이 공장은 연간 100기의 미사일을 생산한다. 라파엘, 엘타, L&T, 바라트 일렉트로닉스(BEL) 및 기타 민간 기업이 MRSAM에 참여하는 다른 계약 업체들이다.

2009년 2월, 이스라엘은 MR-SAM 시스템용으로 업그레이드된 전술 바라크 8 방공 시스템을 인도에 공급하는 1100 규모의 계약을 체결했다. 인도 공군은 450기의 MRSAM과 18개의 발사대를 구매할 것이다.

2010년 7월 1일 보고서에 따르면, 인도-이스라엘의 중거리 지대공 미사일 개발을 위한 합작 투자에 대한 질문에 대해 DRDO의 책임자인 V. K. 사라스와트는 이코노믹 타임스에 "이스라엘과 함께 개발 중인 미사일의 내용 중 70% 이상이 자체 기술로 개발될 것이다."라고 답했다.

2017년 2월, 인도 육군은 이 버전(각 8개의 발사 차량과 200개의 미사일로 구성)의 5개 연대(40개의 발사대)를 주문했다.

2019년 7월, 인도 육군과 공군은 KRAS에 1,000기의 MR-SAM을 생산하는 100 규모의 계약을 체결했다. KRAS는 2021년 3월 16일 자이살메르 공군 기지에서 인도 공군에 MR-SAM의 첫 번째 배치를 인도하기 시작했다고 발표했다. 공군은 2009년에 각 3개의 발사 차량, 8개의 미사일을 탑재하는 18개 비행대를 주문했다.

2024년 10월 3일, 바라트 일렉트로닉스와 이스라엘 항공우주 산업은 합작 회사 BEL IAI 에어로시스템즈 설립을 발표했다. 이 회사는 인도군에서 MR-SAM의 기술 및 유지 보수 관련 수명 주기 지원을 위한 독점적인 연락 창구가 될 것이다.

4.2. LRSAM

IAI와 인도 DRDO가 바락 1을 개량하여 합작 개발했다. 액티브 레이다 유도 미사일로, 다수의 목표물을 동시에 공격할 수 있다. 탄두 중량은 60kg이며 근접신관을 사용하고, 탄도 미사일 요격도 가능하다.

바락 8의 길이는 약 4.5m, 미사일 몸체 직경은 0.225m, 부스터 직경은 0.54m, 날개 길이는 0.94m, 무게는 275kg이다. 최대 속도는 마하 2, 최대 사거리는 초기에는 70km였으나, 이후 100km로 증가했다.

이중 펄스 로켓 모터와 추력 벡터 제어를 통해 높은 기동성을 확보했다. 이는 한국의 천궁 미사일과 유사한 특징이다. 종말 단계에서는 두 번째 모터가 작동하고, 액티브 레이더 시커가 활성화되어 스스로 목표물을 유도한다. 바락 8은 대함 미사일, 항공기, UAV 드론, 초음속 미사일 등 다양한 공중 위협에 대응할 수 있다. EL/M-2248, MF-STAR AESA와 같은 다기능 감시 추적 및 유도 레이더와 결합하면, 여러 목표물과 동시에 교전할 수 있다.

LR-SAM은 주로 인도 해군에서 사용하는 해상 장거리 버전으로, 함선에서 사용하기 위해 사거리가 100km이다.

인도 해군의 닐기리급 호위함(배수량 6천톤급), 콜카타급 구축함(만재배수량 7400톤)에는 32발의 바락 8 미사일이 수직발사관(VLS)에 장착된다. 콜카타급 구축함은 3척이 건조되었으며, 미국의 이지스 구축함과 유사하다고 볼 수 있다.

2017년 5월, 인도는 630를 들여 인도 해군 함정 4척에 LR-SAM 시스템을 장착하는 계약을 체결했다. 2018년 9월, MDL과 GRSE는 바라트 일렉트로닉스에 닐기리급 프리깃용 바라크-8 LR-SAM 방공 시스템 7개를 공급하는 1280 규모의 계약을 체결했다. 2018년 10월, 바라트 일렉트로닉스는 바라크-8 주문을 이행하기 위해 이스라엘 항공우주 산업과 777 규모의 계약을 체결했다.

2019년 1월, 인도 해군-코친 조선소와 IAI는 INS 비크란트에 LR-SAM을 공급하는 93 규모의 계약을 체결했다. 이 계약은 주로 다양한 MSRAM 서브 시스템에 대한 유지 보수 및 기타 서비스를 제공할 것이다.

4.3. Barak-8ER

바라크-8ER은 사거리 150km의 장거리 지대공 미사일이다. 미국 사드의 사거리는 40-150km이다. 바라크 8의 ER(확장 사거리) 변형이 개발 중이며, 미사일의 최대 사거리가 150km로 늘어날 것이다. 시야 밖의 여러 위협을 요격하도록 설계된 낮은 발사 신호의 바라크-8ER은 바라크-8과 동일한 자동 조종 장치/관성 항법 시스템과 능동형 레이더 시커 유도를 유지하는 것으로 알려져 있지만, 소프트웨어와 미사일 제어 표면에 일부 수정이 가해질 가능성이 있다. 부스터는 발사 시 미사일의 길이를 현재의 4.5m에서 거의 6m로 늘리지만, 부스터가 분리된 후 비행 중인 길이는 TVC가 없으면 기본 바라크-8 미사일보다 약간 짧을 수 있다. 미사일 직경과 핀 길이는 기본 바라크-8과 동일한 것으로 생각된다. 부스터의 무게는 현재 알려지지 않았지만, 부스터가 분리된 후 미사일의 무게는 현재 바라크-8 구성과 동일하다. 레비는 바라크-8ER의 초기 작전 능력(IOC)은 해군형에 먼저 선언될 것이며, 그 뒤 육상형에 대한 IOC가 이어질 것이라고 말했다. 그는 바라크-8ER의 발사 고객에 대해서는 언급을 거부했지만 "기존 바라크-8 고객은 현재 시스템에 추가적인 기능을 제공하기 때문에 이 구성을 관심 있게 볼 것"이라고 언급했다.

5. 시험 발사

* 2010년 5월 14일, LRSAM(당시에는 바락-II라고도 불림)이 전자 표적을 향해 성공적으로 시험 발사되어 초기 목표를 달성했다. 미사일의 두 번째 시험은 그해 말에 인도에서 열릴 예정이었다.
* 2014년 11월 10일, 바락 8은 해상 및 지상 시스템 모두에 대한 모든 통합 작동 구성 요소로 이스라엘에서 성공적으로 시험 발사되었다. "이번 시험은 고객 대표단의 만족에 맞춰 무기 시스템의 모든 구성 요소를 검증했다." 이는 완전한 작전 시나리오를 포함하는 첫 번째 시험이었다. 시나리오는 표적 발사로 시작되었다. 시스템의 레이더에 의해 탐지된 후, 무기 시스템은 최적의 요격 지점을 계산하고, 표적을 획득하는 작전 궤도로 바락 8 미사일을 발사하여 성공적으로 요격했다. 모든 무기 시스템의 구성 요소는 시험 목표를 성공적으로 달성했다.
* 2015년 11월 26일, 이스라엘 사'르 5급 코르벳 INS 라하브에 의해 고속으로 움직이는 제트 동력 무인 항공기에 대한 성공적인 시험이 수행되었다. 이것은 해군 함정에서 수행된 첫 번째 시험이기도 하며, 이전 70km에서 ~100km로의 사거리 연장도 확인했다.

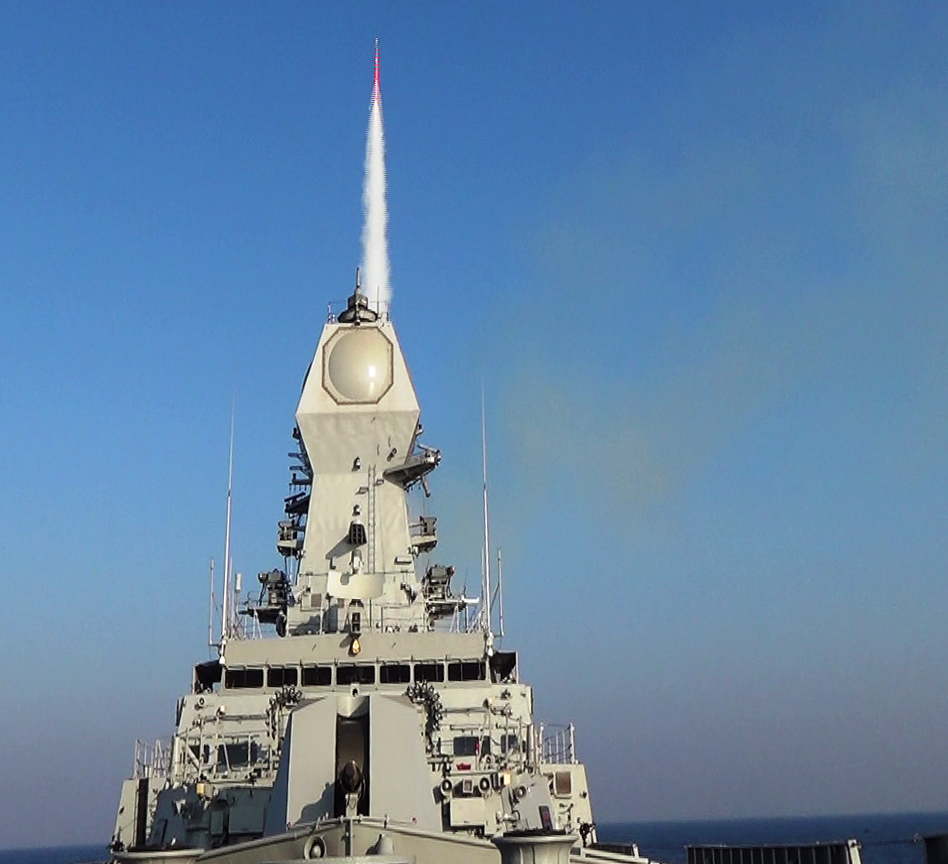

* 2015년 12월 29일과 30일, 인도 해군은 INS 콜카타 (D63)에서 바락 8 LRSAM을 성공적으로 시험 발사했다. 아라비아 해에서 실시된 해상 훈련 중 고속 표적을 향해 두 발의 미사일이 발사되었다.

* 2016년 6월 30일, 인도는 통합 시험장 (ITR)의 오디샤주 찬디푸르에서 바락 8 지대공 미사일의 지상형 버전을 처음으로 시험 발사하여 오전 8시 15분(IST)에 표적 무인 표적 항공기(PTA)를 성공적으로 명중시켰다. 이 미사일은 정오경에 다시 시험 발사되었으며, 벵골 만 상공에서 또 다시 무인 표적 항공기를 성공적으로 명중시켰다. 미사일의 시험 발사는 인도 국방 인력, DRDO 및 IAI가 공동으로 수행했다.
* 2016년 7월 1일, MR-SAM(지상형)은 찬디푸르의 ITR에서 오전 10시 26분(IST)에 세 번째로 시험되었으며, 미사일은 무인 표적 항공기를 성공적으로 명중시켜 신뢰성을 입증했다.
* 2016년 9월 20일, 인도는 바락-8을 성공적으로 시험 발사했다. 장거리 미사일은 오전 10시 13분(IST)경 찬디푸르의 ITR에서 이동식 발사대에서 발사되었다.
* 2016년 12월 25일, 아제르바이잔은 미사일을 성공적으로 시험했다.
* 2017년 2월 10일, 이스라엘 항공우주 산업은 해상에서 미사일을 시험 발사하여 성능을 확인했다.
* 2017년 5월 16일, 인도 해군은 INS 코치 (D64)에서 MRSAM 변종을 성공적으로 시험 발사했다.
* 2017년 11월 29일, 인도 해군은 INS 코치 (D64)에서 MRSAM을 다시 시험 발사했다.
--
* 2019년 1월 25일, 인도 해군은 INS 첸나이 (D65)에서 저고도로 비행하는 공중 표적을 향해 LRSAM을 시험 발사했다.
* 2019년 5월 15일, MRSAM 변종은 인도 해군에 의해 2척의 콜카타급 구축함: INS 코치 (D64)와 INS 첸나이 (D65)를 통해 최초로 완전한 합동 태스크포스 조정(JTC) 모드로 운영되었다. JTC 모드는 바락-8 MRSAM 시스템의 협력 교전 능력(CEC)을 구현한다. 두 척의 함정 모두 미사일을 발사했지만 실제 교전 역할을 수행한 것은 1척뿐이었다. 시연은 인도의 서부 해안에서 이루어졌다.
* 2020년 11월 23일, 반시 무인 항공기(UAV)가 공중에서 명중하면서 미사일이 성공적으로 시험되었다. 발사부터 바다로의 낙하까지 전체 임무 궤적은 다양한 레이더와 전자 광학 장비에 의해 모니터링되었다.
* 2021년 3월 22일, 이스라엘 항공우주 산업은 사거리 150km, 고도 30km의 바락 ER(확장형) 요격기를 성공적으로 시험 발사했다.
* 2022년 3월 27일, 국방 연구 개발 기구 (DRDO)는 오디샤주 해안의 찬디푸르 통합 시험장에서 인도 육군 버전의 중거리 지대공 미사일(MRSAM)에 대한 두 번의 성공적인 비행 시험을 실시했다. 첫 번째 발사는 중고도 장거리 표적을 요격하기 위한 것이었고, 두 번째 발사는 저고도 단거리 표적의 능력을 입증하기 위한 것이었다.
* 2022년 3월 30일, 국방 연구 개발 기구 (DRDO)는 3일 이내에 오디샤주 해안의 찬디푸르 통합 시험장에서 인도 육군 버전의 중거리 지대공 미사일(MRSAM)에 대한 두 번의 성공적인 비행 시험을 다시 실시했다. 발사는 해면 비행 및 고고도 기능을 포함하는 표적에 대한 무기 시스템의 정확성과 신뢰성을 확립하면서 수행되었다. 다양한 범위와 시나리오에 대한 비행 시험을 완료함으로써, 시스템은 개발 시험을 완료했다.
* 2022년 11월, 사'르 6급 코르벳에서 첫 번째 성공적인 시험이 이루어졌다.

6. 실전 기록

2020년 11월 9일, 아르메니아는 아제르바이잔의 수도 바쿠를 향해 이스칸데르 미사일을 발사했지만, 아제르바이잔이 이를 요격했다. 아제르바이잔 당국자는 영국 런던에서 활동하는 중동 전문 매체인 미들이스트 아이에 "이스라엘에서 수입한 바락 8 지대공미사일로 이스칸데르를 요격했다"고 말했다. 이는 바락 8이 이스라엘판 패트리어트 미사일이라는 의미이다. 니콜 파시냔 아르메니아 총리는 현지 언론과의 인터뷰에서 "이스칸데르 미사일은 문제가 많고, 쓸모가 없었다"고 불평했다.

미들 이스트 아이는 익명의 국가 관계자의 말을 인용하여, 아제르바이잔군이 운용하는 바락 8이 2020년 나고르노-카라바흐 전쟁 말기에 아르메니아가 바쿠를 향해 발사한 이스칸데르 미사일을 요격했으며, 이로 인해 아제르바이잔 정부가 휴전을 수락하게 되었다고 보도했다.

이스라엘 해군은 자국의 사르 5형 초계함에 해당 시스템 장착을 시작했으며, 처음으로 개조된 함정은 INS 라하브이다. 사르 4.5형 함대도 다음 업그레이드 대상이다. 인도 해군은 이미 콜카타급 구축함, 비샤카파트남급 구축함, 그리고 항공모함 INS 비크라마디티야에 미사일을 배치했다.

인도 공군은 2021년 9월 9일 최초의 MRSAM 시스템을 배치하여 자이살메르 공군 기지를 방어하고 있다.

2022년 7월 2일, 사르 5형 초계함 INS 에일라트에서 발사된 바락 8 미사일은 지중해의 이스라엘 해안 카리쉬 가스전 상공에서 헤즈볼라가 운용하는 정찰 무인 항공기 2대를 격추했다.

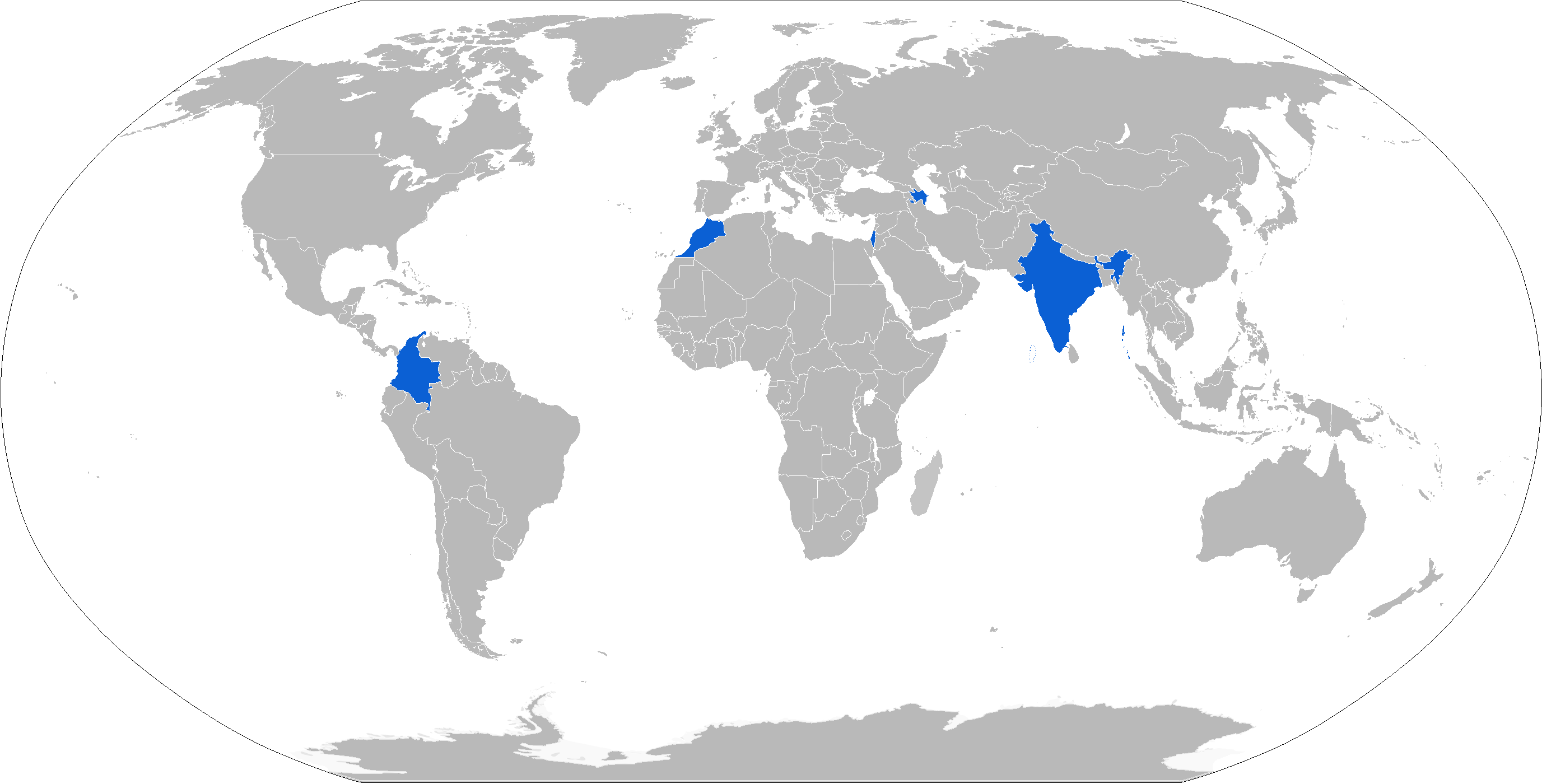

7. 운용 국가

* Azerbaijan^영어: 아제르바이잔은 바락 8 미사일 시스템 12개와 미사일 75개를 구매했다.
* India^영어: 인도는 공군, 해군, 육군을 위해 5 상당의 바락 8 미사일을 구매했다. 이 미사일은 콜카타급 구축함, 비사카파트남급 구축함, INS 비크라마디티야, INS 비크란트 및 닐기리급 호위함에 사용된다.
* Israel^영어: 이스라엘의 사르 5급 초계함은 바락 1 대신 최신 바락 8 미사일 시스템을 탑재한다. INS 라하브는 2015년 말 시험에서 바락 8 미사일 시스템을 실사격했다. 이후 해군은 경량급인 사르 4.5급 초계함을 2~3년 안에 개조할 예정이다.
* Morocco^영어: 바락 MX 방공 미사일 시스템에 대한 500 계약을 확인했다.
* Netherlands^{네덜란드어}: 네덜란드 해군의 다목적 지원함에 탑재하기로 발표했다.
* Cyprus^그리스어: 바락 MX 방공 미사일 시스템.

8. 잠재적 운용 국가

폴란드, 슬로바키아, 베트남
