장부이음

3. 종류

장부이음은 장부와 장부 구멍의 형태, 결합 방식에 따라 다양한 종류로 나뉜다.

3. 1. 장부 구멍 (Mortise)

• 개방 장부 (Open mortise): 세 면만 있는 장부 구멍이다. (브리들 이음 참조)
• 막음 장부 (Stub mortise): 깊이가 얕은 장부 구멍으로, 목재의 크기에 따라 깊이가 달라진다. 부재를 관통하지 않는다.
• 관통 장부 (Through mortise): 부재를 완전히 관통하는 장부 구멍이다.

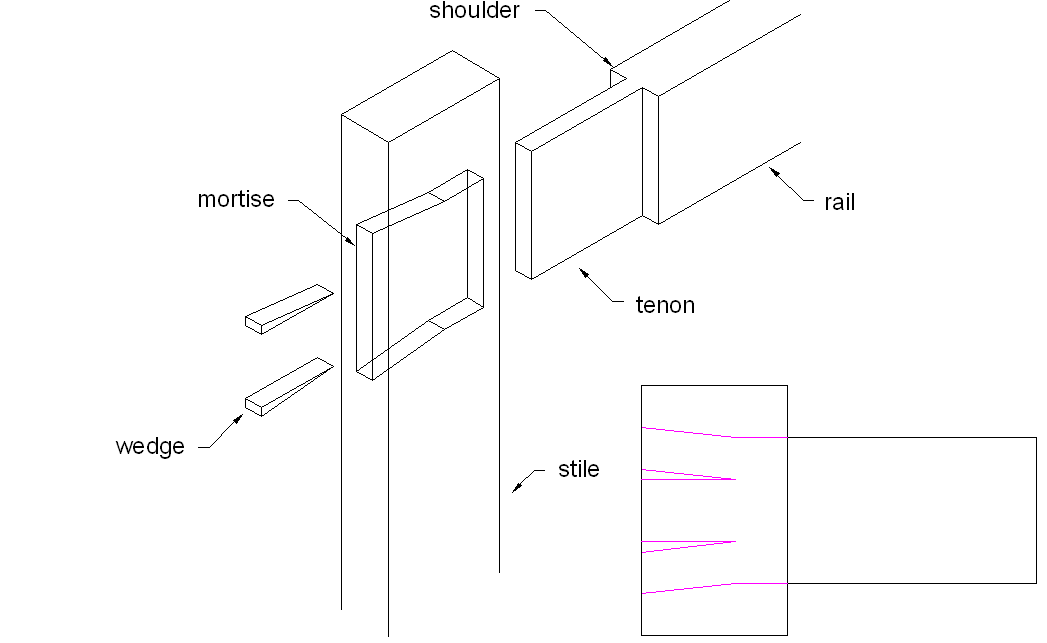

• 쐐기 반주먹장 이음 (Wedged half-dovetail): 뒤쪽이 앞쪽 또는 열린 부분보다 넓거나 높은 장부 구멍이다. 쐐기를 위한 공간을 두어 촉을 삽입한 후, 쐐기를 박아 촉이 빠지는 것을 방지한다.
• 관통 쐐기 반주먹장 (Through-wedged half-dovetail): 부재를 완전히 관통하는 쐐기 반주먹장 장부 구멍이다.

3. 2. 장부 (Tenon)

• 막음 장부 (Stub tenon): 짧은 장부로, 깊이는 목재의 크기에 따라 다르다. 장부 구멍이 있는 부재의 너비보다 짧아 장부가 보이지 않는다. ("관통 장부"와 반대)^[17]
• 관통 장부 (Through tenon): 삽입된 나무 조각을 완전히 통과하는 장부로, 뒷면에서 명확하게 보인다.^[18]
• 고용 장부 (Loose tenon, Feather tenon): 접합부의 별도 부분인 장부로, 접합될 부재 중 하나의 필수적인 부분인 고정 장부와 반대이다.
• 비스킷 장부 (Biscuit tenon): 비스킷 모양의 얇은 타원형 나무 조각이다.^[21]
• 핀 장부 (Pinned tenon): 장부 구멍 측면 벽과 장부를 통과하는 하나 이상의 구멍을 통해 핀 또는 다웰 핀(트리네일)을 박아 접합부를 강화한다.^[22] 목조 프레임 접합부에서 흔히 사용된다.
• 쐐기 장부 (Tusk tenon): 쐐기 모양의 키를 사용하여 접합부를 함께 고정하는 일종의 장부이음이다.
• 티즐 장부 (Teasel tenon): 조울드 또는 건스톡 기둥 상단에 있는 장부를 지칭하는 용어로, 타이 빔의 밑면에 있는 장부 구멍에 삽입된다. 영국의 타이 접합부의 일반적인 요소이다.
• 상단 장부 (Top tenon): 기둥 상단에 있는 장부이다.
• 해머 헤드 장부: 클램프로 어깨를 조일 수 없을 때 장부 접합부를 형성하는 방법이다.
• 반쪽 어깨 장부 (Half shoulder tenon): 한쪽에만 어깨가 있는 비대칭 장부이다. 프레임, 문지방, 브레이스 도어에 흔히 사용된다.

4. 특징 및 장점

5. 갤러리
