조명기구

3. 조명기구의 종류

조명기구는 설치 방식, 조명 기능, 또는 램프 유형에 따라 분류된다.

하위 섹션에서 설치 방식에 따른 조명기구의 종류를 상세하게 다루고 있으므로, 여기서는 간단하게 종류만 언급한다. 설치 방식에 따른 분류에는 샹들리에, 펜던트 조명, 매입형 조명, 표면 부착 조명, 천장 돔, 천장 선풍기 등의 천장 설치 방식, 벽부등, 트랙 조명, 언더캐비닛 조명, 디스플레이 케이스 등의 벽 설치 방식, 플로어 램프, 테이블 램프, 부이요트 램프 등의 바닥 설치 방식, 야외 조명, 조경 조명, 비상 조명, 하이 베이 및 로우 베이 조명, 스트립 조명 등의 실외 설치 방식이 있다.

특수 목적 조명으로는 액센트 조명, 배경 조명, 블랙 라이트, 크리스마스 조명, 부두 조명, 비상 조명, 출구 표지, 투광 조명, 세이프라이트, 안전 등, 탐조등, 보안 조명, 계단 조명, 스트로브 조명, 작업등, 신호등, 극장 조명, 월워셔 등이 있다.

일반 조명 외에도 특수 용도로 사용되는 전구들이 있다. 예를 들어 분광 분포를 제어한 제품(착색 전구, 자외선 전구, 적외선 전구), 배광을 제어한 제품, 표시용 소형 전구(신호등, 전화 교환용 등), 소형 특수 전구(의료용, 현미경용, 손목시계용 등), 장식용 전구 등이 있다.^[9]

3. 1. 설치 방식에 따른 분류

• 천장 설치 방식
• 샹들리에: 체인이나 파이프를 이용해 천장에 매다는 방식이다. --
• 펜던트 조명: 체인 또는 파이프로 천장에 매달려 있는 조명기구이다.
• 매입형 조명: 보호 하우징이 천장이나 벽 뒤에 숨겨져 있고 조명기구 자체만 노출되는 방식이다.
• 다운라이트: 천장에 설치된 매입형 조명기구를 흔히 다운라이트라고 부른다.
• 캔: 천장에 매입되거나 바닥에 배치된 업라이트에 사용되는 저렴한 다운라이팅 제품을 부르는 용어이다.
• 코브 조명: 벽에 대고 있는 긴 상자 안에 천장에 매립된 간접 조명 방식이다.
• 트로퍼: 매입형 형광등 조명기구로, 일반적으로 드롭 천장 그리드에 맞도록 직사각형 모양이다.
• 표면 부착 조명: 마감된 하우징이 노출되어 있으며 표면과 평평하지 않은 방식이다.
• 천장 돔: 광원이 유리로 만들어진 반투명 돔 뒤에 숨겨져 빛을 확산시키는 형태이다.
• 개방형 천장 돔: 반투명 돔이 천장 아래에 나사 손잡이 등으로 짧은 거리에 매달려 있다.
• 밀폐형 천장 돔: 반투명 돔이 천장과 평평하게 장착된 링과 결합되어 있다.
• 천장 선풍기: 조명이 내장되어 있거나 조명 키트가 부착되어 있는 경우가 있다.
• 벽 설치 방식

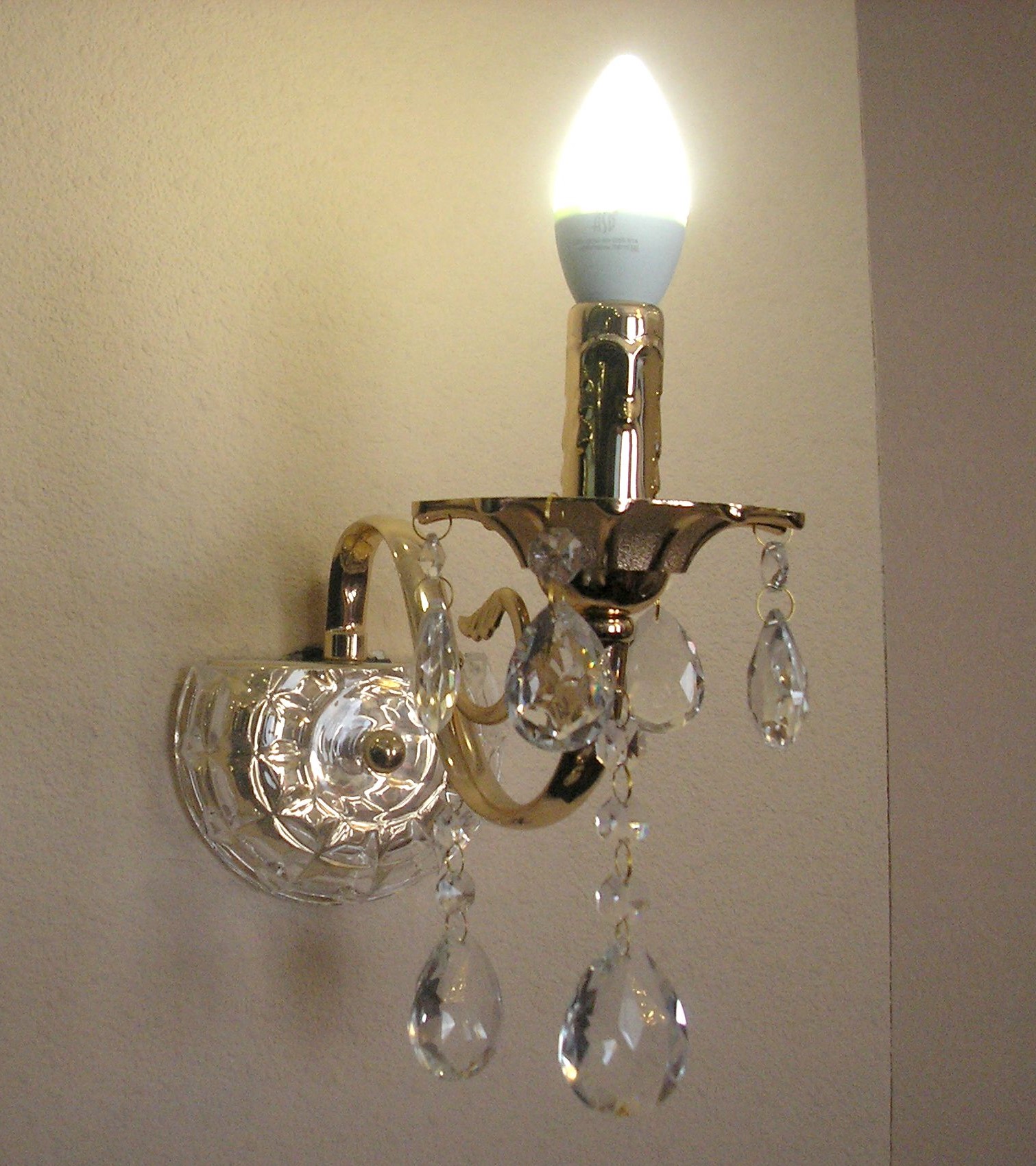

• 벽부등: 위 또는 아래로 조명을 제공하며, 예술 작품이나 건축 세부 사항을 비추거나 복도 등에서 오버헤드 조명의 대안으로 사용된다.
• 트랙 조명: 개별 조명기구("트랙 헤드")를 전기가 공급되는 트랙을 따라 원하는 위치에 배치할 수 있다.
• 언더캐비닛 조명: 주방 벽 캐비닛 아래에 장착하는 조명이다.
• 디스플레이 케이스 또는 쇼케이스 조명: 보석, 식료품, 체인점 등과 같이 밀폐된 케이스 내에 전시된 상품을 표시한다.
• 바닥 설치 방식
• 플로어 램프
• 토치 램프(토르셰): 위를 향하는 갓이 있는 플로어 램프로, 방 전체에 일반적인 조명을 제공한다.
• 구즈넥 램프

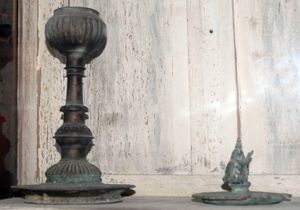

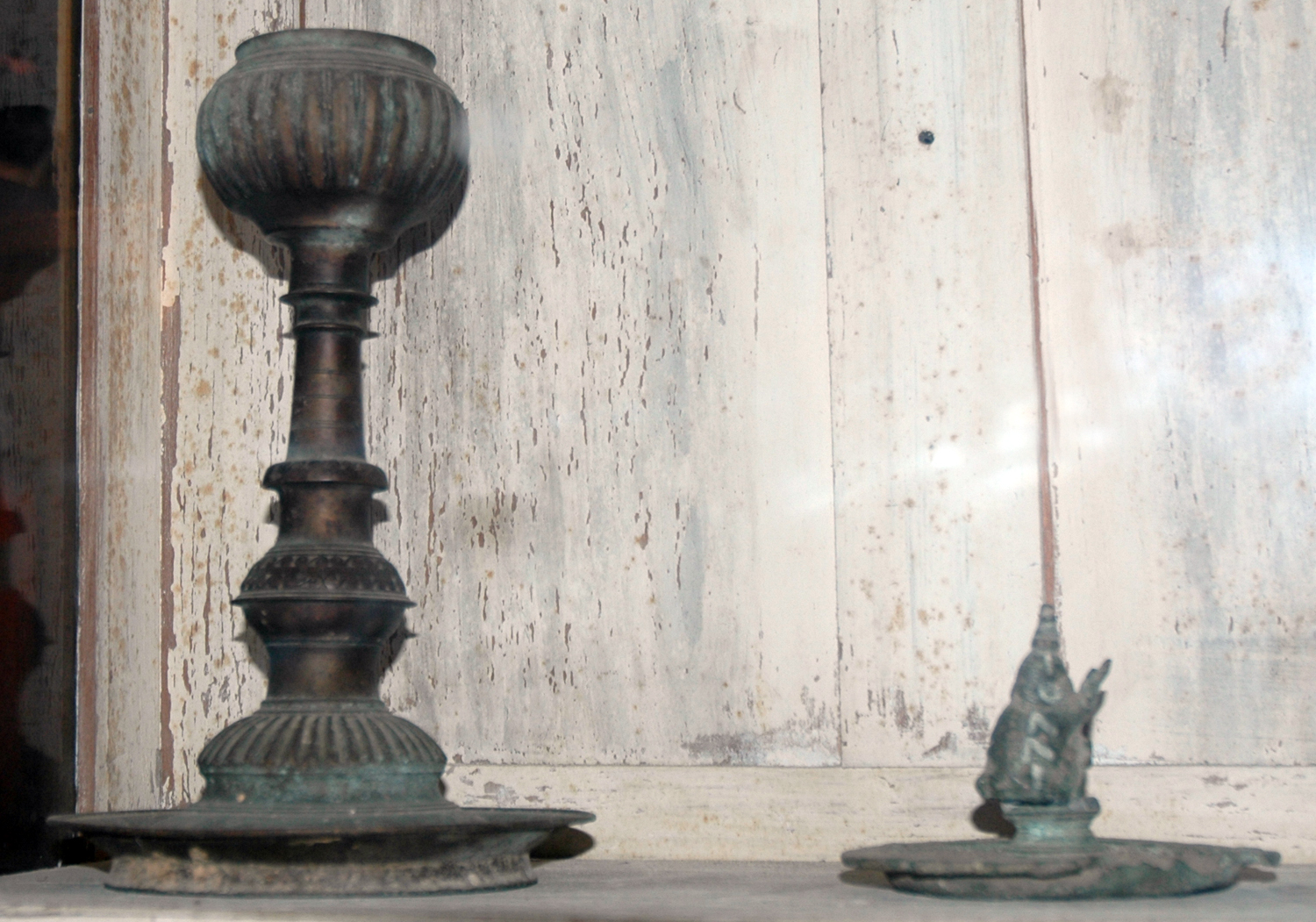

• 테이블 램프, 스탠다드 램프, 사무실용 작업 조명 기구
• 균형 암 램프: 앵글포이즈, RAMUN, 룩소 L1과 같이 조절 가능한 암을 가진 스포트 조명이다.
• 구즈넥 램프
• 야간 조명
• 부이요트 램프: 부이요트 참조
• 실외 설치 방식
• 야외 조명 및 조경 조명: 보행로, 주차장, 도로, 건물 외부, 건축 세부 사항, 정원 및 공원을 비추는 데 사용된다.
• 하이 마스트, 전신주 또는 기둥 장착형: 조경, 도로 및 주차장에 사용된다.
• 볼라드: 짧고 똑바로 서 있는 지면 장착형 장치로, 보행로, 계단 또는 기타 경로를 비추는 데 사용된다.
• 태양광 램프

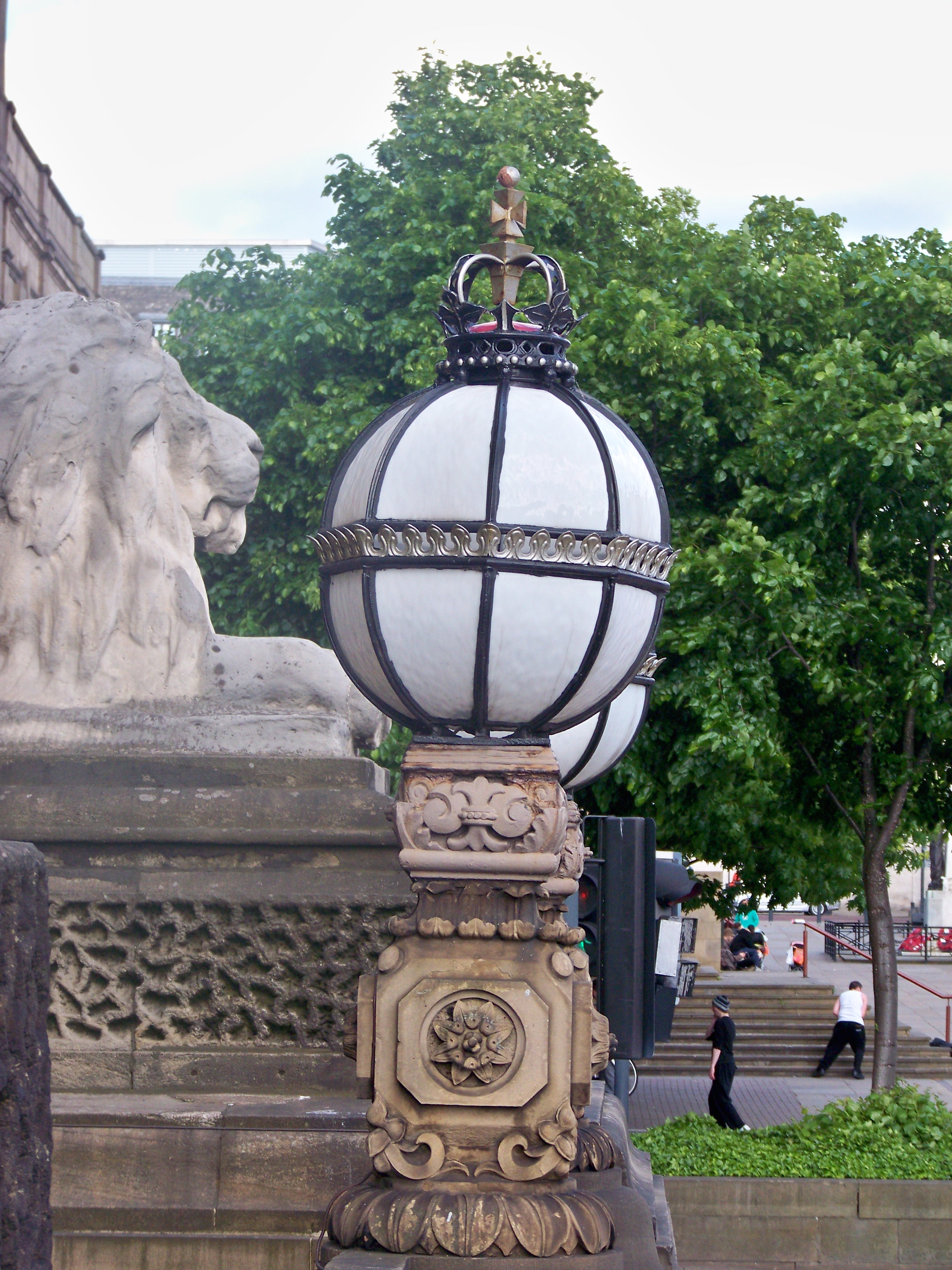

• 가로등
• 야드 조명
• 비상 조명 또는 출구 표지판: 배터리 백업 또는 비상 전력이 있는 전기 회로에 연결되어 주 전원이 고장난 경우에 사용된다.
• 하이 베이 및 로우 베이 조명: 일반적으로 산업 건물 및 대형 할인점의 일반 조명에 사용된다.



• 스트립 조명 또는 산업 조명: 창고 또는 공장에서 사용되는 긴 형광등 라인이다.



3. 2. 특수 목적 조명

• 액센트 조명 – 특정 물체를 강조하거나 특정 영역에 주의를 끌기 위한 모든 방향성 조명이다.
• 배경 조명 – 영상 제작에 사용된다.
• 블랙 라이트
• 크리스마스 조명 – 요정 조명 또는 반짝이 조명이라고도 하며, 크리스마스 및 기타 휴일에 장식용으로 자주 사용된다.
• 부두 조명 - 보트 안전을 위한 조명을 제공한다. 일반적으로 말뚝 꼭대기나 부두 바닥에 직접 부착된다.
• 비상 조명 – 정전 시 건물에 최소한의 조명을 제공한다.
• 출구 표지
• 투광 조명
• 세이프라이트 (암실에서 사용)
• 안전 등 (석탄 광산에서 사용)
• 탐조등 (군사 및 광고용)
• 보안 조명
• 계단 조명
• 스트로브 조명
• 작업등
• 신호등
• 극장 조명
• *무대 조명 기구
• *지능형 조명
• *팔로우 스팟
• 월워셔

4. 광원의 종류

4. 1. 일반적인 분류

• '''아크 램프'''

• '''형광등'''

• '''연료 램프'''

• '''가스 방전 램프''' 및 고강도 방전 램프(HID)

• '''백열 램프'''

• '''핵:''' 자체 전원 조명
• '''플라즈마 램프'''
• '''LED''' (고체 조명)

4. 2. 발광 원리에 따른 분류

• 연소계 광원
• 가스등, 아세틸렌 램프 등. 램프 (조명기구) 참조.
• 필라멘트에 통전 가열하여 발광시키는 것 - 전구 (백열전구, 할로겐 램프)^[7]
• 방전계 광원
• 고주파로 방전을 지속하여 발광하는 것 - 형광 램프 (형광등), 수은 램프 (수은등)^[7], 고휘도 방전등
• 발광 소자 광원
• 발광 소자를 이용한 것 - LED 램프 (LED 조명), 전계 발광 (EL) 램프^[7]

• 열 방사
• 백열 발광 - 백열 전구, 할로겐 램프
• 방전 발광
• 고압 방전 - 수은 램프 (수은등), 메탈 할라이드 램프, 나트륨 램프 (고압 나트륨 램프)
• 저압 방전 - 나트륨 램프 (저압 나트륨 램프), 네온 램프
• 루미네센스
• 전계 발광 - 일렉트로루미네센스(EL) 램프, LED 램프
• 포토루미네센스

5. 램프의 용도

일반 조명 외에도 전구는 분광 분포 제어, 배광 제어, 표시용 소형 전구(신호등, 전화 교환용 등), 소형 특수 전구(의료용, 현미경용, 손목시계용 등), 장식용 등 특수한 용도로 사용된다.^[9]

분광 분포를 제어한 제품으로는 착색 전구(사진 현상용 적색 전구 등), 자외선 전구(감정용, 블랙라이트 등), 적외선 전구(의료·건강용, 코타츠용 등)가 있다.^[9]

6. 조명 제어

조명 사용량을 관리하는 데 사용되는 다양한 유형의 장치가 있다.^[6]

• 3방향 2회로 스위치
• 디머: 사용자가 회전식 다이얼을 사용하여 조명을 더 밝거나 어둡게 조절할 수 있다.
• 전등 스위치: 휴대용 조명 기구의 소켓이나 전원 코드의 일부인 경우가 많다.
• 조명 제어 시스템
• 동작 감지기
• 타이머
• 터치
• X10 시스템
