1. 개요
AN/TPQ-36 파이어파인더는 휴즈 항공에서 생산한 이동식 전자식 조향 레이더로, 로켓, 대포, 박격포 발사 위치를 탐지한다. X-밴드에서 작동하며, 최대 24km의 사거리를 가지며, 아군 사격 조정 및 적 투사체 탄착 지점 예측에 사용된다. AN/TPQ-36은 여러 개량형이 있으며, 99개의 표적 저장, 야전 훈련 모드, 디지털 데이터 인터페이스를 갖추고 있다. 주요 운용 국가로는 미국, 호주, 네덜란드 등이 있으며, 우크라이나에도 지원되었다.
더 읽어볼만한 페이지
- 대포병 레이더 - AN/TPQ-53 레이더
AN/TPQ-53 레이더는 미군에서 사용하는 수송 가능한 대포병 레이더로, 기존 중거리 레이더를 대체하며 대화력전 및 대드론 임무 등을 수행하고 우크라이나에 지원되어 러시아 포격 위치 탐지에 활용된다. - 대포병 레이더 - AN/TPQ-37 파이어파인더
AN/TPQ-37 파이어파인더는 적 포탄 발사 위치를 탐지하는 대포병 레이더 시스템으로, 전자식 조향 레이더를 사용하여 궤도를 역추적, 발사 지점을 계산하여 아군 포병의 대포병 사격을 지원하며, ROCS 업그레이드를 통해 성능이 향상되었고 대한민국 국군도 운용 중이다. - 미국의 무기 - AN/APG-77
AN/APG-77은 노스럽 그루먼과 레이시온이 개발한 AESA 방식의 항공 레이더로, 저피탐지 성능과 다목표 동시 추적 기능을 갖추고 있으며, 개량형인 AN/APG-77(v)1은 지상 공격 능력을 향상시켰다. - 미국의 무기 - 레밍턴 M870
레밍턴 M870은 1950년 레밍턴사에서 출시된 펌프 액션 방식의 샷건으로, 하부 장전과 측면 배출 방식을 특징으로 하며, 군, 경찰 등 다양한 기관과 대중문화에서 널리 사용된다. - 지상 레이더 - 사드
사드는 미국이 개발한 탄도탄 요격 미사일 방어 시스템으로, 요격 미사일, 발사대, X밴드 레이더로 구성되며 북한의 탄도미사일 위협에 대한 대응책으로 대한민국에 배치되었으나 외교적·경제적 논란을 야기했다. - 지상 레이더 - AN/TPQ-53 레이더
AN/TPQ-53 레이더는 미군에서 사용하는 수송 가능한 대포병 레이더로, 기존 중거리 레이더를 대체하며 대화력전 및 대드론 임무 등을 수행하고 우크라이나에 지원되어 러시아 포격 위치 탐지에 활용된다.
| AN/TPQ-36 파이어파인더 | |
|---|---|
| AN/TPQ-36 파이어파인더 레이다 | |
 | |
| 종류 | 이동식 레이다 시스템 |
| 제작 국가 | 미국 |
| 운용 기간 | 1980년 – 현재 |
| 사용 국가 | 오스트레일리아 이집트 요르단 레바논 파키스탄 포르투갈 사우디 아라비아 우크라이나 미국 |
| 상세 정보 | |
| 무게 | 17,000 파운드 (7,700 kg) |
| 레이다 범위 | 24 km |
| 탐지 고도 | 9,000 피트 |
| 방위각 범위 | 360° |
| 고각 범위 | 0 ~ 54° |
| 정밀도 | 50 m |
| 목표물 탐지 능력 | 분당 10개 목표 |
| 이동 속도 | 55 mph |
| 도로 이동 속도 | 35 mph |
| 개발 및 생산 | |
| 개발사 | 휴스 항공 |
| 제조사 | 탈레스 |
2. 작동
AN/TPQ-36은 작전중에 움직이지 않는다. 즉, 기계식이 아닌 전자식 레이다이다. 레이다는 90도 각도의 영역을 스캔하여 다가오는 로켓, 대포, 또는 박격포 사격을 탐지한다. 다가오는 포탄을 탐지할 때까지, 시스템은 추적 절차에 들어가기 전에 여러 가지 탐지물체를 분류하며, 새로운 타겟을 계속 찾는다. 발사된 포탄이나 로켓은 최고점에 도달하기 전인 최초의 발사 궤도만 레이다로 추적한다. 컴퓨터 프로그램은 추적 데이터를 분석하고 그 발사장소를 역추적 계산한다.
AN/TPQ-36은 전자식 조향 레이더로, 작동 중에는 레이더 안테나가 실제로 움직이지 않는다는 것을 의미한다. 그러나 필요한 경우 레이더 안테나는 수동으로 이동할 수 있다. 이 시스템은 또한 아군 오사 모드로 작동하여 대포병 반환 사격의 정확성을 결정하거나, 아군 포병의 레이더 등록 또는 평균 탄착점 보정을 수행할 수 있다.
박격포, 포병, 로켓 발사기를 탐지할 수 있으며, 동시에 10개의 무기를 탐지하고, 첫 번째 사격으로 표적을 찾고, 고폭탄, 기준면, 탄착 등록을 수행할 수 있다. 아군 사격을 조정하는 데 사용될 수 있으며, 전술 화력과 연동하여 적 투사체의 탄착 지점을 예측한다.
최대 사거리는 24km이며, 포병의 유효 사거리는 18km이고 로켓의 유효 사거리는 24km이다. 방위각 범위는 90°이다. X-밴드에서 32개의 주파수로 작동한다. 최대 송신 전력은 23kW, 최소는 미상이다.
99개의 표적에 대한 영구 저장 기능이 있으며, 야전 훈련 모드를 갖추고 있으며 디지털 데이터 인터페이스를 사용한다.
2. 1. 작동 방식
AN/TPQ-36은 기계식이 아닌 전자식 레이다로, 90도 각도 영역을 스캔하여 다가오는 로켓, 대포, 박격포 사격을 탐지한다. 다가오는 포탄을 탐지하면 추적 절차를 거쳐 새로운 타겟을 계속 찾는다. 발사된 포탄이나 로켓은 최고점에 도달하기 전 초기 발사 궤도만 추적하며, 컴퓨터 프로그램이 추적 데이터를 분석해 발사 장소를 역추적 계산한다.전자식 조향 레이더인 AN/TPQ-36은 작동 중 레이더 안테나가 실제로 움직이지 않지만, 필요한 경우 수동으로 이동할 수 있다. 아군 오사 모드로 작동하여 대포병 반환 사격의 정확성을 결정하거나, 아군 포병의 레이더 등록 또는 평균 탄착점 보정을 수행할 수도 있다.
박격포, 포병, 로켓 발사기를 탐지할 수 있으며, 동시에 10개의 무기를 탐지하고 첫 번째 사격으로 표적을 찾는다. 고폭탄, 기준면, 탄착 등록을 수행하며, 아군 사격을 조정하고 적 투사체의 탄착 지점을 예측하는 데 사용된다.
최대 사거리는 24km이며, 포병 유효 사거리는 18km, 로켓 유효 사거리는 24km이다. 방위각 범위는 90°이며, X-밴드에서 32개 주파수로 작동한다. 최대 송신 전력은 23kW이다. 99개 표적에 대한 영구 저장 기능, 야전 훈련 모드, 디지털 데이터 인터페이스를 갖추고 있다.
2. 2. 아군 지원
AN/TPQ-36은 전자식 조향 레이더로, 작동 중에는 레이더 안테나가 실제로 움직이지 않는다. 그러나 필요한 경우 레이더 안테나는 수동으로 이동할 수 있다. 이 시스템은 아군 오사 모드로 작동하여 대포병 반환 사격의 정확성을 결정하거나, 아군 포병의 레이더 등록 또는 평균 탄착점 보정을 수행할 수 있다.박격포, 포병, 로켓 발사기를 탐지할 수 있으며, 동시에 10개의 무기를 탐지하고, 첫 번째 사격으로 표적을 찾고, 고폭탄, 기준면, 탄착 등록을 수행할 수 있다. 아군 사격을 조정하는 데 사용될 수 있으며, 전술 화력과 연동하여 적 투사체의 탄착 지점을 예측한다.
3. 제원
- 주요기능: 이동식 레이다
- 생산자: 휴즈 항공사
- 길이
- * Shelter: 269cm
- * 안테나/송수신기: 459cm
- 폭
- * Shelter: 210.06cm
- * 안테나/송수신기: 210.06cm
- 높이
- * Shelter: 180.09cm
- * 안테나/송수신기
- ** 작전중: 370cm
- ** 이동중: 210cm
- 무게
- * Shelter: 1089.6kg
- * 안테나/송수신기: 1452.8kg
- 주전원: 115/200 VAC, three-phase, four-wire, 400 Hz, 10kw
- 지원 장비: 2대의 M923 5톤 트럭, 2대의 10kw 발전기
- 승무원: 9 명
- 단가: $1,548,500
AN/TPQ-36은 전자식 조향 레이더로, 작동 중에는 레이더 안테나가 실제로 움직이지 않는다. 그러나 필요한 경우 레이더 안테나는 수동으로 이동할 수 있다. 이 시스템은 또한 아군 오사 모드로 작동하여 대포병 반환 사격의 정확성을 결정하거나, 아군 포병의 레이더 등록 또는 평균 탄착점 보정을 수행할 수 있다.
박격포, 포병, 로켓 발사기를 탐지할 수 있으며, 동시에 10개의 무기를 탐지하고, 첫 번째 사격으로 표적을 찾고, 고폭탄, 기준면, 탄착 등록을 수행할 수 있다. 아군 사격을 조정하는 데 사용될 수 있으며, 전술 화력과 연동하여 적 투사체의 탄착 지점을 예측한다.
최대 사거리는 24km이며, 포병의 유효 사거리는 18km이고 로켓의 유효 사거리는 24km이다. 방위각 범위는 90°이다. X-밴드에서 32개의 주파수로 작동한다. 최대 송신 전력은 23kW, 최소는 미상이다.
99개의 표적에 대한 영구 저장 기능이 있으며, 야전 훈련 모드를 갖추고 있으며 디지털 데이터 인터페이스를 사용한다.
3. 1. 상세 제원
AN/TPQ-36 파이어파인더는 휴즈 항공에서 생산하는 이동식 레이다이다. 주요 제원은 다음과 같다.- 길이
- * Shelter: 269cm
- * 안테나/송수신기: 459cm
- 폭
- * Shelter: 210.06cm
- * 안테나/송수신기: 210.06cm
- 높이
- * Shelter: 180.09cm
- * 안테나/송수신기
- ** 작전중: 370cm
- ** 이동중: 210cm
- 무게
- * Shelter: 1089.6kg
- * 안테나/송수신기: 1452.8kg
- 주전원: 115/200 VAC, three-phase, four-wire, 400 Hz, 10kw
- 지원 장비: 2대의 M923 5톤 트럭, 2대의 10kw 발전기
- 승무원: 9 명
- 단가: $1,548,500
전자식 조향 레이더로 작동 중 레이더 안테나는 실제로 움직이지 않지만, 수동으로 이동할 수 있다. 아군 오사 모드로 작동하여 대포병 사격 반환 사격의 정확성을 결정하거나, 아군 포병의 레이더 등록 또는 평균 탄착점 보정을 수행할 수 있다.
박격포, 포병, 로켓 발사기를 탐지할 수 있으며, 동시에 10개의 무기를 탐지한다. 첫 번째 사격으로 표적을 찾고, 고폭탄, 기준면, 탄착 등록을 수행하며, 아군 사격을 조정하고 적 투사체의 탄착 지점을 예측한다.
최대 사거리는 24km이며, 포병의 유효 사거리는 18km, 로켓의 유효 사거리는 24km이다. 방위각 범위는 90°이며, X-밴드에서 32개의 주파수로 작동한다. 최대 송신 전력은 23kW이다. 99개의 표적에 대한 영구 저장 기능과 야전 훈련 모드를 갖추고 있으며, 디지털 데이터 인터페이스를 사용한다.
4. 개량형
파이어파인더 (V)7은 모듈형 방위각 위치 시스템(MAPS)를 추가했다. MAPS는 북쪽 탐색 레이저 자이로컴퍼스와 마이크로프로세서 제어 관성 항법 시스템인 허니웰 H-726을 갖추고 있다.[2] 이전 파이어파인더는 부지의 위도, 경도, 북쪽 방향을 찾기 위해 측량 팀을 사용했지만, MAPS를 사용하면 시스템의 지리적 위치가 출격 전 미리 로드되기 때문에 반응 시간은 부지 설치에 걸리는 시간에 의해서만 제한되었다.[2] 승무원은 8명에서 6명으로 줄었다.[2]
파이어파인더 (V)8은 시스템 성능을 확장하고, 운영자의 생존성을 향상시키며, 수명 주기 비용을 절감한다. 더 강력한 처리 능력과 레이더 안테나에 저잡음 증폭기를 추가하여 특정 위협에 대한 탐지 범위(최대 50%까지)와 성능 정확도를 향상시켰다.
4. 1. (V)7
파이어파인더 (V)7은 모듈형 방위각 위치 시스템(MAPS)를 추가했다. MAPS는 북쪽 탐색 레이저 자이로컴퍼스와 마이크로프로세서 제어 관성 항법 시스템인 허니웰 H-726을 갖추고 있다.[2] 이전 파이어파인더는 부지의 위도, 경도, 북쪽 방향을 찾기 위해 측량 팀을 사용했지만, MAPS를 사용하면 시스템의 지리적 위치가 출격 전 미리 로드되기 때문에 반응 시간은 부지 설치에 걸리는 시간에 의해서만 제한되었다.[2] 승무원은 8명에서 6명으로 줄었다.[2]파이어파인더 (V)8은 시스템 성능을 확장하고, 운영자의 생존성을 향상시키며, 수명 주기 비용을 절감한다. 더 강력한 처리 능력과 레이더 안테나에 저잡음 증폭기를 추가하여 특정 위협에 대한 탐지 범위(최대 50%까지)와 성능 정확도를 향상시켰다.
4. 2. (V)8
(V)7은 모듈형 방위각 위치 시스템(MAPS)를 추가했다. MAPS는 북쪽 탐색 레이저 자이로컴퍼스와 마이크로프로세서 제어 관성 항법 시스템인 허니웰 H-726을 갖추고 있다. 이전 파이어파인더는 부지의 위도, 경도, 북쪽 방향을 찾기 위해 측량 팀을 사용했다. MAPS를 사용하면 시스템의 지리적 위치가 출격 전 미리 로드되기 때문에 반응 시간은 부지 설치에 걸리는 시간에 의해서만 제한되었다. 승무원은 8명에서 6명으로 줄었다.[2](V)8은 시스템 성능을 확장하고, 운영자의 생존성을 향상시키며, 수명 주기 비용을 절감한다. 더 강력한 처리 능력과 레이더 안테나에 저잡음 증폭기를 추가하여 특정 위협에 대한 탐지 범위(최대 50%까지)와 성능 정확도를 향상시켰다.
5. AN/TPQ-37 레이더와 차이
AN/TPQ-36 레이더는 소형, 경량이며 대 박격포 레이더인 반면에, AN/TPQ-37 레이더는 대 포병 레이더이며, 더 크고 가격도 비싸다.
6. SAM 시스템에의 사용
노르웨이의 SAM 시스템인 NASAMS에는 지상발사형 암람 미사일이 지대공 미사일(SAM)로 사용되며, TPQ-36A 레이다를 사용한다.[11]
7. 제식 번호
합동 전자 형식 지정 시스템(JETDS)에 따르면 AN/TPQ-36은 다음과 같은 의미를 가진다.
- "AN/"은 육군/해군(해병대)을 나타내며, JETDS에서 파생된 시스템 명칭이다.
- "T"는 '수송 가능'을 의미하며, 차량에 의해 운반되지만 해당 차량의 일부가 아님을 나타낸다. (차량 탑재를 나타내는 'V'와 비교)
- "P"는 위치 탐지기(레이다)를 나타낸다.
- "Q"는 특수 목적(다목적) 레이더를 나타내며, 이 경우 대포병 레이더이다.
- "36"은 이 TPQ 레이더 계열의 36번째 버전이다.
8. 운용 국가
오스트레일리아 국방군에서 사용한다.[3] 칠레 육군에서 사용한다.[4] 네덜란드 왕립 육군에서 사용한다.[5] 포르투갈 육군 제5 포병 연대에서 사용한다.[6] 스페인 육군에서 사용한다. 스리랑카 육군에서 사용한다. 터키 육군에서 사용한다.[6]

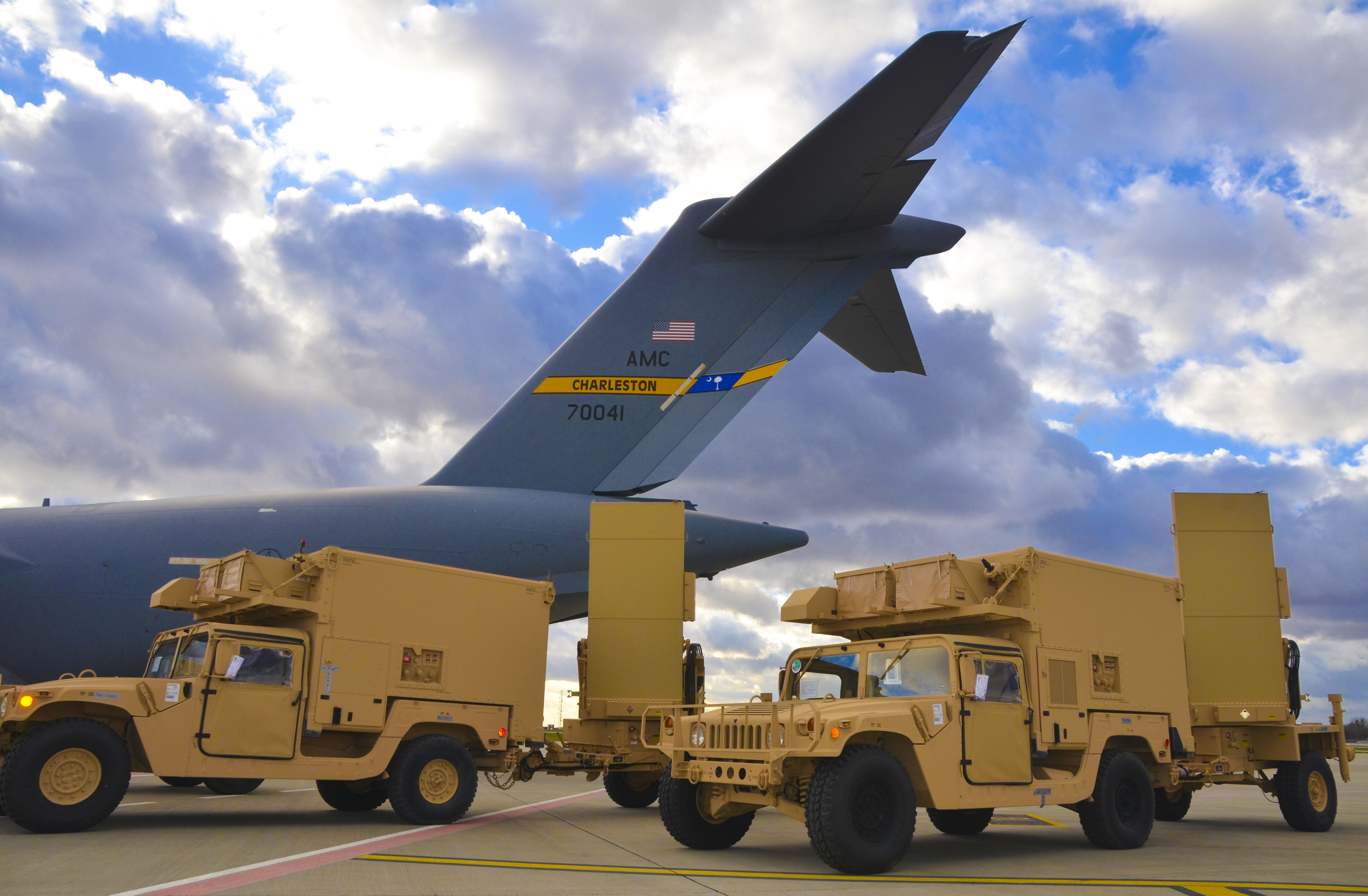

우크라이나는 2015년에 미국 육군에서 2개 부대를 인도받았다.[7] 네덜란드 국방부는 2022년 3월, 2022년 러시아의 우크라이나 침공 동안 5개 부대를 인도했다.[8] 2022년 4월 13일 미국 육군에서 10개 부대를 인도, 5월 19일에 3개 더 인도했다.[9] 2022년 러시아의 우크라이나 침공 기간 중 지원이 이루어졌다.[10] 미국 육군, 미국 해병대에서 사용한다.[6]
8. 1. 주요 운용 국가
오스트레일리아 국방군에서 사용한다.[3] 칠레 육군에서 사용한다.[4] 네덜란드 왕립 육군에서 사용한다.[5] 포르투갈 육군 제5 포병 연대에서 사용한다.[6] 스페인 육군에서 사용한다. 스리랑카 육군에서 사용한다. 터키 육군에서 사용한다.[6]우크라이나는 2015년에 미국 육군에서 2개 부대를 인도받았다.[7] 네덜란드 국방부는 2022년 3월, 2022년 러시아의 우크라이나 침공 동안 5개 부대를 인도했다.[8] 2022년 4월 13일 미국 육군에서 10개 부대를 인도, 5월 19일에 3개 더 인도했다.[9] 2022년 러시아의 우크라이나 침공 기간 중 지원이 이루어졌다.[10] 미국 육군, 미국 해병대에서 사용한다.[6]
8. 2. 과거 운용 국가
오스트레일리아 국방군에서 사용[3], 칠레 육군에서 사용[4], 네덜란드 왕립 육군에서 사용[5], 포르투갈 육군(제5 포병 연대)에서 사용[6], 스페인 육군에서 사용, 스리랑카 육군에서 사용, 터키 육군에서 사용[6], 우크라이나의 경우 2015년에 미국 육군에서 2개 부대 인도[7], 네덜란드 국방부에서 2022년 3월, 2022년 러시아의 우크라이나 침공 동안 5개 부대 인도[8], 2022년 4월 13일 미국 육군에서 10개 부대 인도, 5월 19일에 3개 더 인도[9], 2022년 러시아의 우크라이나 침공 기간[10], 미국 육군, 미국 해병대에서 사용[6]9. 대한민국과 AN/TPQ-36
9. 1. 도입 배경 및 운용
9. 2. 아서-K로의 대체
9. 3. 더불어민주당의 입장
