1. 개요

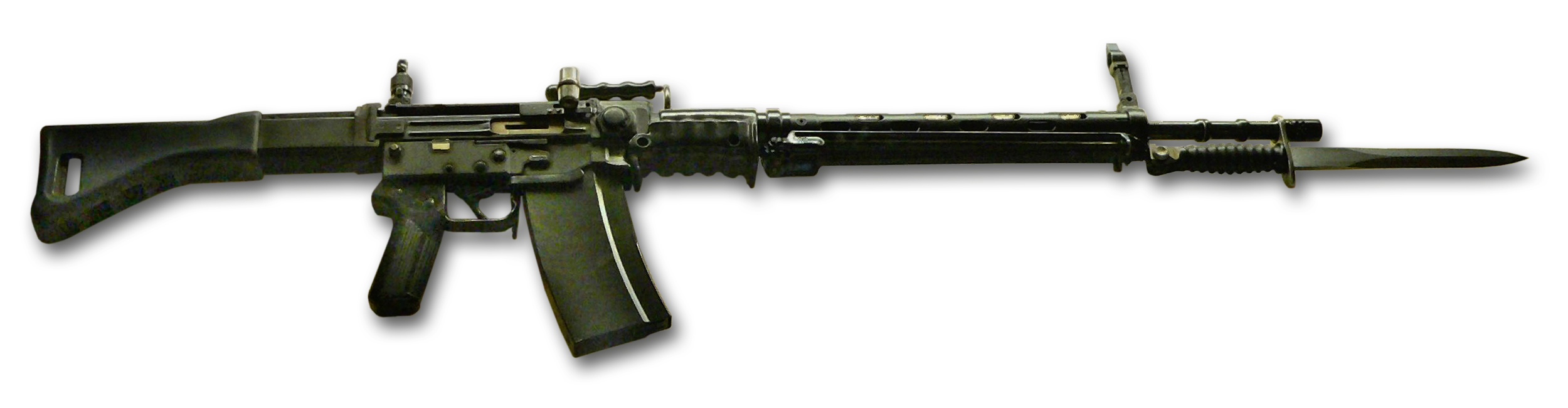

SIG SG 510은 1950년대 스위스군이 개발한 다목적 소총으로, 기존 소총, 기관단총, 경기관총을 대체하기 위해 개발되었다. 롤러 지연 블로우백 작동 방식을 사용하며, 7.5x55mm GP11탄을 사용한다. Stgw 57로 명명되어 스위스군에 제식 채용되었으며, 7.62x51mm NATO탄을 사용하는 SG 510-4는 칠레와 볼리비아에서 사용되었다. 다양한 파생형이 존재하며, 스위스, 칠레, 볼리비아, 모나코, 우크라이나 등에서 사용되었다.
더 읽어볼만한 페이지
- 스위스의 소총 - 졸로툰 S-18/1000
졸로툰 S-18/1000은 1930년대 스위스 졸로툰 사가 개발한 20mm 대전차 소총으로, 전차 장갑 강화에 대응하여 개발되었으나 37mm 대전차포 등장으로 효용성이 감소했고, 파생형인 S-18/1100은 자동 사격이 가능했다. - 스위스의 소총 - SIG SG550
SIG SG550은 스위스에서 개발된 5.56mm 구경의 돌격소총으로, 스위스군 제식 소총으로 채택되어 널리 사용된다. - 전투소총 - FN FAL
FN FAL은 벨기에 FN사에서 개발한 7.62mm NATO탄을 사용하는 전투 소총으로, "자유 세계의 오른팔"이라는 별명과 함께 냉전 시대를 대표하는 소총 중 하나이며 다양한 파생 모델이 존재한다. - 전투소총 - FN SCAR
FN SCAR는 FN Herstal에서 개발한 모듈형 소총으로, USSOCOM의 제식 소총 사업에 따라 개발되었으며 5.56mm NATO탄을 사용하는 SCAR-L과 7.62mm NATO탄을 사용하는 SCAR-H 두 가지 모델로 나뉘고, 모듈화 설계, 인체공학적 설계, 양손잡이용 조작 장치 등의 특징을 가진다.
| SIG SG 510 | |
|---|---|
| 기본 정보 | |
 | |
| 종류 | 전투소총 |
| 설계자 | 루돌프 암슬러 (Rudolf Amsler) |
| 개발 년도 | 1950년대 |
| 생산 회사 | 스위스 산업 회사 (SIG) 베른 무기 공장 스위스 하청업체 |
| 사용 기간 | 1957년–현재 |
| 사용 국가 | 스위스 칠레군 볼리비아군 |
| 참전 | 더 트러블스 SG 510-4: 1973년 칠레 쿠데타 |
| 제원 | |
| 무게 | Stgw. 57: 5.70 kg SG 510-4: 4.37 kg |
| 길이 | Stgw. 57: 1100 mm SG 510-4: 1015 mm |
| 총열 길이 | Stgw. 57: 609 mm SG 510-4: 505 mm |
| 탄약 | Stgw. 57: 7.5×55mm GP 11탄 SG 510-4: 7.62×51mm NATO탄 |
| 작동 방식 | 롤러 지연식 반동 |
| 발사 속도 | 450–600 발/분 |
| 총구 속도 | 750 m/s |
| 유효 사거리 | 철제 가늠자: 640 m Kern 4×24 광학 조준경: 800 m |
| 급탄 방식 | 6발, 20발, 또는 24발 분리형 상자형 탄창 |
| 조준 장치 | 전방 돌기, 후방 조리개 |
| 파생형 | |
2. 개발
SIG 콤비블록 그룹(SIG)에서 1950년대 후반 사내 모델명 '''AM 55'''로 개발되었다. 개발 과정에서 루돌프 암슬러(Rudolf Amsler)가 스위스 산업 협회(Schweizerische Industrie Gesellschaft)의 수석 디자이너였다.[11] Stgw. 57은 자동 사격이 가능한 소총으로, 롤러 지연 블로우백 작동 방식을 사용한다.
Stgw 57은 프레스 성형 강판 부품을 주로 사용하여 대량 생산이 용이하도록 설계되었으며, 직선형 반동 구성을 채택하여 연발 사격 시 제어성을 높였다.[13] K31 소총과 유사한 T자형 볼트 손잡이를 가지고 있으며, 교체 가능한 잠금 홈이 있어 마모 시에도 교체하여 기능적 수명을 유지할 수 있다.
1950년대 스위스군은 슈미트-루빈 K31 소총 외에 기관단총과 경기관총도 동시에 대체할 수 있는 다목적 소총을 원했다. 1948년부터 돌격소총 개발이 시작되었고, 1956년 연방참사원은 신형 소총 개발 계획을 승인했다. 이에 따라 SIG와 베른 조병창이 신형 소총을 설계했고, 벨기에제 FAL 소총과의 비교 시험이 실시되었다. 1957년, SIG의 1955년 설계안인 AM 55가 제식 명칭 57년식 돌격 소총(Stgw 57)으로 채용되었다.[11]
초기 AM 55는 자동 소총으로서는 충분한 성능을 갖추고 있어 기관단총의 역할도 대체할 수 있다는 평가를 받았지만, 경기관총으로서는 장탄수가 부족하다는 지적도 있었다. 이후 소총 유탄 발사 능력이 군의 요구에 따라 추가되었다. 유탄 발사에 견딜 수 있는 강도를 확보하기 위해 일부 부품이 절삭 가공으로 변경되었고, 무게도 증가하였다.
Stgw. 57은 군 복무 중 모든 병사의 개인 화기로 지급되었다. Stgw. 57은 운용 과정에서 K31 소총, 수오미 M-31/MP. 43/MP. 44 기관단총, Lmg 25 경기관총, 그리고 1974~1977년 기간 동안 Zf. Kar. 55 저격 소총을 대체했다.
제조원은 스위스 공업사(SIG)이며, 설계자는 루돌프 암슬러이다. 약 100만 정이 제조되었으며, 이 중 약 74만 정이 스위스군에 배치되었다.[12]
3. 디자인
고정식 개머리판은 견고한 네오프렌 고무로 제작되어 내구성이 뛰어나며, 소총 유탄 발사 시의 반동에 대응하기 위해 동적으로 변형된다. Stgw. 57은 빠른 위치 변경이나 행군 중에 사용할 수 있도록 균형점에 큰 운반 손잡이가 부착되어 있다. 핸드 가드 역시 견고한 네오프렌 고무로 성형되었다.

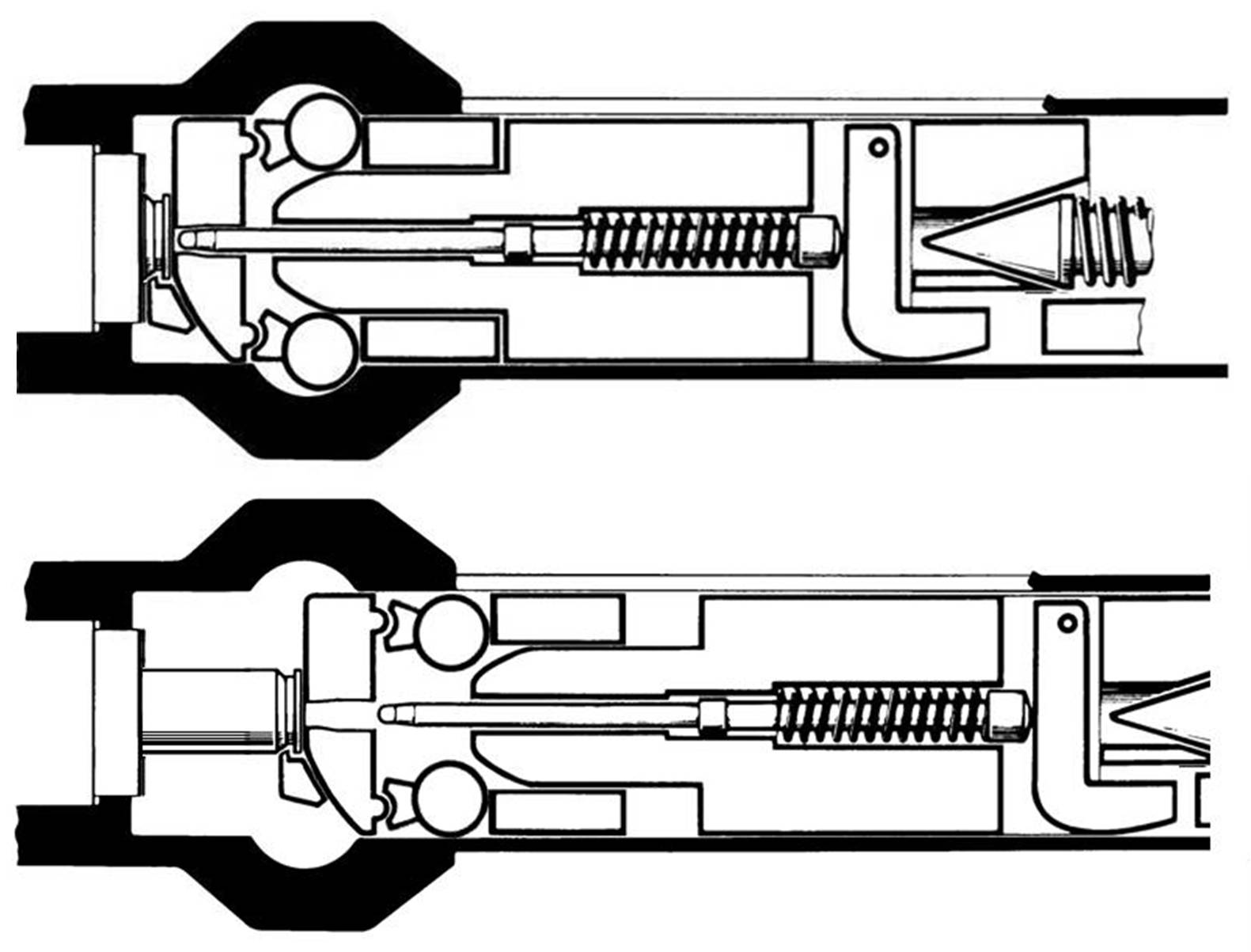

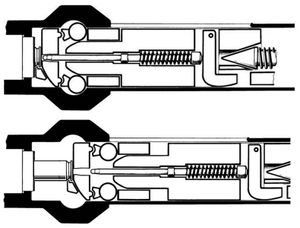

StG45와 매우 유사한 롤러 지연식 블로우백 작동 방식을 채택하였다. 사격 시 후퇴하는 볼트는 2개의 가동식 롤러에 의해 지연된다. 약실에는 약협이 밀착되어 찢어지는 것을 방지하기 위한 홈이 설치되어 있으며, 발사 가스의 일부가 약협 외부에 가해져 약협의 팽창을 억제한다. 또한 약실에는 링 모양의 홈도 있어, 배출된 빈 약협의 넥 부분에 특징적인 변형이 생긴다. 마지막 탄을 발사한 후에는 볼트를 후퇴 위치에 유지하는 홀드 오픈 기능은 없다. 사격은 세미/풀 모두 클로즈드 볼트 상태에서 이루어진다.
롤러 지연식 블로우백 방식과 홈이 있는 약실 등, StG45를 참고하여 개발된 스페인제 세토메 라이플과 공통점이 많다. 이러한 설계는 반동 경감 및 사용 탄약 변경의 폭넓은 여지 등의 장점을 가진다.
사용 탄약은 7.5x55mm GP11탄이다. 원래의 7.5x55mm 탄은 1889년에 흑색 화약탄으로 설계되었으며, GP11탄은 1911년에 무연 화약용으로 재설계되어 탄두를 첨예탄으로 개조한 것이다. 스위스의 산악 지형에서는 장사정 거리가 요구되므로 이 강력한 탄약이 필요했다.
유탄 발사기와 소염기는 총열의 선단부와 일체형이다. 총열은 선단부를 제외하고 배럴 재킷으로 덮여 있으며, 전단 또는 후단에 양각대를 장착할 수 있다. 배럴 재킷의 전단에는 접이식 가늠쇠와 착검 장치가, 후단에는 운반용 접이식 손잡이가 장착되어 있다. 핸드 가드(앞받침)와 스톡(개머리판)은 고무 커버로 덮여 있다. 기관부는 셀렉티브 파이어 기능을 탑재하여 세미/풀 오토 사격 전환이 가능하다.[13] 셀렉터 레버는 S(안전), E(단발), M(연발)의 3점식이나, 우측면의 연발 규제기(Serienfeuersperre)라는 부품에 의해 S와 E의 2점으로만 전환을 제한할 수 있었다.[14] 코킹 핸들은 리시버 우측면에 설치되어 있으며, 볼트의 전후동과는 연동되지 않는다. 코킹 핸들에는 M1889계 라이플과 유사한 형태의 손잡이가 부착된다. 리시버 선단에는 둥근 버튼 모양의 로딩 인디케이터가 있으며, 약실에 탄약이 장전되면 인디케이터가 솟아올라 완전 장전 상태임을 나타낸다.
트리튬이 도포된 탈착식 야간용 조준경이 준비되어 있으며, 윤활유나 청소 키트 등의 소품과 함께 권총 손잡이 내에 격납되어 있다.
양각대는 슬라이드식이며, 배럴 재킷의 전방 또는 후방에 고정된다. 반자동 사격 시에는 후방에, 완전 자동 사격으로 지원 사격을 할 경우에는 전방에 양각대를 고정하여 버스트 사격을 하는 것이 바람직했다. 양각대는 전방으로 고정한 상태에서는 뒤로, 후방으로 고정한 경우에는 앞으로 접을 수 있다.
SG510용 소총 유탄으로는 대장갑용 성형작약탄과 소프트 타겟용 고폭탄이 있으며, 직사 또는 곡사가 가능했다. 이 유탄에는 비거리를 보조하기 위한 부스터가 부착되어 있었다. 유탄 발사 시에는 공포탄 및 전용 탄창을 사용한다.
3. 1. 총열
Stgw 57의 총열은 비교적 두껍고, 전체 길이 609mm 중 520mm에 강선이 파여 있으며, 270mm(10.6인치당 1회)의 4조 강선이 적용되어 있다.[1] 총열 끝에는 약 25%의 반동을 줄여주는 일체형 26mm 길이의 소염기/총구 제퇴기가 장착되어 있다. 소총 유탄 발사 인터페이스 또한 총열 몸체에 통합되어 가공되었다.
3. 2. 방아쇠 및 조준 장치
방아쇠 기구는 3단계 사격 선택 스위치를 가지고 있으며, 이는 우발적인 발사를 방지하는 수동 안전 장치의 역할도 한다. 사용자는 방아쇠 뭉치 왼쪽에 있는 큰 측면 레버를 돌려 작동 모드를 선택할 수 있는데, 'S'(안전), 'E'(반자동 사격), 'M'(자동 사격) 중 하나를 선택할 수 있다.[13]
소총 오른쪽에는 접이식 '겨울' 방아쇠가 있다. 이는 사용자가 극지방용 장갑을 착용한 상태에서도 소총을 사용할 수 있게 해준다. 또한, 소총 수류탄 발사 시 반동으로 인한 손 부상을 방지하기 위해서도 사용된다.
Stgw. 57은 직렬식 개머리판 설계를 채택했으며, 635mm의 비교적 긴 가늠자 시야를 가진 높은 위치의 가늠자를 가지고 있다. 앞뒤 가늠자는 사용하지 않을 때 접을 수 있다. Stgw. 57의 후방 조리개 가늠자는 100m에서 640m까지 조정할 수 있다. 100m에서 200m에서는 50m 단위로, 200m에서 300m에서는 33m 단위로, 300m에서 640m에서는 20m 단위로 조정된다.[2]
저조도 환경에서의 사용을 위해, 양쪽 조리개 측면에 부착된 두 개의 자체 발광 트리튬 동력 삽입물이 있는 양면 클립온 도수 교정 렌즈가 지급되었다. 앞 가늠자 후드에는 낮은 시야 가늠선 완성을 위해 포스트 위에 영구적으로 부착된 단일 트리튬 동력 삽입물이 포함되었다.[2] 사용하지 않을 때는 저조도 도수 교정 렌즈는 권총 손잡이 구멍 안에 무기용 그리스 두 팩과 함께 보관된다. 트리튬 조명 야간 가늠자 삽입물의 유효 수명은 대략 7-10년이다.
3. 3. 부속품
Stgw. 57은 알루미늄으로 제작된 24발들이 곡선형 탈착식 박스 탄창을 사용한다. 빈 탄창의 무게는 250g이고, 탄약을 가득 채우면 900g이다. 소총 유탄 발사를 위한 6발들이 특수 은색 탄창도 있으며, 빈 탄창은 230g, 가득 채우면 325g이다. 7.62 NATO 탄약을 사용하는 SG 510-4용 20발 탄창과 Lmg. 25용 30발 탄창도 Stgw. 57에서 사용할 수 있다.
기타 부속품으로는 가죽 슬링, 총검, 다양한 탄창 파우치, 기병용 권총집, 요새 사격 키트가 있다.[1]
로켓 부스터가 장착된 소총 유탄은 앞서 언급한 은색 탄창을 사용하여 발사할 수 있다. 유탄 발사 카트리지를 사용하면 Stgw. 57은 탄두 유형에 따라 1.16kg에서 1.18kg 무게의 ''Gewehrgranaten 58'' 소총 유탄을 발사할 수 있다. 이 소총 유탄은 부스터 장약 없이 35m/s의 초속과 125m의 최대 사거리를, 부스터 장약 사용 시 70m/s의 초속과 400m의 최대 사거리를 낸다.
소총 유탄의 종류는 다음과 같다.
4. 운용
Stgw. 57은 K31 소총, 수오미 M-31/MP. 43/MP. 44 기관단총, Lmg 25 경기관총, 그리고 1974~1977년 기간 동안 Zf. Kar. 55 저격 소총을 대체했다.[11] 스위스군은 Stgw 57을 다목적 소총으로 간주하여 소총반에서 여러 총기를 대체하도록 했다. SIG는 Stgw 57의 배치로 소대 전체 화력이 증가하고, 무기 통합으로 교육 및 보급 효율성이 향상된다고 설명했다.
Stgw.57은 제2차 세계 대전 이후 1948년부터 개발이 시작되어 1956년 연방참사원이 신형 소총 개발 계획을 승인했다. 이에 따라 SIG와 베른 조병창이 신형 소총을 설계했고, 벨기에제 FAL 소총과의 비교 시험을 거쳐 1957년 SIG의 AM 55가 제식 명칭 57년식 돌격 소총으로 채용되었다.[11]
스위스군은 기관단총과 경기관총도 동시에 대체할 수 있는 소총을 원했다. 초기 AM 55는 자동 소총으로서는 충분한 성능을 갖추고 있어 기관단총의 역할도 대체할 수 있다는 평가를 받았으나, 경기관총으로서는 장탄수가 부족하다는 지적도 있었다. 이후 군의 요구에 따라 소총 유탄 발사 능력이 추가되었다.
SG550 (Sturmgewehr 90)으로 대체되었으며, 2015년에는 예비 장비로서도 퇴역이 선언되었고, 군이 보관하고 있던 SG510은 모두 처분되었다.[14]
4. 1. 소총 유탄
Stgw. 57은 로켓 부스터가 장착된 소총 유탄을 발사할 수 있다. 유탄 발사 카트리지(Gw. Treib.-Pat. 44)를 장전할 수 있는 특수 은색 탄창을 사용하면, Stgw. 57은 탄두 유형에 따라 1.16kg에서 1.18kg 무게의 'Gewehrgranaten 58' 소총 유탄을 발사할 수 있다. 이 소총 유탄은 부스터 장약 없이 35m/s의 초속과 125m의 최대 사거리를, 부스터 장약 사용 시 70m/s의 V7 초속과 400m의 최대 사거리를 낸다.[1]
소총 유탄의 종류는 다음과 같다.[1]
5. 파생형
Stgw 57은 다양한 파생형이 존재한다.
- SIG 510-1: 스위스군이 채용한 기본형이다.
- SIG 510-2: 기본형 소총을 경량화한 버전이다.[6]
- SIG 510-3: 7.62×39mm 탄을 사용하고 짧은 총열을 사용하는 버전이다.[6] 핀란드 육군에 제출되었으나 대량 생산되지는 않았다.
- SIG 510-4: 볼리비아와 칠레에서 사용된 7.62×51mm NATO탄 버전이다.
- SG 510-5: .30-06 스프링필드 (7.62×63mm) 탄약을 사용하는 실험용 소총으로, 멕시코 정부의 테스트를 위해 제작되었다.
- SG 510-6: 7.5×55mm 스위스 탄약을 사용하는 소총의 테스트 배치로, 스위스 군용 탄약실을 사용하며, 더 무거운 Stgw 57을 대체하기 위한 SG 510-4를 기반으로 제작되었다. 1980년대 시험 이후 더 이상 고려되지 않았다.
- SG 510-7 T / SIG-AMT: SG 510-4의 반자동 전용 변형으로, 미국에 수입되었다. .308(7.62×51) 구경으로 "American Match Target"의 약자인 "AMT"라는 용어로 1969년 이후 사용되었다.
- Gewehr 2 (G2): 1956년 Bundeswehr의 시험을 위해 조달된 7.62×51mm NATO 탄약 사용 변형으로, 헤클러 & 코흐 G3에 패했다.
- PE-Stgw. 57: (Privat Einzelfeuer) AM 55의 반자동 전용 민간용 버전으로, 7.5×55mm GP 11 스위스 탄약을 사용한다. 5,000정 미만이 제작되었다.
SG510의 파생형 중 일부는 "가벼운" 자동 소총을 상정하여 설계되었다[15]。
; SG510-1
: 수출용 7.62x51mm NATO탄 사양 모델. 1959년, 미국 육군에서 시험이 실시되었다[20]。
; PE57
: 반자동 사격만 가능한 민수용 모델. 7.5x55mm GP11탄 사양.
; SG510-2
: 경량 모델. 양각대나 운반용 손잡이 등이 제거되었고, 개머리판은 나무로 변경되었다. 네덜란드 및 스웨덴을 대상으로 판매가 시도되었다[20]。
; SG510-3
: 7.62x39mm탄 사양 모델. AK-47의 탄창을 그대로 사용할 수 있었다. 핀란드를 대상으로 판매가 시도되었다[20]。
; SG510-4
: 7.62x51mm NATO탄 사양 모델. 개머리판은 나무로 되어 있으며, 조준선을 낮추기 위해 각도가 주어져 있다. 가늠자도 높이가 낮은 아퍼처 사이트로 변경되었다. 총신은 505mm까지 단축되었다. 약실에 탄약이 장전되어 있음을 나타내는 인디케이터가 추가되었다[15]。
; AMT
: SG510-4를 원형으로 하는 미국향 민수용 모델. 7.62x51mm NATO탄 사양.
; SG510-5
: .30-06 스프링필드탄 사양 모델. 멕시코군을 위해 시제작되었다[20]。
; SG510-6
: 1981년에 스위스군에 제안된 57년식 돌격 소총의 현대화 모델. 채택되지 않았다[20]。
6. 사용자
