대공포탑

3. 구조 및 설계

1940년 영국 공군(RAF)의 베를린 공습 이후, 아돌프 히틀러는 수도를 공습으로부터 방어하기 위해 3개의 거대한 대공포탑 건설을 명령했다.^[1] 히틀러는 이 타워의 디자인에 직접 관심을 보였고, 몇 가지 스케치를 남기기도 했다. 타워는 6개월 만에 건설되었으며, 이 프로젝트는 독일 독일국영철도(Deutsche Reichsbahn)의 철도 운행 일정을 변경하여 건설 현장으로 콘크리트, 강철, 목재의 운송을 용이하게 할 정도로 우선순위가 높았다.^[2]

• '''G-타워''' (독일어: ''Gefechtsturm''): "전투 타워"는 포탑, 포대 타워 또는 대형 대공포탑이라고도 불리며, 고사포를 설치했다.
• '''L-타워''' (독일어: ''Leitturm''): "리드 타워"는 사격 통제 타워, 지휘 타워, 청취 벙커 또는 소형 대공포탑이라고도 불리며, 레이더나 대공 지휘 장치를 갖추었다.

3. 1. 1세대

3. 2. 2세대

함부르크 빌헬름스부르크에 있는 타워는 2세대 유형이다. G-타워는 오늘날까지 남아 있으며, L-타워는 전쟁 후에 철거되었다.

• 아렌베르크 공원 (2세대)
• * G 타워는 예술품 보관소로 사용된다.
• * L 타워는 비어 있다.

기초부 한 변이 57m의 정사각형이고 높이 41.6m, L 타워는 50m × 23m의 직사각형으로 높이 44m이며, 그 외의 제원은 제1세대와 유사하다.

3. 3. 3세대

3세대 G-타워는 43x였으며, 보통 8문(4쌍)의 128mm포와 32문(8쌍)의 20mm포로 무장했다.

아돌프 히틀러는 더 큰 포대 타워의 평가를 의뢰했는데, 이 타워는 대공포탑의 3배 크기와 화력을 가졌을 것이다.

• 슈티프츠카세르네 (3세대)
• * G-타워 내부는 오스트리아 육군에서 사용하고 있다.
• * L-타워(에스테르하지 공원)는 1957년부터 공공 수족관인 하우스 데어 메어레스로 사용되고 있다.
• * L-타워의 외부는 야외 클라이밍 벽으로 용도가 변경되었다.^[10]

• 아우가르텐 (3세대)
• * G-타워는 비어있는 상태로 남아있다. 전체 북동쪽과 동쪽의 절반에 해당하는 20mm 포좌, 그리고 연결 통로를 포함하여, 2007년에 노후화로 인해 제거되었다. 타워 자체는 전체 구조를 감싸는 강철 케이블로 보강되었다. 포좌 위에는 12개의 케이블이, 바로 아래에는 6개, 그리고 타워 중간 지점에는 4개가 추가로 설치되어 있다. 타워는 모든 플랫폼과 개구부에 둥지를 짓는 수천 마리의 비둘기들의 서식지이다. 타워는 내부 폭발을 겪었고, 상층부 근처의 여러 층이 한쪽 면에서 사라졌다. 구조물의 서쪽 면은 이동 통신 기지국으로도 사용되고 있다.
• * L-타워는 비어있는 상태로 남아있다. 컴퓨터 저장 시설 또는 야외 영화관으로의 사용이 고려되고 있다.

3세대 대공포탑은 43m 사방의 기초 위에 높이 54m의 원통형으로, 외벽은 16면체이며 중·경포용 돌출부는 8기였다. L탑은 제2세대와 거의 동일하다. 구조에 다양한 궁리를 더하여 옥상부에 고사포와 대공 기관포를 설치하고, 하층은 민간인용 방공호로 하였다. 시가전 때는 "요새"로서 장기간의 농성을 가능하게 하기 위해 발전기와 저수조를 설치했다.

4. 무장

대공포탑은 다층 포대에서 분당 8,000발의 발사 속도를 유지할 수 있었다(대부분 2cm FlaK 30과 같은 소구경 포탄이었지만). 사격 범위는 최대 14km였다.^[3] 그러나 12.8cm FlaK 40포만이 영국 공군과 미국 육군 항공대의 중폭격기를 방어할 수 있는 유효 사거리를 가지고 있었다.^[3] 베를린 외곽의 세 개의 대공포탑은 베를린 중심부를 덮는 대공포 화력 삼각지대를 형성했다.^[3]

G-타워와 L-타워의 구체적인 무장에 대한 내용은 각 하위 문단을 참조하면 된다.

4. 1. G-타워

4. 2. L-타워

5. 실전 기록 및 평가

1940년 영국 공군(RAF)의 베를린 공습 이후, 아돌프 히틀러는 수도를 공습으로부터 방어하기 위해 3개의 거대한 대공포탑 건설을 명령했다.^[1] 이 타워들은 3.5m 두께의 콘크리트 벽으로 설계되어, 당시 영국 공군 중폭격기의 표준 무기에 대한 공격에 취약하지 않다고 여겨졌다.

대공포탑은 다층 포대에서 분당 8,000발의 발사 속도를 유지할 수 있었고(대부분 2cm FlaK 30과 같은 소구경 포탄), 14km 사격 범위에서 최대의 사거리를 가졌다. 그러나 128mm FlaK 40포만이 영국 공군과 미국 육군 항공대의 중폭격기를 방어할 수 있는 유효 사거리를 가졌다. 베를린 외곽의 세 개의 대공포탑은 베를린 중심부를 덮는 대공포 화력 삼각지대를 형성했다.

대공포탑은 또한 민간인 대피소로 10,000명의 민간인과 병원 병동을 수용할 수 있도록 설계되었다. 베를린 전투 동안, 최대 30,000명의 베를린 시민이 피난했다. 이 타워들은 도시에서 가장 안전한 장소 중 하나였고, 결국 붉은 군대에 항복하기 전 마지막 장소 중 하나였다.^[3]

소련군은 203 mm M1931 곡사포와 같은 가장 큰 소련 포를 사용했음에도 불구하고 대공포탑에 상당한 피해를 입히는 데 어려움을 겪었다.^[4]

제2차 세계 대전이 현실화되면서, 각국은 "전략 폭격"의 위협에 대한 방공 체제 정비에 주력했다. 독일은 도시의 지형에 따라 지표면에 배치한 고사포로는 사계가 좁아, 도시 전역을 방공하기 위해 극히 다수의 고사포 진지가 필요하며, 효율적인 방공 체제 구축은 예산과 부대 규모 모두 어렵다고 분석했다. 이를 해결하기 위해 건설된 "대공포탑"은 중요 도시의 중심부에 건조되었으며, 도시 방공의 핵심으로 자리매김했다.

최초의 대공포탑은 1940년에 베를린에 건설되었으며, 이어서 함부르크, 빈에 건설되었다. 그러나 이 중무장된 대공포탑도, 연합군의 압도적인 폭격기 공격에 큰 효과를 거두지 못했다. 실전에서 큰 전과를 올린 기록도 거의 남아 있지 않지만, 1945년의 베를린 시가전에서, 시내로 진입한 소련 제8친위군이, 티어가르텐의 대공포탑과 전투를 벌인 기록이 있다. 빈 공세에서도 대공포탑이 소련군 지상 부대와 전투하여 진격을 지연시켰다.

전후에는 무장을 비롯한 각종 장비가 철거되었지만, 견고한 구조 때문에 폭파 해체가 어려워, 현존하는 많은 수가 다양한 용도로 전용되고 있다.

6. 전후 현황 및 활용

제2차 세계 대전 이후, 대공포탑 해체는 어려운 일이었기 때문에 많은 수가 현재까지 남아있으며, 일부는 다른 용도로 사용되고 있다.

• 베를린
• 티어가르텐 대공포탑 (Flakturm I, 제1세대): 1941년 4월 완성. 동물원 타워(Zoo Tower)라고도 불렸다. G 타워는 영국군에 의해 파괴되었고, L 타워도 전후에 파괴되었다.
• 프리드리히스하인 대공포탑 (Flakturm II, 제1세대): 1941년 4월 완성. G 타워와 L 타워 모두 전후에 파괴되었지만 G타워의 일부가 남아있다.
• 훔볼트하인 대공포탑 (Flakturm III, 제1세대): 1942년 4월 완성. G 타워와 L 타워 모두 전후에 파괴되었지만 일부가 남아있다. G-타워는 부분적으로 파괴되었으며, 한 면이 여전히 남아있다. 내부는 방문할 수 있다. L-타워는 부분적으로 파괴되었으며, 일부 벽이 남아있다.
• 함부르크

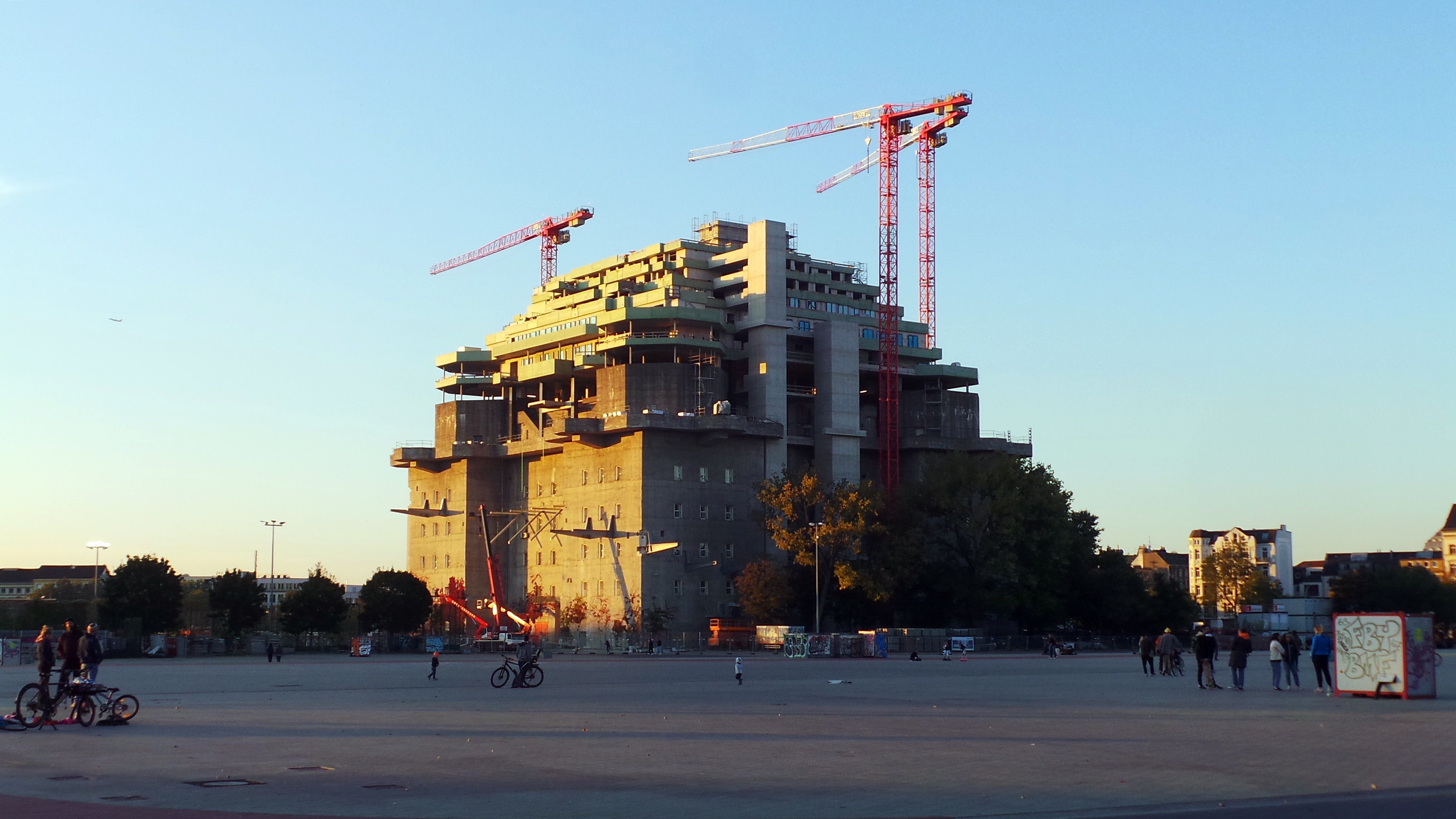

• 하일리겐가이스트펠트 대공포탑 (Flakturm IV, 제1세대): 1942년 10월 완성. G 타워는 음악 학교와 악기점을 갖춘 나이트클럽으로 바뀌었다. 2019년 NH 호텔 그룹은 옥상 정원이 있는 고급 호텔로 바꿀 계획을 발표했다. 건설은 2021년에 시작하여 2022년에 개장할 예정이었으나, 2년 지연되어 2024년에 완료되었고, 'REVERB' 호텔은 4월에 134개의 객실로 문을 열었다. 7월에 옥상 정원이 문을 열었으며, 4,700그루의 나무와 관목이 심어져 있다.^[7][8][9] L 타워는 전후에 파괴되었다.

• 빌헬름스부르크 대공포탑 (Flakturm VI, 제2세대): 1942년 10월 완성. G 타워는 현재까지 남아있으며, L 타워는 전쟁 후에 철거되었다.
• 빈
• 슈티프츠카제르네 대공포탑 (Flakturm V, 제3세대): 1944년 9월 완성. G-타워 내부는 오스트리아 육군에서 사용하고 있다. L-타워(에스테르하지 공원)는 1957년부터 공공 수족관인 하우스 데어 메어레스로 사용되고 있다. L-타워의 외부는 야외 클라이밍 벽으로 용도가 변경되었다.^[10]

• 아우가르텐 대공포탑 (Flakturm VII, 제3세대): 1943년 완성. G-타워는 비어있는 상태로 남아있다. 2007년에 노후화로 인해 제거되었다. 타워 자체는 전체 구조를 감싸는 강철 케이블로 보강되었다. 타워는 모든 플랫폼과 개구부에 둥지를 짓는 수천 마리의 비둘기들의 서식지이다. 타워는 내부 폭발을 겪었고, 상층부 근처의 여러 층이 한쪽 면에서 사라졌다. 구조물의 서쪽 면은 이동 통신 기지국으로도 사용되고 있다. L-타워는 비어있는 상태로 남아있다. 컴퓨터 저장 시설 또는 야외 영화관으로의 사용이 고려되고 있다.
• 아렌베르크 공원 대공포탑 (Flakturm VIII, 제2세대): 1943년 여름 완성. G 타워는 예술품 보관소로 사용된다. L 타워는 비어 있다.

7. 계획되었으나 건설되지 않은 대공포탑

• 티어가르텐에 2개의 대공포탑이 추가로 계획되었으나 건설되지 않았다.
• 노이쾰른의 하젠하이데에도 대공포탑이 계획되었으나 건설되지 않았고, 대신 함부르크에 건설되었다.
• 국회의사당에 대공포탑을 설치하는 방안이 고려되었으나 부적합하다고 판단되었다.
• 브레멘 노이슈타트 콘트레스카르페에 2개의 대공포탑이 계획되었으나 건설되지 않았다.
• 동 함부르크에 대공포탑 건설이 계획되었으나 건축되지 않았다.
• 뮌헨 중앙역에 8개의 대공포탑이 계획되었으나 건설되지 않았다.
• 원래 계획은 슐멜츠, 프라터, 플로리스도르프에 3개의 타워를 배치하는 것이었다.
