1. 개요

제어실은 작업자의 편의를 위해 인간공학적, 미학적 설계를 통합하여, 최적의 작업 환경을 제공한다. 소화 설비와 보안 시스템을 갖춰 내용물과 거주자를 보호하며, 건물 및 설비의 상황을 파악하고 원격 제어하는 중앙 감시 장치가 설치된다. 발전소, 항공사, 군사 시설 등 다양한 분야에서 사용되며, 한국에서는 건축법에 따라 특정 건축물에 제어실 설치가 의무화되어 있다.

더 읽어볼만한 페이지

지휘통제 - 전장
전장은 전쟁 수행 공간으로, 정보 시대 도래에 따라 물리적 영역의 '구 전장'에서 사이버, 우주 등 무형 영역의 '신 전장'으로 확장되어 전 세계가 경쟁 무대가 되었다.
지휘통제 - 지휘 센터
지휘 센터는 정보 수집, 분석, 의사 결정을 통해 상황을 통제하고 관리하는 핵심 시설로, 데이터 센터, 비즈니스 애플리케이션, 시민, 비상 관리 등 다양한 유형이 있으며 군사, 정부, 기업 등에서 운영된다.
방 - 사우나
사우나는 핀란드에서 유래한 뜨거운 방에서 증기욕을 즐기는 시설 또는 행위로, 건식과 습식으로 나뉘며 혈액 순환 촉진, 스트레스 해소 등의 효과가 있어 전 세계적으로 이용되고 핀란드 문화의 중요한 요소이다.
방 - 스튜디오
스튜디오는 예술, 미디어 제작, 교육, 훈련, 마스터링 등 다양한 목적으로 사용되는 작업 공간 또는 시설을 의미한다.

제어실
개요

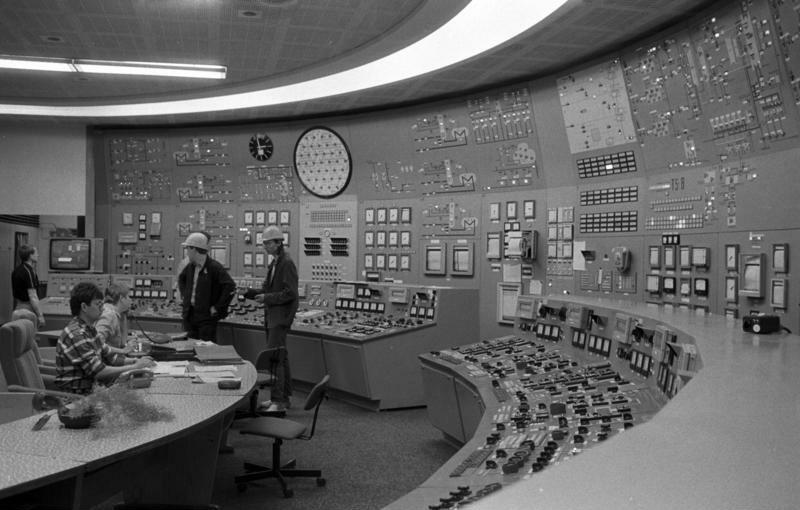

제어실의 예시
정의	대규모 또는 물리적으로 분산된 시설이나 서비스를 감시하고 제어할 수 있는 방
기능 및 사용
주요 기능	감시 제어 조정 통신
사용 분야	산업 시설 공공 서비스 군사 운송 기타 중요 기반 시설
기타 명칭	작전실 파견실 감시실 상황실
구성 요소
주요 장비	제어판 감시 장비 통신 장비 기록 장비
기타 장비	비디오 월 컴퓨터 시스템 특수 조명 환기 시스템 소방 시스템
디자인 고려 사항
인간 공학	작업자의 편안함과 효율성을 고려
정보 표시	정보를 명확하고 간결하게 표시
작업 흐름	효율적인 작업 흐름을 지원하도록 설계
보안	무단 접근 및 방해로부터 보호
중복성	시스템 실패 시 백업 시스템 제공
관련 용어
관련 용어	중앙 집중식 제어 분산 제어 시스템 SCADA (Supervisory Control and Data Acquisition) DCS (Distributed Control System)
기타
참고	제어실은 다양한 산업 및 응용 분야에서 중요한 역할을 한다.

2. 주요 특징

제어실은 생산 통제를 목적으로 하며, 대규모 시설이나 물리적으로 분산된 서비스를 감시하고 제어하는 중앙 공간이다. 1920년대에 공장에서 중앙 제어실이 일반화되기 시작했다.^[1]

중요 시설의 제어실은 보통 보안이 철저하며 일반인의 접근이 제한된다. 전자 디스플레이와 제어판이 설치되며, 공간 내 모든 위치에서 볼 수 있는 대형 벽 크기 디스플레이 영역이 있을 수 있다. 일부 제어실은 보안 및 인원 책임을 위해 지속적인 비디오 감시 및 녹화가 이루어진다. 많은 제어실은 "24/7/365" 방식으로 운영되며, 지속적인 경계를 위해 여러 명의 근무자가 배치될 수 있다(예: "2인 규칙" 시행).

기타 특수 목적 제어실은 특별 프로젝트(예: 해양 탐사 임무)를 위해 임시로 설치될 수 있으며, 프로젝트 완료 후 폐쇄 또는 해체된다. 제어실 설계에는 작업자의 최적 교통 흐름, 음향, 조명, 건강 및 안전을 포함한 인간 공학적 및 미학적 특징이 통합된다.^[2] 인간 공학적 고려 사항은 운영자가 제어실 안팎으로 쉽게 이동하고 제어실 주변을 이동할 수 있도록 하며 비상 상황에서 방해 없이 서로 상호 작용할 수 있도록 인력과 장비의 배치를 결정하며 소음 및 기타 방해 요소를 최소화한다.

2. 1. 방재 및 안전

제어실은 내용물과 거주자를 보호하고 비상시에도 지속적인 운영을 보장하기 위해 정교한 소화 설비와 보안 시스템을 갖추고 있다. 위험한 환경에서는 현장에 갇힌 직원을 위한 피난 구역이 될 수도 있다. 제어실은 일반적으로 여러 기능을 가진 랙 마운트 캐비닛에 장착된 장비로 가득 차 있으며, 업데이트가 가능하도록 설계된다. 장비가 집중되어 있어 특별한 전기적 무정전 전원 공급 장치(UPS) 공급과 공기 조절 장치가 필요한 경우가 많다.

제어 장비는 주변 시설의 다른 품목을 제어하기 위한 것이므로, 이러한 내화 등급 서비스실에는 케이블을 위한 많은 관통부(방화)가 필요하다. 정기적인 장비 업데이트로 인해 이러한 관통부는 빈번하게 변경되므로, 건축 법규 준수를 위해 철저한 방화 관리를 포함하는 유지보수 프로그램이 필요하다.

제어실 캐비닛의 민감한 장비 때문에, 제어실 내부로의 열 전달을 막을 수 있을 정도로 충분히 크고 두꺼운 "T-등급" 방화 장치를 사용하는 것이 유용하다. 또한 양압 환기를 통해 연기나 유독 가스의 유입을 막는 것이 일반적이다. 기체 소화제를 사용하는 경우, 화재가 완전히 진압될 수 있도록 보호하려는 공간을 최소한의 시간 동안 점유해야 한다. 따라서 이러한 공간의 개구부는 소화 가스의 누출을 방지하기 위해 최소한으로 유지되어야 한다.

이동형 제어실은 원자력 발전소나 석유화학 시설과 같이 위험이 높은 시설에서 특히 지정된다. 이동형 제어실은 예상되는 안전 제어를 위해 보장된 생명 유지 장치를 제공할 수 있다.

중앙 감시실에는 건물 및 건축 설비의 상황을 파악하고 원격 제어하기 위한 중앙 감시 장치(빌딩 자동화 시스템, 약칭 BAS 등) 등의 설비가 갖춰져 있으며, 법령에 정해진 기능 외에 다음과 같은 기능 및 역할도 있다.

열원 설비, 급수 설비, 배수 설비 등의 중요 건축 설비의 감시, 원격 조작
방문객 접수, 안내, 열쇠 관리
방범 카메라의 감시, 녹화
관내 방송 실시
외부와의 통신

중앙 관리실과 유사한 것으로 방재 센터가 있지만, 방재 센터는 소방 법령에 근거하여 주로 방재에 대응하기 위한 시설이다. 최근에는 중앙 관리실과 방재 센터를 일체화하여 양 기능의 융합적이고 효율적인 관리를 수행하는 시설이 많아지고 있다.

중앙 관리실에는 상시 사람이 있어야 하므로 휴게실이나 수면실이 갖춰져 있는 것이 보통이다.

3. 한국의 관련 규정

한국 건축법 시행령에 제어실 설치 관련 규정이 있다.^[1]

3. 1. 설치 대상 건축물 (건축법 시행령 제20조의2)

건축법 시행령 제20조의2에 따르면, 다음 건축물에는 제어실을 설치해야 한다.^[1]

높이 31m를 초과하는 비상용 엘리베이터를 설치해야 하는 건축물
각 층 바닥 면적 합계가 1000m²를 초과하는 지하가에 설치하는 기계 환기 설비
중앙 관리 방식 공기 조화 설비의 제어, 작동을 감시하는 건축물

3. 2. 설치 장소 (건축법 시행령 제20조의2)

해당 건축물, 동일 부지 내의 다른 건축물 또는 일단지 내의 다른 건축물 안에 있는 관리사무소, 경비실, 그 외 상시 해당 건축물을 관리하는 자가 근무하는 장소여야 한다.^[1] 피난층 또는 그 직상층이나 직하층이어야 한다.^[2]

3. 3. 기타 규정

배연 설비의 제어 및 작동 상태 감시는 중앙 관리실에서 수행할 수 있다.^[1]
비상용 엘리베이터 호출은 중앙 관리실에서 수행할 수 있어야 한다.^[2]
비상용 엘리베이터와 중앙 관리실을 연결하는 전화 장치를 설치해야 한다.^[3]

4. 다양한 분야의 제어실

다양한 분야에서 제어실은 중요한 역할을 수행한다.

'''군사''' : 건물 안의 일부 방에 제어실을 설치할 때는 지휘실이라 부르며, 건물을 지휘관의 지휘실로 참모 부서로 쓰고 있다면 지휘소라 부른다.
'''우주''' : 우주왕복선, 위성 등을 실은 우주발사체, 국제우주정거장의 운항 관제실이 있는 임무관제소가 있다.
'''기타''' : 대학교, 병원, 주요 연구 시설 (입자 가속기 연구소 등), 고 보안 교도소 및 테마 파크와 같은 대규모 기관, 콜 센터 등에서도 찾아볼 수 있다.

제어실은 특별 프로젝트(예: 해양 탐사 임무)를 위해 임시로 설치될 수 있으며, 프로젝트가 완료되면 폐쇄되거나 해체된다.

4. 1. 발전 및 에너지

발전소에서 발전기의 운전을 조작하는 통제실은 모든 관리 및 제어 기능을 한 곳에 모아둔 중앙통제실이다. 제어실의 목적은 생산 통제이며, 대규모 물리적 시설이나 물리적으로 분산된 서비스를 감시하고 제어할 수 있는 중앙 공간 역할을 한다. 중앙 제어실은 1920년대에 공장에서 일반적으로 사용되기 시작했다.^[1]

제어실은 일반적으로 다음과 같은 시설에서 찾아볼 수 있다.

원자력 발전소 및 기타 발전소
전력 배전 회사 및 기타 유틸리티
정유 공장 및 화학 공장

4. 2. 교통

교량, 터널, 운하, 도시 철도 시스템과 같은 주요 교통 시설의 제어실은 교통 혼잡을 감시하고 보고하며 비상 상황에 대응하기 위해 종종 24시간 운영된다. 유니언 퍼시픽 해리먼 발송 센터와 같은 철도 운영 센터는 수천 마일에 걸쳐 철도 운영을 제어한다. 열차 발송자가 이러한 시설에 24시간 근무하며 효율적인 철도 운영을 관리한다. 영국에서는 일반적으로 각 열차 운영 회사 또는 Network Rail에서 별도로 운영하며, 열차 승무원 및 차량 자원 할당이 포함된다.

4. 3. 공공 안전 및 보안

제어실은 생산 통제를 목적으로 하며, 대규모 물리적 시설이나 물리적으로 분산된 서비스를 감시하고 제어하는 중앙 공간 역할을 한다. 중요 시설의 제어실은 일반적으로 보안이 철저하며 일반 대중의 접근이 불가능하다. 여러 개의 전자 디스플레이와 제어판이 설치되어 있으며, 공간 내 모든 위치에서 볼 수 있는 대형 벽 크기 디스플레이 영역이 있을 수도 있다. 일부 제어실은 보안 및 인원 책임 추궁을 위해 지속적인 비디오 감시 및 녹화 대상이 된다. 많은 제어실은 "24/7/365" 방식으로 운영되며, 지속적인 경계를 유지하기 위해 항상 여러 명의 근무자가 배치될 수 있다(예: "2인 규칙" 시행).

다음은 공공 안전 및 보안과 관련된 제어실의 예시이다.

경찰, 소방서 및 구급대를 포함한 긴급 서비스
대한민국의 소방서에서 119로 호출된 소방 재난에 대응하는 현장직원에 대한 출동 지령 및 원격 관제하는 119종합상황실.^[3]
교량, 터널, 운하 및 도시 철도 시스템과 같은 주요 교통 시설. 교통 혼잡을 감시하고 보고하며 비상 상황에 대응하기 위해 종종 24시간 운영된다.
군사 시설 (미사일 사일로에서 NORAD에 이르기까지). 작전실이라고도 불린다.
유니언 퍼시픽 해리먼 발송 센터와 같은 철도 운영 센터는 수천 마일에 걸쳐 철도 운영을 제어한다. 열차 발송자가 이러한 시설에 24시간 근무하며 효율적인 철도 운영을 관리한다. 영국에서는 일반적으로 각 열차 운영 회사 또는 Network Rail에서 별도로 운영하며, 열차 승무원 및 차량 자원 할당이 포함된다.

4. 4. 기타 시설

제어실은 일반적으로 다음과 같은 시설에서 찾아볼 수 있다.

원자력 발전소 및 기타 발전소
전력 배전 회사 및 기타 유틸리티
정유 공장 및 화학 공장
항공사 (운항 통제 센터라고도 불리며 항공편 운항, 감시 및 지원을 담당한다.)
교량, 터널, 운하 및 도시 철도 시스템과 같은 주요 교통 시설 (교통 혼잡을 감시하고 보고하며 비상 상황에 대응하기 위해 종종 24시간 운영된다.)
군사 시설 (미사일 사일로에서 NORAD에 이르기까지). 작전실이라고도 불린다.
NASA의 비행 관제사는 미션 통제 센터의 여러 "비행 통제실"에서 근무한다. 제트 추진 연구소와 같은 관련 시설에도 자체 제어실이 있다.
컴퓨터화된 데이터 센터 (여러 시간대의 원격 사용자를 지원하는 경우가 많다.)
네트워크 운영 센터
대학교, 병원, 주요 연구 시설 (입자 가속기 연구소 등), 고 보안 교도소 및 테마 파크와 같은 대규모 기관
경찰, 소방서 및 구급대를 포함한 긴급 서비스
콜 센터 (고객 서비스 담당자의 송수신 통신을 감시하고 전반적인 감독을 제공하는 데 사용될 수 있다.)
유니언 퍼시픽 해리먼 발송 센터와 같은 철도 운영 센터 (수천 마일에 걸쳐 철도 운영을 제어한다. 열차 발송자가 이러한 시설에 24시간 근무하며 효율적인 철도 운영을 관리한다. 영국에서는 일반적으로 각 열차 운영 회사 또는 Network Rail에서 별도로 운영하며, 열차 승무원 및 차량 자원 할당이 포함된다.)

5. 역할 및 기능

발전소에서 발전기의 운전을 조작하는 통제실이자 모든 관리 및 제어 기능을 한 곳에 모아둔 중앙통제실의 목적은 생산 통제이다. 중앙 제어실은 대규모 물리적 시설이나 물리적으로 분산된 서비스를 감시하고 제어할 수 있는 중앙 공간 역할을 하며, 1920년대에 공장에서 일반적으로 사용되기 시작했다.^[1]

중요 시설의 제어실은 일반적으로 보안이 철저하며 일반 대중의 접근이 불가능하다. 여러 개의 전자 디스플레이와 제어판이 일반적으로 설치되어 있으며, 공간 내 모든 위치에서 볼 수 있는 대형 벽 크기 디스플레이 영역이 있을 수도 있다. 일부 제어실은 보안 및 인원 책임 추궁을 위해 지속적인 비디오 감시 및 녹화 대상이 된다. 많은 제어실은 "24/7/365" 방식으로 운영되며, 지속적인 경계를 유지하기 위해 항상 여러 명의 근무자가 배치될 수 있다(예: "2인 규칙" 시행).

특별 프로젝트(예: 해양 탐사 임무)를 위해 임시로 설치되는 제어실 공간은 프로젝트가 완료되면 폐쇄되거나 해체된다.

제어실은 일반적으로 다음과 같은 시설에서 찾아볼 수 있다.

원자력 발전소 및 기타 발전소
전력 배전 회사 및 기타 유틸리티
정유 공장 및 화학 공장
항공사 (운항 통제 센터라고도 불리며 항공편 운항, 감시 및 지원을 담당한다.)
교량, 터널, 운하 및 도시 철도 시스템과 같은 주요 교통 시설 (교통 혼잡을 감시하고 보고하며 비상 상황에 대응하기 위해 종종 24시간 운영된다.)
군사 시설 (미사일 사일로에서 NORAD에 이르기까지). 작전실이라고도 불린다.
NASA의 비행 관제사는 미션 통제 센터의 여러 "비행 통제실"에서 근무한다. 제트 추진 연구소와 같은 관련 시설에도 자체 제어실이 있다.
컴퓨터화된 데이터 센터 (여러 시간대의 원격 사용자를 지원하는 경우가 많다.)
네트워크 운영 센터
대학교, 병원, 주요 연구 시설 (입자 가속기 연구소 등), 고 보안 교도소 및 테마 파크와 같은 대규모 기관
경찰, 소방서 및 구급대를 포함한 긴급 서비스
콜 센터 (고객 서비스 담당자의 송수신 통신을 감시하고 전반적인 감독을 제공하는 데 사용될 수 있다.)
유니언 퍼시픽 해리먼 발송 센터와 같은 철도 운영 센터는 수천 마일에 걸쳐 철도 운영을 제어한다. 열차 발송자가 이러한 시설에 24시간 근무하며 효율적인 철도 운영을 관리한다. 영국에서는 일반적으로 각 열차 운영 회사 또는 Network Rail에서 별도로 운영하며, 열차 승무원 및 차량 자원 할당이 포함된다.

중앙 감시실에는 건물 및 건축 설비의 상황을 파악하고 원격 제어하기 위한 중앙 감시 장치(빌딩 자동화 시스템, 약칭 BAS 등) 등의 설비가 갖춰져 있으며, 법령에 정해진 기능 외에 다음과 같은 기능 및 역할도 있다.

열원 설비, 급수 설비, 배수 설비 등의 중요 건축 설비의 감시, 원격 조작
방문객 접수, 안내, 열쇠 관리
방범 카메라의 감시, 녹화
관내 방송 실시
외부와의 통신

방재 센터는 소방 법령에 근거하여 주로 방재에 대응하기 위한 시설로 중앙 관리실과 유사하지만, 최근에는 중앙 관리실과 방재 센터를 일체화하여 양 기능의 융합적이고 효율적인 관리를 수행하는 시설이 많아지고 있다.

중앙 관리실에는 상시 사람이 있어야 하므로 휴게실이나 수면실이 갖춰져 있는 것이 보통이다.
