투판
개요
투판이 삼각대에 장착된 모습
투판이 삼각대에 장착된 모습
유형대전차 미사일
원산지이란
사용 기간1987년–현재
전쟁이란-이라크 전쟁
2006년 레바논 전쟁
시리아 내전
이라크 전쟁 (2013–2017)
예멘 내전
설계자휴즈 미사일 시스템
설계 시기1980년대 초중반
제조업체항공우주산업기구 (미사일, 발사대)
이란 전자 산업 (유도 장치)
제원
무게다양 (변형에 따라 다름)
길이다양 (변형에 따라 다름)
직경0.152m
탄두고폭탄, 성형작약탄, 또는 열압력탄
탄두 중량3.6kg
속도최고: 310m/s
평균: 180m/s
사거리최대: 3,500–3,750m
유도 방식와이어 유도. 일부 변형은 레이저 유도
기타
개발BGM-71 TOW의 이란 복제품
작동 방식반자동 명령 라인-오브-사이트 (SACLOS)

2. 역사

투판-1 미사일은 BGM-71A 토우를 무단으로 복제한 것이다.[1] 투판-7 미사일까지 유선유도, 적외선유도, 레이저유도 등 다양한 버전이 있다. IAIO 투판-2 공격헬기는 투판 미사일을 발사할 수 있으며, 레이저 지시기를 장착했다.

이란은 1971년 TOW 미사일을 처음으로 수입한 국가 중 하나였다. 텍사스에 본사를 둔 에머슨 에너지 시스템과 휴즈 미사일 시스템즈는 이란 전자 산업(IEI)에 TOW와 FGM-77A 드래곤 미사일을 수리하기 위한 시설을 설치했다.[4] 1975년 5월, TOW와 AGM-65 매버릭 미사일의 공동 생산에 대한 이란과 휴즈 미사일 시스템즈 간의 협상이 가격 문제로 중단되었다. 휴즈는 TOW에 대해 이란에 2,000만 달러, 매버릭에 대해 2,500만 달러의 로열티 및 초기 투자 비용을 책정했다. 그러나 1979년 이란 혁명으로 인해 이러한 공동 생산 계획은 모두 중단되었다.[4]

이란-이라크 전쟁으로 인해 이란은 이라크의 대규모 장갑 부대에 대항하기 위해 대전차 미사일이 절실히 필요했다.[5] 이에 따라 이란은 수천 발의 TOW 미사일과 소련제 AT-3 새거 ATGM을 추가로 수입했다.[5] 두 시스템 모두에 대한 현지 생산 시도는 전쟁 전반기에 시작되었으며, TOW 미사일은 성능이 더 뛰어나 우선시되었다.[5] 초기 프로토타입은 1985년 중반에 준비되었지만, 미국제 TOW 미사일에 비해 성능이 떨어졌다.[6] 약 1년 반 동안의 연구 개발 작업을 거쳐 투판은 이라크 탱크를 상대로 시험을 거쳐 더 나은 성능을 보였다.[6][7] 1987년 3월 21일 이란 TV 쇼에서 공개되었고,[6] 1988년 초에 투판 1 생산이 시작되었다.[1] 연구 개발 및 생산 작업은 1990년대에도 계속되었다.[8]

투판의 유도 장치는 이란 전자 산업에서 생산된다.


투판 5는 가장 진보된 변종이다.


투판 미사일 외에도 이란은 투판이라는 이름으로 리버스 엔지니어링된 삼각대 발사기, 유도 세트, 보관 상자를 생산한다.[10][11] 투판 미사일은 TOW 발사기에서 발사할 수 있으며, 부품은 일반적으로 호환된다.[12] 일부 소식통에 따르면 투판의 품질은 미국에서 제작된 오리지널 TOW 미사일에 비해 떨어지지만 여전히 강력한 성능을 가지고 있다.[13]

2000년이 되어서야 투판 1과 투판 2가 동시에 공개되었다.[9] 투판은 이란의 주요 대전차 미사일이 되었다.[64] 2014년 이란은 헬리콥터 발사 미사일을 위해 자체 제작한 투판/TOW 시뮬레이터를 공개했다.[14] 2016년 12월 군사 훈련에서 이란은 해상 목표물에 이 미사일을 사용했다.[15] 2018년 이란은 투판과 함께 사용할 수 있는 열화상 조준경을 공개했다.[16] 투판은 보라그 APC, ATV[17] 또는 사피르 지프에 장착할 수 있다.[18][19] 투판 미사일은 이란의 시라즈 전자 산업에서 수리할 수 있다.[20] 2018년에는 투판에 "RU244TK" 및 "RU150TK" 열화상 카메라를 장착할 수 있다고 보고되었다.[21] 투판-1의 시제품 버전은 이란-이라크 전쟁의 후반부에 사용되었다.

2. 1. 개발 배경

이란은 1971년 BGM-71 토우 미사일을 최초로 수입한 국가 중 하나였다.[4] 텍사스에 본사를 둔 에머슨 에너지 시스템과 휴즈 미사일 시스템즈는 이란 전자 산업(IEI)에 TOW와 FGM-77A 드래곤 미사일 수리 및 조립 시설을 설치했다.[4] 1975년 5월, TOW와 AGM-65 매버릭 미사일 공동 생산에 대한 이란과 휴즈 미사일 시스템즈 간의 협상이 가격 구조에 대한 이견으로 중단되었다. 휴즈는 TOW에 대해 이란에 2,000만 달러, 매버릭에 대해 2,500만 달러의 로열티 및 초기 투자 비용을 책정했다. 1979년 이란 혁명으로 인해 이러한 공동 생산 계획은 모두 중단되었다.[4]

이란-이라크 전쟁으로 인해 이란은 이라크의 대규모 장갑 부대에 대항하기 위해 대전차 미사일이 절실히 필요했고, 이로 인해 이란은 수천 발의 TOW 미사일과 소련제 AT-3 새거 ATGM을 추가로 수입했다. 두 시스템 모두에 대한 현지 생산 시도는 전쟁 전반기에 시작되었으며, TOW 미사일이 성능이 더 뛰어나 우선시되었다.[5] 초기 프로토타입 버전은 1985년 중반에 준비되었지만, 당시 이란에서 널리 찬사를 받았던 미국제 TOW 미사일에 비해 성능이 실망스러웠다.[6] 약 1년 반 동안의 연구 개발 작업을 거쳐 투판은 이라크 탱크를 상대로 시험을 거쳤고 더 나은 성능을 보였다.[6][7] 이 미사일은 1987년 3월 21일 이란 TV 쇼에서 공개되었고,[6] 1988년 초에 투판 1으로 명명될 미사일의 생산이 시작되었다.[1] 연구 개발 및 생산 작업은 1990년대에도 계속되었다.[8] 이 미사일은 2000년이 되어서야 공개되었고, 투판 1과 투판 2가 동시에 공개되었다.[9] 투판은 그 이후 이란의 주요 대전차 미사일이 되었다.[64]

투판 미사일 외에도 이란은 투판이라는 이름으로 리버스 엔지니어링된 삼각대 발사기, 유도 세트, 보관 상자를 생산한다.[10][11] 투판 미사일은 TOW 발사기에서 발사할 수 있으며, 해당 부품은 일반적으로 호환된다.[12] 일부 소식통에 따르면 투판의 품질은 미국에서 제작된 오리지널 TOW 미사일에 비해 열등하지만 여전히 강력한 성능을 가지고 있다.[13]

2014년 이란은 헬리콥터 발사 미사일을 위해 자체 제작한 투판/TOW 시뮬레이터를 공개했다.[14] 2018년에는 투판에 "RU244TK" 및 "RU150TK" 열화상 조준경을 장착할 수 있다고 보고되었다.[21] 투판은 보라그 APC, ATV[17] 또는 사피르 지프에 장착할 수 있다.[18][19] 투판 미사일은 이란의 시라즈 전자 산업에서 수리할 수 있다.[20]

투판은 나중에 공격 헬리콥터와 드론을 위해 이스라엘의 스파이크-ER(Spike-ER) 파이어 앤 포겟(fire-and-forget) 미사일에 대항하기 위한 야심찬 프로젝트인 사디드-1으로 개발되었다. 사디드-1은 제한적인 성공을 거두었지만, 성공적인 사디드-345 활공 폭탄을 개발하는 데 사용되었으며, 이로 인해 더 작은 대응 무기인 카엠 공대지 탄약이 파생되었다.

2. 2. 이란-이라크 전쟁과 개발

이란-이라크 전쟁으로 인해 이란은 이라크의 대규모 장갑 부대에 대항하기 위해 대전차 미사일이 절실히 필요했다.[5] 이에 따라 이란은 수천 발의 TOW 미사일과 소련제 AT-3 새거 ATGM을 추가로 수입했다.[5] 두 시스템 모두에 대한 현지 생산 시도는 전쟁 전반기에 시작되었으며, TOW 미사일은 성능이 더 뛰어나 우선시되었다.[5] 1975년 5월, TOW와 AGM-65 매버릭 미사일의 공동 생산에 대한 이란과 휴즈 미사일 시스템즈 간의 협상이 가격 구조에 대한 이견으로 인해 중단되었다. 휴즈는 TOW에 대해 이란에 2,000만 달러, 매버릭에 대해 2,500만 달러의 로열티 및 초기 투자 비용을 책정했다. 1979년의 이란 혁명은 이러한 공동 생산 계획을 모두 종식시켰다.[4]

초기 프로토타입 버전은 1985년 중반에 준비되었지만, 당시 이란에서 널리 찬사를 받았던 미국제 TOW 미사일에 비해 성능이 실망스러웠다.[6] 약 1년 반 동안의 연구 개발 작업을 거쳐 투판은 이라크 탱크를 상대로 시험을 거쳤고 더 나은 성능을 보였다.[6][7] 이 미사일은 1987년 3월 21일 이란 TV 쇼에서 공개되었고,[6] 1988년 초에 투판 1으로 명명될 미사일의 생산이 시작되었다.[1] 연구 개발 및 생산 작업은 1990년대에도 계속되었다.[8]

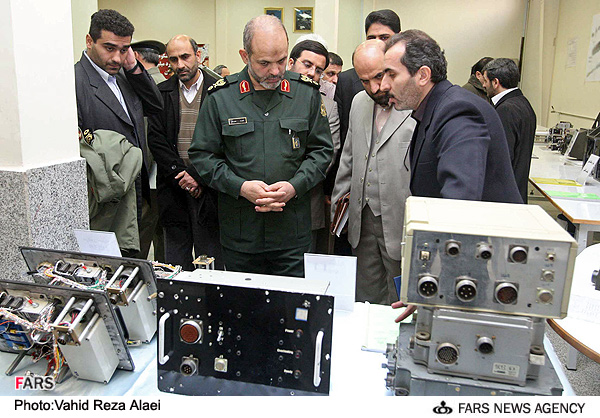

|thumb|투판의 유도 장치는 이란 전자 산업에서 생산된다.]]

투판 미사일 외에도 이란은 투판이라는 이름으로 리버스 엔지니어링된 삼각대 발사기, 유도 세트, 보관 상자를 생산한다.[10][11] 투판 미사일은 TOW 발사기에서 발사할 수 있으며, 해당 부품은 일반적으로 호환된다.[12] 일부 소식통에 따르면 투판의 품질은 미국에서 제작된 오리지널 TOW 미사일에 비해 열등하지만 여전히 강력한 성능을 가지고 있다.[13]

2000년이 되어서야 투판 1과 투판 2가 동시에 공개되었다.[9] 투판은 그 이후 이란의 주요 대전차 미사일이 되었다.[64] 2014년 이란은 헬리콥터 발사 미사일을 위해 자체 제작한 투판/TOW 시뮬레이터를 공개했다.[14] 2016년 12월 군사 훈련에서 이란은 해상 목표물에 이 미사일을 사용했다.[15] 2018년 이란은 투판과 함께 사용할 수 있는 열화상 조준경을 공개했다.[16] 투판은 보라그 APC, ATV[17] 또는 사피르 지프에 장착할 수 있다.[18][19] 투판 미사일은 이란의 시라즈 전자 산업에서 수리할 수 있다.[20]

2018년에는 투판에 "RU244TK" 및 "RU150TK" 열화상 카메라를 장착할 수 있다고 보고되었다.[21] 투판-1의 시제품 버전은 이란-이라크 전쟁의 후반부에 사용되었다.

2. 3. 생산 및 개량

투판-1 미사일은 BGM-71A 토우를 무단으로 복제한 것이다.[1] 투판-7 미사일까지 유선유도, 적외선유도, 레이저유도 등 다양한 버전이 있다. IAIO 투판-2 공격헬기는 투판 미사일을 발사할 수 있으며, 레이저 지시기를 장착했다.

이란은 1971년 TOW 미사일을 처음으로 수입한 국가 중 하나였다. 텍사스에 본사를 둔 에머슨 에너지 시스템과 휴즈 미사일 시스템즈는 이란 전자 산업(IEI)에 TOW와 FGM-77A 드래곤 미사일을 수리하기 위한 시설을 설치했다.[4] 1975년 5월, TOW와 AGM-65 매버릭 미사일의 공동 생산에 대한 이란과 휴즈 미사일 시스템즈 간의 협상이 가격 문제로 중단되었다. 휴즈는 TOW에 대해 이란에 2,000만 달러, 매버릭에 대해 2,500만 달러의 로열티 및 초기 투자 비용을 책정했다. 그러나 1979년 이란 혁명으로 인해 이러한 공동 생산 계획은 모두 중단되었다.[4]

이란-이라크 전쟁으로 인해 이란은 대전차 미사일의 필요성을 느껴 TOW 미사일과 소련제 AT-3 새거 ATGM을 추가로 수입했다. 두 시스템 모두에 대한 현지 생산 시도는 전쟁 전반기에 시작되었으며, TOW 미사일이 우선시되었다.[5] 초기 프로토타입은 1985년 중반에 준비되었지만, 미국제 TOW 미사일에 비해 성능이 떨어졌다.[6] 약 1년 반 동안의 연구 개발 작업을 거쳐 투판은 이라크 탱크를 상대로 시험을 거쳐 더 나은 성능을 보였다.[6][7] 1987년 3월 21일 이란 TV 쇼에서 공개되었고,[6] 1988년 초에 투판 1 생산이 시작되었다.[1] 연구 개발 및 생산 작업은 1990년대에도 계속되었다.[8] 2000년이 되어서야 투판 1과 투판 2가 동시에 공개되었다.[9] 투판은 이란의 주요 대전차 미사일이 되었다.[64]

투판 미사일 외에도 이란은 투판이라는 이름으로 리버스 엔지니어링된 삼각대 발사기, 유도 세트, 보관 상자를 생산한다.[10][11] 투판 미사일은 TOW 발사기에서 발사할 수 있으며, 부품은 일반적으로 호환된다.[12] 일부 소식통에 따르면 투판의 품질은 미국에서 제작된 오리지널 TOW 미사일에 비해 떨어지지만 여전히 강력한 성능을 가지고 있다.[13]

2014년 이란은 헬리콥터 발사 미사일을 위해 자체 제작한 투판/TOW 시뮬레이터를 공개했다.[14] 2016년 12월 군사 훈련에서 이란은 해상 목표물에 이 미사일을 사용했다.[15] 2018년 이란은 투판과 함께 사용할 수 있는 열화상 조준경을 공개했다.[16] 투판은 보라그 APC, ATV[17] 또는 사피르 지프에 장착할 수 있다.[18][19] 투판 미사일은 이란의 시라즈 전자 산업에서 수리할 수 있다.[20]

2018년에는 투판에 "RU244TK" 및 "RU150TK" 열화상 카메라를 장착할 수 있다고 보고되었다.[21]

3. 구조

BGM-71 TOW와 기본적인 구조 및 조작은 동일하다. 탄두는 폭약량 3.6kg의 성형작약탄으로, 최대 550mm의 철판을 관통 가능하다. 유도 방식은 TOW와 같은 반자동 지령 시선 일치 유도 방식을 채택하여, 조준경 위치 정보를 와이어를 통해 미사일에 전달한다.

4. 식별

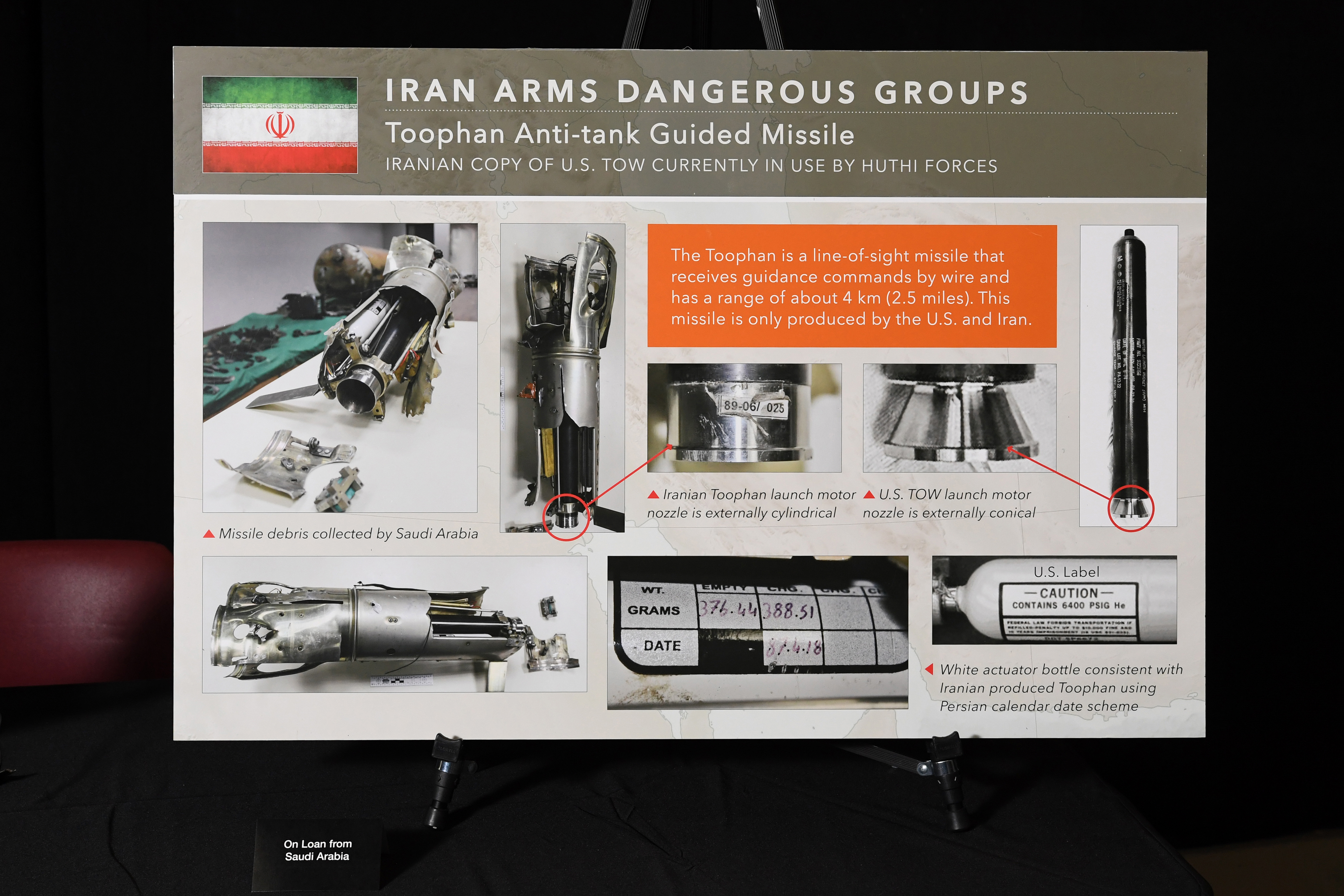

투판 미사일에 부착된 미국 국방부 표지판


투판은 미국의 TOW 미사일을 역설계한 것이므로, 투판 미사일과 TOW 미사일을 식별하기 어렵다. 투판 대전차 미사일(ATGM)은 역설계된 미국의 BGM-71 TOW 대전차 미사일과 매우 유사하다. 투판 미사일, 발사대, 제어 장치 및 상자는 본질적으로 미국 제품과 호환 가능하며, 함께 사용되는 경우가 많다. TOW와 투판 미사일의 다양한 변형 또한 문제를 야기한다.

투판 미사일은 이란 국방산업기구에서 설치한 청록색 띠[35] 또는 발사대 후미의 희미한 검은색 띠로 식별할 수 있는 경우가 많다.[36] 투판 미사일은 포장 시 TOW 미사일로 표시되어 있다. 예를 들어, 투판 2M은 "TOW 2M"으로 표시된다.[37]

최신 TOW 삼각대는 검은색 고리를 가지고 있지만, 투판 삼각대는 노란색 고리를 가지고 있다.[30] 내부적으로 투판 미사일은 나사 배치[38]와 원통형 발사 모터 노즐이 다르다.[39]

5. 운용

주로 이란 육군에 배치되어 있지만, 구체적인 배치 수는 불명이다. 수출도 제안되고 있다. 개량형인 '''투판 2'''도 있으며, 이는 BGM-71 TOW를 철갑탄화한 TOW 2의 카피이다.

2006년 레바논 전쟁에서, 헤즈볼라가 이스라엘군의 메르카바 전차에 대해 사격을 가한 것으로 알려졌다.[72]

투판 운용 국가 및 단체 (파란색), 비정부 단체 (하늘색)


헤즈볼라는 2000년대 초반에 투판 미사일을 받았으며, 2006년 레바논 전쟁 기간 동안 이스라엘 메르카바 전차 및 기타 차량을 상대로 사용했다.[22][23]

투판 미사일은 시리아 내전에서 광범위하게 사용되었다. 헤즈볼라는 전쟁에서 투판 미사일을 사용했으며,[24][25] 이 미사일은 시리아군과 이란이 지원하는 시아파 민병대에도 제공되었다. 2015년 10월에 시리아에 처음 등장한 것으로 알려졌다.[26] 투판-1 미사일이 가장 흔하게 사용되는 것으로 보이며, 쿠르드 인민수비대(YPG) 민병대도 투판 1 미사일을 사용했다.[27] 이 미사일은 이후 시리아에서 활동하는 광범위한 비국가 행위자들에게 확산되었고, ISIL[28]과 알 누스라와 같은 시리아 정부와 싸우는 단체에 의해 포획되기도 하였다.

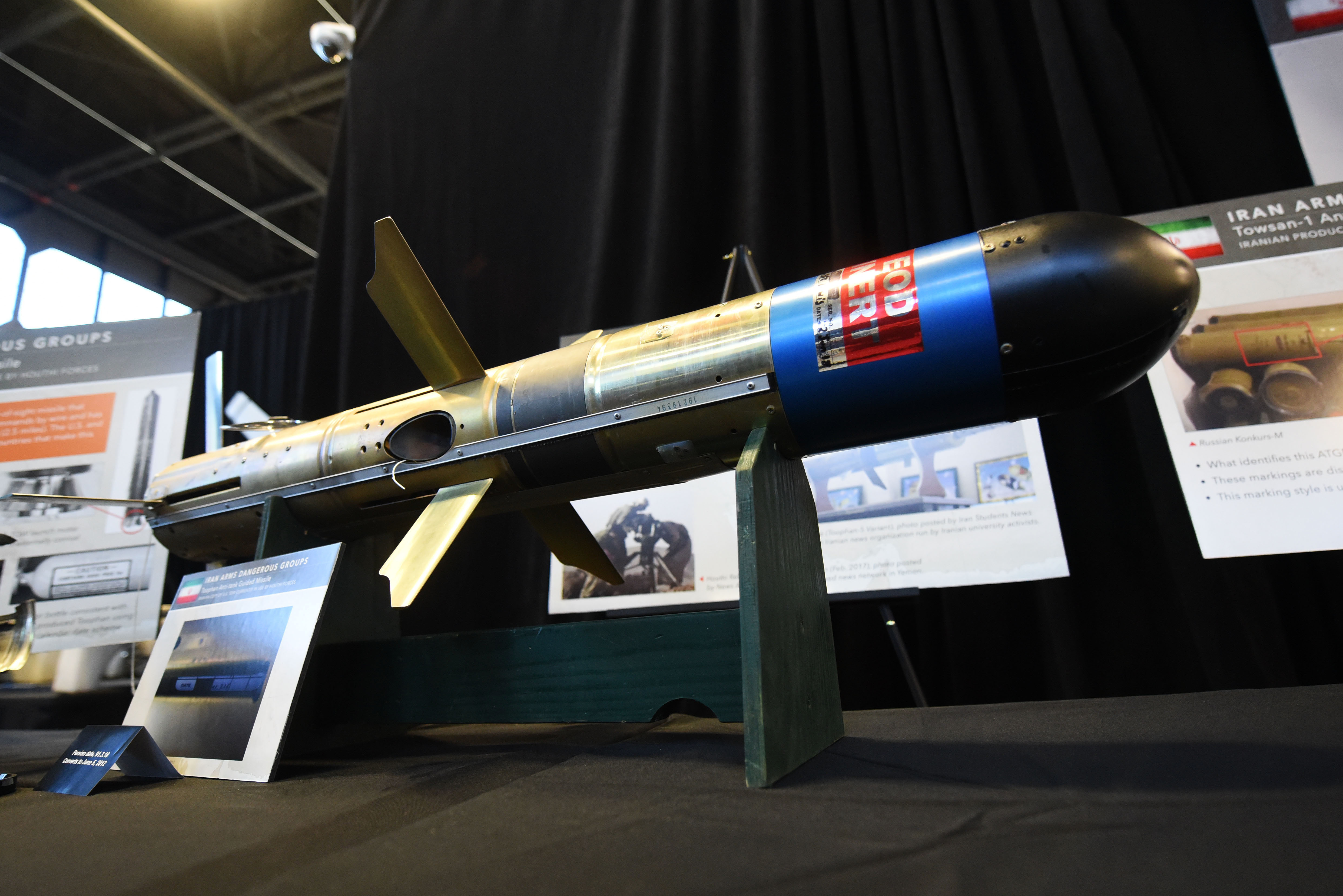

예멘에서 발견된 투판 미사일, 미확인 변종


투판을 처음으로 받은 이라크 단체는 2014년의 아사입 아흐 알-하크였다.[29] 바드르 기구는 2015년에 투판을 획득했으며, 그 이후 투판은 인민 동원군 산하의 다른 시아파 민병대에게도 제공되었다.[30] 이라크 연방 경찰도 투판을 공급받았다.[31][32]

이란은 예멘의 후티 반군에게도 투판 미사일을 공급했으며, 이는 전투에서 사용되었다.[33] 후티 반군이 투판 미사일을 사용하는 첫 번째 영상은 2018년 11월에 공개되었다.[34]

5. 1. 주요 운용 국가 및 단체

5. 2. 실전 기록

헤즈볼라는 2000년대 초반에 투판 미사일을 받았으며, 2006년 레바논 전쟁 기간 동안 이스라엘 메르카바 전차 및 기타 차량을 상대로 사용했다.[22][23] 2006년의 레바논 전쟁에서, 헤즈볼라가 이스라엘군의 메르카바 전차에 대해 사격을 가한 것으로 알려졌다.[72]

투판 미사일은 시리아 내전에서 광범위하게 사용되었다. 헤즈볼라는 전쟁에서 투판 미사일을 사용했으며,[24][25] 이 미사일은 시리아군과 이란이 지원하는 시아파 민병대에도 제공되었다. 2015년 10월에 시리아에 처음 등장한 것으로 알려졌다.[26] 투판-1 미사일이 가장 흔하게 사용되는 것으로 보이며, 쿠르드 인민수비대(YPG) 민병대도 투판 1 미사일을 사용했다.[27] 이 미사일은 이후 시리아에서 활동하는 광범위한 비국가 행위자들에게 확산되었고, ISIL[28]과 알 누스라와 같은 시리아 정부와 싸우는 단체에 의해 포획되기도 하였다.

투판을 처음으로 받은 이라크 단체는 2014년의 아사입 아흐 알-하크였다.[29] 바드르 기구는 2015년에 투판을 획득했으며, 그 이후 투판은 인민 동원군 산하의 다른 시아파 민병대에게도 제공되었다.[30] 이라크 연방 경찰도 투판을 공급받았다.[31][32]

이란은 예멘의 후티 반군에게도 투판 미사일을 공급했으며, 이는 전투에서 사용되었다.[33] 후티 반군이 투판 미사일을 사용하는 첫 번째 영상은 2018년 11월에 공개되었다.[34]

주로 이란 육군에 배치되어 있지만, 구체적인 배치 수는 불명이다. 개량형인 '''투판 2'''도 있으며, 이는 BGM-71 TOW를 철갑탄화한 TOW 2의 카피이다.

6. 파생형

투판 미사일은 다양한 파생형이 존재한다.

변형사거리관통력 (RHA)길이무게제원비고
투판 13.5 km550 mm116 cm18.5 kgBGM-71A TOW의 복제품이다.[40] 3.6 kg의 HEAT 탄두를 장착하고 최대 속도는 310 m/s이다. 2000년대에 레바논의 헤즈볼라[37]와 이라크 내전에서 이라크군에 수출되었다.[41] 명중 확률은 96%라고 주장한다.[42] 1987/1988년에 생산이 시작되었다.
투판 23.5 km760 mm145 cm19.1 kgBGM-71C TOW 미사일의 파생형[64][13]으로, 탠덤 HEAT 탄두를 탑재하고 있으며, BGM-71E TOW 2A 미사일의 요소를 포함할 수 있다.[43] 2000년에 공개되었다.
투판 2B3.5 km900 mm145 cm19.1 kg더 무거운 탄두를 가진 업그레이드된 투판 2이다.[44] 이라크에 수출되었으며 모술 전투에서 사용되었다.[45]
투판 2M3.75 km650 mm147 cm21 kg[46] 탠덤 탄두.[47] 이라크에 수출되었다.[48]
투판 33.5 km80 mm116 cm19.1 kgBGM-71F TOW 2B 탑어택 미사일의 파생형[6]이지만 성능이 떨어진다. c. 2016년에 도입되었다.[49][50] 레바논의 헤즈볼라와 카타입 헤즈볼라에 수출되었을 것으로 추정된다.[51]
투판 3M알려지지 않은 변경 사항이 있는 투판 3 파생형. 탑어택 ATGM. 2019년에 공개되었다.[52]
투판 43.75 kmN/A117.2 cm20 kg열압력 연료-공기 탄두가 있는 변형.[53] 이라크의 PMU 부대에 수출되었으며[54] 모술 전투에서 사용되었다.[55] 예멘의 후티 반군에도 수출되었다.[37] 2017년에 처음 공개되었지만[56] 적어도 2015년부터 사용되었다.[37] 모든 이란 열압력 무기와 마찬가지로 뚜렷한 빨간색 띠가 있다.[57]
투판 53.5 km900 mm145 cm19.1 kg최고의 투판 변형으로 간주되며,[6] 레이저 유도, 탠덤 탄두[58] 및 카나드를 갖추고 있다. 2002년에 개발 중이었으며[59] 2010년에 생산이 시작되었다.[60] 이라크에 수출되었으며[61] 이라크군이 니나와주 및 기타 지역에서 사용했다.[62][63] 레이저 유도 미사일이므로 다른 발사기가 필요하다.[57] TOW 변형의 복제품이 아니다.[64]
카엠헬리콥터 요격 변형으로 레이저 유도 및 보조 비행 모터가 장착되어 있다. 2010년에 대량 생산이 시작되었다.[60]
카엠-M (또는 가엠-M)6 kmN/A116 cm19.5 kg근접 신관이 장착된 카엠 변형.[65]
투판 63.5 kmN/A117.2 cm21 kg[66] 벙커 파괴 열압력 탄두.[67] 2017년에 처음 공개되었다.[56] 레이저 유도일 수도 있다.[57][68] 투판 4와 비교하여 명확하지 않은 차이점이 있다.[6]
투판 73.75 km117.2 cm21 kg불분명한 탄두, 어쩌면 파편 열압력일 것이다.
