1. 개요
가교전차는 제2차 세계 대전 중 등장한 군용 장비로, 전차의 진격을 방해하는 장애물을 극복하기 위해 개발되었다. 주로 주력 전차의 섀시를 기반으로 제작되며, 차체 위에 교량을 장착하여 대전차 구덩이나 강, 철조망 등 다양한 장애물을 신속하게 극복할 수 있도록 지원한다. 현대에는 M104 울버린과 같은 모델이 사용되며, 보병 지원 및 전략적 기동에 중요한 역할을 한다.
더 읽어볼만한 페이지
- 전차 - 운동 에너지탄
운동 에너지탄은 폭약 없이 운동 에너지로 장갑을 관통하는 포탄 또는 미사일로, 질량과 속도를 극대화하여 표적에 응력을 전달, 관통 시 발생하는 열, 파편, 충격파 등으로 표적을 파괴하며 날개안정분리철갑탄과 운동에너지 미사일 등이 그 예시이다. - 전차 - 탱크 바이애슬론
탱크 바이애슬론은 전차를 이용해 속도와 사격 실력을 겨루는 군사 스포츠로, 코스 주행 중 전차포 등으로 표적을 사격하며, 페널티 규칙이 있고, 2013년 러시아에서 시작되어 국제 군사 게임의 주요 행사로 자리 잡았다. - 군사 장비 - 방탄복
방탄복은 총알이나 파편으로부터 신체를 보호하기 위해 제작된 보호 장비이며, 케블라, 다이니마, 세라믹 등의 소재를 사용하여 충격을 분산시키고 착용 방식, 성능 기준, 법률 등 다양한 측면에서 규제 및 기준이 존재한다. - 군사 장비 - 비살상무기
비살상무기는 군대와 경찰이 갈등 상황에서 치명적인 결과를 최소화하도록 설계된 무기로, 최루탄, 테이저건, 물대포, 고무탄 등이 있으며 안전성, 인권 침해, 국제적 규제 등 여러 문제점을 안고 있다. - 전차의 역사 - IT-1
IT-1은 1965년 소련에서 개발되어 1968년부터 1970년까지 생산된 T-62 전차 기반의 대전차자주포이며, 3M7 드라콘 미사일을 주 무장으로 사용했지만, 여러 문제로 인해 1972년 퇴역했다. - 전차의 역사 - 존 월터 크리스티
존 월터 크리스티는 전륜구동 자동차와 혁신적인 전차 설계를 개발하고 자동차 경주에 참여했으며, 소방차 트랙터와 수륙양용 전차를 개발하여 군용 차량 분야에 기여했으나 미국 정부의 채택에는 어려움을 겪고 설계를 해외에 판매했다.
| 가교전차 | |
|---|---|
| 개요 | |
 | |
| 유형 | 가교전차 |
| 개발 국가 | 독일 |
| 개발사 | 라인메탈 |
| 배치 연도 | 1975년 |
| 파생형 | |
| Biber | 독일 연방군 운용 |
| Biber (개량형) | 독일 연방군 운용, 교량 길이 증가 |
| Kodiak | 싱가포르군 운용, 레오파르트 2 차체 기반 |
| M104 Wolverine | 미군 운용, M1A2 에이브람스 차체 기반 |
| 제원 (비버 기준) | |
| 무게 | 45.3톤 |
| 길이 (교량 장착) | 13.25m |
| 폭 | 3.25m |
| 높이 (교량 장착) | 3.92m |
| 최고 속도 | 65km/h |
| 엔진 | MTU MB 838 CaM 500 디젤 엔진 |
| 엔진 출력 | 830마력 |
| 교량 길이 | 22m |
| 교량 폭 | 4m |
| 탑재 교량 수 | 1개 |
| 교량 설치 시간 | 약 3분 |
| 교량 해체 시간 | 약 3분 |
| 운용 승무원 | 2명 |
| 설명 | |
2. 역사
가교전차의 역사는 제1차 세계 대전 당시 전차가 등장하면서 시작되었다. 초기에는 참호와 같은 장애물을 극복하기 위해 파신(Fascine)을 운반하거나 간단한 다리를 설치하는 방식으로 활용되었다. 제2차 세계 대전 중에는 전격전과 같은 기동전의 중요성이 커지면서, 기갑 부대의 신속한 도하와 장애물 돌파를 지원하기 위한 전용 가교전차가 본격적으로 개발되어 다양한 전선에서 활약했다. 현대에 이르러서는 주력전차(MBT)의 섀시를 기반으로 하여 더 무거운 장비도 통과할 수 있고 설치 시간도 단축된 고성능 가교전차와 수륙양용 형태의 가교 장비가 개발되어 운용되고 있다. 이처럼 가교전차는 시대별 전장 환경과 요구에 맞춰 발전해왔으며, 현대전에서도 기갑 부대의 기동력 확보에 필수적인 장비로 자리 잡고 있다.
2. 1. 등장
현대 가교전차의 뿌리는 제1차 세계 대전 당시 전차가 처음 등장했을 때로 거슬러 올라간다. 당시 전장을 지배하던 참호는 전차의 진격을 가로막는 주요 장애물이었고, 전차를 개발한 영국과 프랑스는 이 문제를 해결해야 했다. 캉브레 전투와 같은 초기 전투에서 전차는 그 유용성을 입증했지만, 동시에 지형적 장애물에 취약하다는 점도 드러냈다.이러한 약점을 극복하기 위해 초기 전차들은 간단한 방법을 사용했다. 특히 영국의 중전차들은 통나무 등을 엮어 만든 큰 묶음인 파신(Fascine)을 전차 위에 싣고 다니다가 참호에 떨어뜨려, 전차가 지나갈 수 있도록 참호를 메우는 쐐기처럼 활용했다. 이후 일부 전차는 갑판 위에 레일을 운반하여 다리처럼 사용하기도 했다. 1919년경 영국 육군은 크라이스트처치의 훈련소에서 마크 V 전차에 리프팅 장비를 장착하여 다리를 운반하고 설치하거나, 지뢰 제거 및 철거 작업을 수행할 수 있도록 개량하기도 했다.
가교전차는 제2차 세계 대전 시기에 본격적으로 활용되기 시작했다. 초기 형태는 성능이 완벽하지는 않았지만, 가교전차 한 대의 존재만으로도 전술적으로 매우 유용했다. 가교전차가 없을 때는 강이나 대전차호와 같은 장애물에 막혀 기갑부대의 진격이 멈추는 경우가 많았지만, 가교전차는 다리가 없는 강이나 깊은 대전차호 위에 직접 다리를 놓아 다른 차량들이 건널 수 있도록 지원하며 이러한 지형을 극복할 수 있게 해주었다. 또한, 장애물 돌파에도 유용했는데, 이전에는 보병이 직접 해체해야 했던 윤형 철조망 위에도 다리를 놓아 신속하게 통과할 수 있게 했으며, 대전차호 역시 가교전차 앞에서는 효과적인 방어 수단이 되기 어려웠다. 이러한 기동성과 장애물 극복 능력 덕분에 가교전차는 현대 군대에서도 중요한 장비로 운용되고 있다.
2. 2. 제2차 세계 대전 당시 사용
제2차 세계 대전이 발발하면서 기갑 부대의 신속한 교각 설치 능력은 매우 중요해졌다. 전격전과 같이 전차를 중심으로 한 사단 전체가 빠르게 진격해야 했기 때문에, 기존 보병의 속도를 훨씬 뛰어넘는 기동성을 뒷받침할 필요가 생겼다. 특히 장갑차의 중량 증가는 기존 교량이 하중을 견디기 어렵게 만들었고, 예상치 못한 지점이나 불편한 지형에서도 강이나 장애물을 신속하게 건널 수 있는 전용 장비의 필요성이 커졌다. 이러한 배경 속에서 기존 탱크 섀시를 활용하여 방호력과 기동성을 갖춘 가교전차가 개발되었다.독일은 제2차 세계 대전 초기인 1940년에 4호 전차를 기반으로 한 브루켄레거 4호(Brückenleger IVde) 가교전차를 개발하여 독일 국방군에 배치했다. 총 20대가 생산되었으나, 다리를 포함한 전체 무게가 너무 무거워 기동성과 효율성이 크게 떨어지는 문제가 있었다. 결국 운용상의 한계로 인해 생산된 20대 모두 일반 전차로 다시 개조되었다.

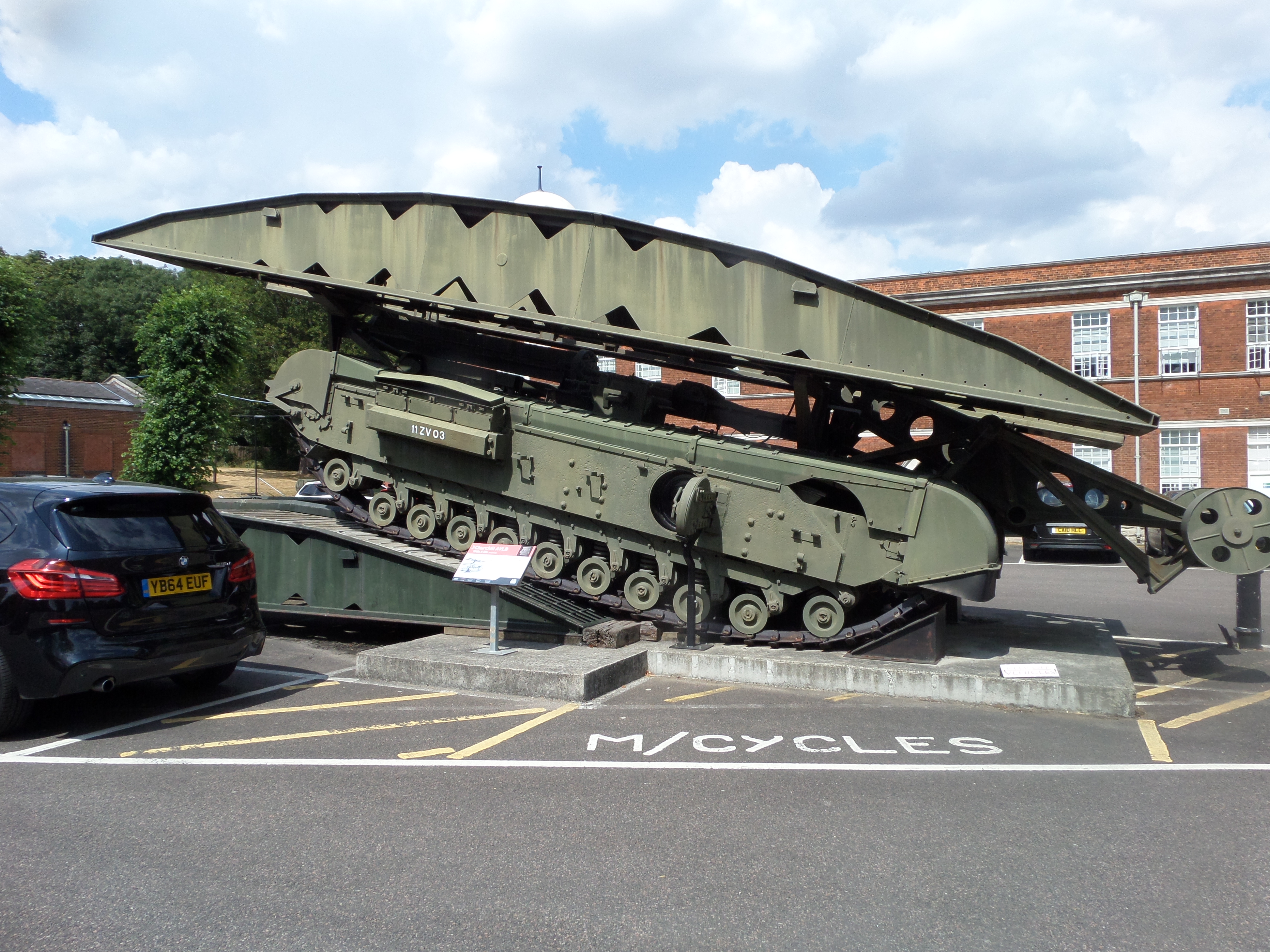

영국 역시 제2차 세계 대전 동안 가교전차의 중요성을 인식하고 여러 모델을 개발하여 운용했다. 대표적으로 발렌타인 전차와 처칠 전차의 섀시를 기반으로 한 교량전차가 있었다. 특히 처칠 교량전차는 다리를 설치할 때 참호 바닥까지 직접 내려가 자신의 차체를 교각으로 삼는 독특한 방식을 사용하기도 했다. 영국은 전쟁 중 코버넌트 전차를 위해 개발된 새로운 가위형 교량(scissors bridge) 설계를 도입했는데, 이는 약 9.14m 이상의 간격을 건널 수 있고 24ton의 하중을 견딜 수 있었다. 이 설계는 이후 30ton의 하중을 지탱할 수 있도록 개량되었고, 포탑이 제거된 발렌타인 전차 차체에 탑재되어 운반되었다. 이 영국제 가교전차들은 이탈리아, 북서유럽, 버마 등 다양한 전선에서 활약했다.
2. 3. 현대

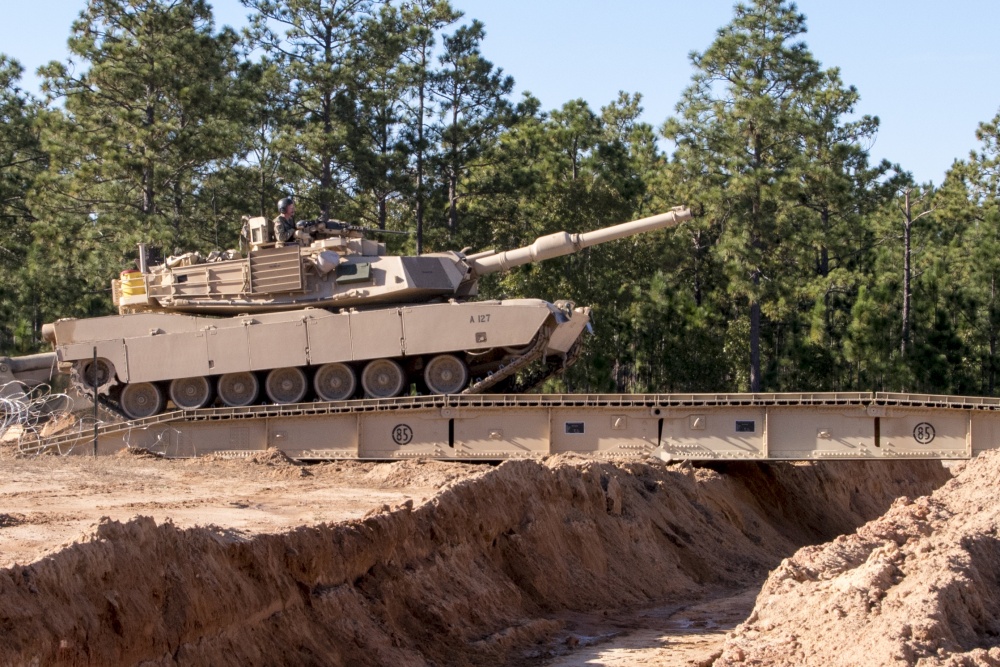

대부분의 현대 가교전차는 현재 운용 중인 주력전차(MBT)의 섀시를 기반으로 제작된다. 대표적인 예로 M104 울버린 가교전차를 들 수 있는데, 이는 M1A2 SEP MBT의 섀시를 개조하여 만들어졌다. 울버린은 기존 MBT의 포탑 대신 섀시 위에 교량을 장착한다. M104 울버린에 장착된 다리는 길이가 26m에 달하며, 장애물을 안전하게 건너기 위한 다리를 설치하는 데 단 4분밖에 걸리지 않는다. 이 다리는 무게가 약 70ton에 이르는 M1A2 에이브람스와 같은 중장비 차량도 여러 차례 안전하게 통과할 수 있도록 설계되었다.물 위에 다리를 놓는 또 다른 방식으로는 수륙양용 차량을 활용하는 방법이 있다. 이 차량들은 물에 직접 들어가 폰툰(부교)과 도로의 역할을 동시에 수행하며 서로 연결되어 다리를 형성한다. 독일에서 개발한 M3 수륙양용 굴착기가 대표적인 예시이며, 이 장비는 독일뿐만 아니라 영국, 싱가포르, 대만 등 여러 국가에서 운용하고 있다.
3. 역할
가교전차는 전차나 자주포 등의 섀시를 기반으로 교량을 운반하고 설치하는 특수한 장갑차이다.[1] 주된 역할은 기갑부대나 기계화 부대가 강, 개천, 대전차호 등과 같은 지형 장애물을 신속하게 극복하여 작전 속도를 유지하도록 돕는 것이다.[1]
공병 부대가 별도의 교량을 건설하는 데에는 상당한 시간이 소요되지만, 가교전차는 단 몇 분 만에 교량을 설치하여 부대의 도하 또는 장애물 통과를 가능하게 한다.[1] 이는 특히 적의 방어선을 돌파하거나 빠르게 진격해야 하는 현대전에서 매우 중요한 능력이다. 가교전차는 설치한 교량을 회수하여 재사용할 수 있어, 지속적인 기동 작전을 지원하는 데 필수적인 장비로 여겨진다.[1] 이러한 역할은 크게 보병 지원과 전략적 기동 능력 확보로 나눌 수 있다.
3. 1. 보병 지원
제2차 세계 대전 시기, 교량전차는 비록 퍼니 전차처럼 다소 조잡한 형태였지만, 연합군의 진격에 중요한 기여를 했다. 기존 전차는 적이 구축한 대전차 구덩이를 넘기 어려웠지만, 교량전차를 이용하면 간단히 다리를 놓고 건널 수 있었다. 또한 강이나 개천과 같은 지형 장애물, 특히 제방을 돌파해야 하는 상황에서 교량전차의 필요성은 매우 중요해진다.일반적으로 교량전차로 건널 수 있을 만큼 폭이 좁은 개천은 전차가 물에 잠길 걱정 없이 건널 수 있을 정도로 얕은 경우가 많다. 그러나 최소한의 치수 작업이라도 이루어져 제방이 쌓여 있다면 문제가 달라진다. 제방의 높이는 대부분 전차의 등판 능력을 훨씬 넘어서는데, 아무리 등판 능력이 좋아도 1m 이상인 경우는 드물다. 이런 상황에서 제방을 넘기 위해 교량전차가 동원되며, 교량전차가 없다면 공병대를 투입하여 몇 시간 동안 교량을 건설하는 것 외에는 마땅한 해결책이 없다.
이러한 능력은 장애물 지대를 돌파할 때도 유용하게 활용된다. 윤형 철조망 위에 다리를 놓는 것은 기본적인 활용이며, 앞서 언급했듯이 대전차호나 도로대화구 역시 교량전차 앞에서는 쉽게 무력화된다. 특히 연속적으로 설치된 도로대화구는 기갑부대의 기동뿐만 아니라 일반 차량의 도로 이용까지 방해하는데, 이때 응급 복구 수단으로 교량전차만큼 효과적이고 유연한 수단은 찾기 어렵다. 교통 정체가 발생한 도로로 공병 장비와 인력을 이동시키는 것보다 야지 기동이 가능한 교량전차를 즉시 투입하는 것이 훨씬 빠르다. 이러한 이유로 교량전차는 현대 전차부대가 작전 시 반드시 동반하는 필수 장비가 되었으며, 대한민국 국군 역시 K-1 전차의 차체를 기반으로 개발된 K-1 AVLB 교량전차를 운용하고 있다.
3. 2. 전략적 기동
가교전차는 교량과 교량을 설치하고 회수하는 장치를 갖춘 장갑차이다.[1] 주로 병력이 신속하게 교량을 설치하여 강이나 계곡과 같은 장애물을 빠르게 건널 수 있도록 지원하는 역할을 한다.[1]가교전차는 일반적으로 전차 또는 자주포의 섀시를 기반으로 만들어진다. 일부 가교전차는 적의 공격으로부터 스스로를 방어하기 위해 기관총과 같은 무기를 장착하기도 한다.[1]
가교전차의 운용 방식은 다음과 같다. 먼저, 접혀 있는 교량을 장애물 위로 펼쳐서 몇 분 안에 차량이 통행할 수 있는 데크를 만든다. 교량 설치가 완료되면 가교전차는 뒤로 물러나 다른 아군 차량들이 데크 위를 지나갈 수 있도록 한다. 모든 차량이 장애물을 통과하면, 가교전차는 설치했던 교량을 건너가 반대편에서 교량을 다시 회수한다. 회수한 교량은 다시 접어서 싣고, 주력 전차 부대와 함께 계속해서 공격 작전을 수행한다.[1]
이러한 방식으로 가교전차는 전차 부대가 장애물 때문에 진격 속도를 늦추지 않고 계속해서 공격을 이어갈 수 있도록 지원한다. 따라서 가교전차는 함께 작전하는 주력 전차와 동일한 수준의 야지 기동 능력(크로스컨트리 능력)을 갖추어야 한다.[1]
4. 우리나라에서 가교전차 수송
가교전차는 전술적 필요에 따라 스스로 이동할 수 있지만, 장거리 이동이나 포장도로에서의 운행 제약 때문에 별도의 수송이 필요한 경우가 많다. 우리나라에서는 주로 트랙터와 트레일러를 결합한 수송 차량을 이용해 육로로 수송한다.
육로 수송을 책임지는 담당자는 사전에 도로의 제원, 교량 및 터널의 통과 가능 여부, 법적 중량 및 높이 제한 등 수송 한계를 면밀히 파악해야 한다. 전차를 탑재한 수송 차량이 관련 법규를 준수하는지 확인하고, 기준을 초과할 경우에는 관계 기관으로부터 도로 사용 특별 허가를 받아야 한다. 또한, 수송 경로 상의 노면 상태나 기타 장애물을 고려하여 안전한 경로를 선택하는 것이 중요하다.
4. 1. 개요
교량전차는 전술적으로 필요한 경우 수송 차량 없이 스스로 목적지까지 이동할 수 있다. 그러나 포장도로 위를 자체적으로 이동하는 것은 특별한 승인 없이는 금지된다.
육로로 수송할 경우, 책임자는 도로의 제원과 수송 한계 등을 미리 파악해야 한다. 전차를 실은 수송 차량이 법적 기준을 충족하는지 확인하고, 부득이하게 기준을 초과할 경우에는 정부의 도로 관련 기관 등으로부터 도로 사용 특별 허가를 받아야 한다. 또한 수송 경로 중에 상태가 좋지 않은 노면, 교량, 터널이나 기타 장애물이 있다면 이를 우회하여 안전한 수송 경로를 선택해야 한다.
4. 2. 도로의 종류 및 제원
보조간선도로집산도로
국지도로
보조간선도로
집산도로
국지도로
